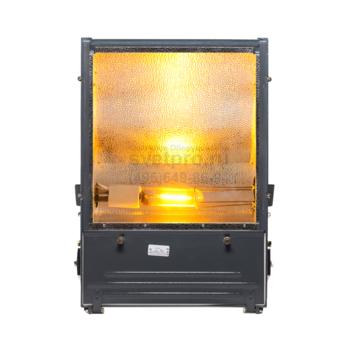

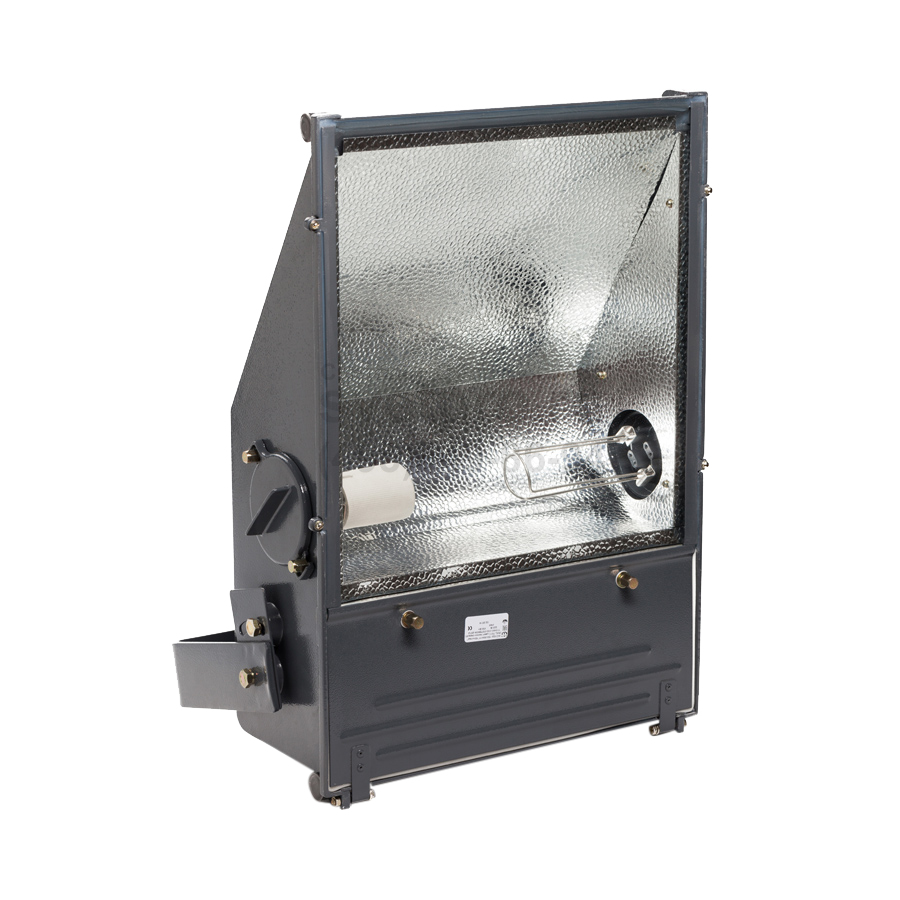

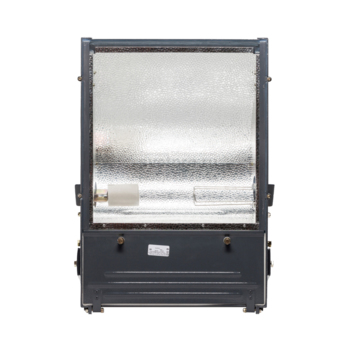

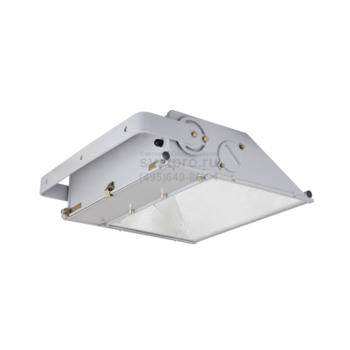

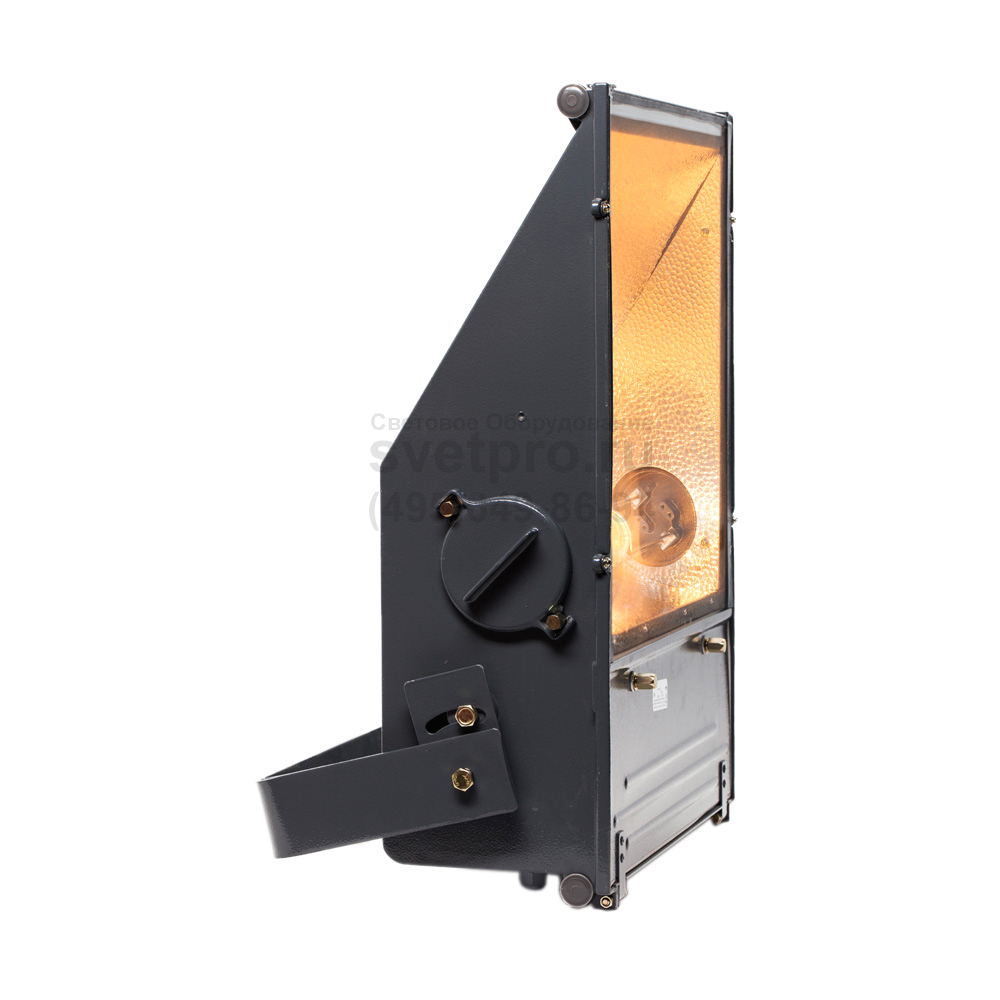

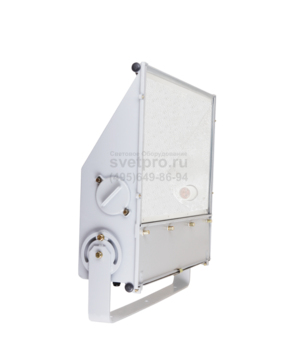

Прожектор ЖСУ22, РСУ22, ГСУ22 Юпитер

Главная > Бренды > GALAD > ЖСУ22, РСУ22, ГСУ22 Юпитер
Область применения:
  • Фасады зданий, архитектурное освещение
  • Площади
  • Памятники
Назначение:
  • Прожекторы

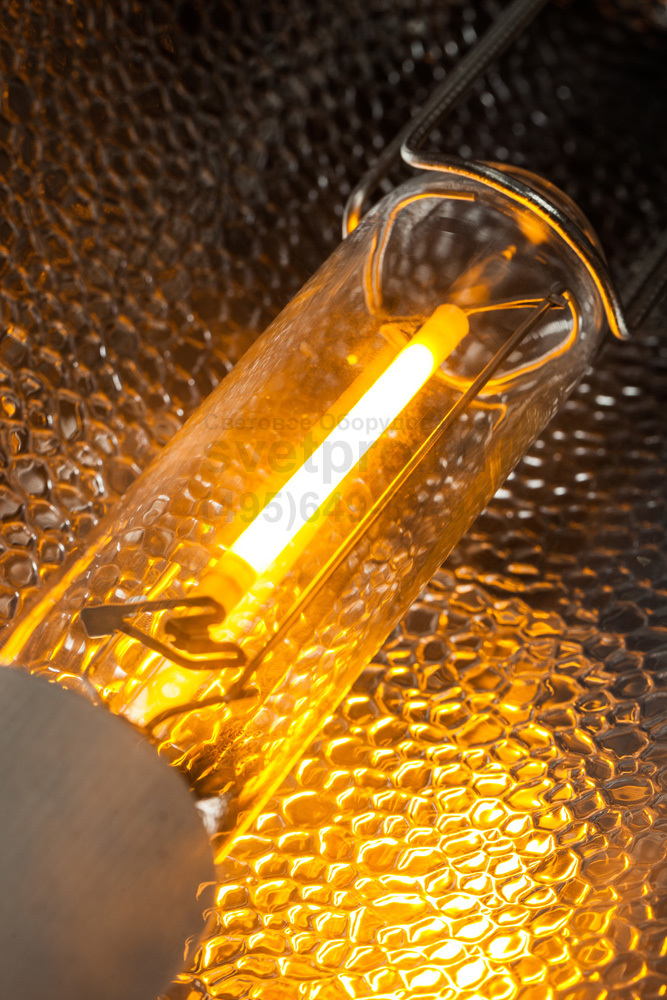

Источник света: Металлогалогенная лампа (МГЛ), Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ)
Цоколь: E40
Номинальное напряжение: 220 ± 10% В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP53/IP65
Климатическое исполнение: УХЛ1, У1
Артикул производителя: ЖСУ22, РСУ22, ГСУ22
Мощность: 150-1000 Вт
Гарантийный срок: 18
Габаритные размеры: см. таблицу
Индекс цветопередачи: 20-30, 40-60, 60-95 Ra
Цветовая температура: 1800-2200, 3300-4200, 2800-6500 К
Световой поток: 15000, 13000, 20000 лм

Производитель «GALAD», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

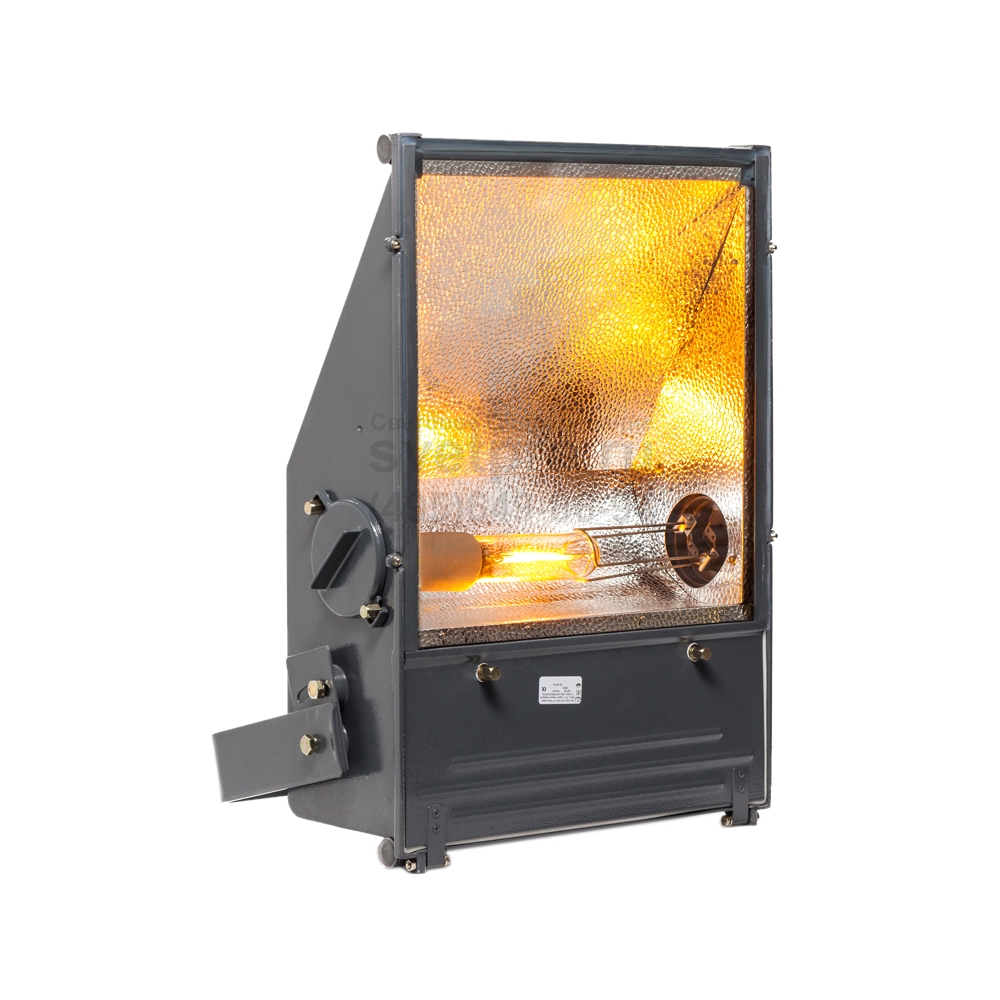

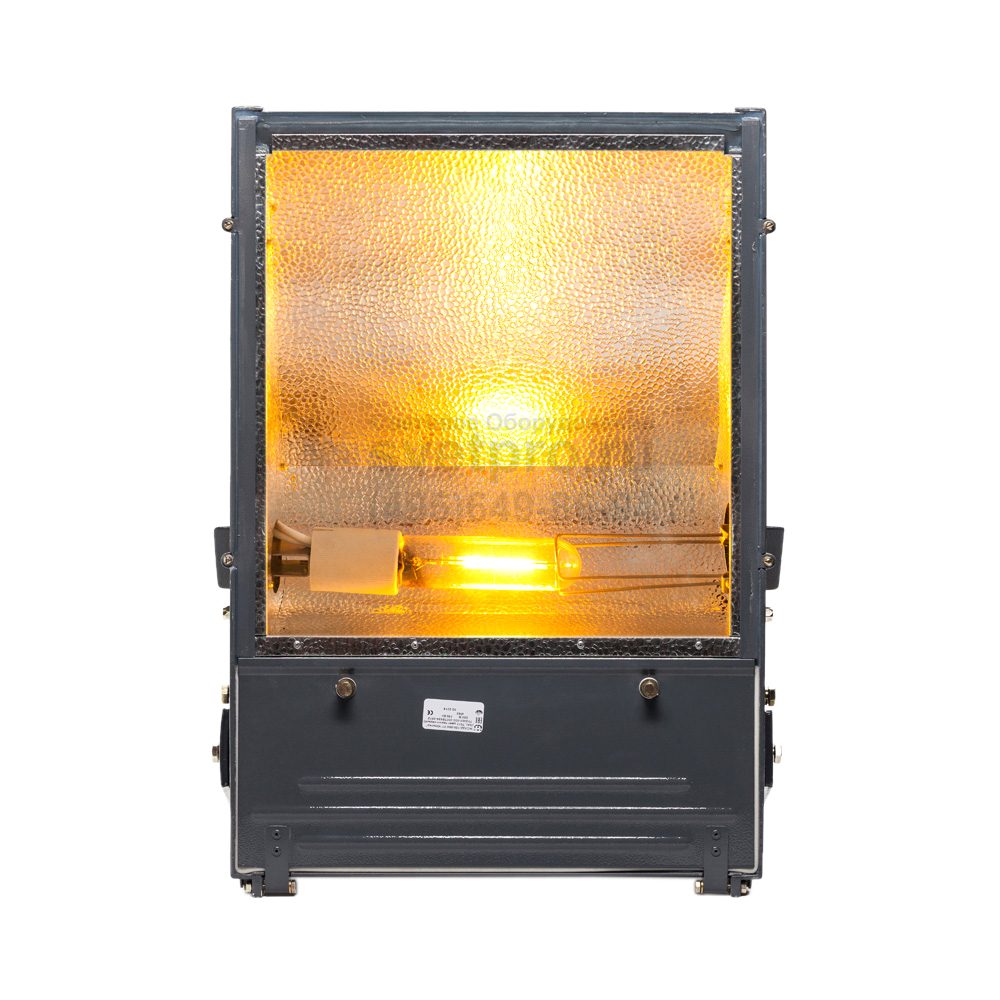

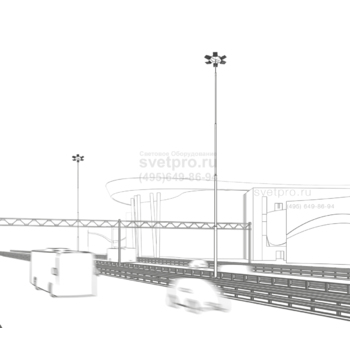

Прожектор ЖСУ22, РСУ22, ГСУ22 Юпитер выполнит задачи по освещению транспортных развязок парковок, спортивных арен, путепроводов, сортировочных станций.

Способ монтажа зависит от особенностей объекта: установка на кронштейн опоры или стену, прикрепление к потолку. Элементом непосредственного крепежа является лира или специальный подвес.

Модификации в большой мере представлены изделиями с натриевой лампой, что подчеркивает причастность к транспортной области. В интересах качества цветопередачи и получения света с нейтральной и холодной цветовой температурой предусмотрены версии с ДРИ и ДРЛ. Доступная мощность составляет 150–1000 Вт, в том числе за счет применения 2-ламповых изделий. ЭмПРА встроен в корпус и обеспечен степенью защиты IP53 или IP65. Герметичность оптического отсека – IP65.

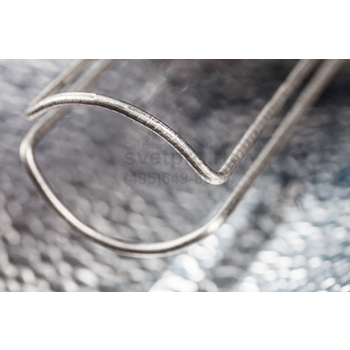

Алюминий корпуса защищен от внешних агрессивных компонентов порошковым окрашиванием. Алюминиевый отражатель, формирующий в моделях асимметричное и симметричное светораспределение, анодирован. Структура его поверхности: гладкая или ячеистая. Панель с ПРА – легкосъемная. Источник света зафиксирован ламподержателем, обеспечивающим виброустойчивость.

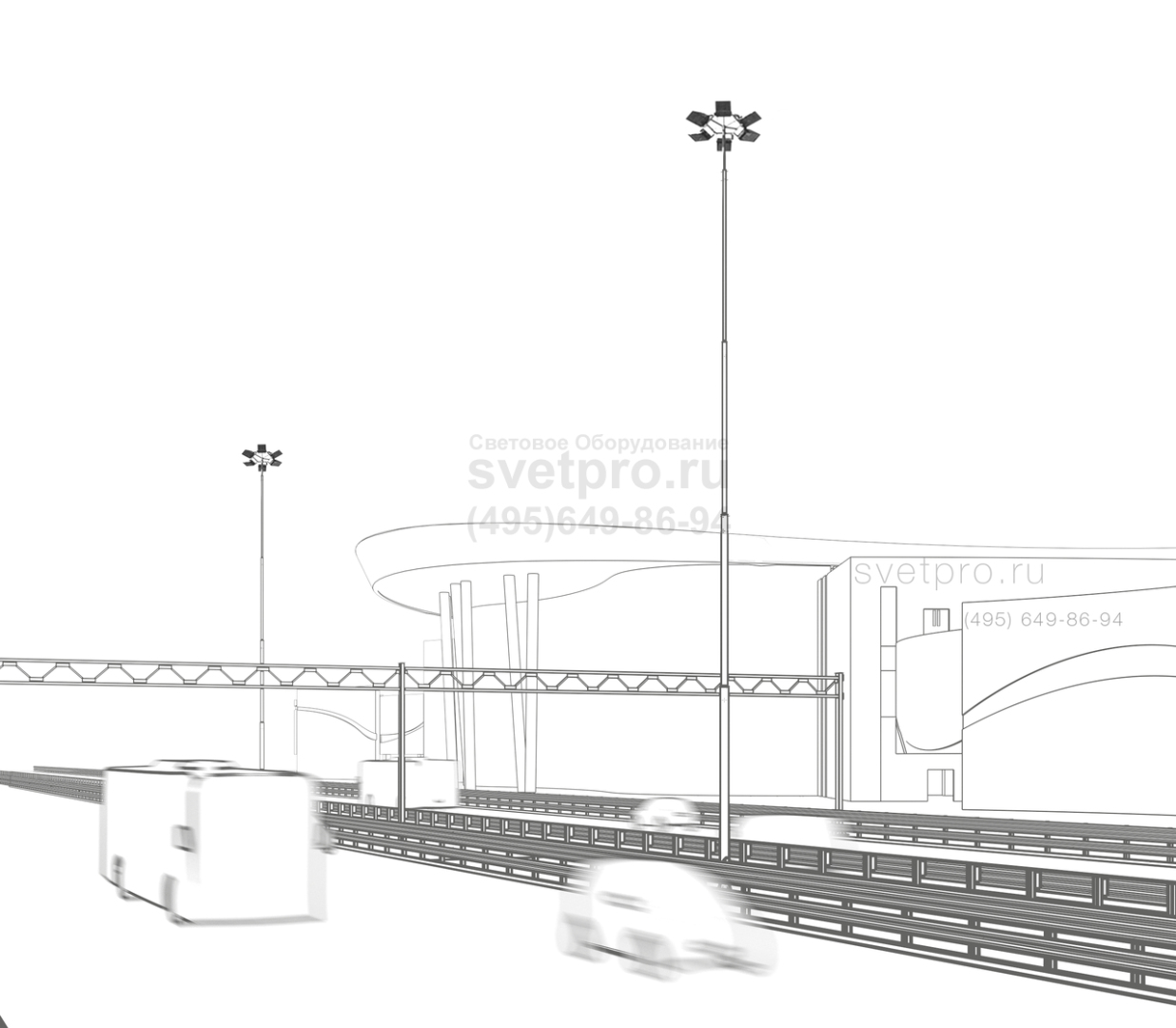

Освещение больших открытых пространств, путепроводов, автостоянок, пересечений на разных уровнях, железнодорожных сортировочных станций и т.д.

ТУ 3461-033-05758434-2012

Преимущества

  • Корпус: алюминиевый с порошковым покрытием, устойчивый к агрессивной среде
  • Удобное обслуживание: ПРА установлен на легкосъемной панели
  • Соответствует российским стандартам
  • Соответствует европейским нормам электромагнитной совместимости
  • Виброустойчивый

Модификации

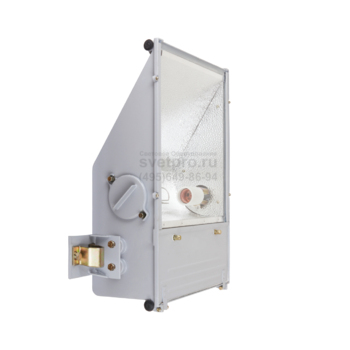

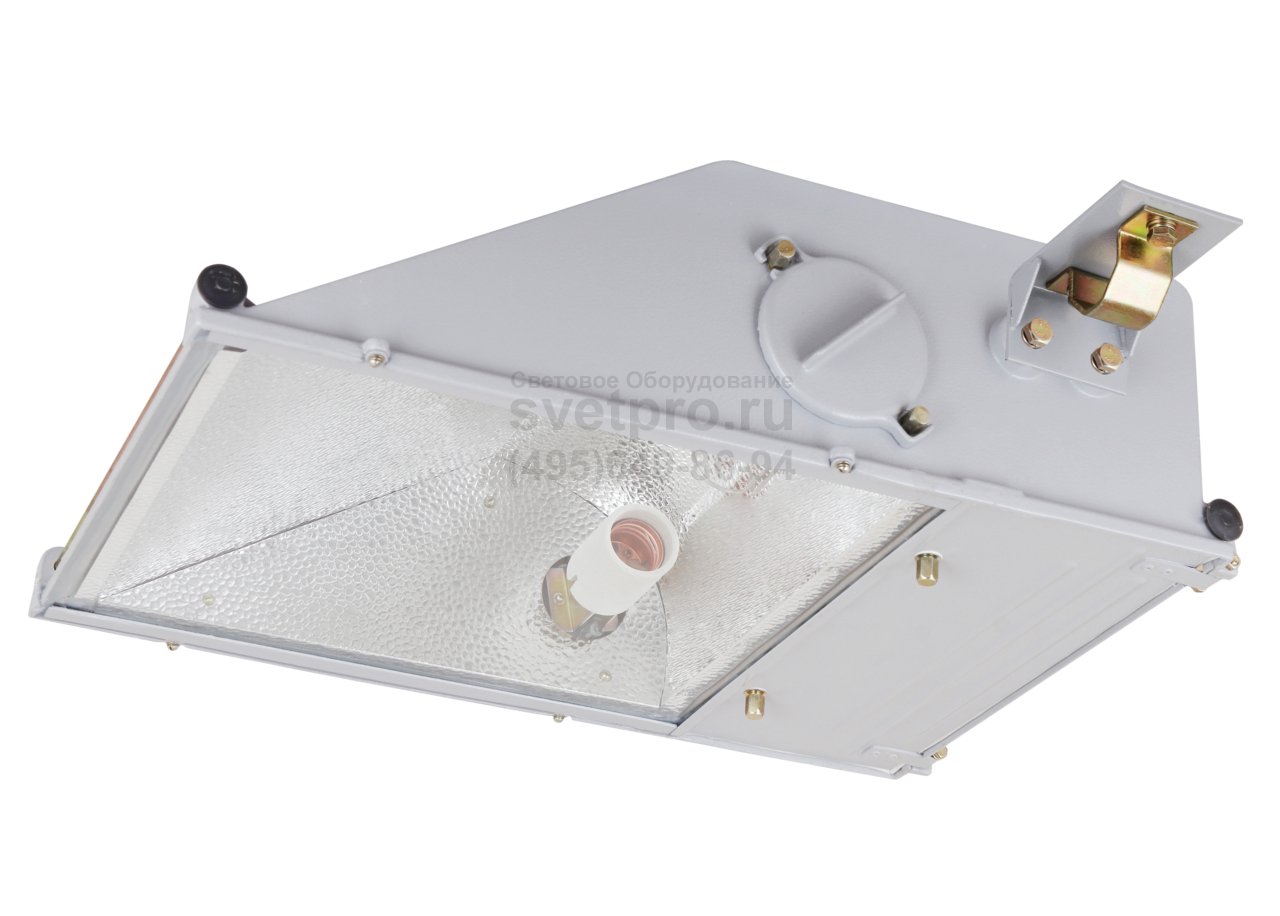

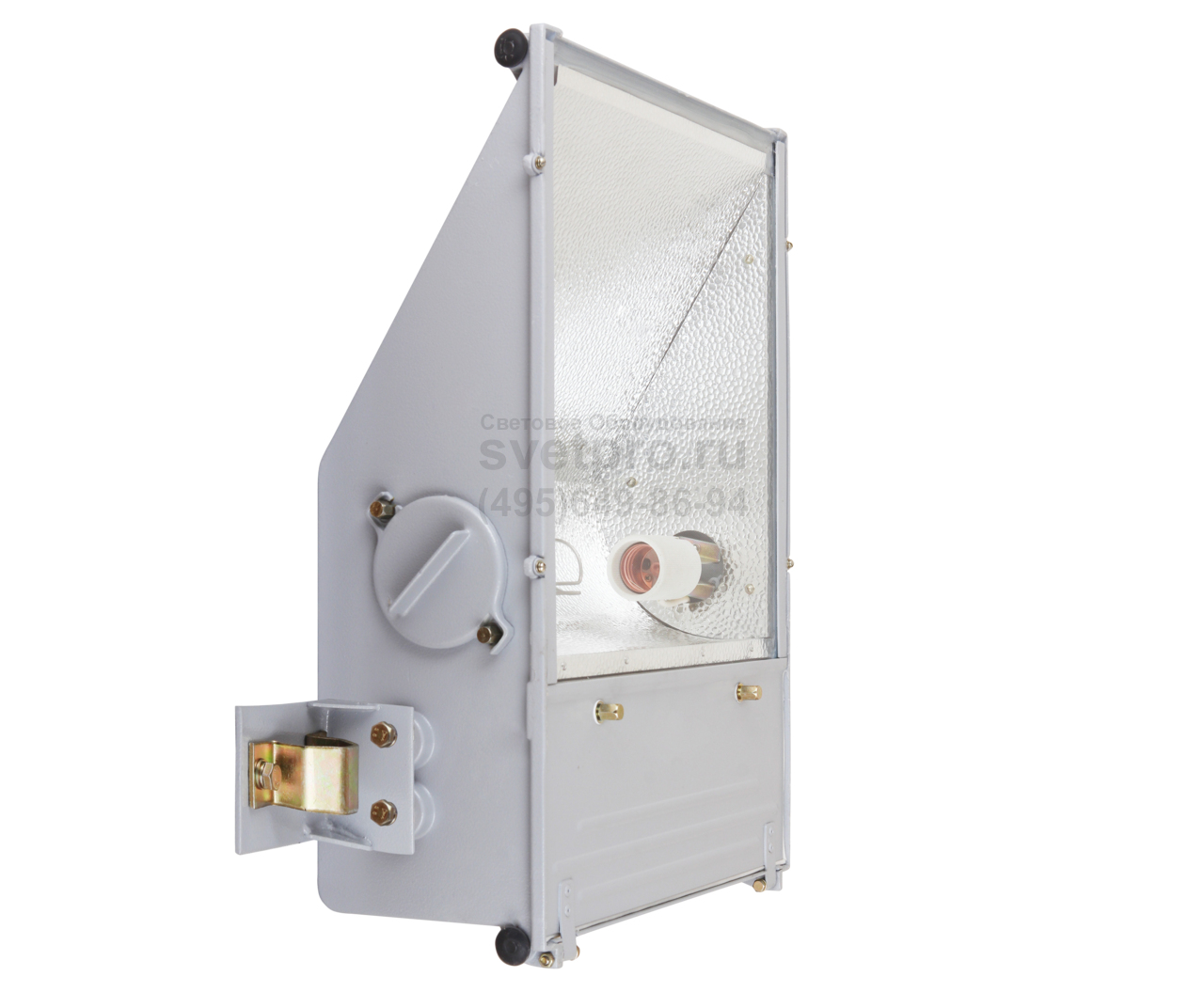

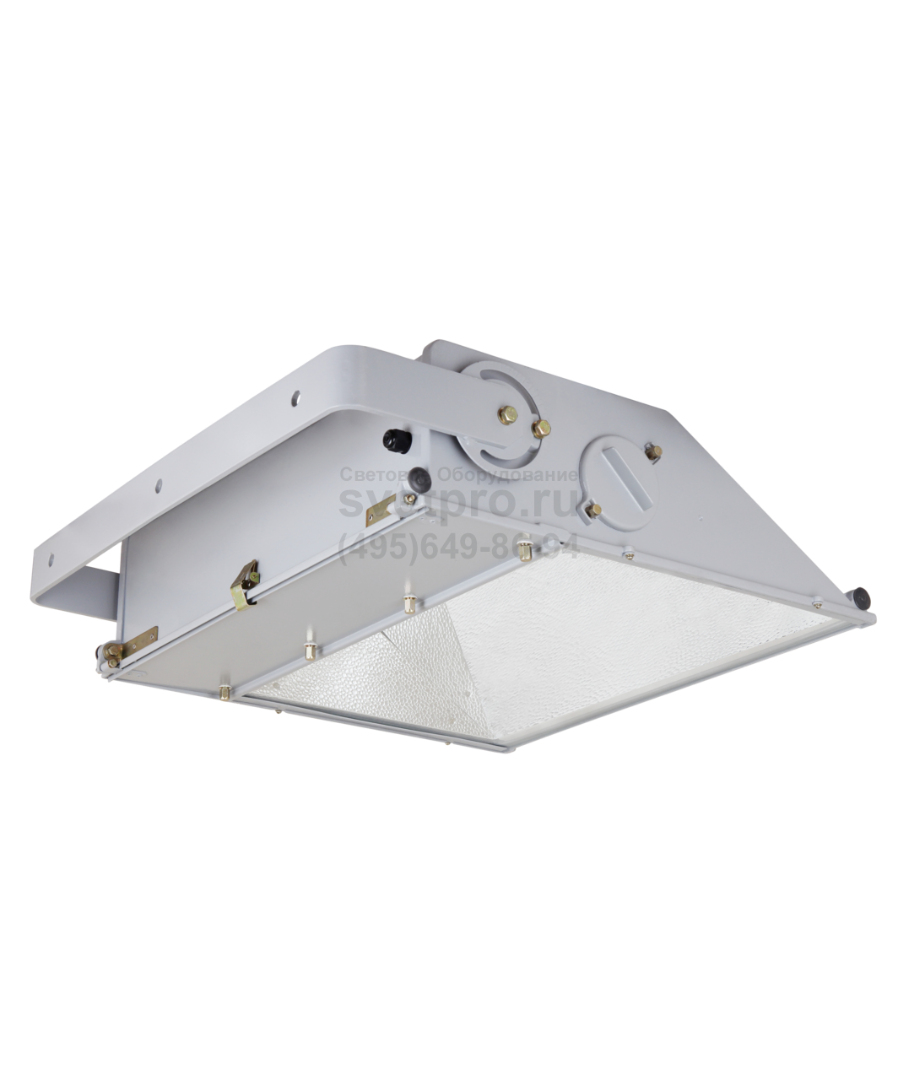

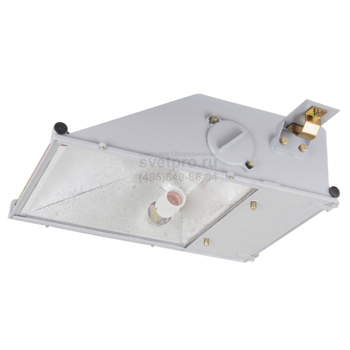

  • 001 – отражатель асимметричный из ячеистого алюминия ALANOD, с подвесами
  • 003 – отражатель симметричны из гладкого алюминия, с подвесами

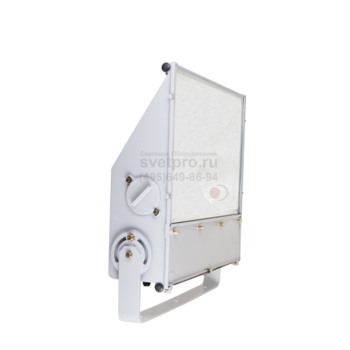

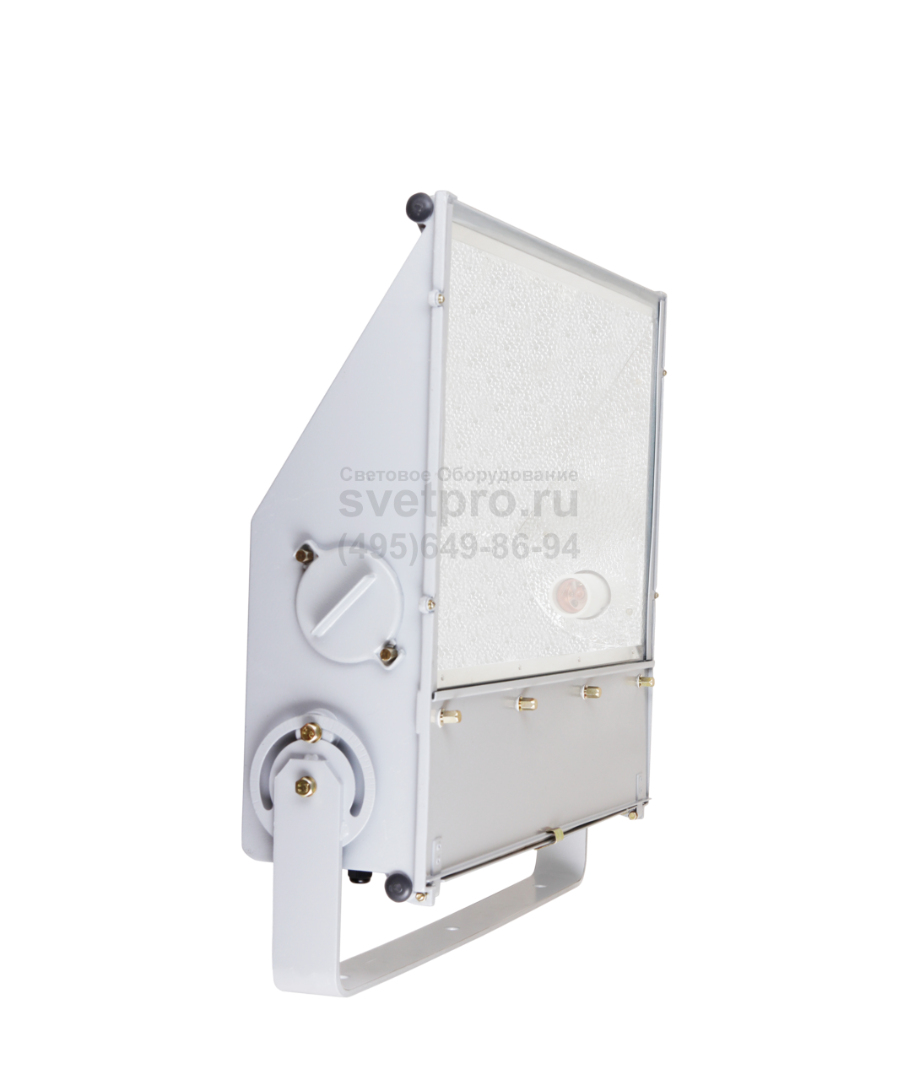

  • 004 – отражатель асимметричный из ячеистого алюминия ALANOD, с лирой
  • 005 – отражатель симметричный из гладкого алюминия, с лирой
  • Комплектуется встроенным ЭМПРА
  • Цвет прожектора по умолчанию: серый

КСС

УСТАНОВКА

Прожектор рекомендуется устанавливать на потолке или стене при помощи специальных подвесов или на высокомачтовой опоре при помощи лиры.

КОНСТРУКЦИЯ

Обслуживание – для замены лампы вывернуть на несколько витков два специальных винта, прикрепляющих алюминиевую крышку с ламподержателем к боковине корпуса. Снять крышку с боковины, повернув её по часовой стрелке и освободив от винтов. Это обеспечит доступ к лампе с патроном. Подключение – для доступа к клеммной колодке и отсеку ПРА вывернуть два специальных винта, соединяющих штампованную крышку с корпусом, и повернуть крышку на 180°.

ОПТИЧЕСКАЯ ЧАСТЬ

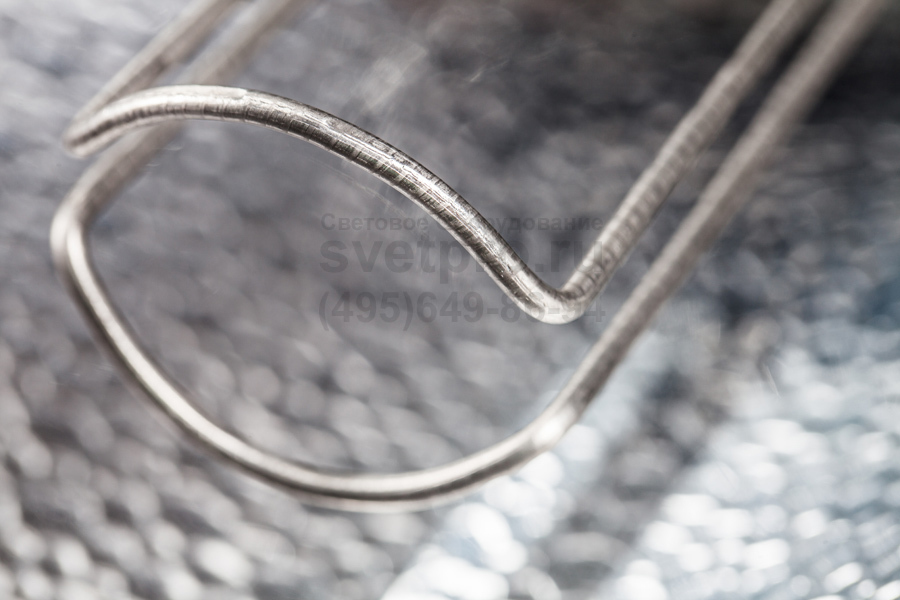

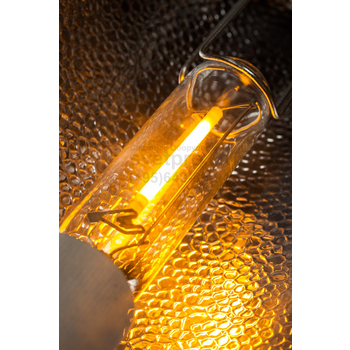

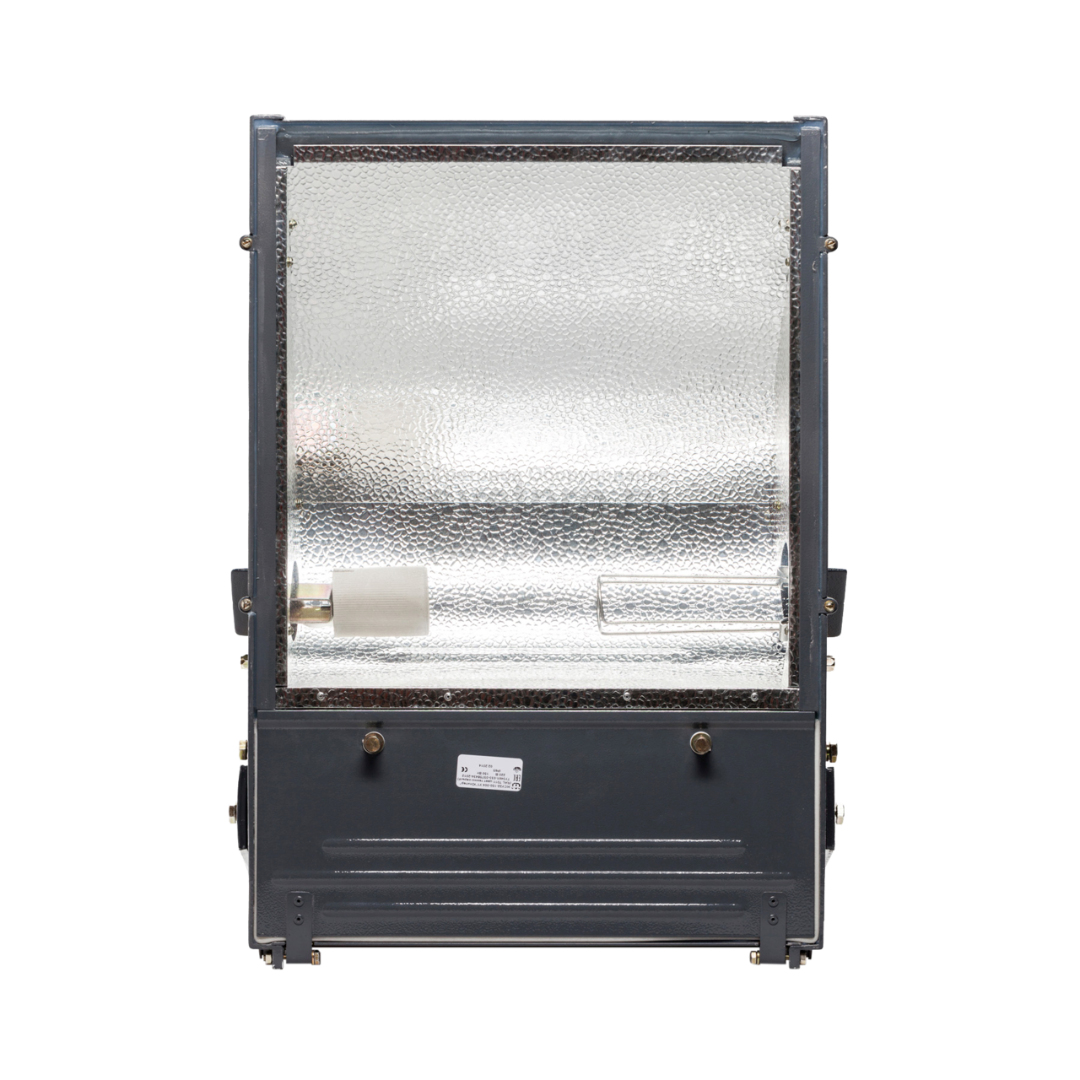

Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения. Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени

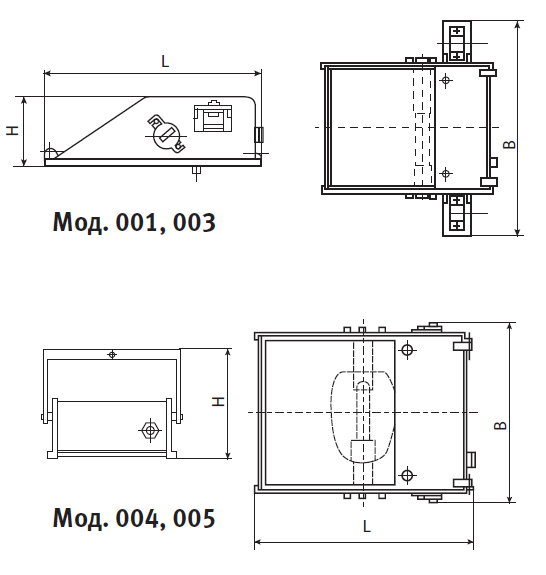

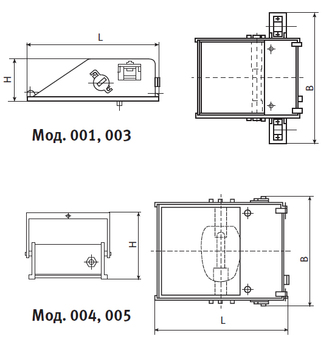

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников





Наименование





Артикул

Тип источника света





Номинальная мощность, Вт





Патрон



КПД, %

(не менее)





Тип КСС

Степень защиты оптического отсека

Степень защиты отсека ПРА

Габаритные размеры LxBxH, мм





Масса, кг

ЖСУ22-150-001 Юпитер

1000749

ДНаТ

150

Е40

65

асимметричная

IP65

IP65

670x740x205

16,5

ЖСУ22-150-003 Юпитер

1000750

ДНаТ

150

Е40

66

симметричная

IP65

IP65

670x740x205

17,0

ЖСУ22-150-004 Юпитер

1000751

ДНаТ

150

Е40

65

асимметричная

IP65

IP53

670x510x320

18,5

ЖСУ22-150-005 Юпитер

1000752

ДНаТ

150

Е40

66

широкая осевая

IP65

IP65

670x510x320

19,0

ЖСУ22-250-001 Юпитер

1000753

ДНаТ

250

Е40

80

асимметричная

IP65

IP65

670x740x205

17,9

ЖСУ22-250-003 Юпитер

1000754

ДНаТ

250

Е40

68

симметричная

IP65

IP65

670x740x205

18,5

ЖСУ22-250-004 Юпитер

1000755

ДНаТ

250

Е40

80

асимметричная

IP65

IP53

670x500x320

20,0

ЖСУ22-250-005 Юпитер

1000756

ДНаТ

250

Е40

68

широкая осевая

IP65

IP65

670x510x320

20,5

ЖСУ22-400-001 Юпитер

1000757

ДНаТ

400

Е40

79

асимметричная

IP65

IP65

670x740x205

19,5

ЖСУ22-400-003 Юпитер

1000758

ДНаТ

400

Е40

73

симметричная

IP65

IP65

670x740x205

20,0

ЖСУ22-400-004 Юпитер

1000759

ДНаТ

400

Е40

79

асимметричная

IP65

IP53

670x510x320

21,5

ЖСУ22-400-005 Юпитер

1000760

ДНаТ

400

Е40

73

широкая осевая

IP65

IP65

670x510x320

22,0

ЖСУ22-1000-004 Юпитер

1000761

ДНаТ

1 000

Е40

74

асимметричная

IP65

IP53

670x580x320

33,0

ЖСУ22-2х400-004 Юпитер

1000762

ДНаТ

2x400

Е40

74

асимметричная

IP65

IP53

771x791x320

35,5

ЖСУ22-2х600-004 Юпитер

1000763

ДНаТ

2x600

Е40

74

асимметричная

IP65

IP53

771x791x320

39,2

РСУ22-250-004 Юпитер

1000764

ДРЛ

250

Е40

68

асимметричная

IP65

IP53

670x510x320

18,5

РСУ22-2х250-004 Юпитер

1000765

ДРЛ

2x250

Е40

68

асимметричная

IP65

IP53

771x791x320

29,4

ГСУ22-250-004 Юпитер

1000766

ДРИ

250

Е40

72

асимметричная

IP65

IP53

670x510x320

20,0

ГСУ22-400-004 Юпитер

1000767

ДРИ

400

Е40

68

асимметричная

IP65

IP53

670x510x320

21,5

ГСУ22-1000-004 Юпитер

1000768

ДРИ

1 000

Е40

81

асимметричная

IP65

IP53

670x580x320

33,0

ГСУ22-2х400-004 Юпитер

1000769

ДРИ

2x400

Е40

74

асимметричная

IP65

IP53

771x791x320

35,5

Прожекторное архитектурное освещение, заливающее освещение на объектах
