ОБН01 Bakt Медицинский светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8 |
Цоколь: | G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ОБН01 Bakt |
Мощность: | 75-150 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Бактерицидные светильники ОБН01 Bakt применяются в больницах, поликлиниках, дошкольных учреждениях, санаториях, офисах.
Изделие при установке накладывается на вертикальную опорную поверхность.
Модельный ряд включает одно- (75 Вт) и двухламповые (150 Вт) версии. Различие эксплуатационных характеристик строится на типе пускорегулирующей аппаратуры, обеспечивающей работоспособность трубчатых бактерицидных ламп в форм-факторе Т8. Экономичность и длительность эксплуатации изделий с ЭПРА поддержана и их меньшей массой. Активное потребление мощности характеризуется cosϕ>0,85 и cosϕ>0,96. Оценка по КПД использования бактерицидного потока (у осветительных приборов – светового потока) составляет 40% (одноламповые) и 60% (двухламповые).
Медицинские светильники ОБН01 Bakt имеют стальной корпус, на который нанесено порошковое окрашивание. Концентрацию потока в требуемом угле обеспечивает стальной диффузный защитный экран, также белого цвета. Степень конструктивной защиты – IP20, что свидетельствует об установке в сухих помещениях.
особенности продукта
- Функциональный дизайн. Практичное настенное крепление.
- Характеристики определяются лампой.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Защитный экран | Листовая сталь, окрашен белой порошковой краской. |
Источник света | TUV30W (Philips). ДБ30 М (НИИИС, Россия, Саранск. Мощность 30 Вт, лучистый поток 11 Вт. Лучистый поток в области излучения с длиной волны λmax=253,7 нм. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. КОЭФФИЦИЕНТ ИСПОЛЬЗОВАНИЯ БАКТЕРИЦИДНОГО ПОТОКА ОБН01-75 - 0,40; ОБН01-150 - 0,60. |
Установка | Крепление на вертикальную монтажную поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Bakt | коммерческое название. |
HF | HF - ЭПРА А2. |
РАСШИФРОВКА МОДИФИКАЦИЙ
75 | одноламповый, экранированная лампа. |
150 | двухламповый, открытая и экранированная лампа. |
Вторая цифра | 0 - ЭмПРА (PF не менее 0,85); 1 - ЭПРА А2. |
Третья цифра | 1 - экран диффузный. |

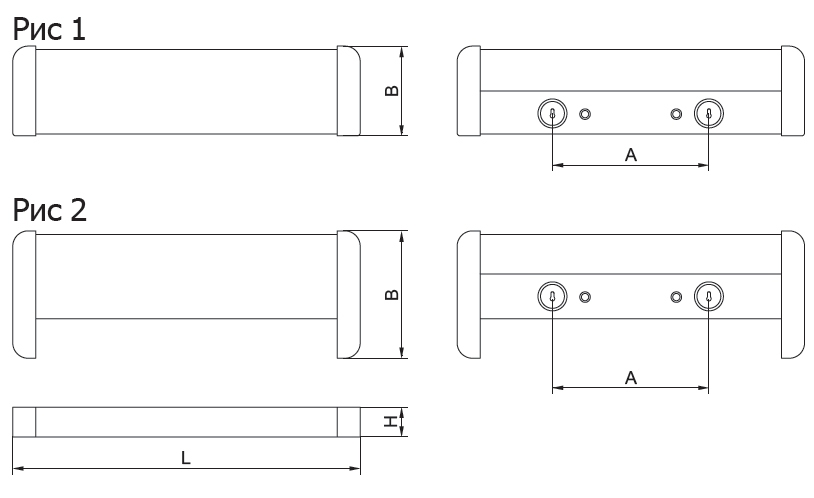

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ОБН01-75 Bakt | 938 | 54 | 117 | 600 |
ОБН01-150 Bakt | 938 | 54 | 166 | 600 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ОБН01-75-001 Bakt |
1150130001 |
1.60 |
ОБН01-75-011 Bakt HF |
1150130011 |
1.40 |
ОБН01-150-001 Bakt |
1150230001 |
2.10 |
ОБН01-150-011 Bakt HF |
1150230011 |
1.70 |
