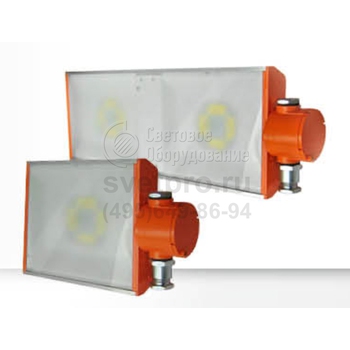

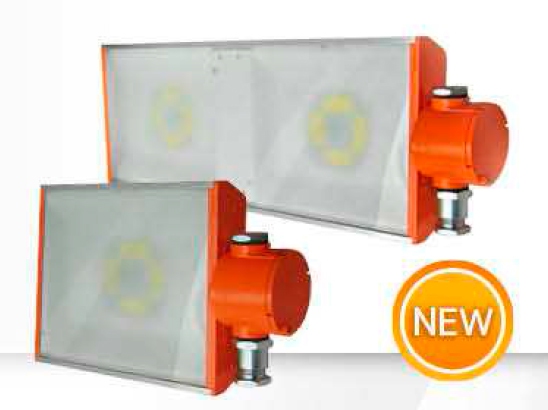

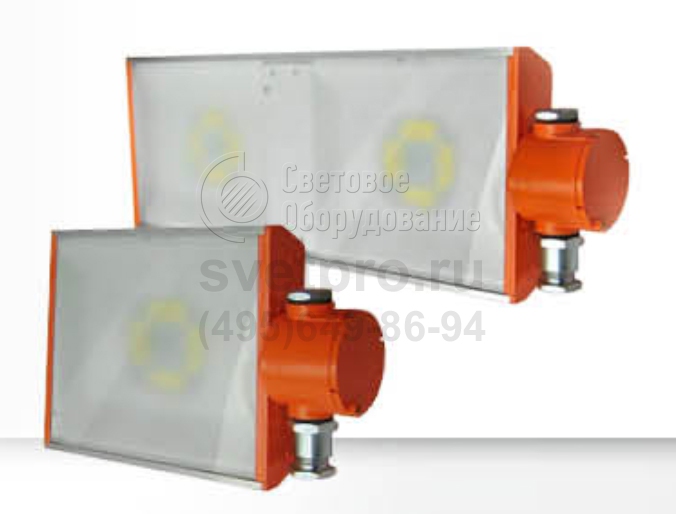

ДПП80 Светильник подвесной светодиодный

Главная > Бренды > Ашасветотехника > ДПП80 Ашасветотехника
Область применения:
  • Взрывоопасные зоны по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.
Назначение:
  • Взрывозащищённые
Источник света: Светодиоды (LED)
Номинальное напряжение: 180÷260 В
Класс защиты по току: I, II
Класс защиты IP: IP67
Климатическое исполнение: УХЛ1
Артикул производителя: ДПП80
Мощность: 20-200 Вт
Гарантийный срок: 36 мес.
Цветовая температура: 4500 К
Световой поток: 2500-21000 лм
Габаритные размеры: см. чертёж

Производитель «Ашасветотехника», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Модель эксплуатируется в помещениях предприятий, где вероятно образование взрывоопасных или возгораемых воздушных компонентов: нефтяная, химическая, деревообрабатывающая, лакокрасочная промышленность.

Выбор способа монтажа отражается на заказе соответствующего крепежного приспособления: комплекта кронштейнов или рым-болтов. Доступна индивидуальная установка (кабельный ввод и пробка-заглушка – элементы комплектации) и транзитное подключение, требующее дополнительных кабельных вводов.

Модельный ряд образуют изделия, оснащенные светодиодными модулями, имеющими мощность: 20–200 Вт (2500–21 000 лм) и источником питания. Цветовая температура базовой версии – 4500 К, доступны: 2700–6000 К. КСС типа Д можно изменить на тип К, Г, Ш. Клеммы подключения защищены вводной коробкой. Номиналы напряжения: 176÷264 АС; 250÷370 DC; 10÷60 AC/DC.

Взрывонепроницаемость оболочки светильника ДПП80 обеспечена элементами корпуса, изготовленными из алюминиевого профиля (нанесено порошковое окрашивание) и ударопрочным поликарбонатным рассеивателем. Степень защиты соответствует IP67, исполнение по взрывозащите – 1ExdmbIIСT6 Gb.

КОНСТРУКЦИЯ

Конструкция светильников соответствует ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из анодированного алюминиевого профиля и частично покрашены порошковой краской. Светопропускающий элемент из ударопрочного поликарбоната. Внутри корпуса установлены светоизлучающие модули с источником питания. Светильник выпускается с одним или двумя кабельными вводами для индивидуального или транзитного подключения к электросети.

Исполнение по взрывозащите

1Ex d mb IIС T6 Gb

Источники света

Наименование параметра
Светодиодный модуль
Номинальное напряжение питания, В 176÷264 АС; 250÷370 DC; 10÷60 AC/DC
Потребляемая мощность, не более, Вт 20 40 80 100 140 160 180 200
Световой поток, не менее, Лм 2500 4500 9000 11000 15000 17000 19000 21000
Коэффициент мощности, не менее 0,98
Угол излучения, не менее 120° (по заказу 60°, 30°, 120°х60°) (КСС - Д; Г; К; Ш)
Цветовая температура 4000К (по заказу 2700К÷6000К)
Ресурс, не менее, час 50 000

Технические данные

КПД, не менее 0,9
Температура окружающей среды от -60°С до +45°С
Электрическая схема прямое подключение к клеммам колодки вводной коробки
Диаметр подводимого кабеля, мм 7-16
Сечение подсоединяемых жил, не более, мм2 2,5
Группа механического исполнения М2
Сейсмостойкость по шкале MSK-64, балл. 9
Срок службы, лет 10

В базовую комплектацию светильника входит:

  • светильник - 1 шт.
  • кабельный ввод - 1 шт.
  • пробка-заглушка - 1 шт.

Принадлежности по дополнительному заказу:

  • кронштейн настенно-потолочный - 2 шт.
  • кронштейн наклонный - 2 шт.
  • рым-болт - 2 шт.
  • кронштейн на трубу - 1 шт.
  • дополнительный кабельный ввод - 1 шт.

Пример записи заказа:

1. Светильник ДПП80-40 180÷260AC/DC 120 4500К
2. Кронштейн настенно-потолочный - 2шт.

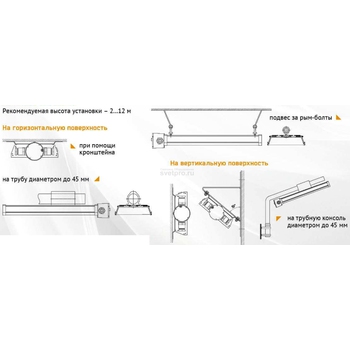

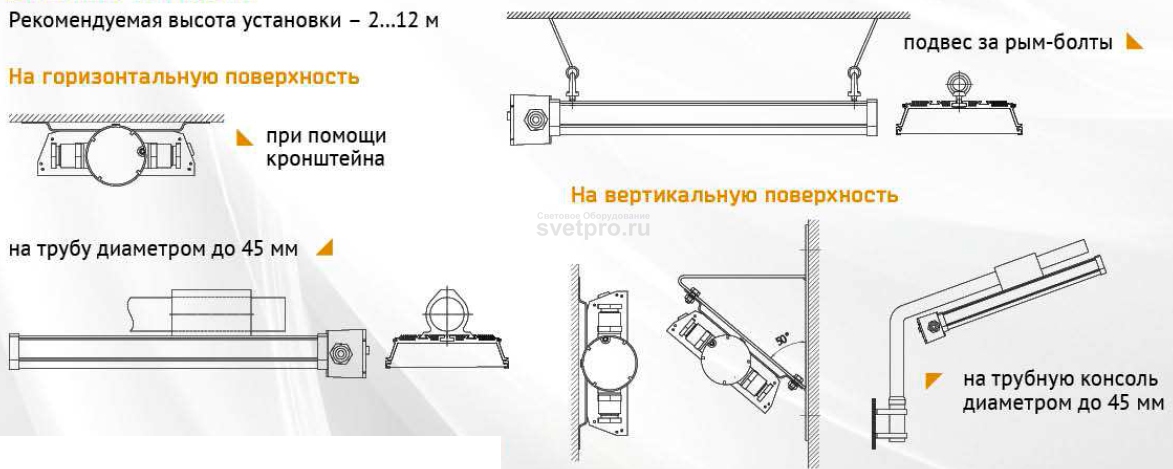

Варианты установки

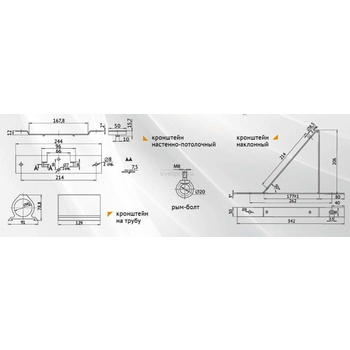

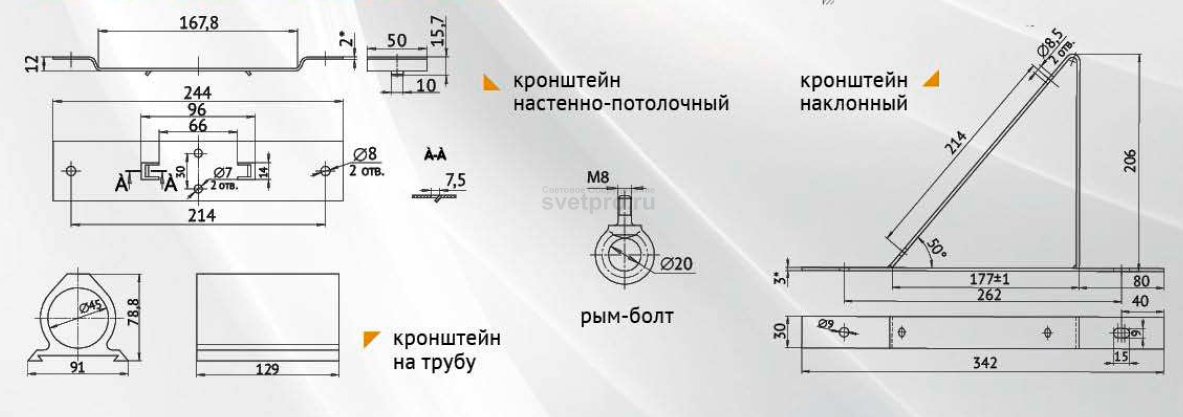

КРЕПЕЖНЫЕ и дополнительные ЭЛЕМЕНТЫ

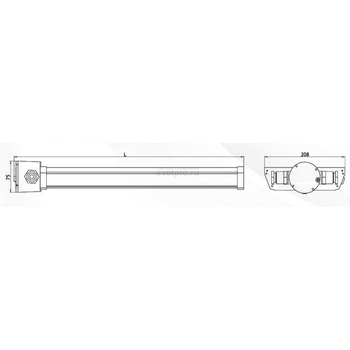

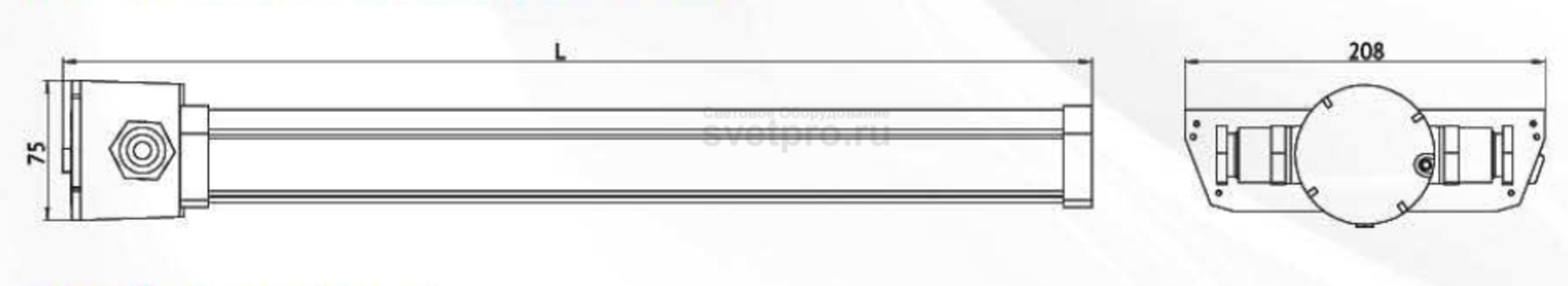

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

ОбозначениеИсточник светаГабариты не более, ммМасса не более, кгАналог* светильника с лампой ЛОН, ВтАналог** светильника с лампой ГЛВД, ВтДлина, L, мм
Напряжение, В
Мощность, Вт
ДПП80-20-021 180÷260 AC/DC (10÷60 AC/DC) 20 383x200x80 3,5 150-200 ДРЛ-80 382,5
ДПП80-40-023 40 300 ДРЛ-125 382,5
ДПП80-80-025 80 583x200x80 5,5 500 ДРЛ-250 582,5
ДПП80-100-027 100 683x200x80 6,5 - ДНаТ-150 682,5
ДПП80-140-029 180÷260 AC/DC (10÷60 AC/DC) 140 833x200x80 8,5 1000 ДРИ-250 832,5
ДПП80-160-031 160 1083x200x80 11,5 - ДРЛ-400 1082,5
ДПП80-180-033 180 ДНаТ-250 1082,5
ДПП8О-200-035 200 ДНаТ-250 1082,5

* - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ЛОН составляет в среднем 0,7, а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 20% меньше светового потока ЛОН.
** - При близких типах КСС (кривых сил света) и одинаковых условиях КПД светильника с ДРЛ составляет в среднем 0,5 (с учетом начального падения светового потока), а светильника с СДМ 0,9. Для получения одинаковой освещенности в рабочей зоне для светильника с СДМ будет достаточен световой поток СДМ на 40% меньше светового потока ДРЛ.
