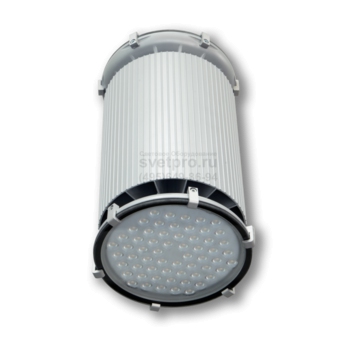

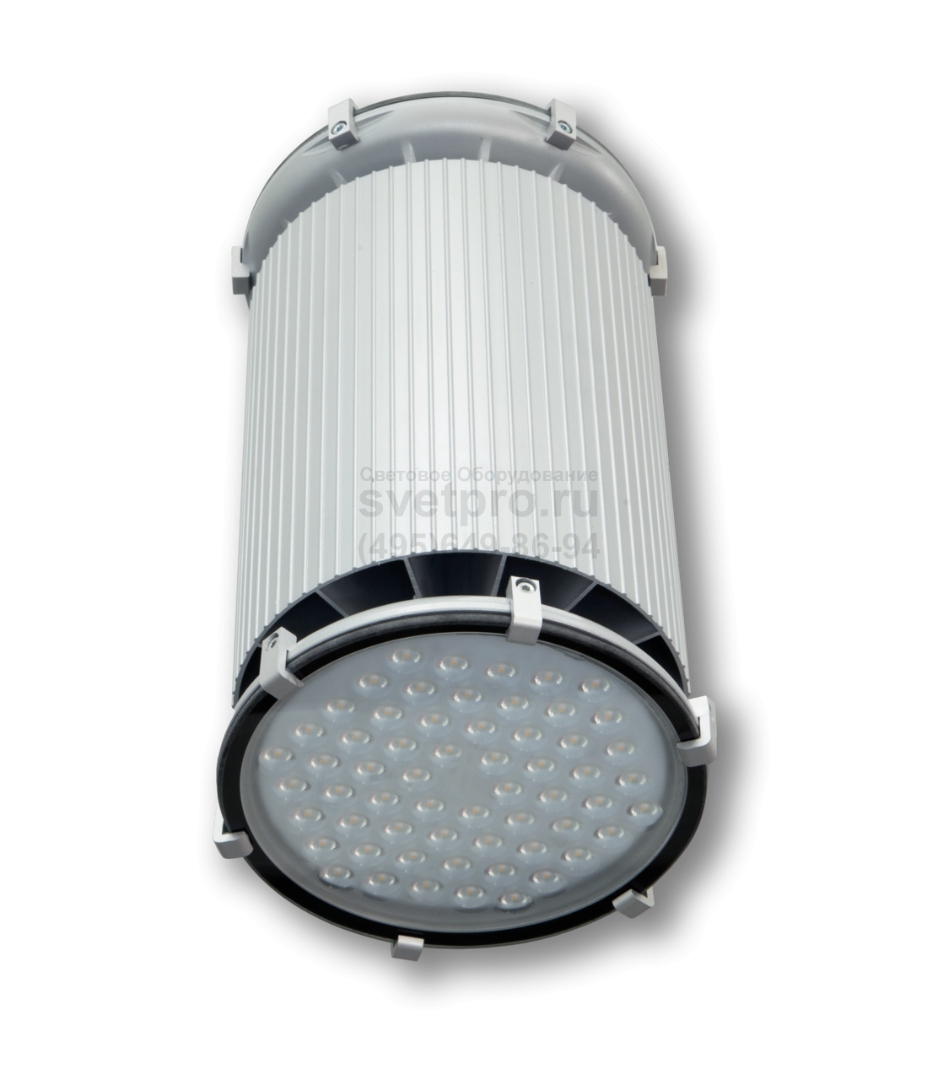

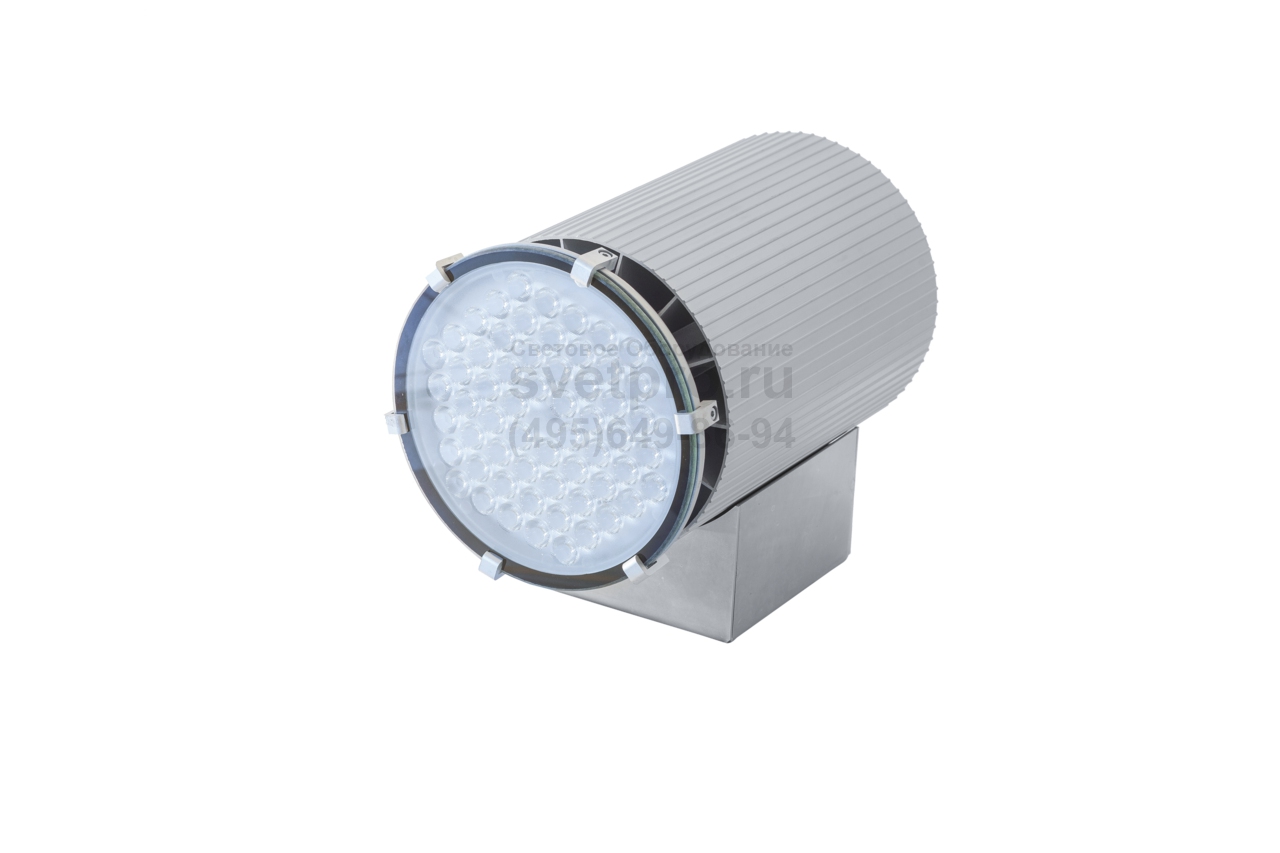

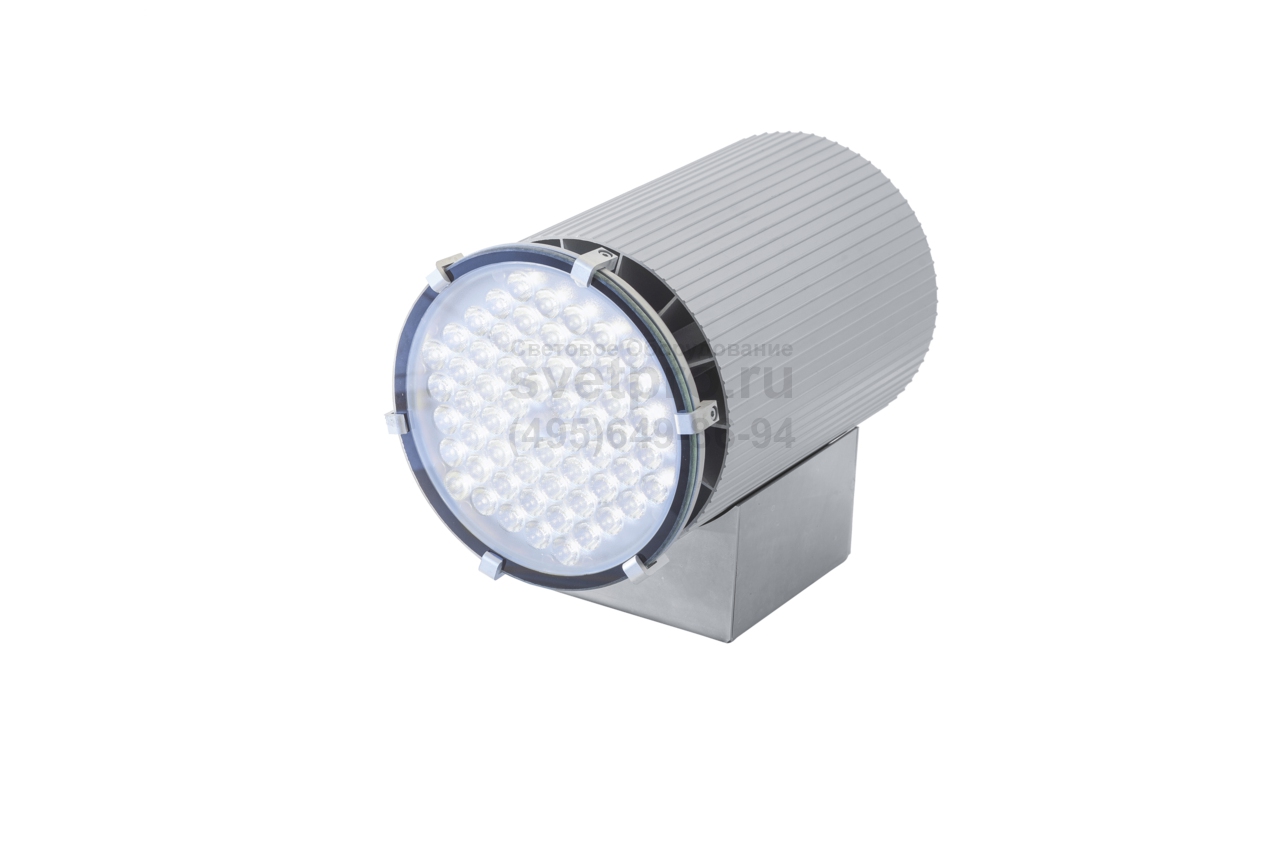

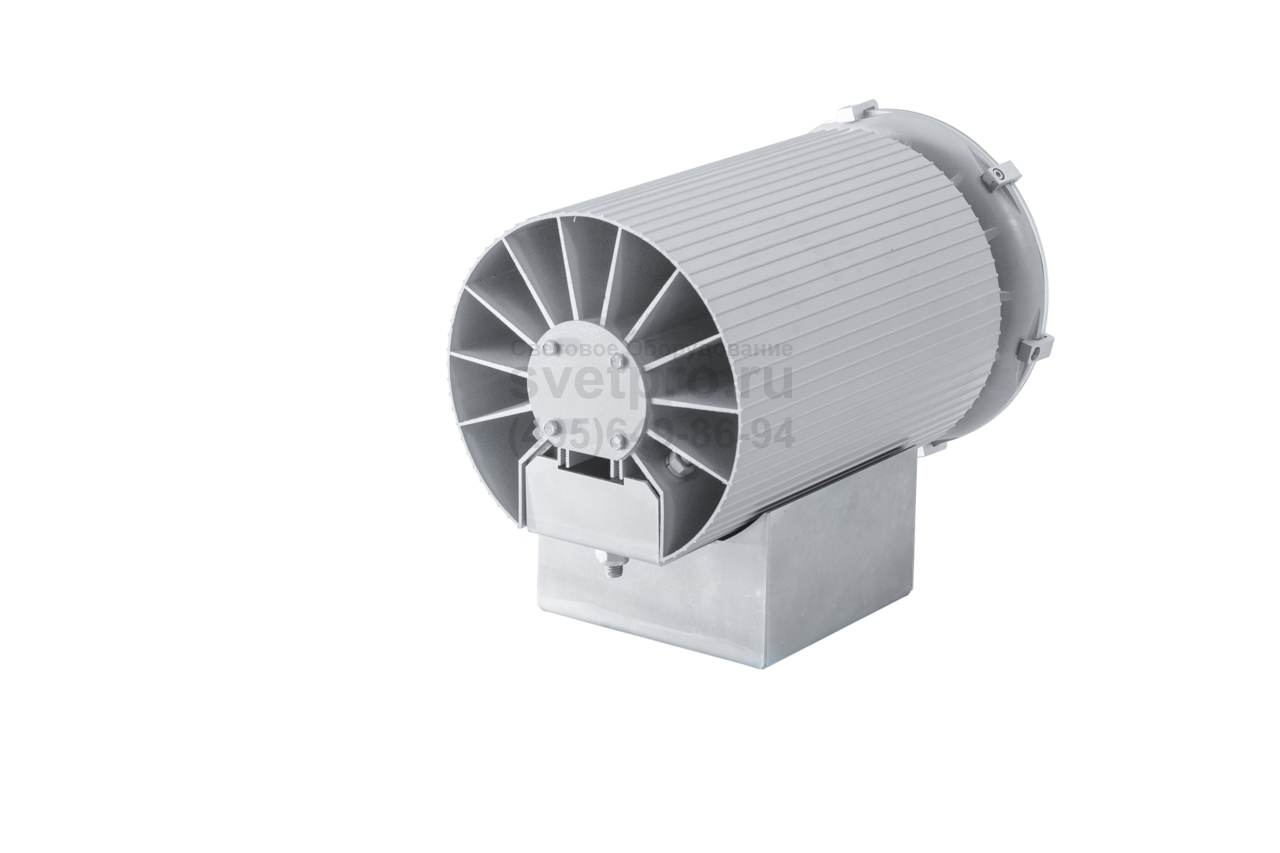

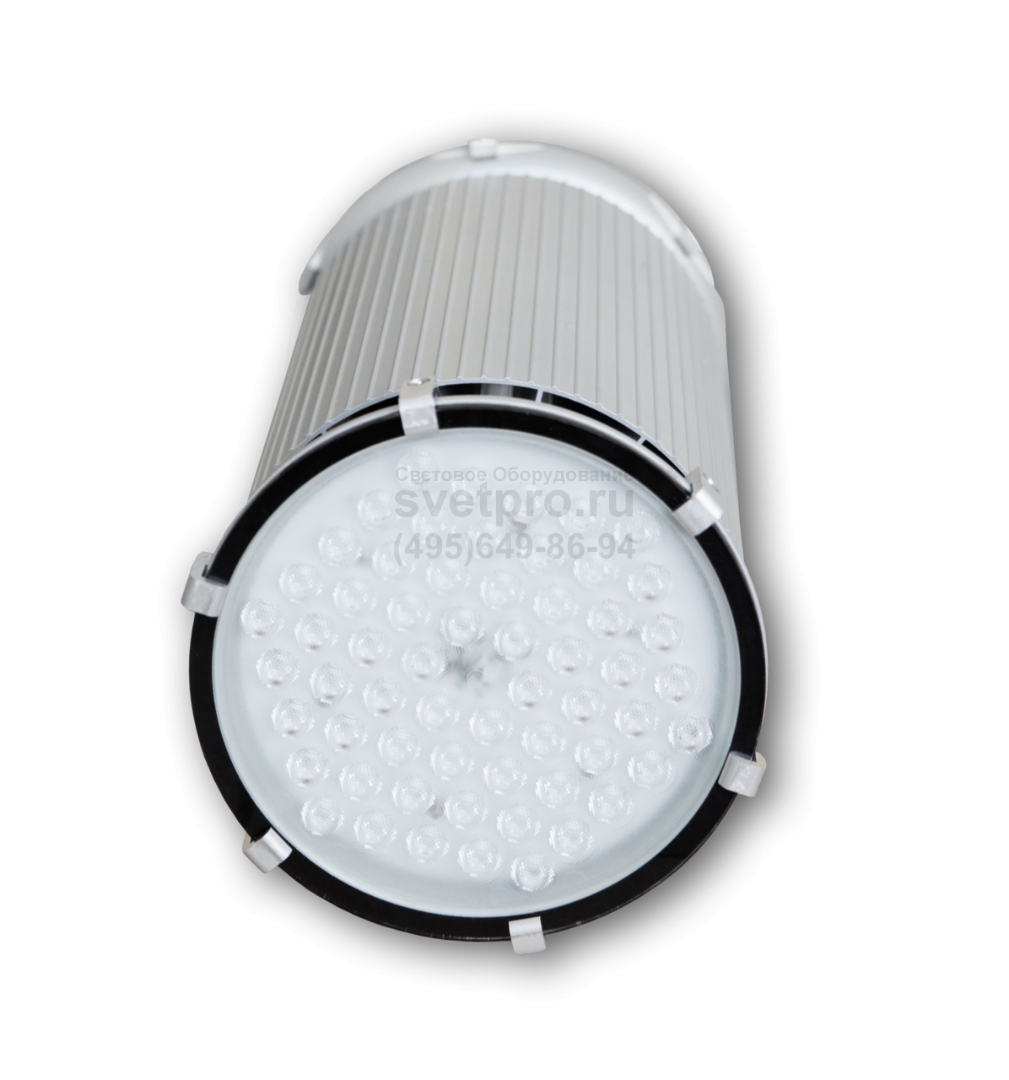

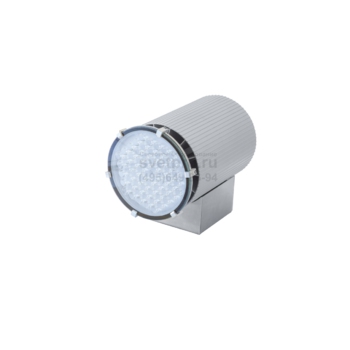

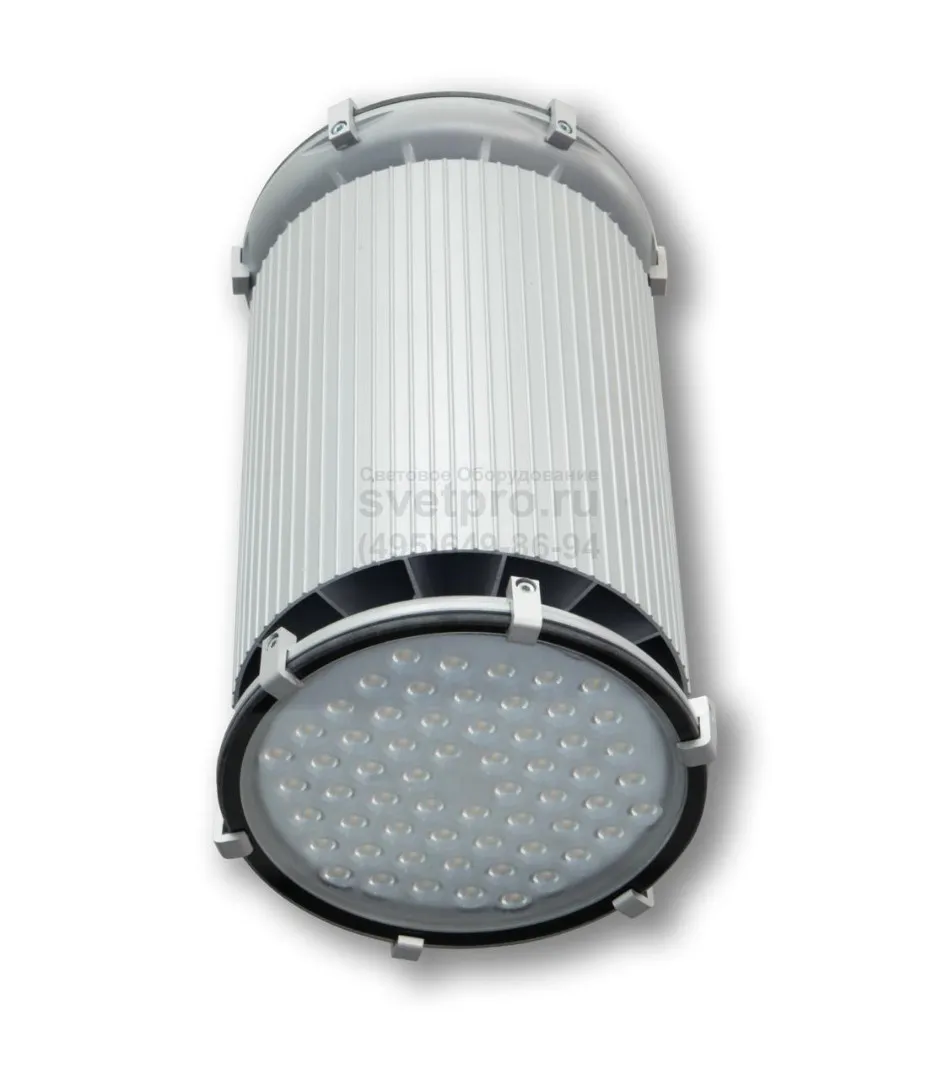

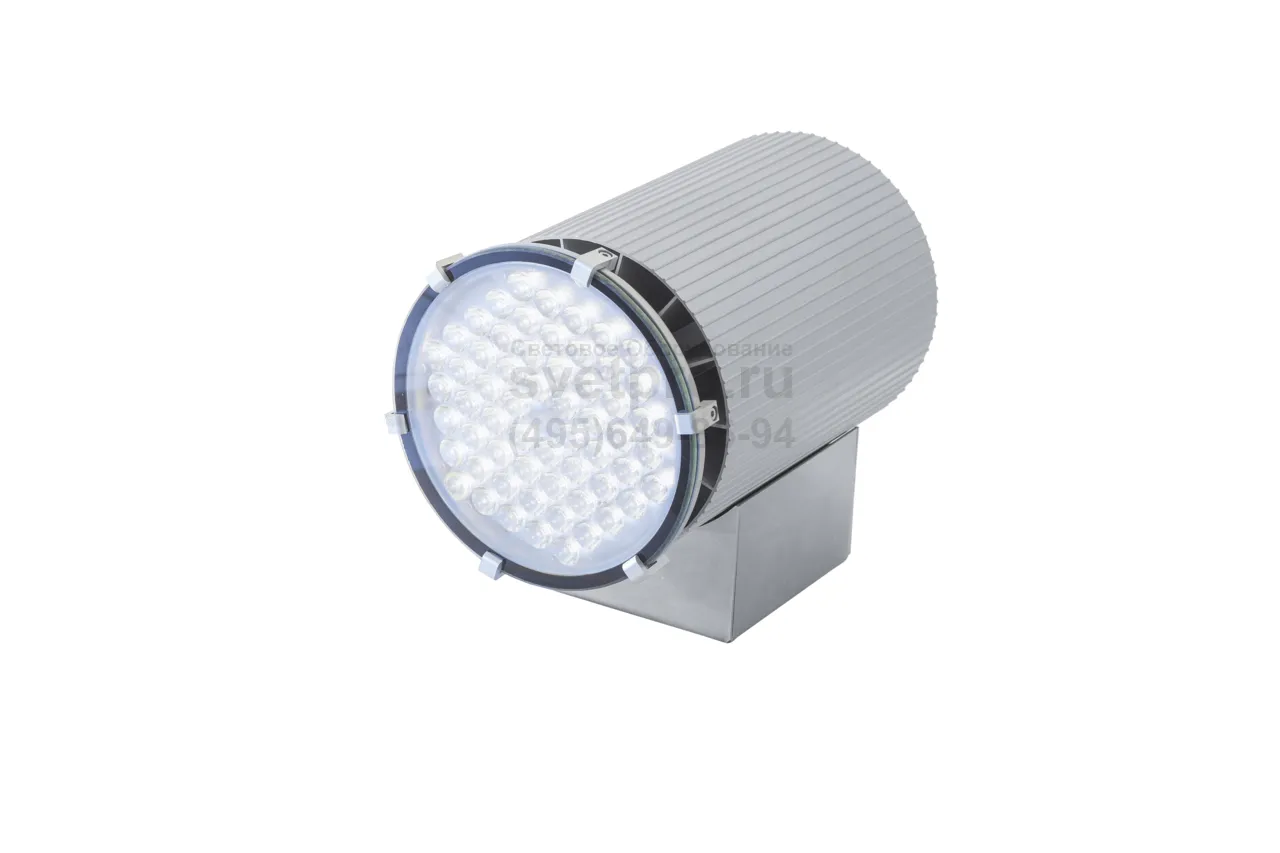

ДБУ Светодиодный светильник
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 110-285 В |
Номинальная частота: | 47-63 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | У1 |
Артикул производителя: | ДБУ |
Мощность: | 70-130 Вт |
Индекс цветопередачи: | DMX-512, >70, >80 Ra |
Цветовая температура: | 4700-5300 К |
Световой поток: | 4100-19200 лм |

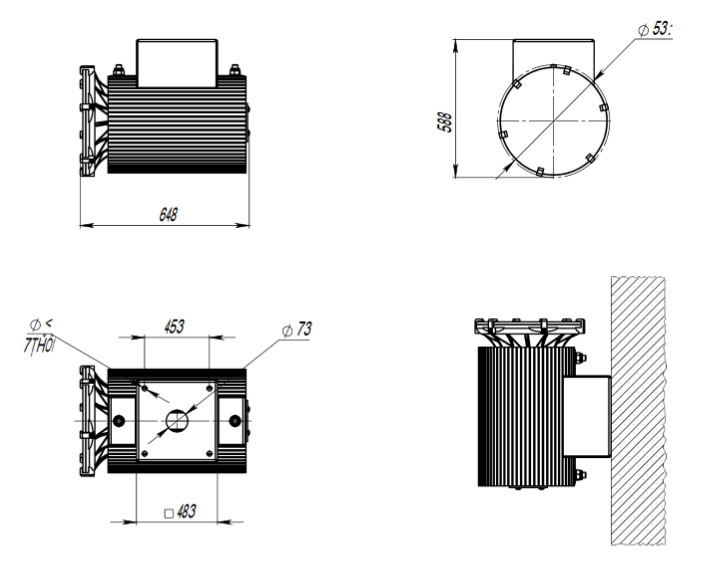

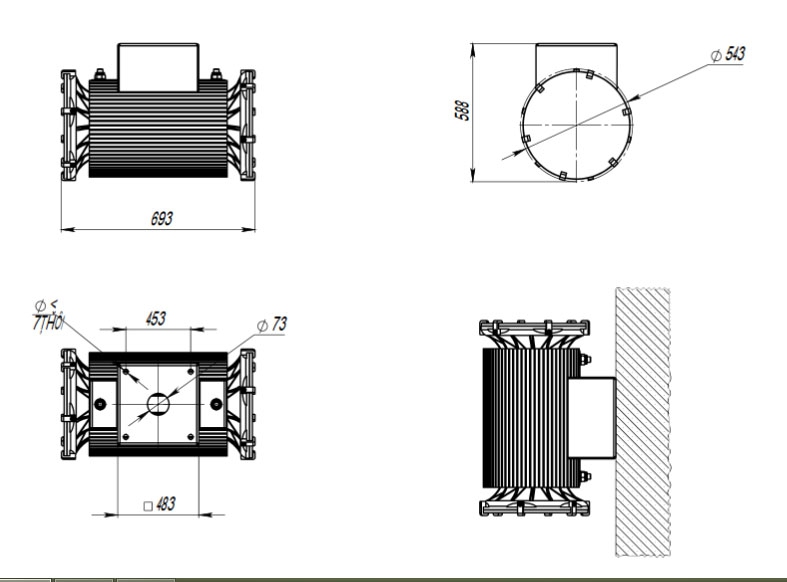

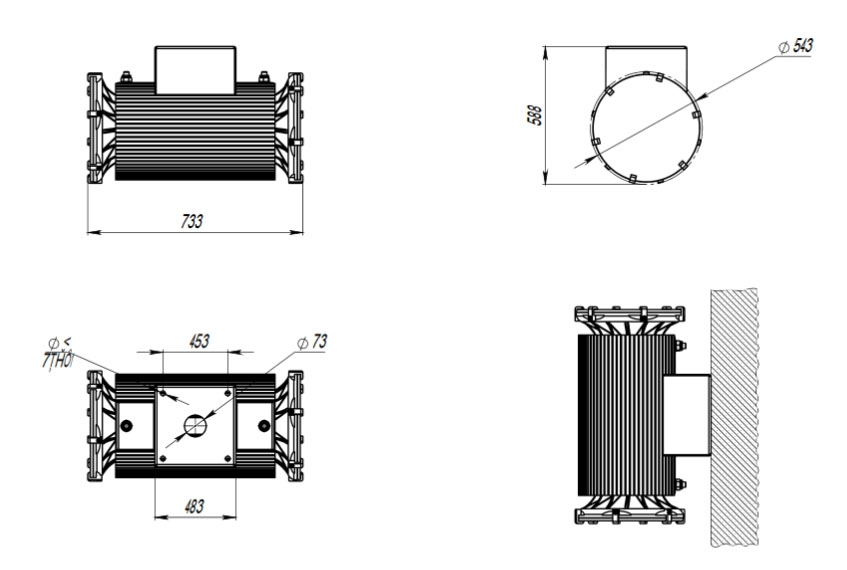

Габаритные размеры: | см. чертёж |
Пульсации, не более: | 1 % |
Температура эксплуатации: | от -40 до +50 °C |
Производитель светодиодов: | Nichia |
Производитель «Ферекс», Россия
ОПИСАНИЕ
Светильники ДБУ соответствуют интересам промышленного, торгового, архитектурного освещения.
Их прикрепляют настенно, чему способствуют размеры и вес. Удобство эксплуатации обеспечивает длительность использования источника света.
Модель имеет модификации с одно- и двусторонним направлением распространения светового потока. Напряжение питающей сети может составлять от 110 до 285 Вольт. Драйвер входит в состав изделия. Потребляемая мощность в модельном ряду ДБУ составляет 70 и 130 Вт. Вторичная оптика – линза позволяет формировать светораспределение, соответствующее типам: Г (угол раскрытия 60о) и К (угол раскрытия 15о и 40о). КСС косинусного типа имеют изделия без линз. Значение светового потока: 4100 лм – 19 200 лм зависит от мощности и цветности примененных светодиодов. Управление в RGB-исполнении обеспечивается по стандарту DMX-512.
Закаленное стекло и уплотняющие элементы обеспечивают герметичность степени IP66, гарантируя защиту от воды и пыли. Полимерное покрытие алюминиевого корпуса (сплав) защищает от агрессивных воздушных компонентов. Пульсации минимизированы (до 1 %), цветопередача – хорошая.
Светодиодные светильники серии "ДБУ" предназначены для освещения промышленных, производственных, складских и торговых помещениях, а также для подсветки фасадов зданий и сооружений.

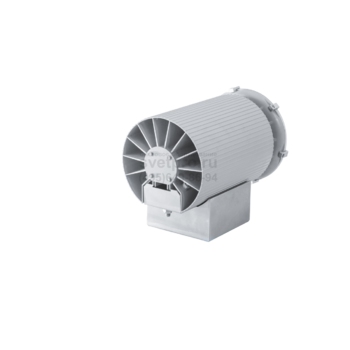

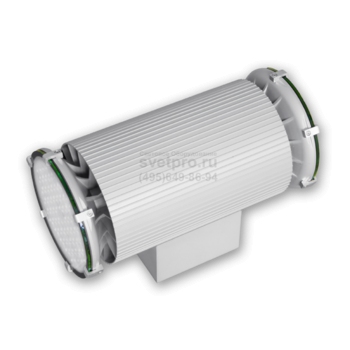

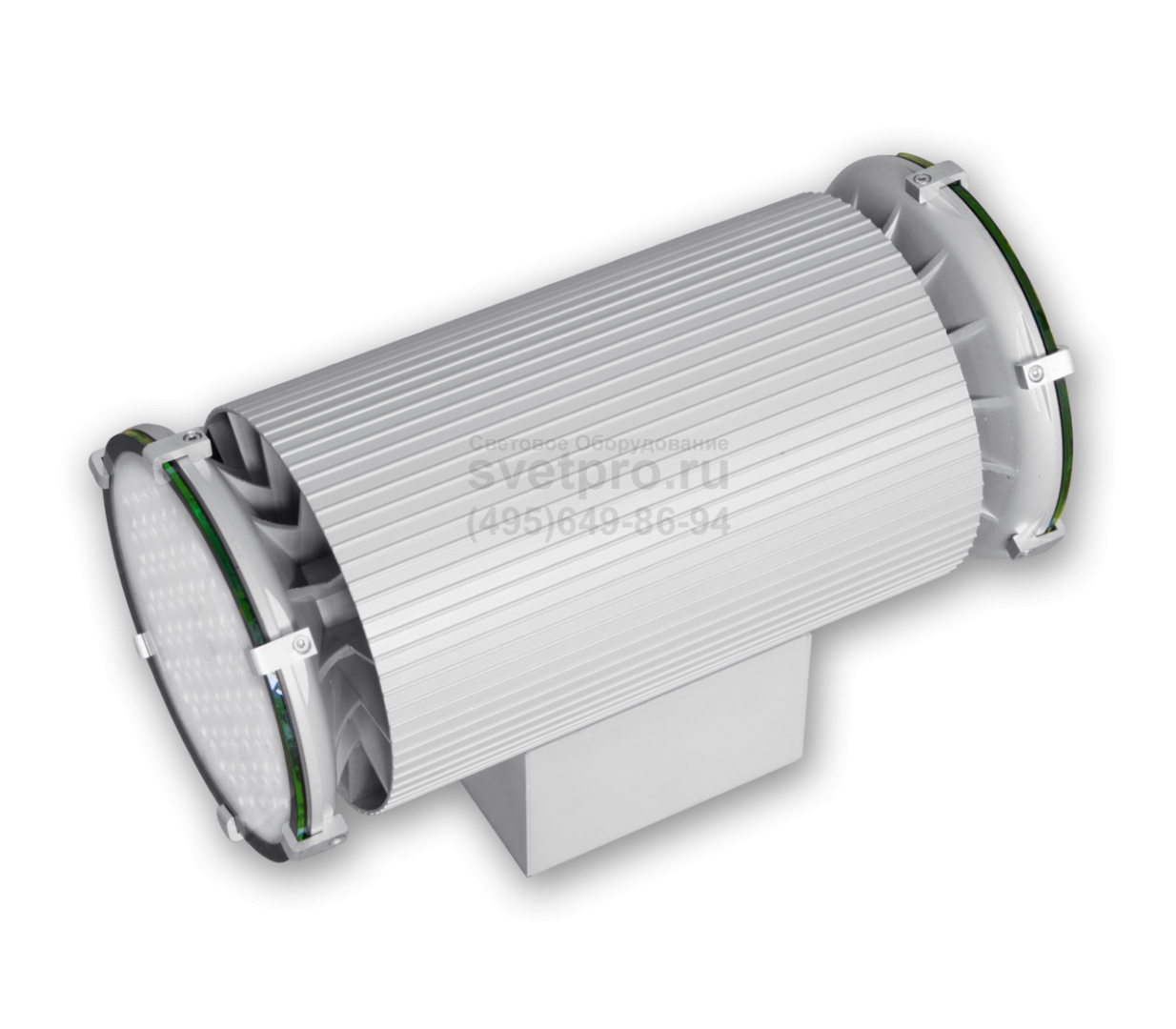

Может иметь двустороннее или одностороннее исполнение.

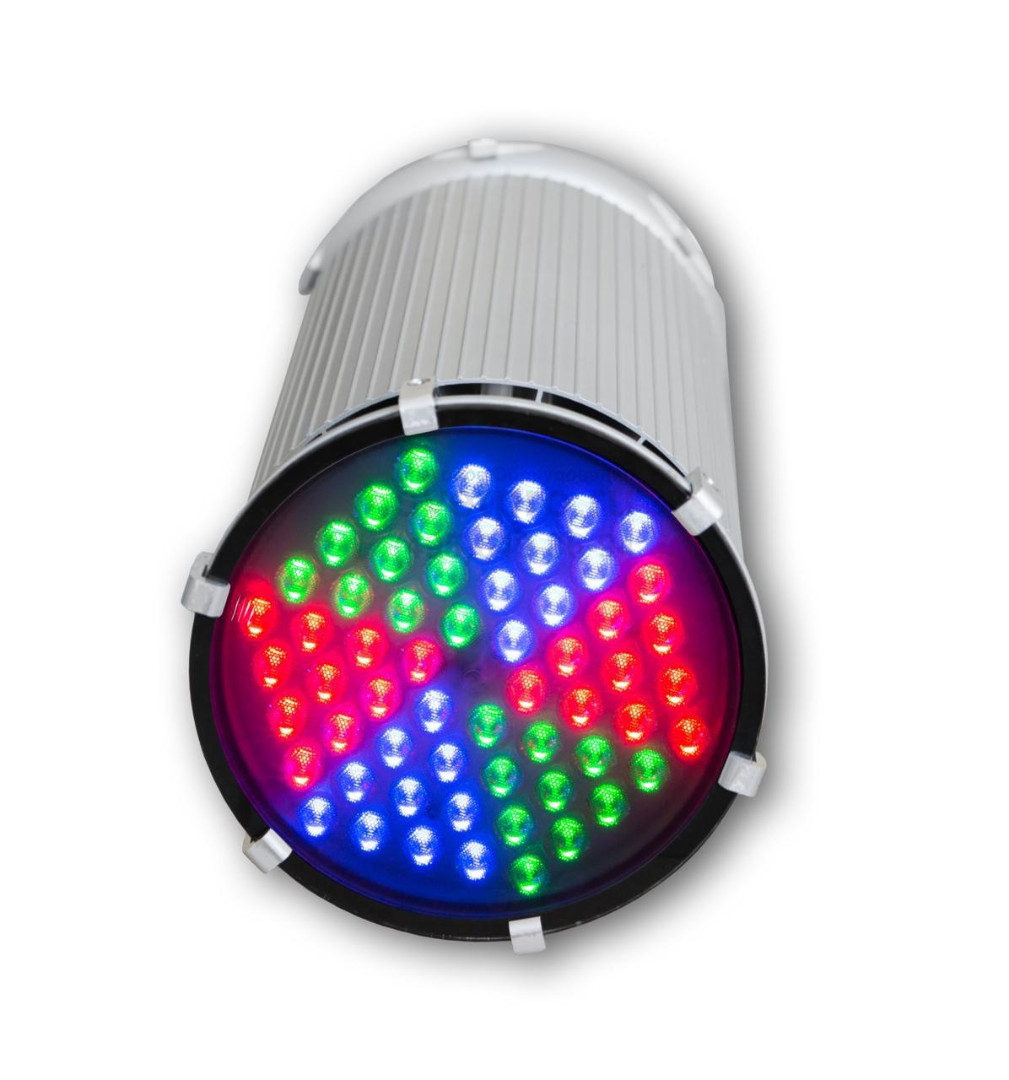

Ряд модификаций "ДБУ" может быть выполнен в RGB-исполнении. Многоцветная RGB-подсветка позволяет осветить объект любым цветом за счет смешения 3-х цветов: красного, синего и зеленого.
Гарантийный срок на светильники серии "ДБУ" - 5 лет.
Технические характеристики
Коэффициент мощности (cos φ), не менее |
0,96 |
Потребляемый ток светильника не более, А |
0,6-0,32 |
Рабочий ток светодиодов, А |
0,35-0,175 |
Количество светодиодов, шт |
60-120 |
Световой поток светодиодов (Tj=25°C), Лм |
4100-19200 |
Световой поток светильника (Та=25°С), Лм |
3500-16293 |

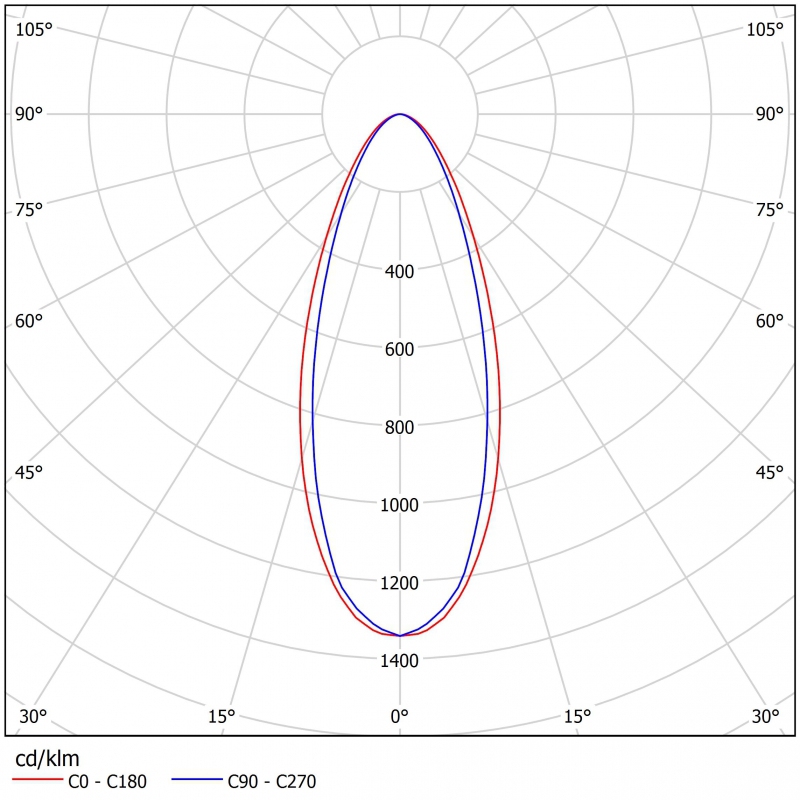

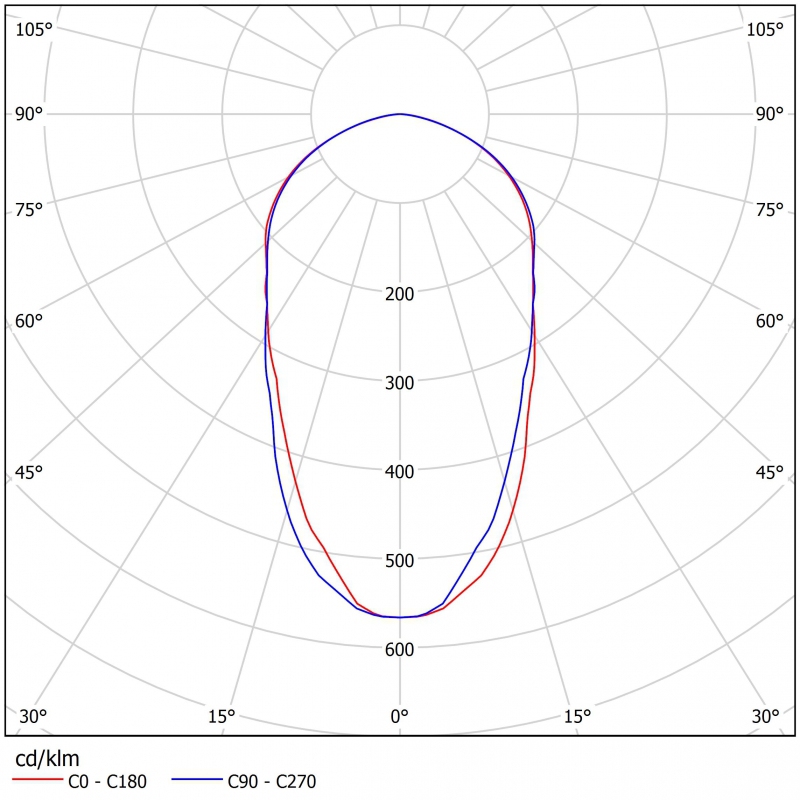

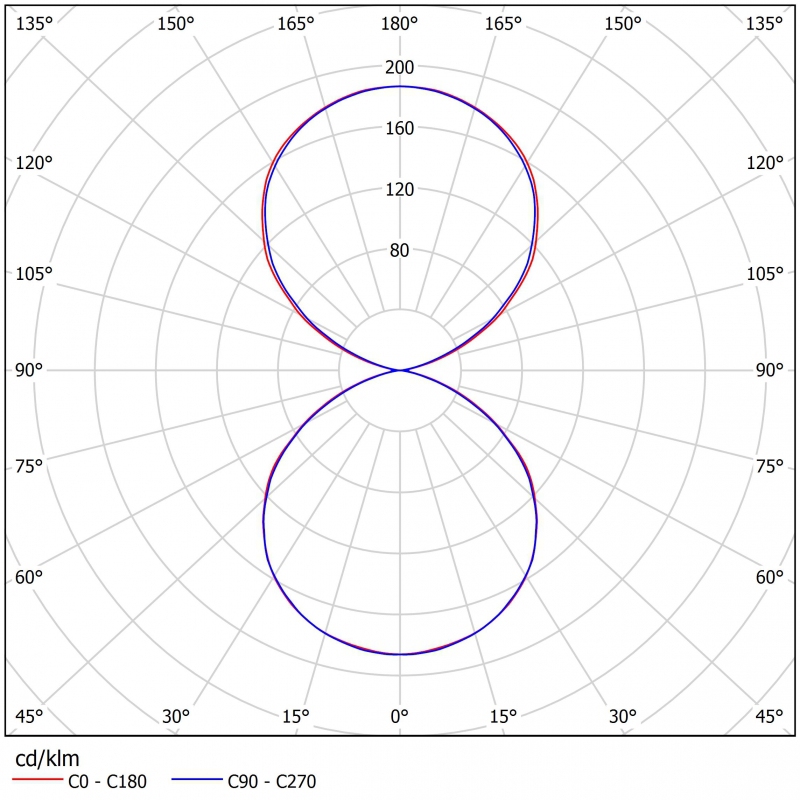

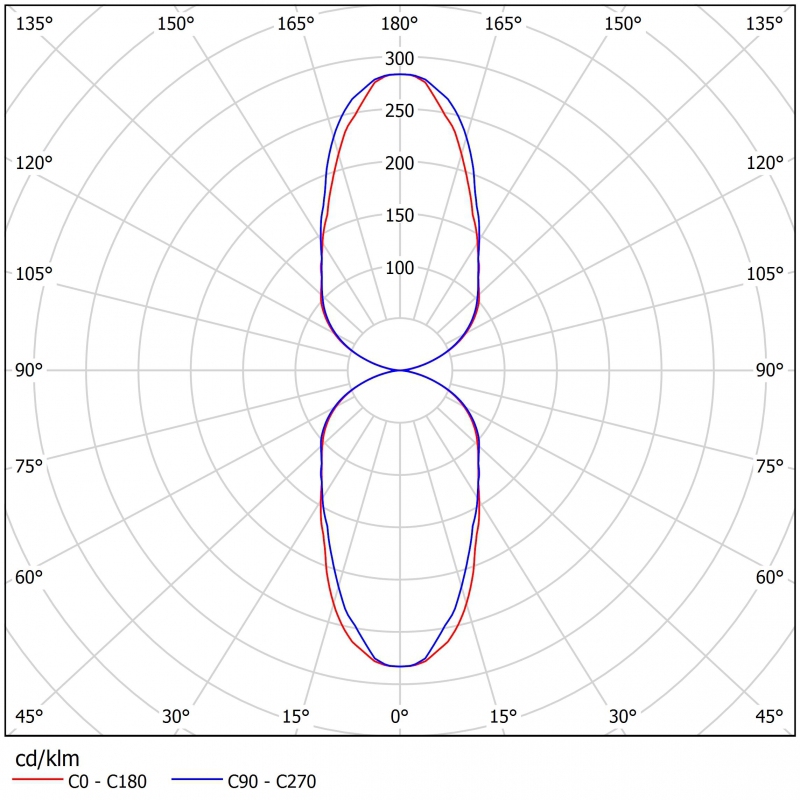

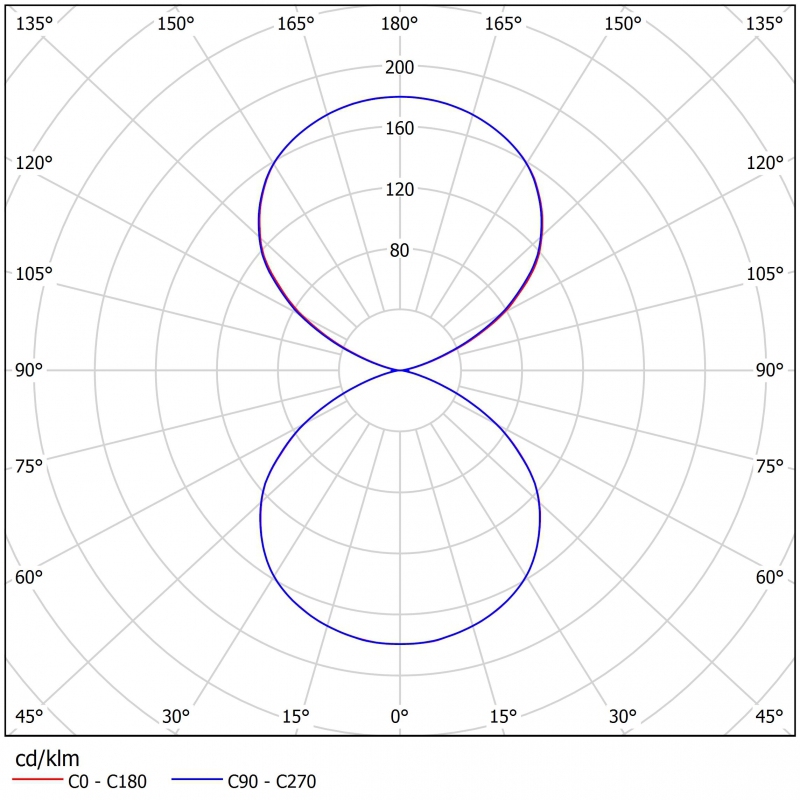

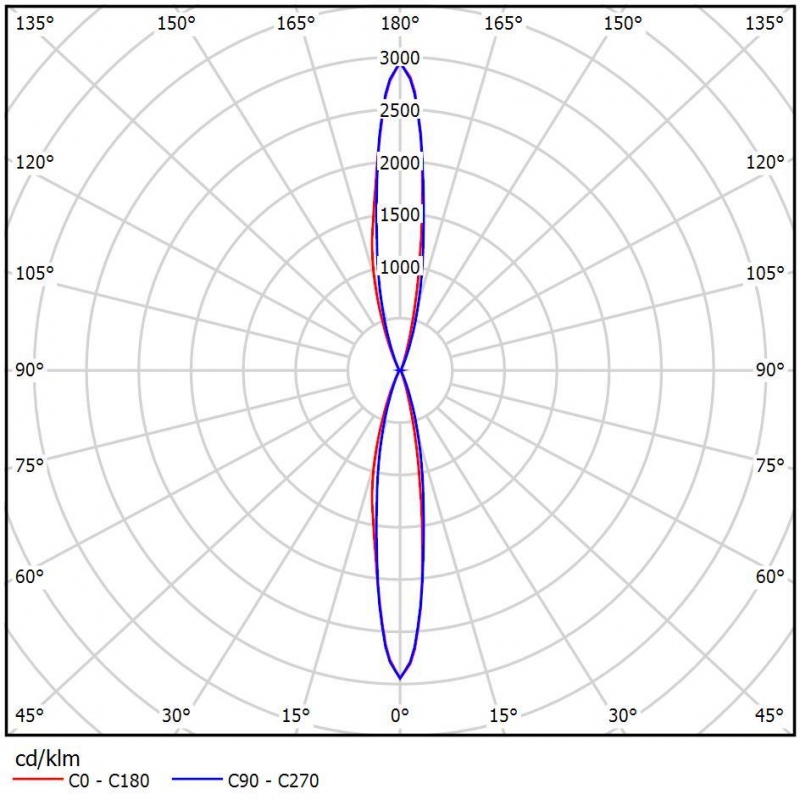

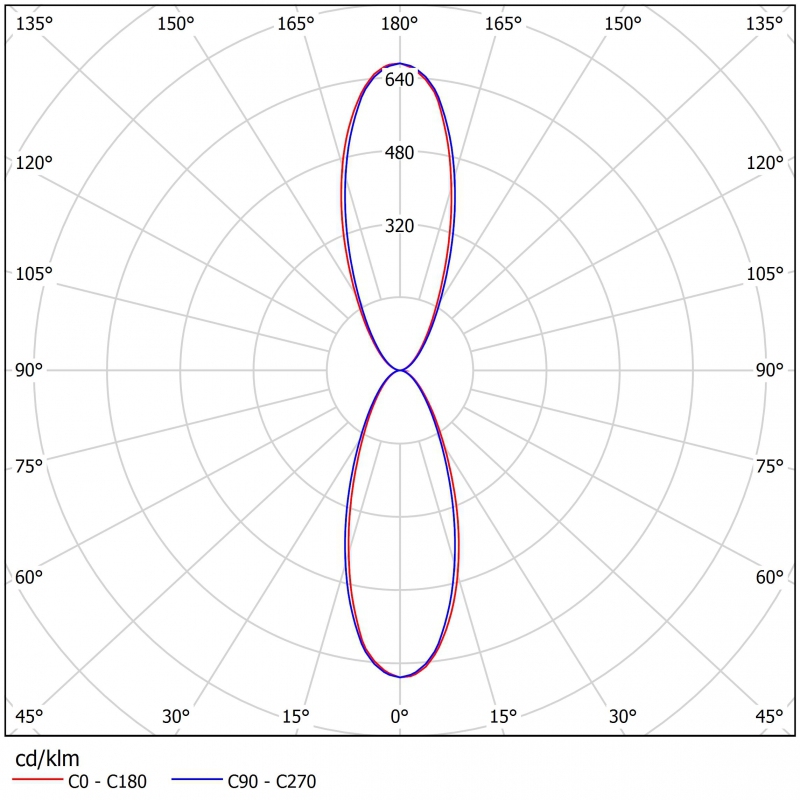

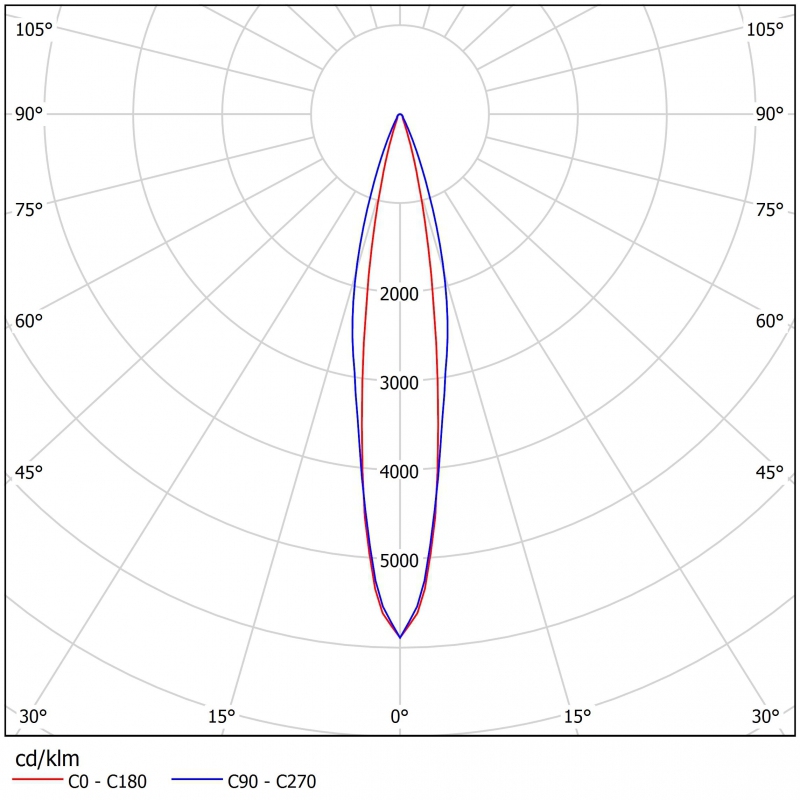

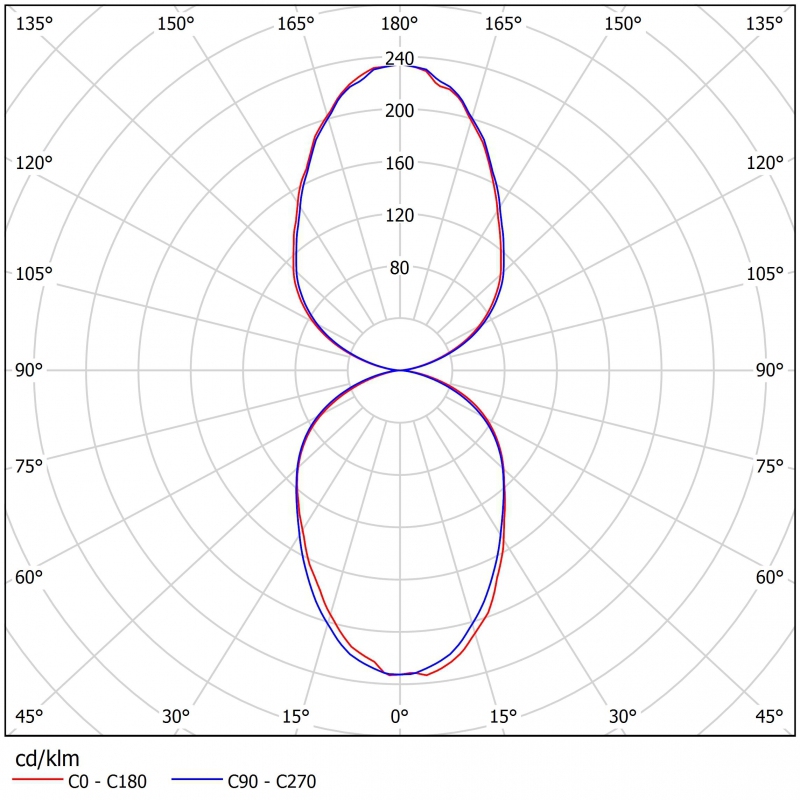

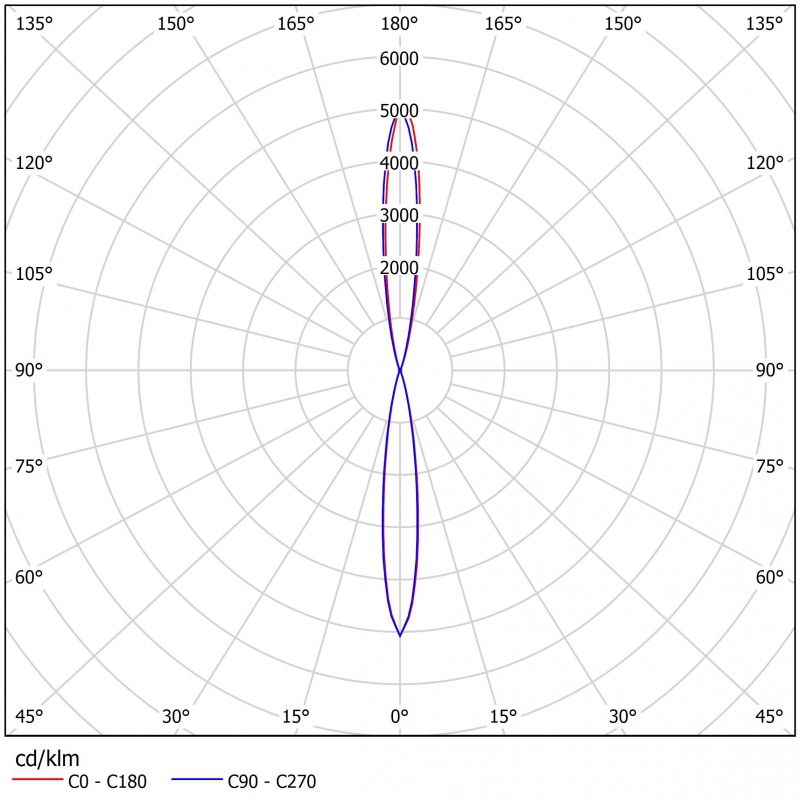

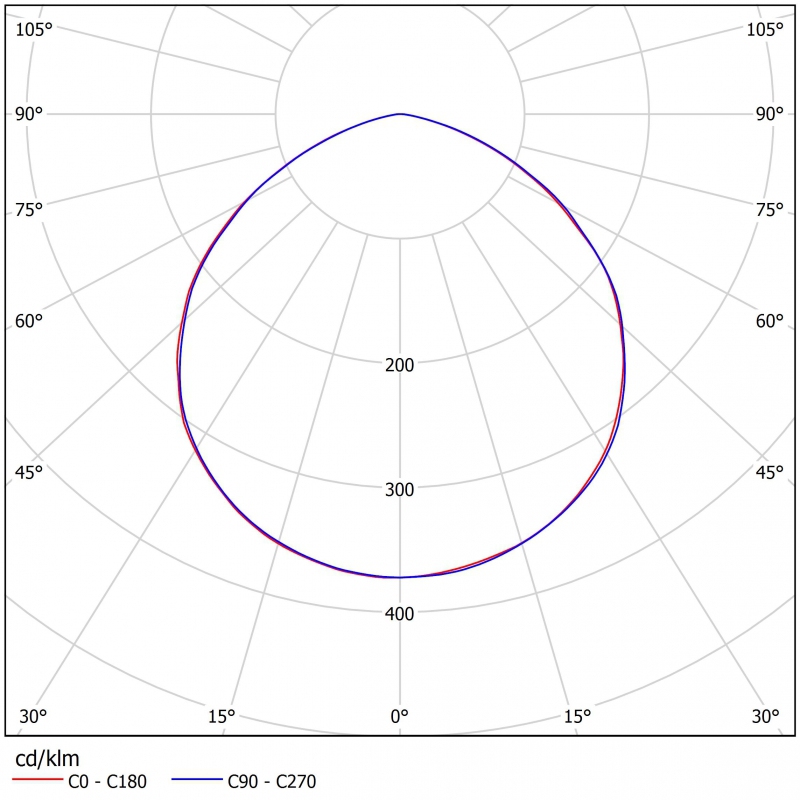

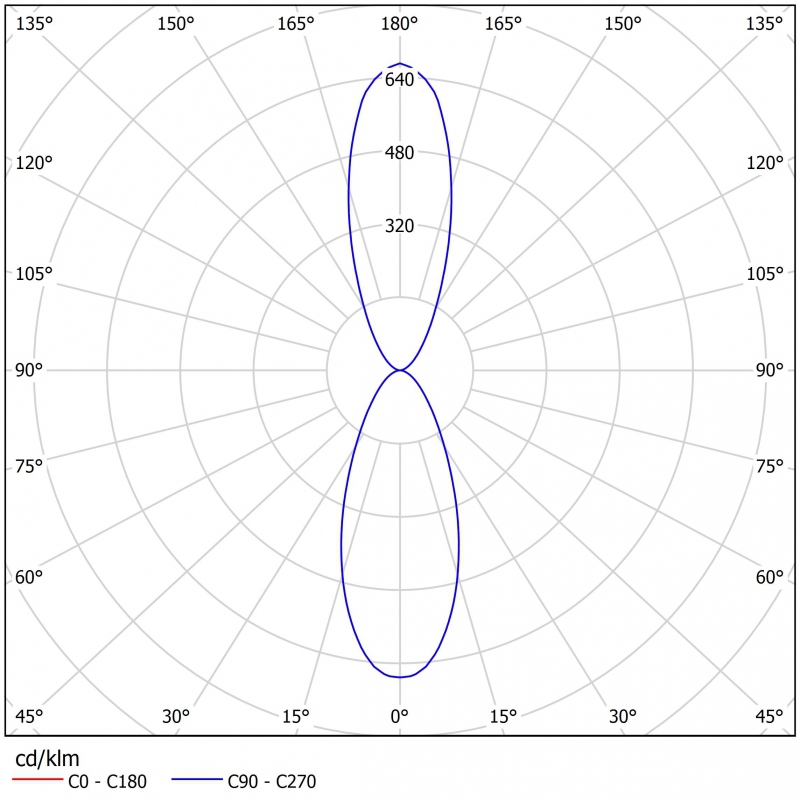

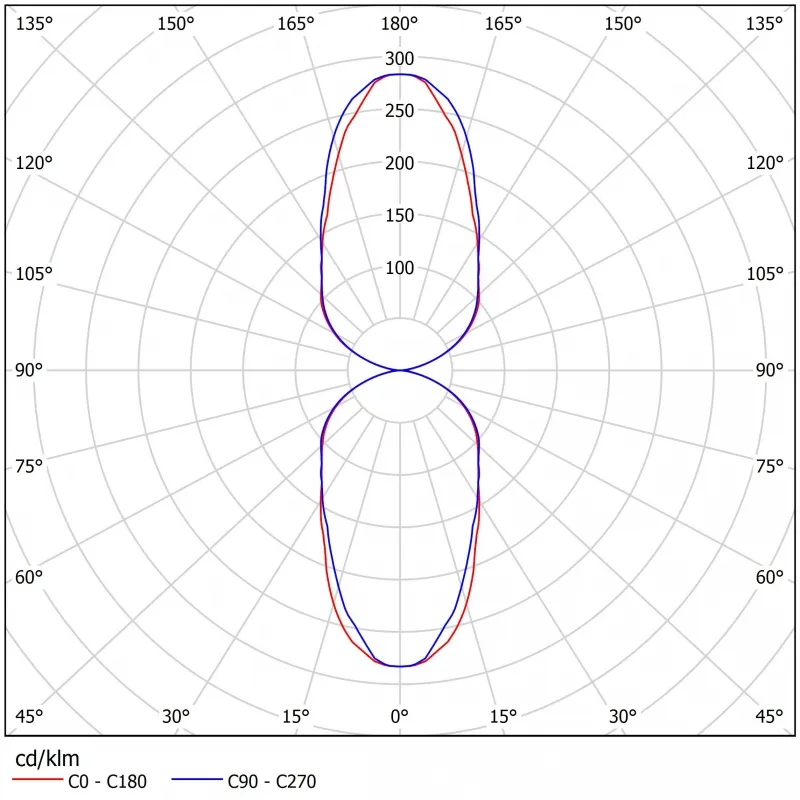

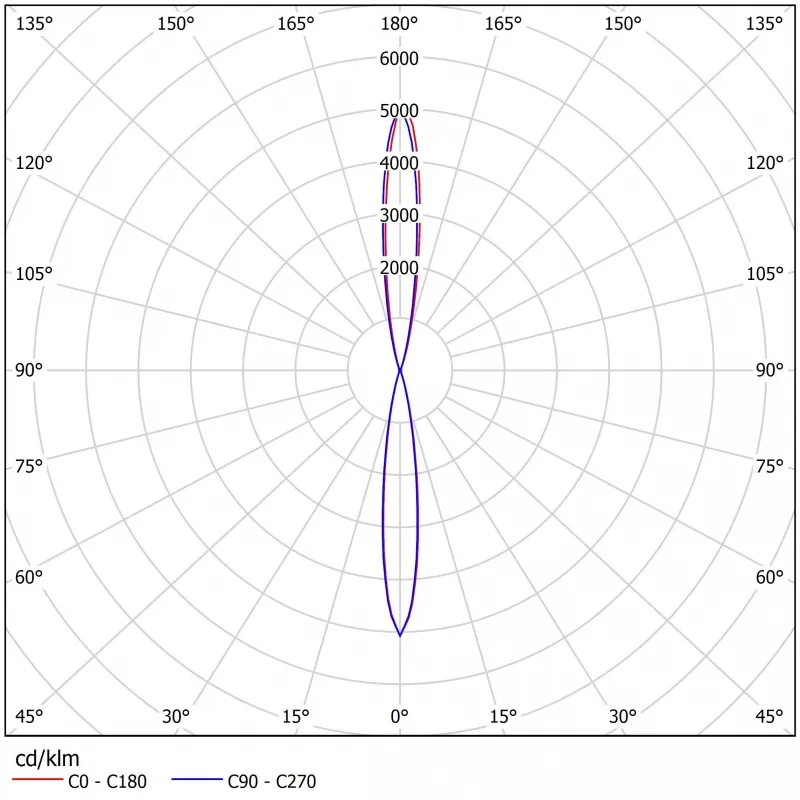

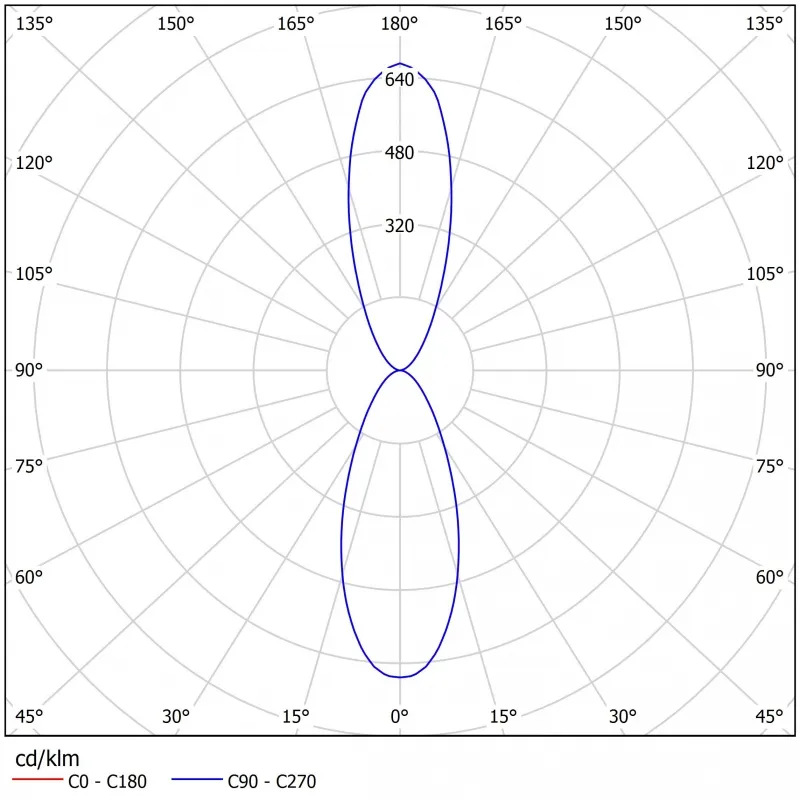

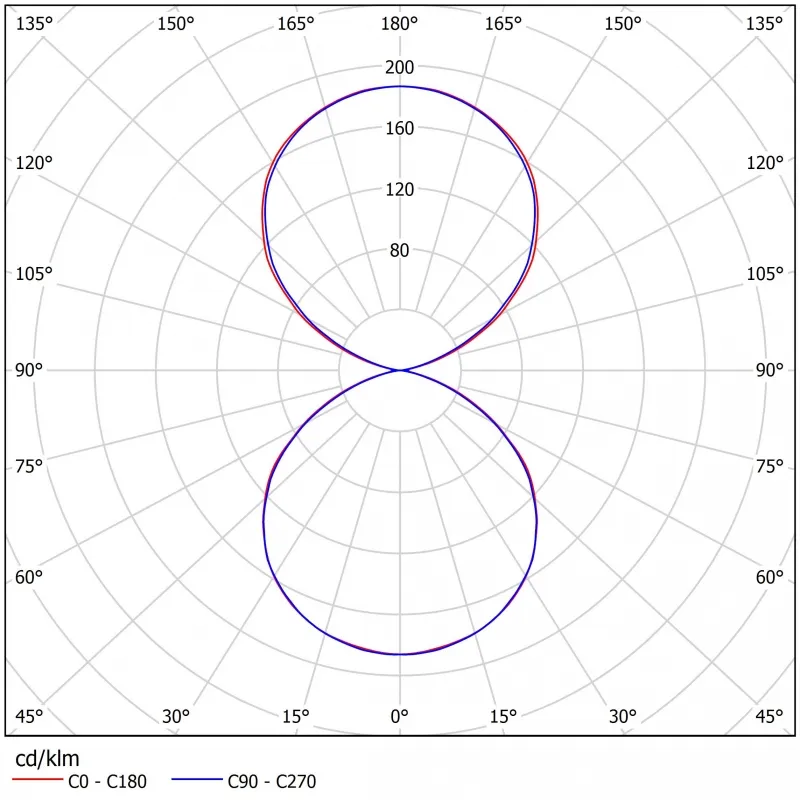

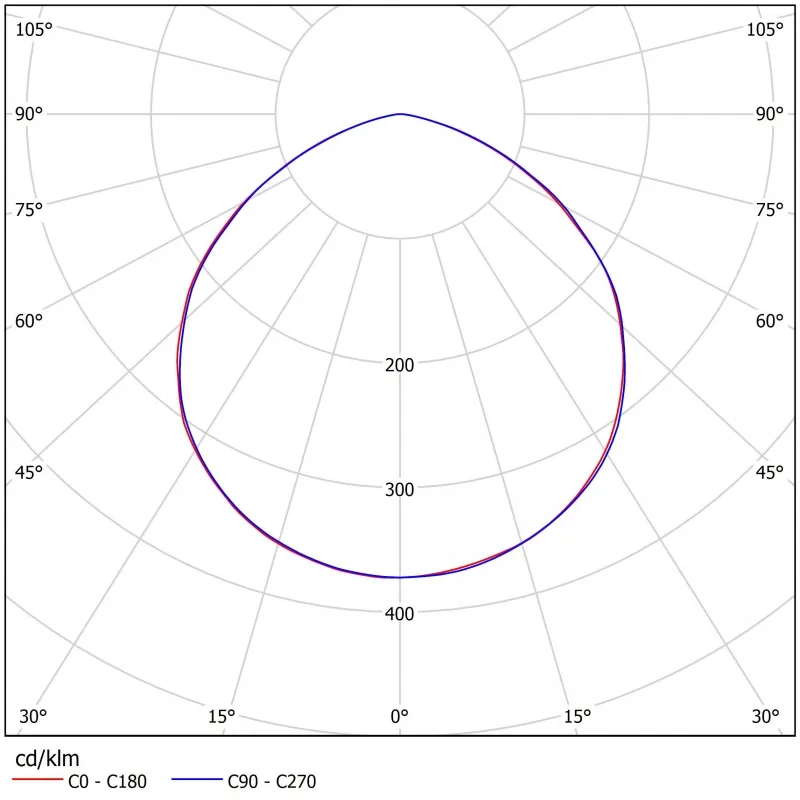

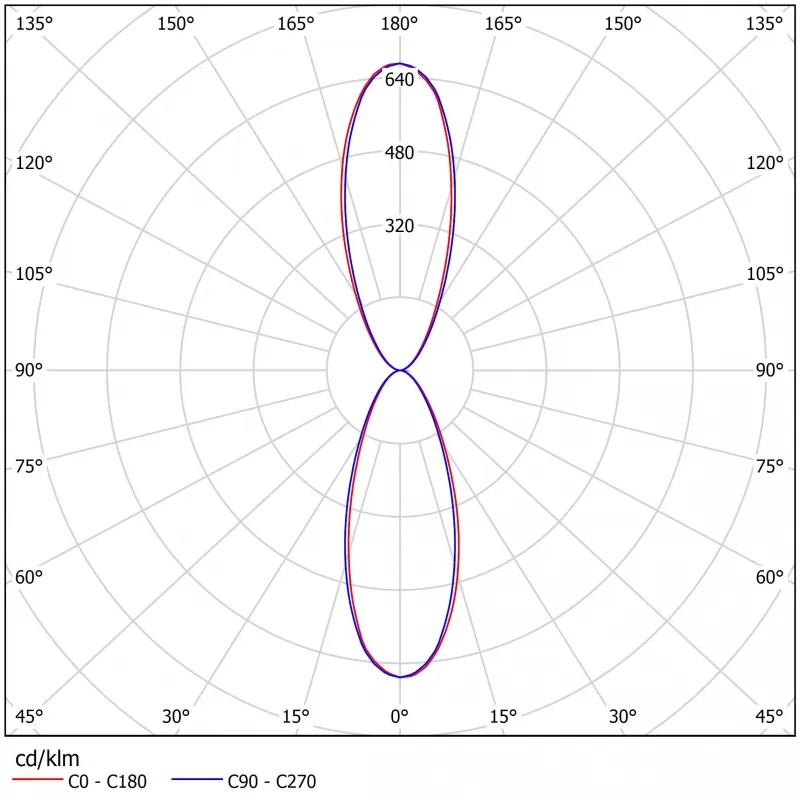

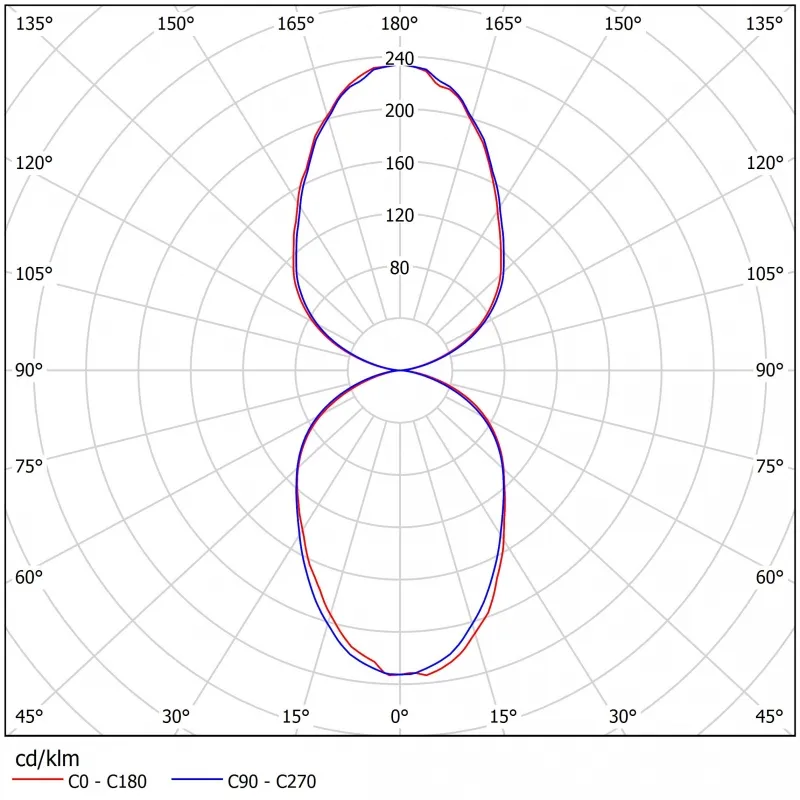

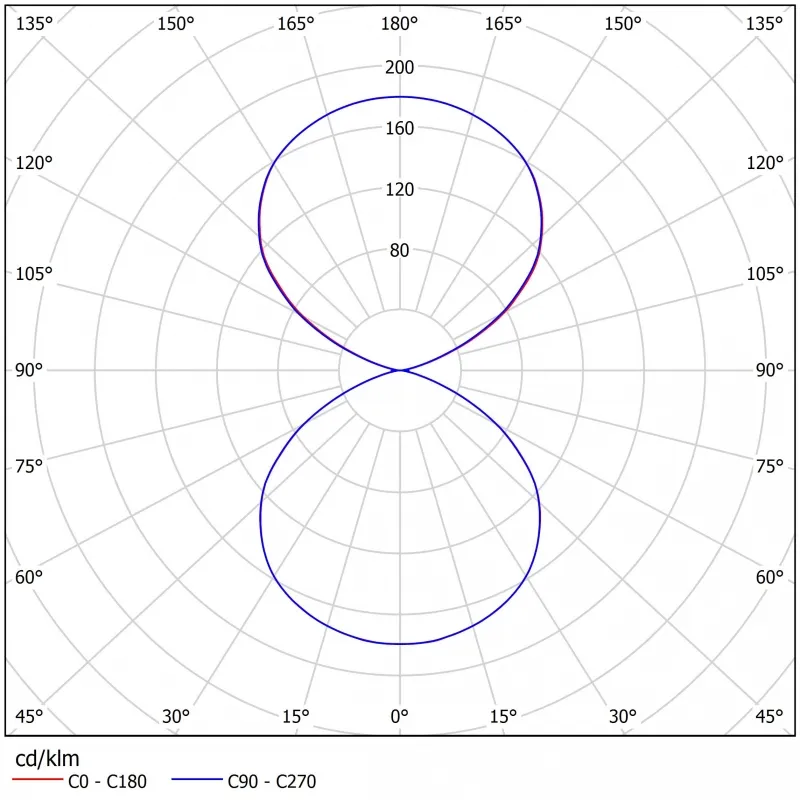

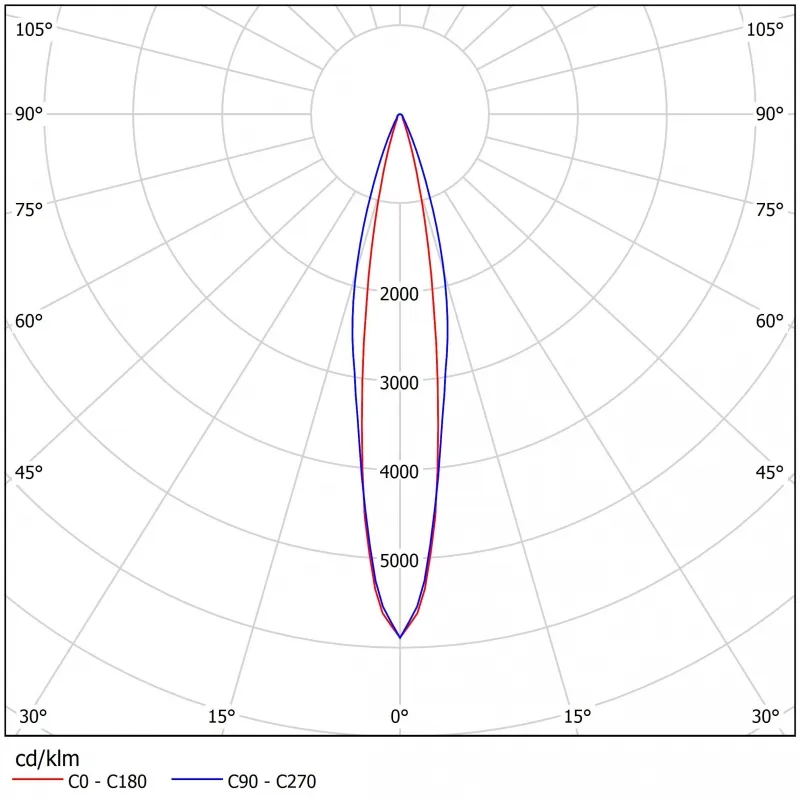

Тип кривой силы света |
Г-глубокая 60°, Д-косинусная 120°, К-концентрированная 15°, К-концентрированная 40° |
Корпус светильника |
сплав алюминия с полимерным покрытием |
Материал рассеивателя |
оптика ДСП Г60/К15/К40 (ПММА) + закаленное стекло |
Крепление |
накладное |
Габаритные размеры светильника,мм |
210х255х400/360/315 |
Масса светильника не более,кг |
7-10 |
Ресурс работы светильника не менее, ч |
50 000 |
Заводская гарантия на светильник, лет |
5 |
Таблица кодов заказа светильников
Модификация | Кол-во светодиодов | Потребляемая мощность, Вт | Световой поток, Лм | КСС | Схема |
---|---|---|---|---|---|
ДБУ 01-130-50-Г60 | 120 | 130 | 19200 | КСС | Размеры |
ДБУ 01-130-50-Д120 | 120 | 130 | 19200 | КСС | Размеры |
ДБУ 01-130-50-К15 | 120 | 130 | 19200 | КСС | Размеры |
ДБУ 01-130-50-К40 | 120 | 130 | 19200 | КСС | Размеры |
ДБУ 01-70-50-Г60 | 120 | 70 | 9600 | КСС | Размеры |
ДБУ 01-70-50-Д120 | 120 | 70 | 9600 | КСС | Размеры |
ДБУ 01-70-50-К15 | 120 | 70 | 9600 | КСС | Размеры |
ДБУ 01-70-50-К40 | 120 | 70 | 9600 | КСС | Размеры |
ДБУ 01-70-RGB-Г60 | 120 | 70 | 4100 | КСС | Размеры |
ДБУ 01-70-RGB-Д120 | 120 | 70 | 4100 | КСС | Размеры |
ДБУ 01-70-RGB-К15 | 120 | 70 | 4100 | КСС | Размеры |
ДБУ 01-70-RGB-К40 | 120 | 70 | 4100 | КСС | Размеры |
ДБУ 11-70-50-Г60 | 60 | 70 | 9300 | КСС | Размеры |
ДБУ 11-70-50-Д120 | 60 | 70 | 9300 | КСС | Размеры |
ДБУ 11-70-50-К15 | 60 | 70 | 9300 | КСС | Размеры |
ДБУ 11-70-50-К40 | 60 | 70 | 9300 | КСС | Размеры |
