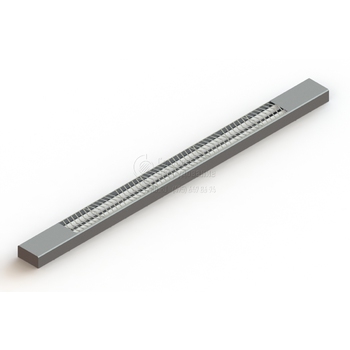

BR-LED-G13 под светодиодные трубки
Область применения: |
|
Назначение: |
|
Источник света: | Светодиодная лампа (LED) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | BR-LED-G13 |
Мощность: | 9-24 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ
Эксплуатационные параметры светильников BR-LED-G13 соответствуют требованиям, предъявляемым при освещении торговых залов, офисов, административных и общественных объектов.
Способ монтажа, реализуемый посредством комплектов принадлежностей: подвесной и накладной. Длина тросовых подвесов: 1,0; 2,0; 4,0 метра. Изделия устанавливаются одиночно или образуют модульную конструкцию. Соединительные элементы различной конфигурации входят в перечень принадлежностей, приобретаемых дополнительно.
Модельный ряд включает одно- и двухламповые версии, мощность ламп: 9, 18, 24 Ватта. Для минимизации слепящего действия в состав изделия включаются решетки. Их количество определено модификацией изделия (2, 4, 5).

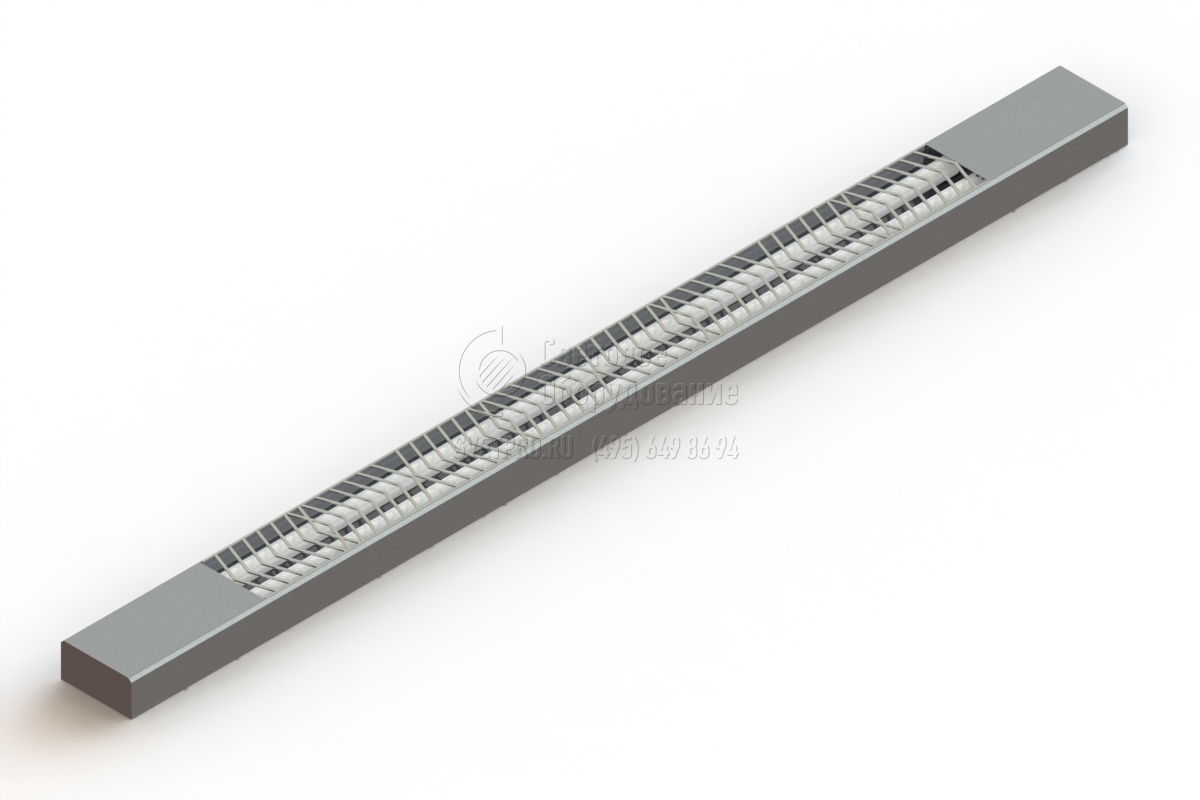

Корпус светильника BR-LED-G13 образован из алюминиевого профиля. Продольное сечение – прямоугольное. Торцы закрываются стальными заглушками, окрашенными, как и корпус, в базовые цвета: белый, черный, серебро. Иной цвет применяется на основании заявки. Части корпуса, находящиеся вне светового окна, закрываются алюминиевым тубусом (принадлежность). Он выполнен с шинопроводом и без него.
Модульный светильник прямоугольного поперечного сечения. Корпус светильника изготовлен из алюминиевого профиля.
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии BR-LED-G13 можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

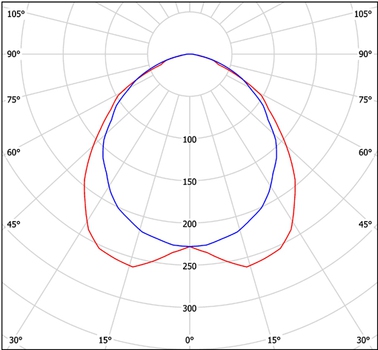

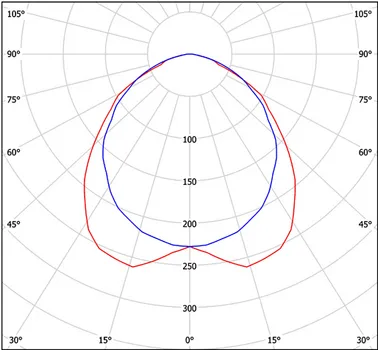

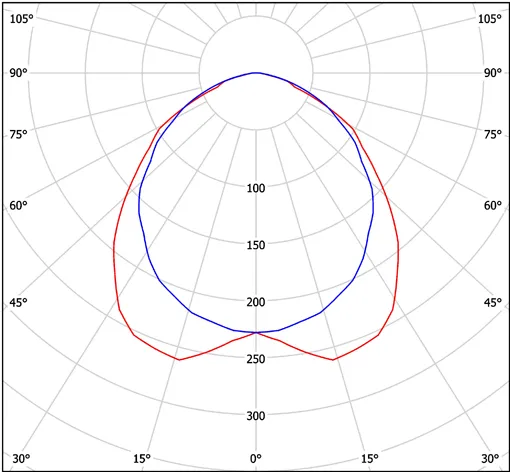

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.

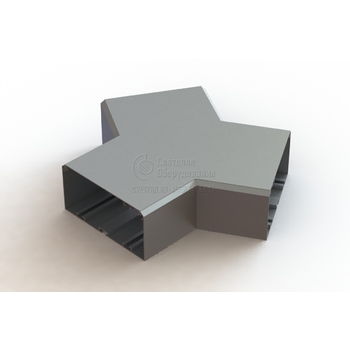

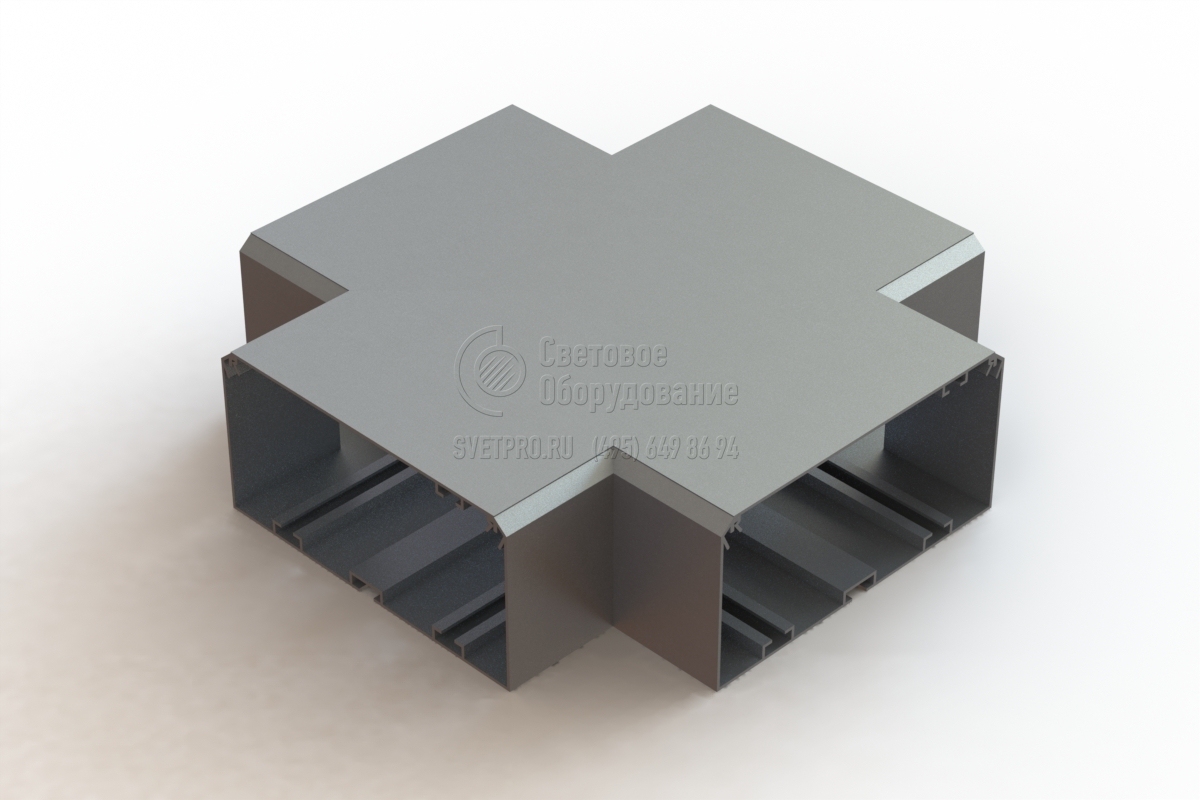

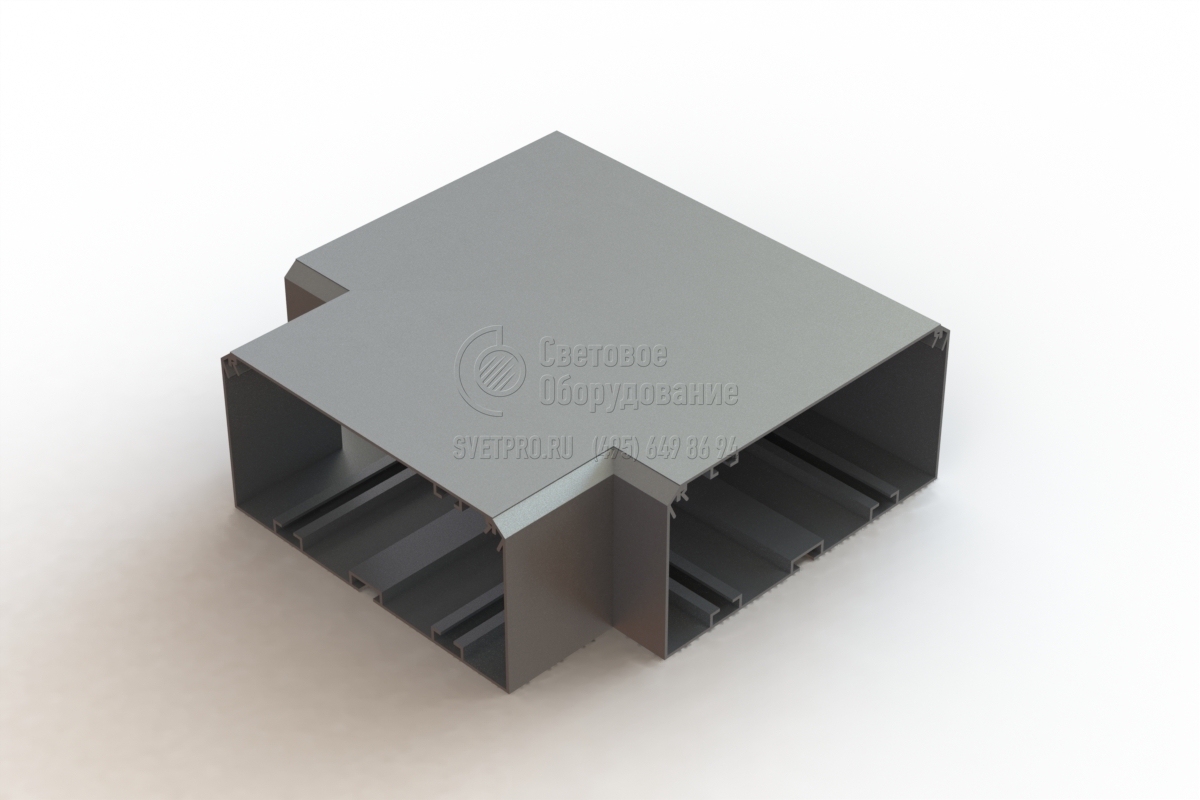

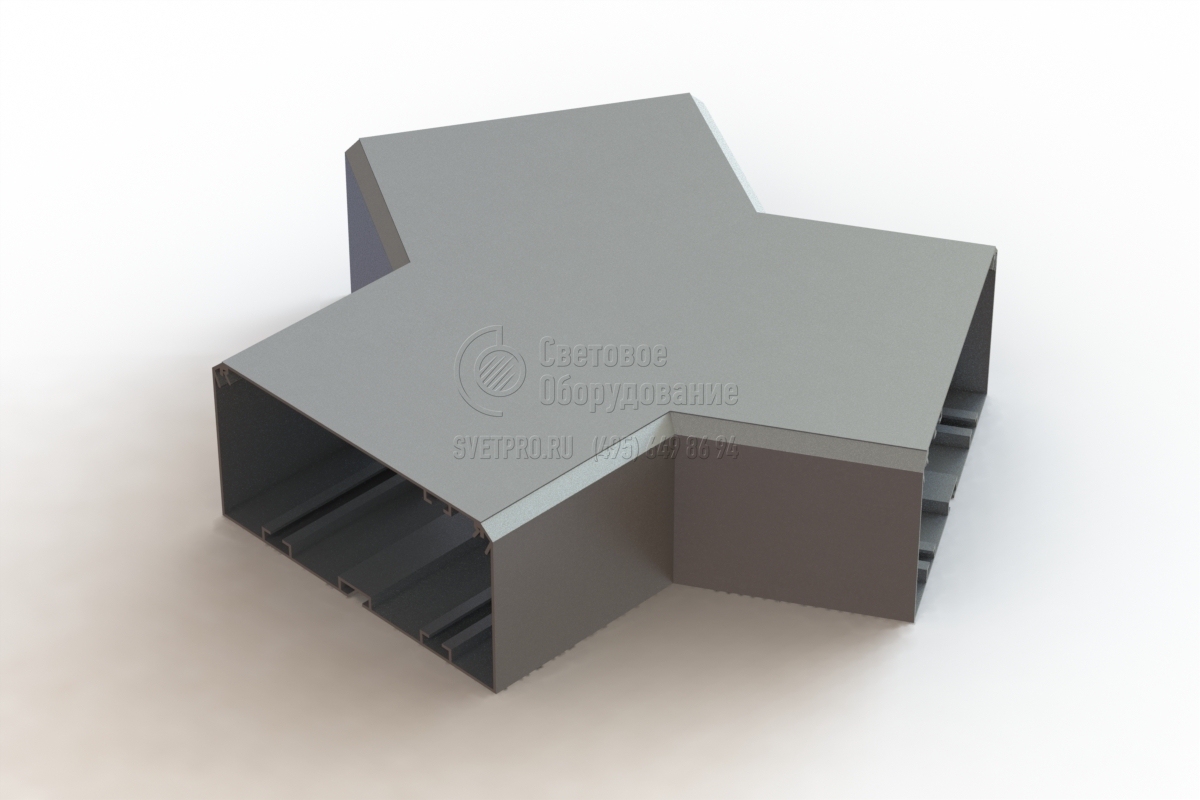

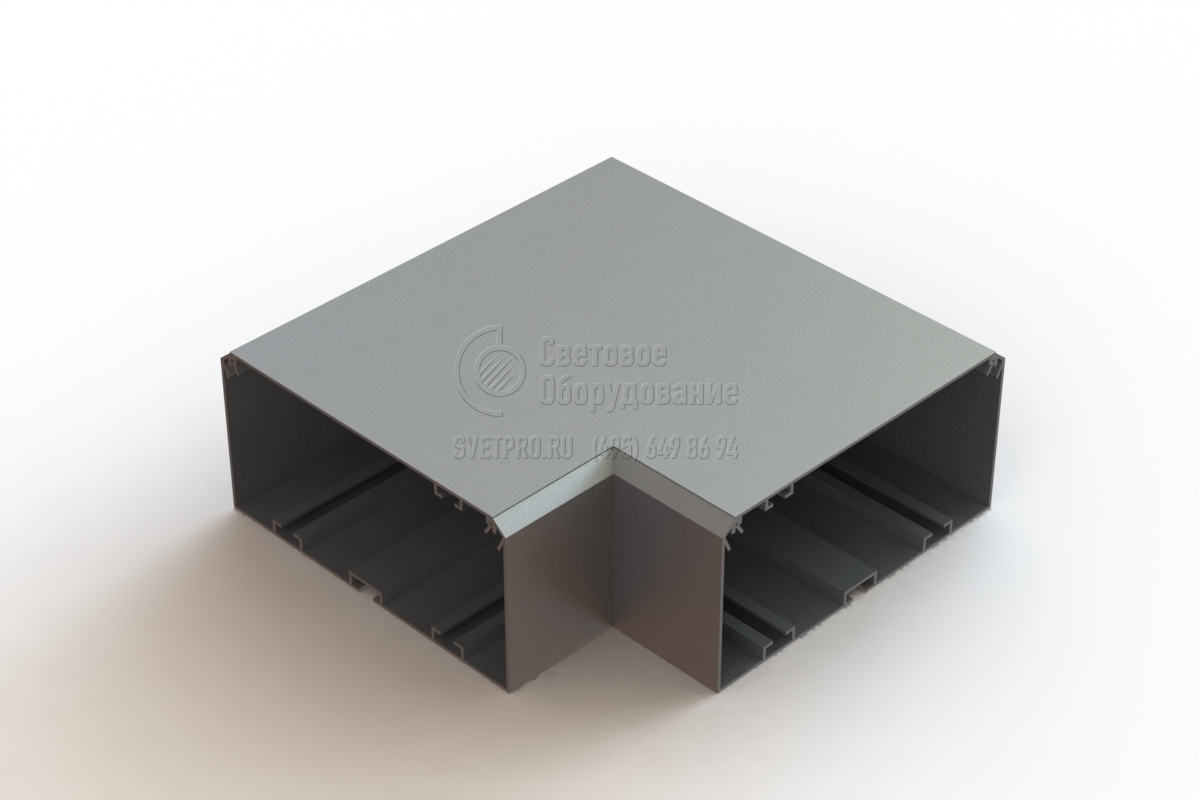

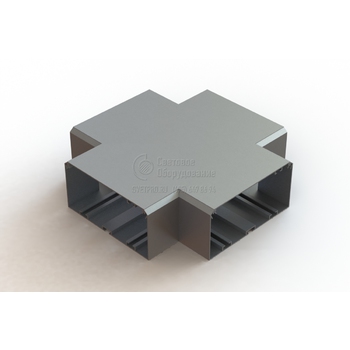

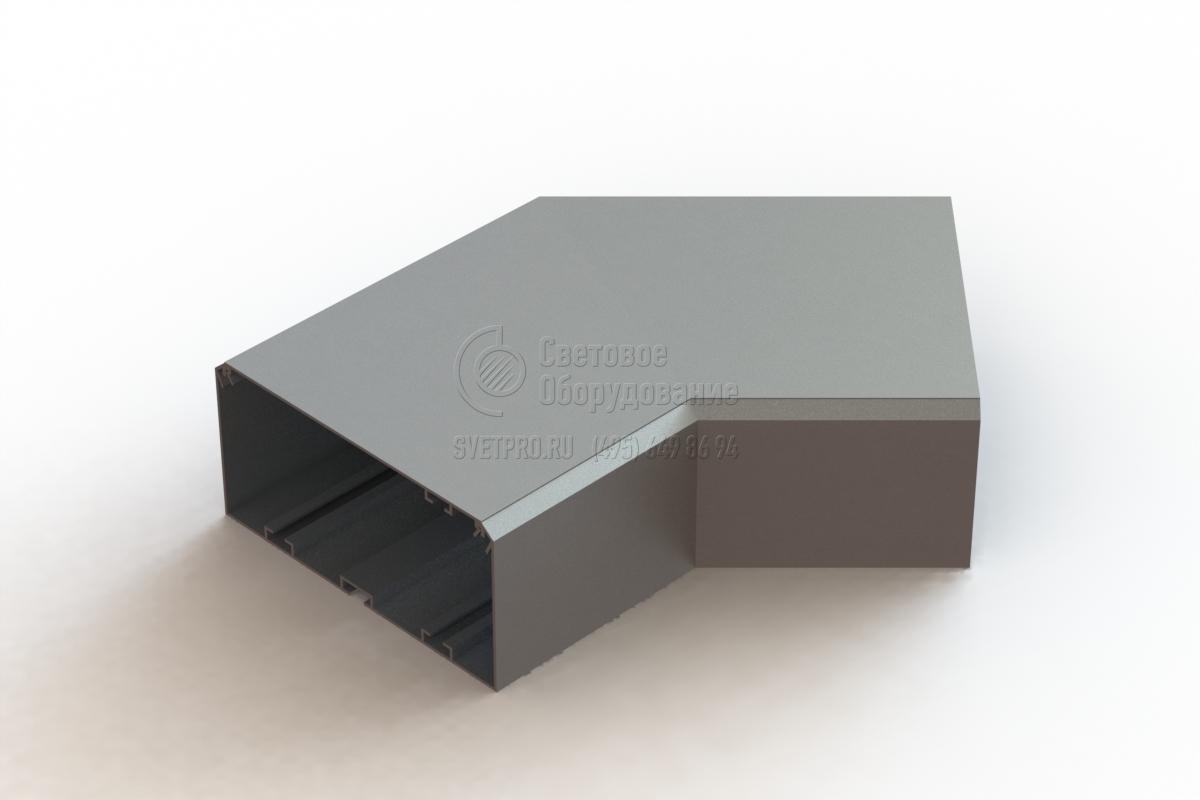

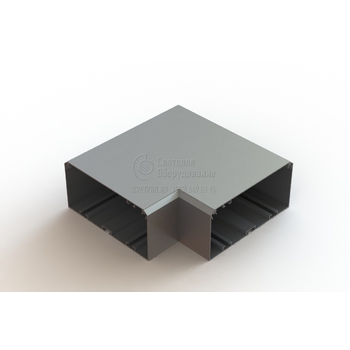

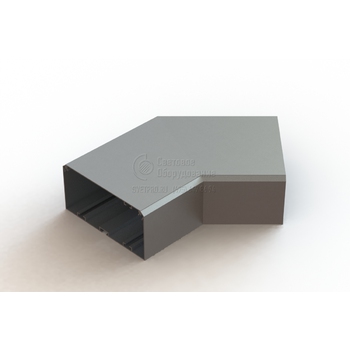

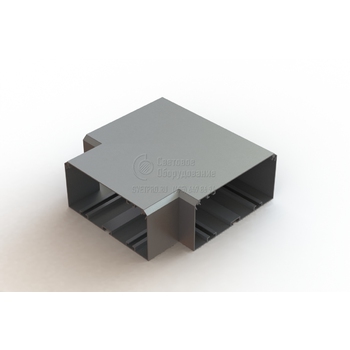

Cоединения
Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.
Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

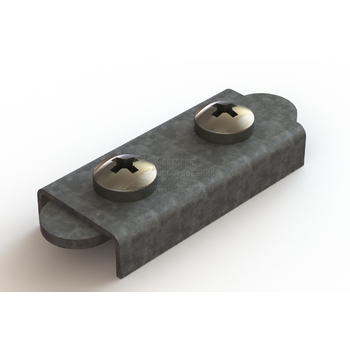

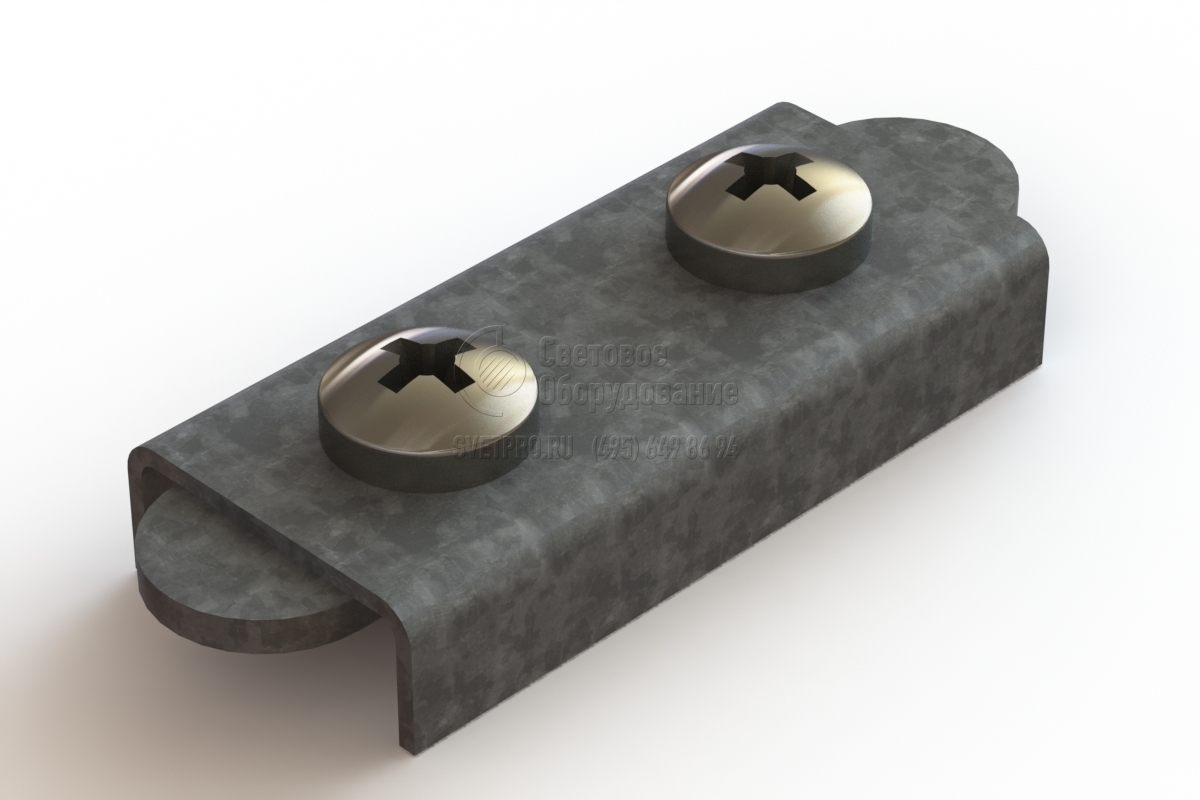

103-100017-0 | Комплект креплений (2 шт) UNI-I Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

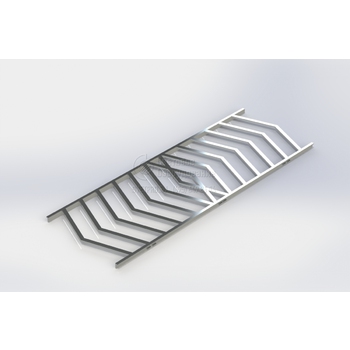

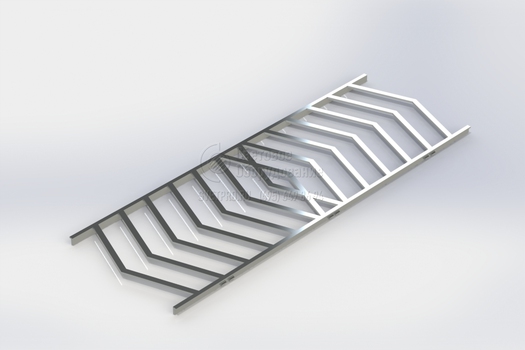

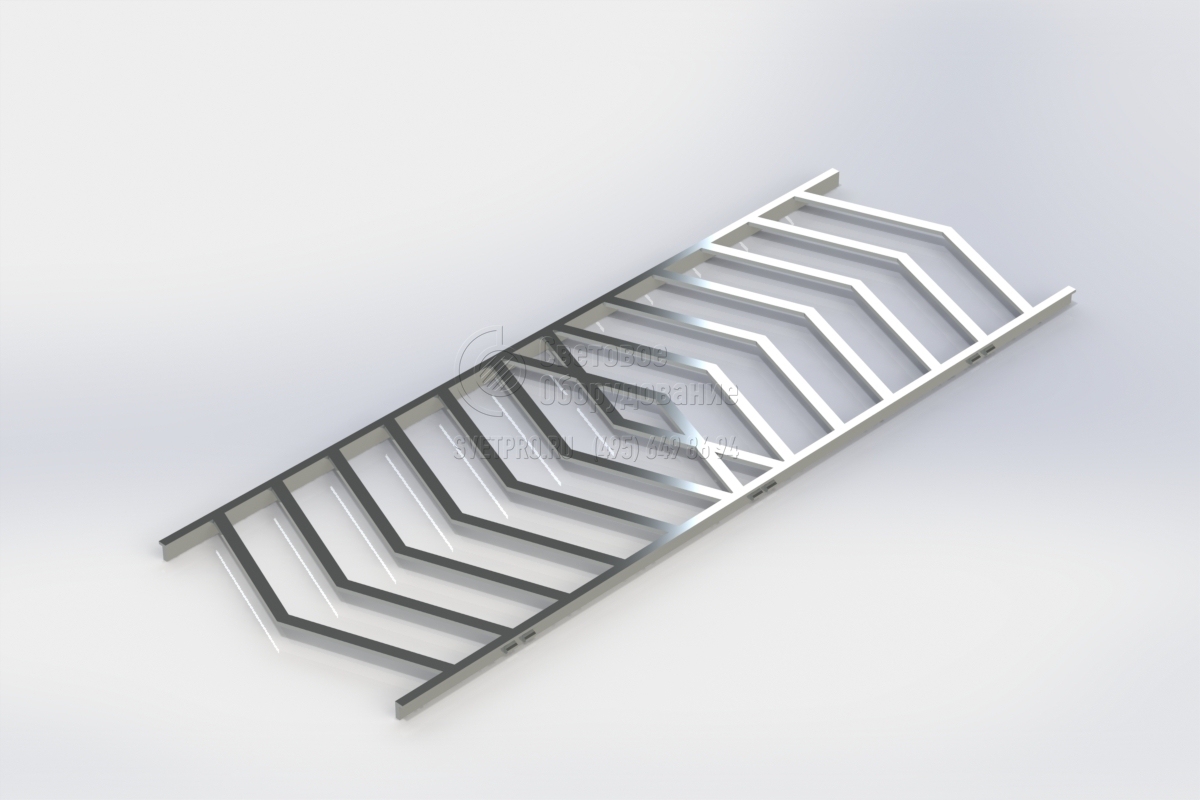

Решетки
Материал: полистирол - прозрачная, ABS пластик - белая, хром.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100047-1 | Решетка BR Halla lighting белый | |
103-100047-4 | Решетка BR Halla lighting прозрачный | |
103-100047-5 | Решетка BR Halla lighting хром |

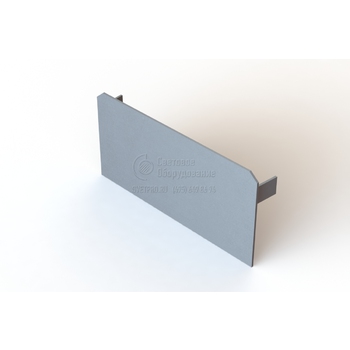

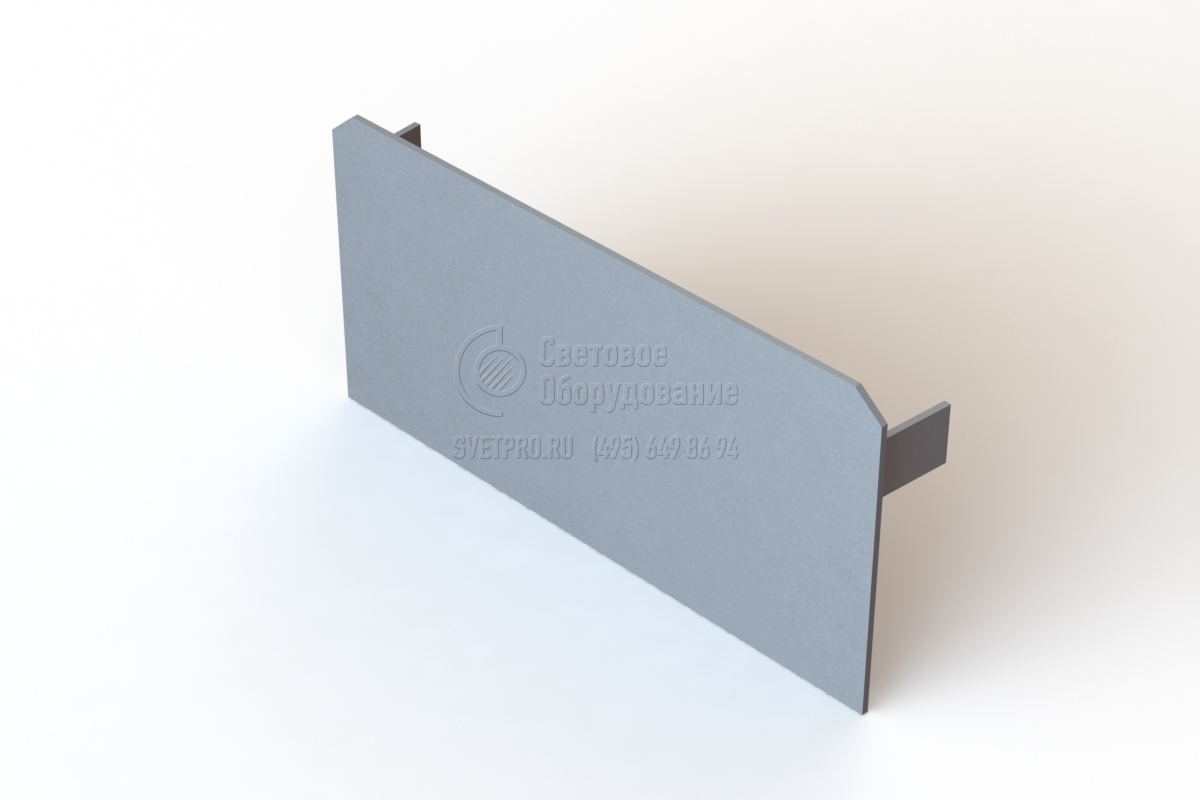

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100006-1 | Заглушка BR-C-M Halla lighting белый | |
103-100006-2 | Заглушка BR-C-M Halla lighting серебро | |
103-100006-3 | Заглушка BR-C-M Halla lighting черный |

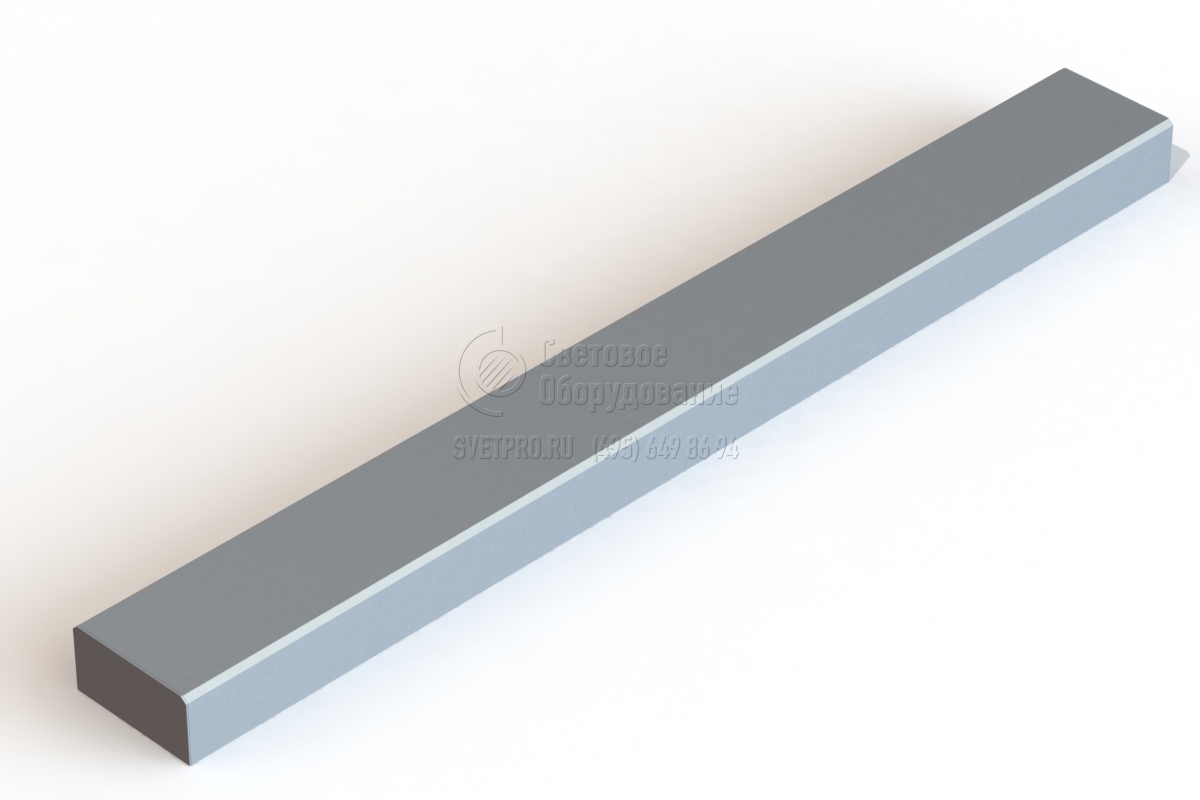

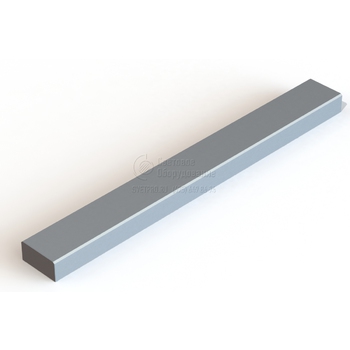

Тубусы
Корпус алюминиевый, покрытый порошковой краской.

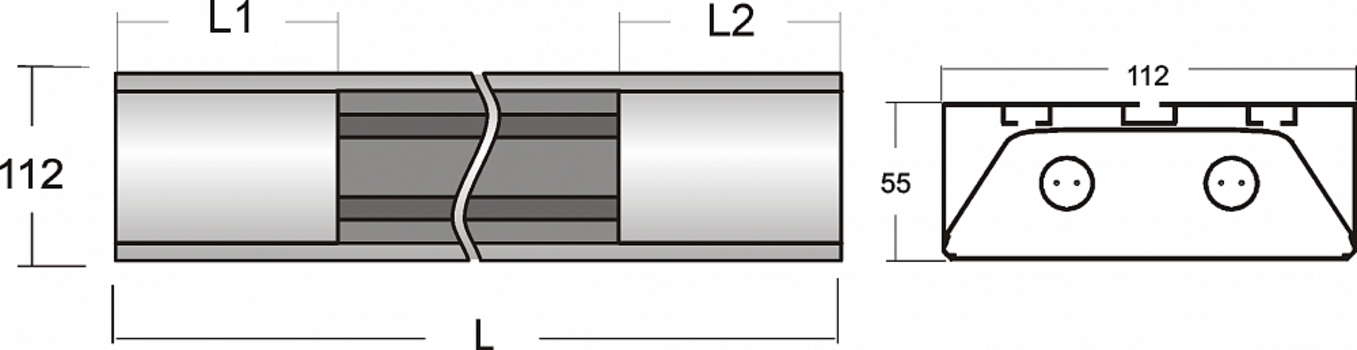

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Количество ламп, шт |
Мощность, Вт |
Количество решеток, шт |
Длина L, мм |
Длина крышки L1, мм |
Длина крышки L2, мм |
Масса, гр |
---|---|---|---|---|---|---|---|---|
101-100105-1 |
белый |
2 |
18 |
4 |
1434 |
142 |
142 |
1 610 |
101-100105-2 |
серебро |
2 |
18 |
4 |
1434 |
142 |
142 |
1 610 |
101-100105-3 |
черный |
2 |
18 |
4 |
1434 |
142 |
142 |
1 610 |
101-100106-1 |
белый |
2 |
24 |
5 |
1720 |
142 |
142 |
1 940 |
101-100106-2 |
серебро |
2 |
24 |
5 |
1720 |
142 |
142 |
1 940 |
101-100106-3 |
черный |
2 |
24 |
5 |
1720 |
142 |
142 |
1 940 |
101-100107-1 |
белый |
2 |
9 |
2 |
860 |
142 |
142 |
1 050 |
101-100107-2 |
серебро |
2 |
9 |
2 |
860 |
142 |
142 |
1 050 |
101-100107-3 |
черный |
2 |
9 |
2 |
860 |
142 |
142 |
1 050 |
101-100494-1 |
белый |
1 |
9 |
2 |
860 |
142 |
142 |
1 050 |
101-100494-2 |
серебро |
1 |
9 |
2 |
860 |
142 |
142 |
1 050 |
101-100494-3 |
черный |
1 |
9 |
2 |
860 |
142 |
142 |
1 050 |
101-100495-1 |
белый |
1 |
18 |
4 |
1434 |
142 |
142 |
1 610 |
101-100495-2 |
серебро |
1 |
18 |
4 |
1434 |
142 |
142 |
1 610 |
101-100495-3 |
черный |
1 |
18 |
4 |
1434 |
142 |
142 |
1 610 |
101-100496-1 |
белый |
1 |
24 |
5 |
1720 |
142 |
142 |
1 940 |
101-100496-2 |
серебро |
1 |
24 |
5 |
1720 |
142 |
142 |
1 940 |
101-100496-3 |
черный |
1 |
24 |
5 |
1720 |
142 |
142 |
1 940 |
