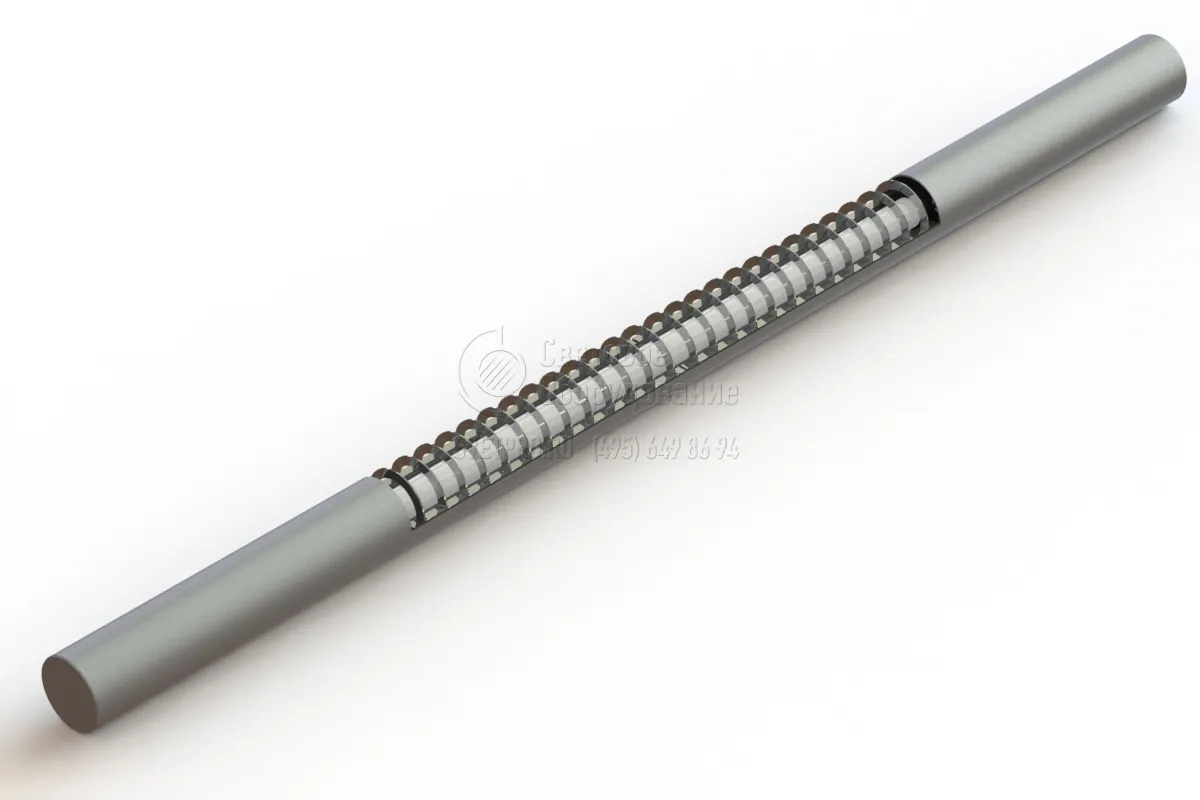

ZS-LED-G13 под светодиодные трубки
Область применения: |
|
Назначение: |
|
Источник света: | Светодиодная лампа (LED) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | ZS-LED-G13 |
Мощность: | 9-24 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ
Светильники ZS-LED-G13 имеют аналогию с осветительными приборами, работающими с лампами Т8. Область их применения: внутреннее освещение объектов торговли, офисов, административных и общественных зданий.
Осветительные приборы с применением принадлежностей монтируются одиночно или в модульные линии. В состав предлагаемых изделий входят: подвесы, соединения, крепления, заглушки, тубусы (в том числе с шинопроводом).
Модельный ряд светильника построен на мощности (9, 18, 24 Вт) и габарите (860, 1416, 1706 мм) источника света. Положение лампы симметричное. Модель имеет модификации, которые могут применяться в качестве аварийных светильников (1 час).
Корпус, изготовленный из алюминиевого профиля, отличает круглое поперечное сечение. Доступен выбор цветовых версий и окрашивание по индивидуальному заказу. Оптические элементы (принадлежности) позволяют корректировать световой поток и минимизировать слепящее действие. К выбору предложены решетки (белые, хромированные, прозрачные) и рассеиватели (матовые и прозрачные).

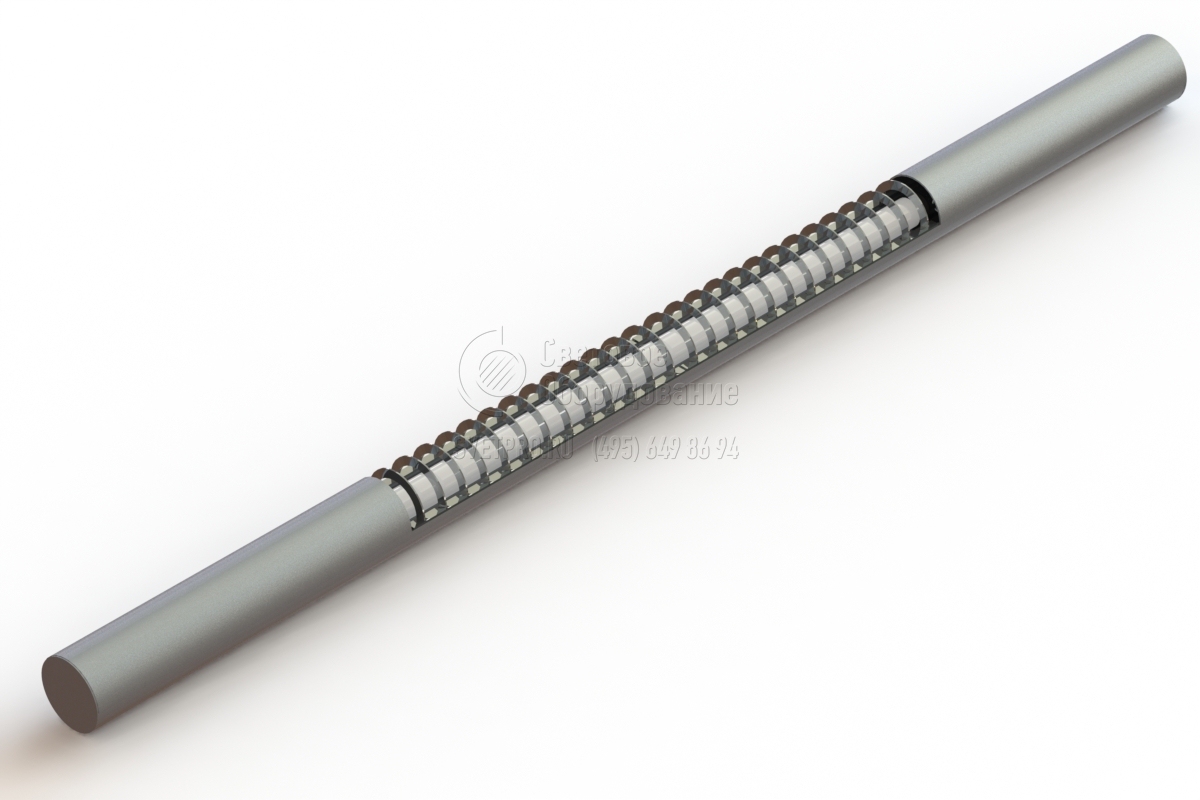

Модульный светильник круглого поперечного сечения. Корпус светильника изготовлен из алюминиевого профиля.
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Светильник ZS/2A к шинопроводу - укомплектован двумя заглушками.
Длительность работы в аварийном режиме – 1 час.
Монтаж
Светильники серии ZS-LED-G13 можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

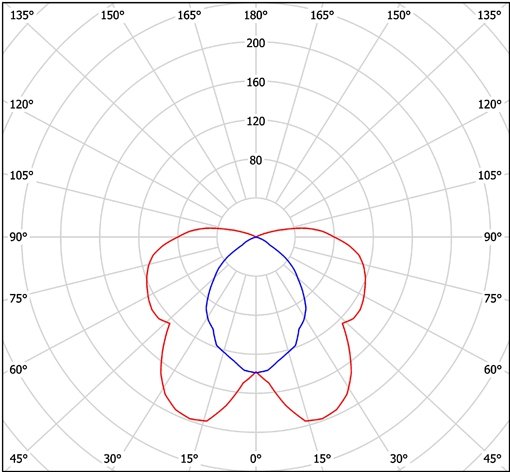

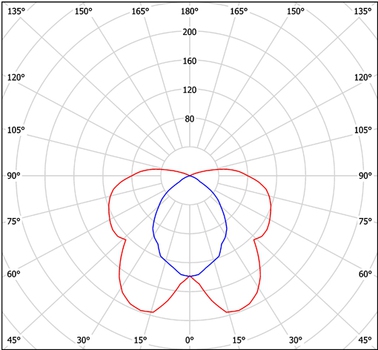

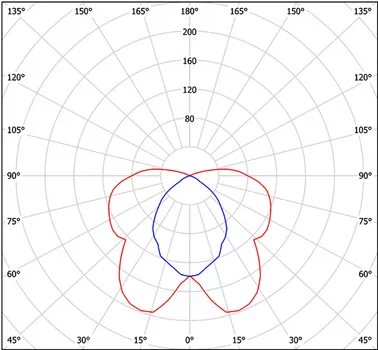

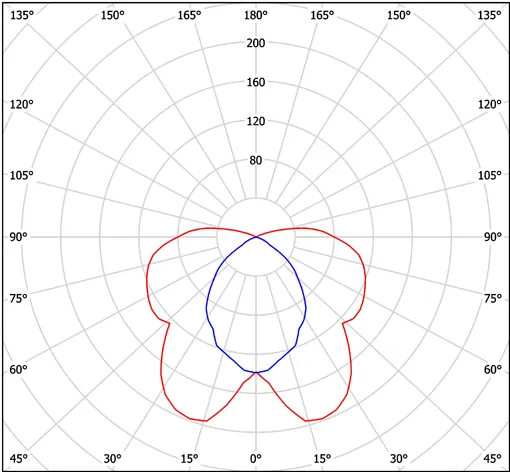

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.

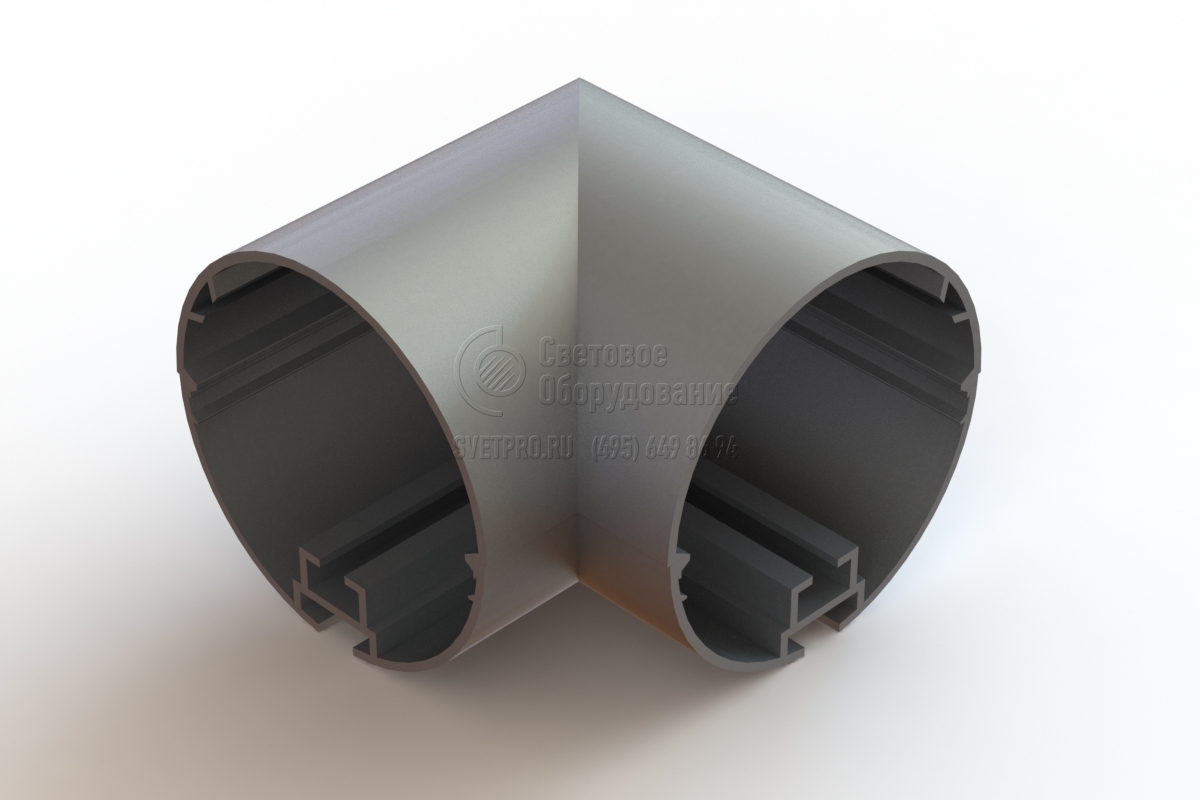

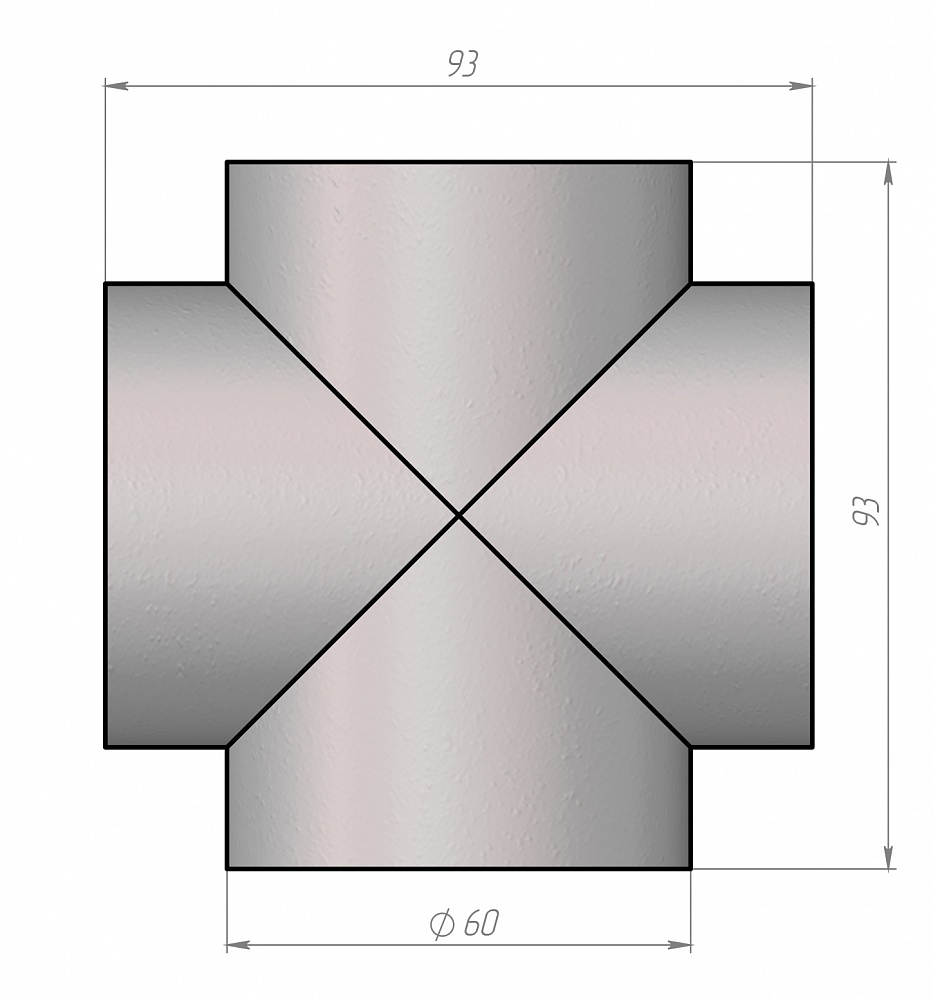

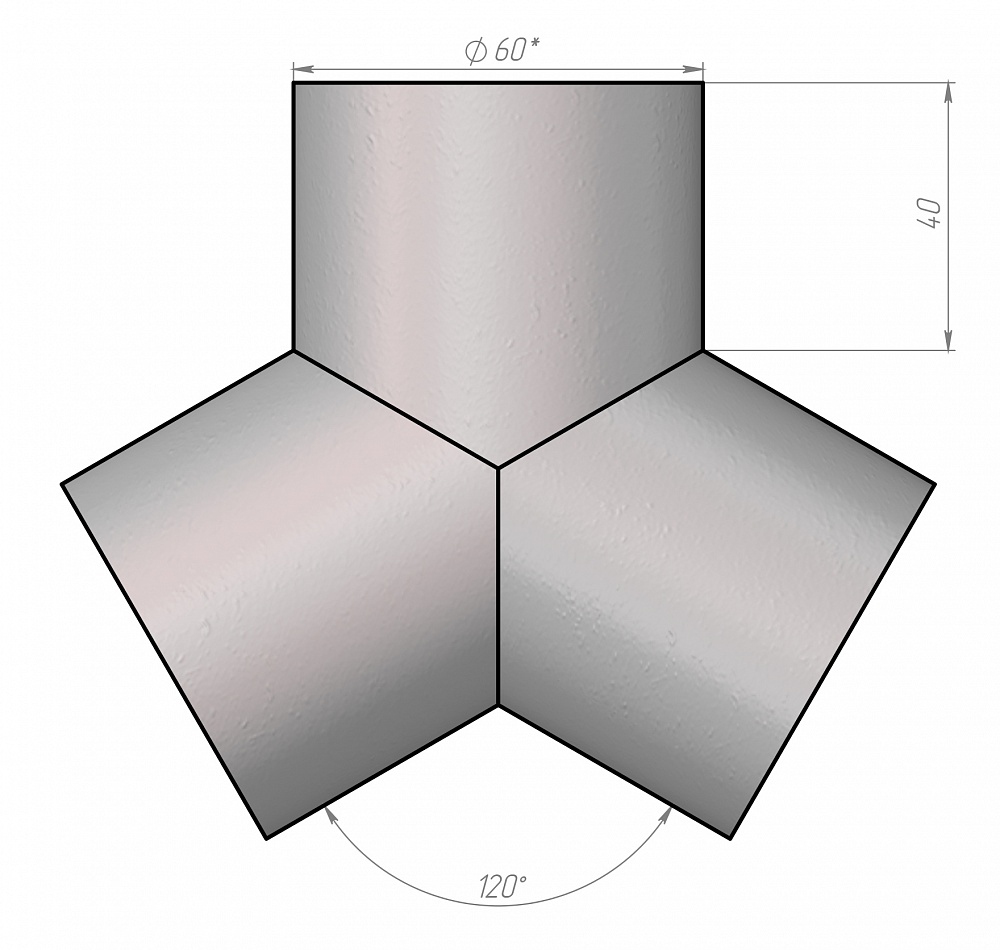

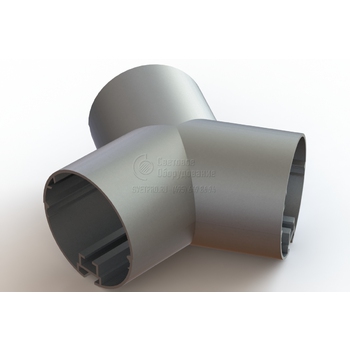

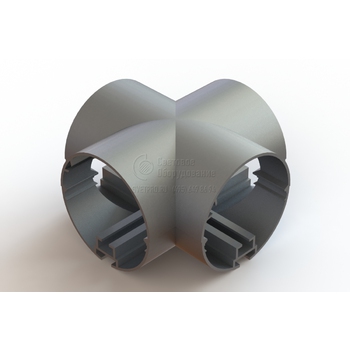

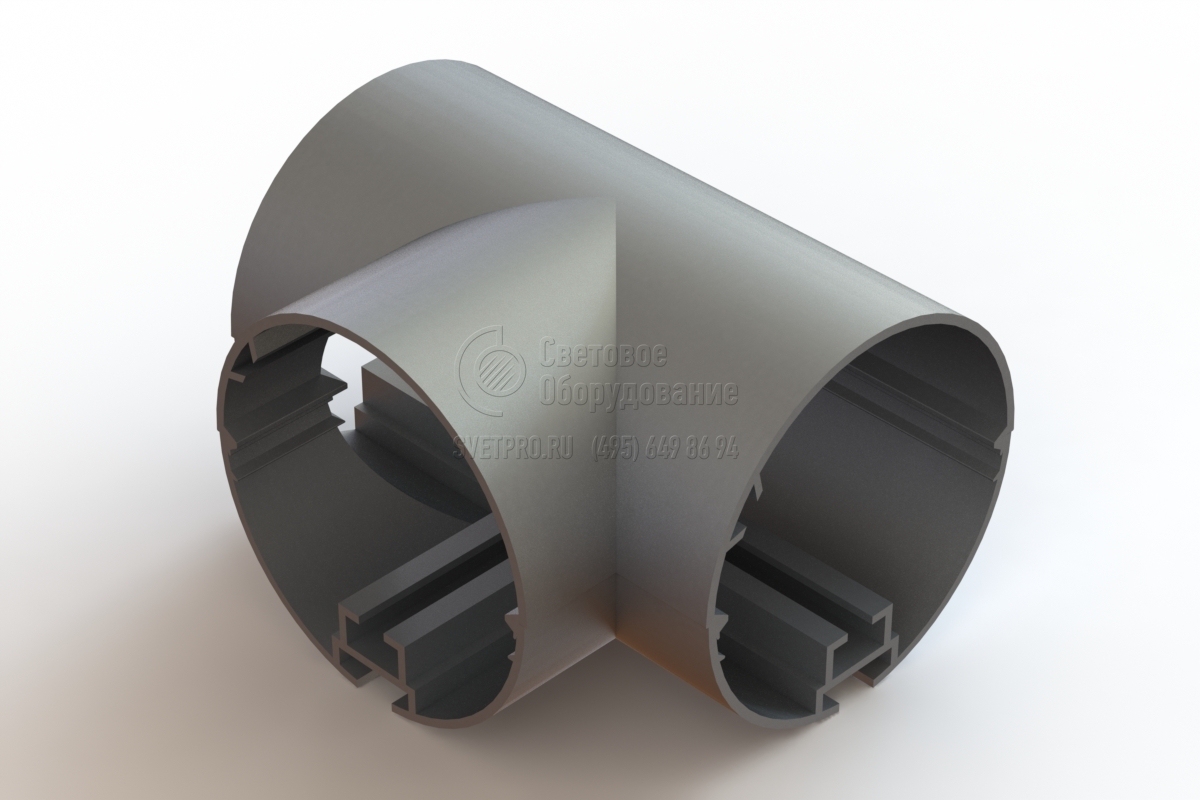

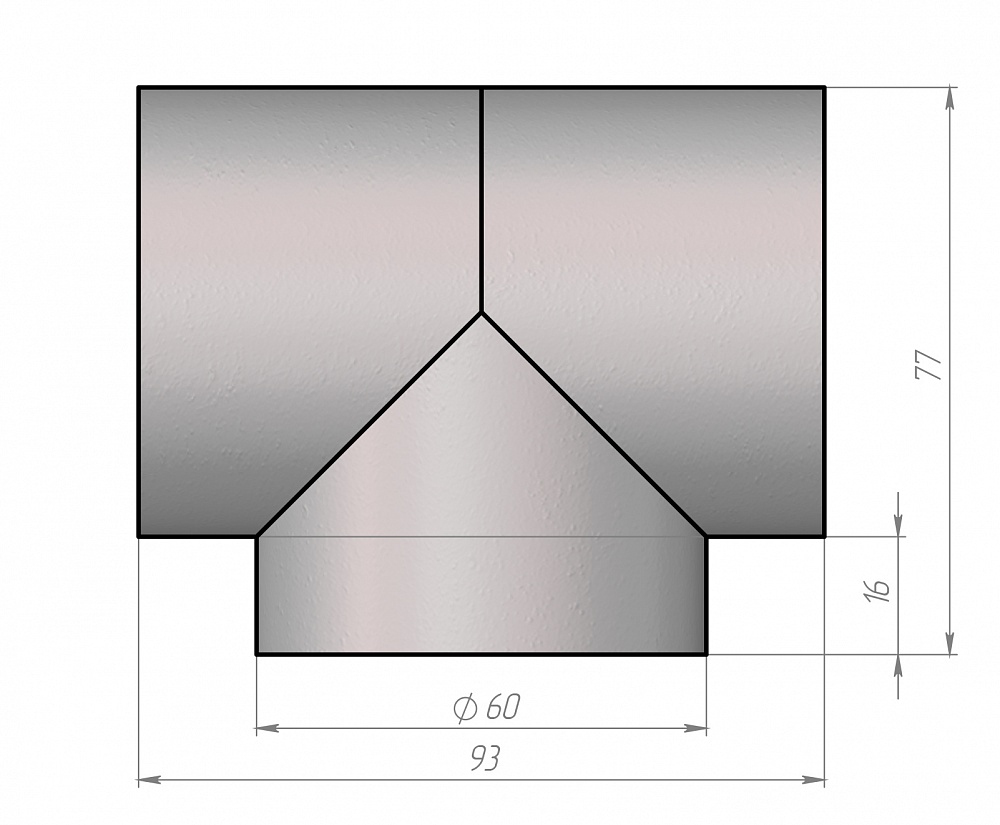

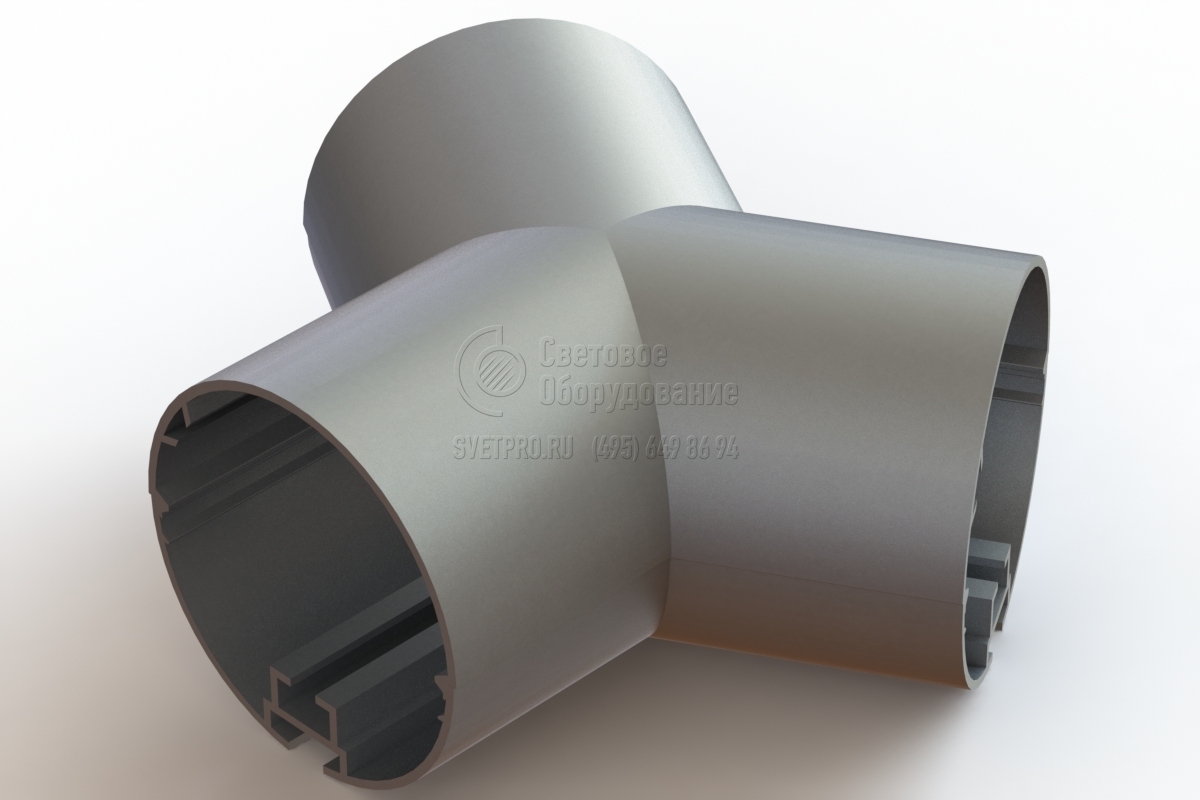

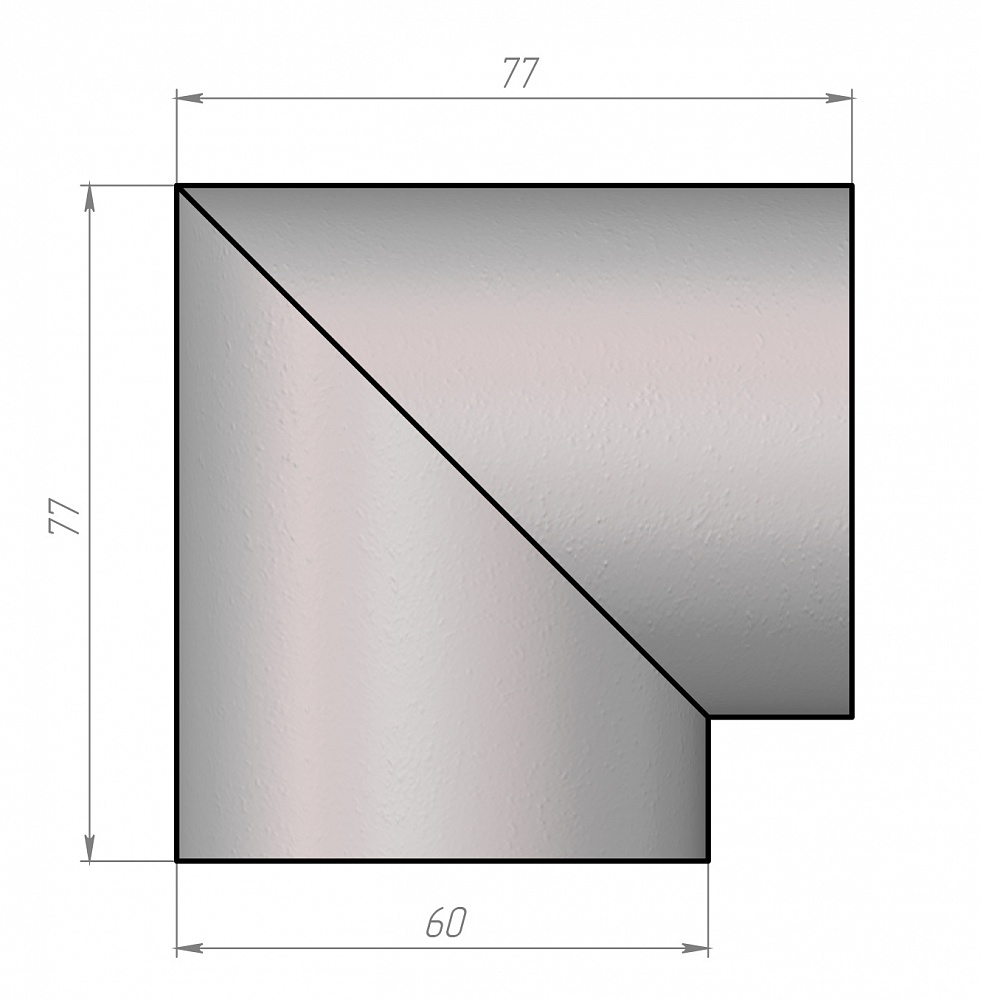

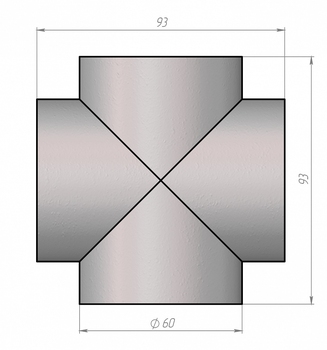

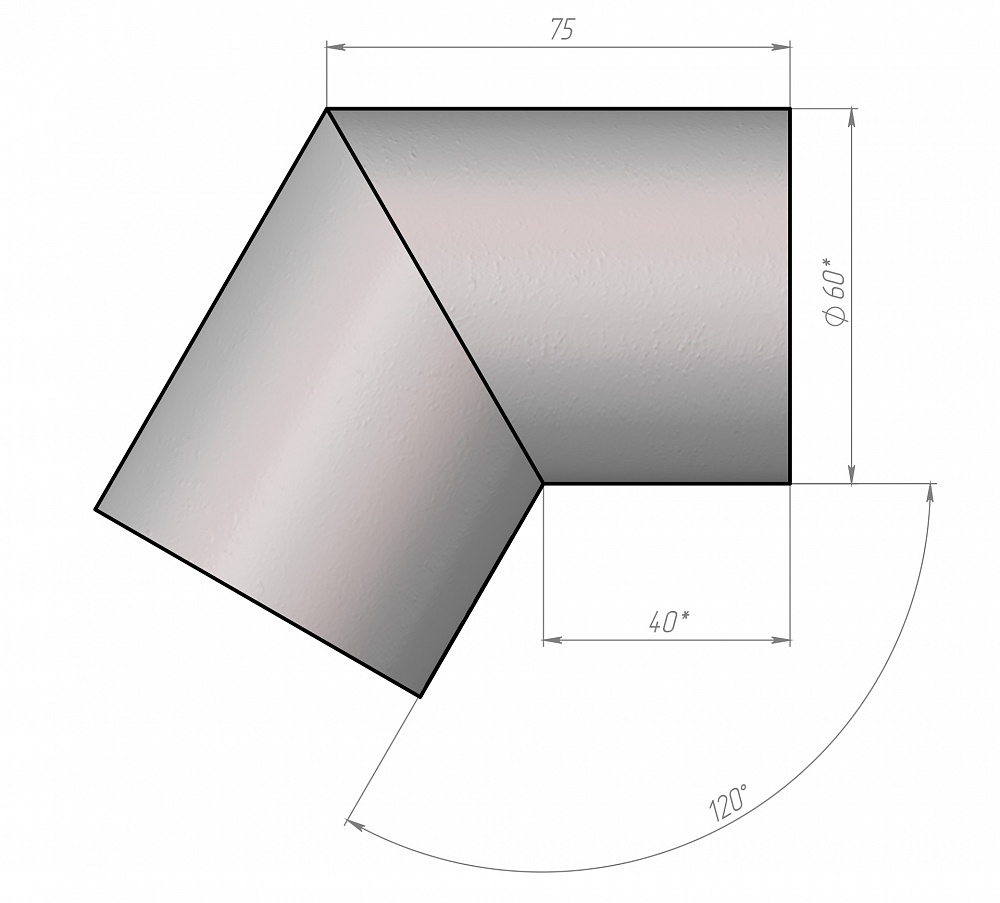

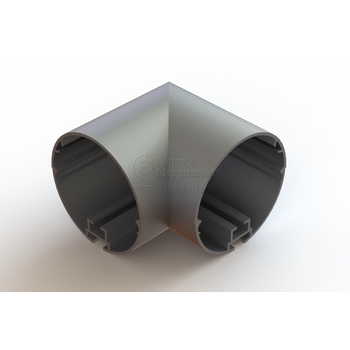

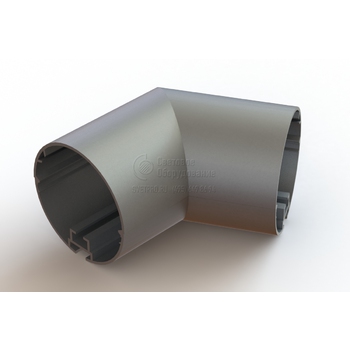

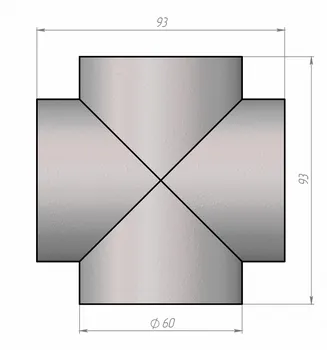

Cоединения

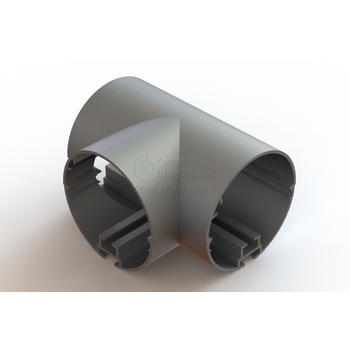

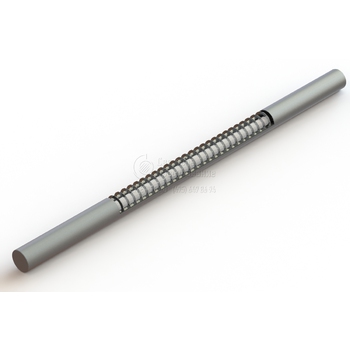

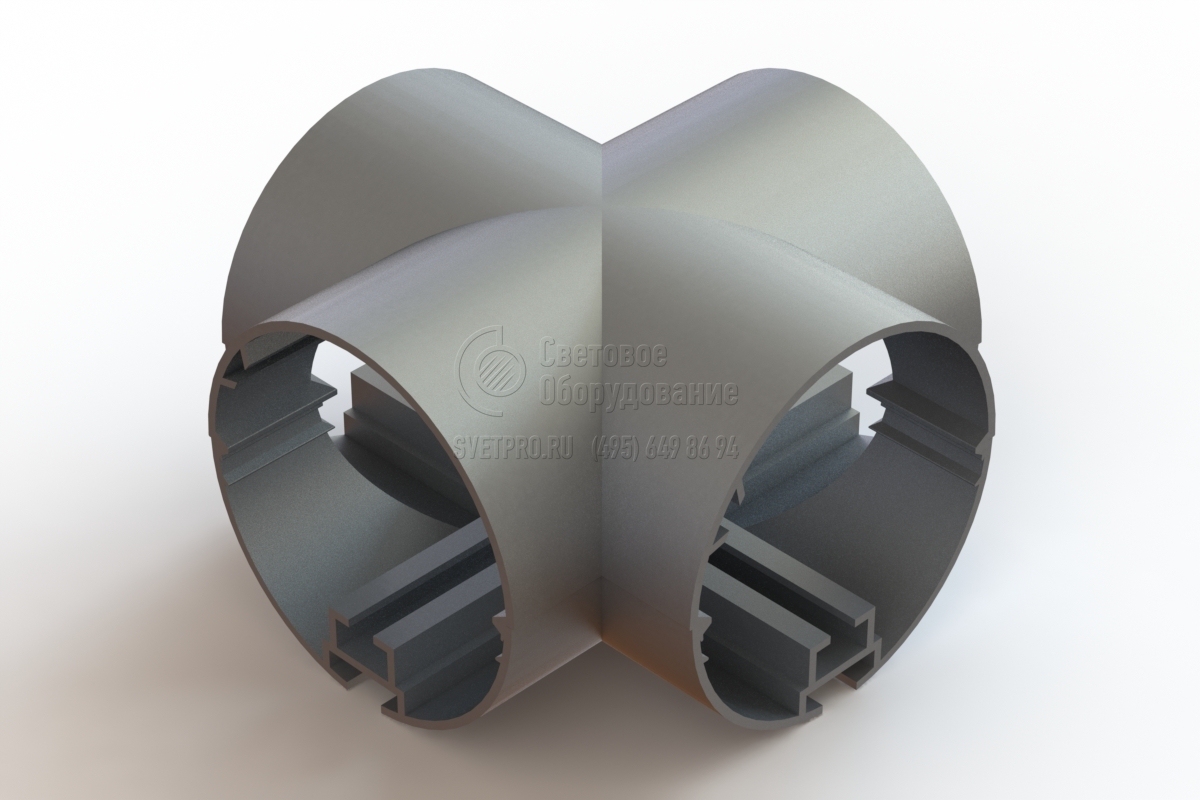

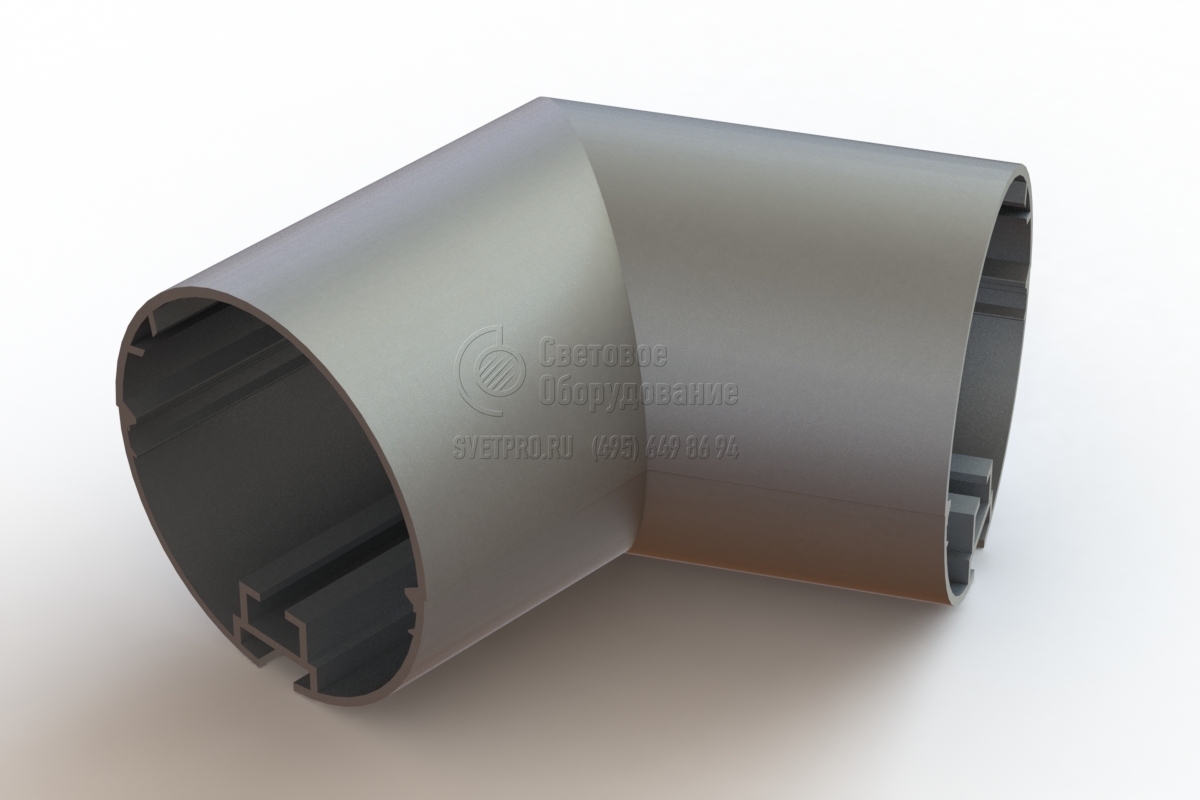

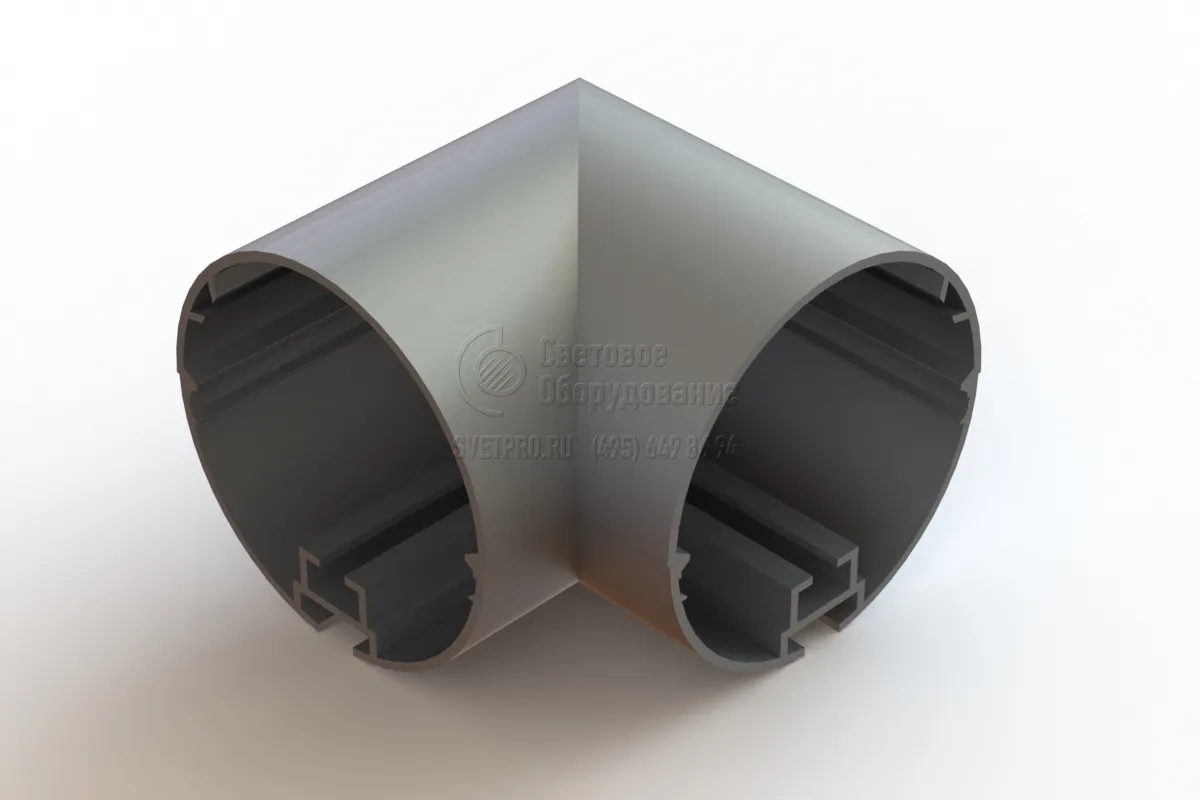

Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.
Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

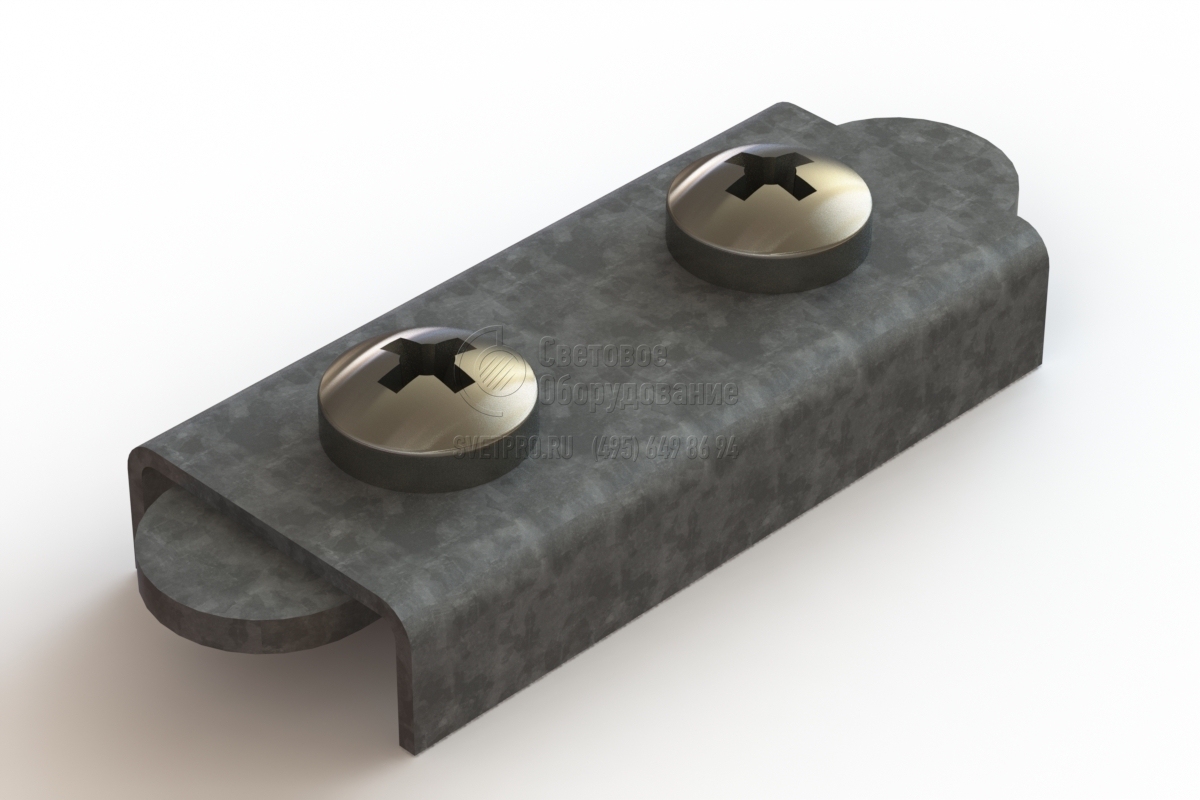

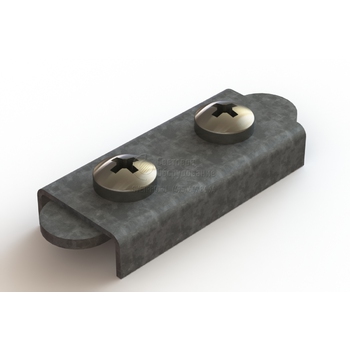

103-100017-0 | Комплект креплений (2 шт) UNI-I Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

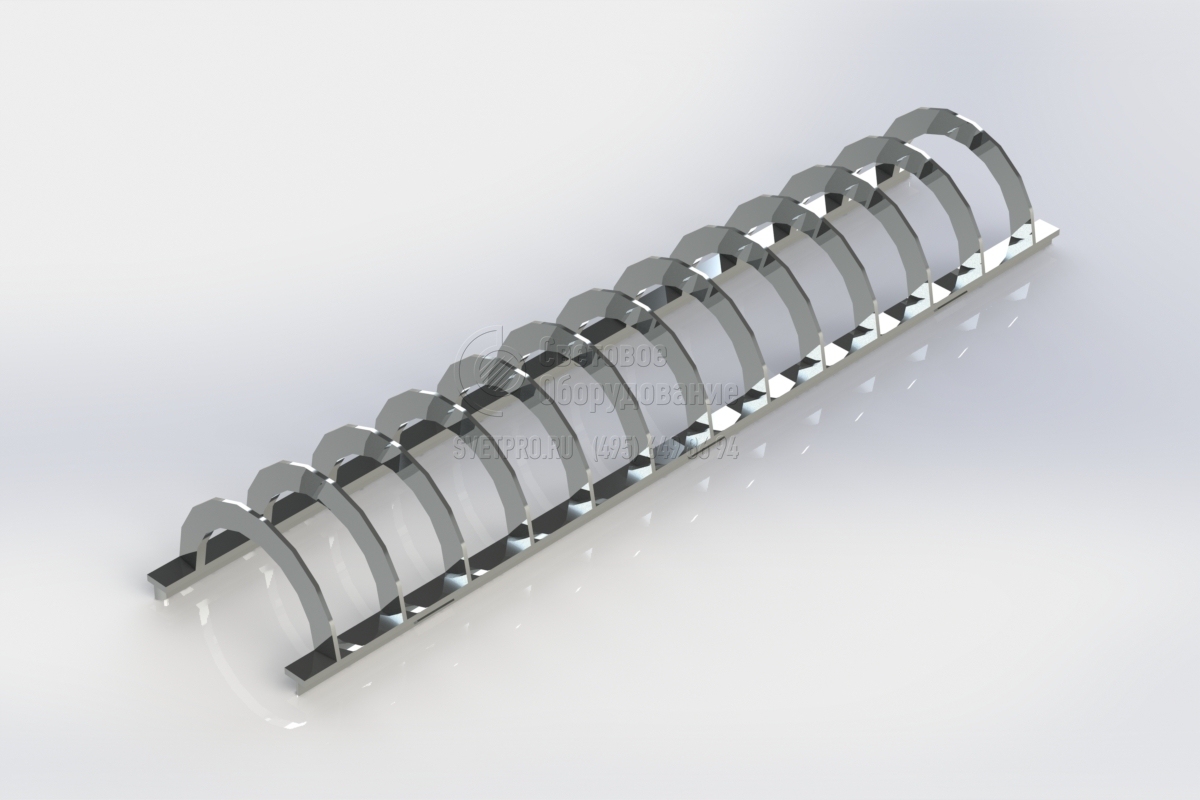

Решетки

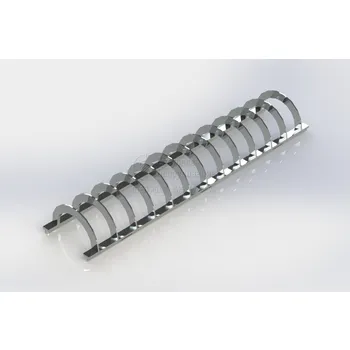

Материал: полистирол - прозрачная, ABS пластик - белая, хром.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100050-1 | Решетка ZS/MR Halla lighting белый | |
103-100050-4 | Решетка ZS/MR Halla lighting прозрачный | |
103-100050-5 | Решетка ZS/MR Halla lighting хром |

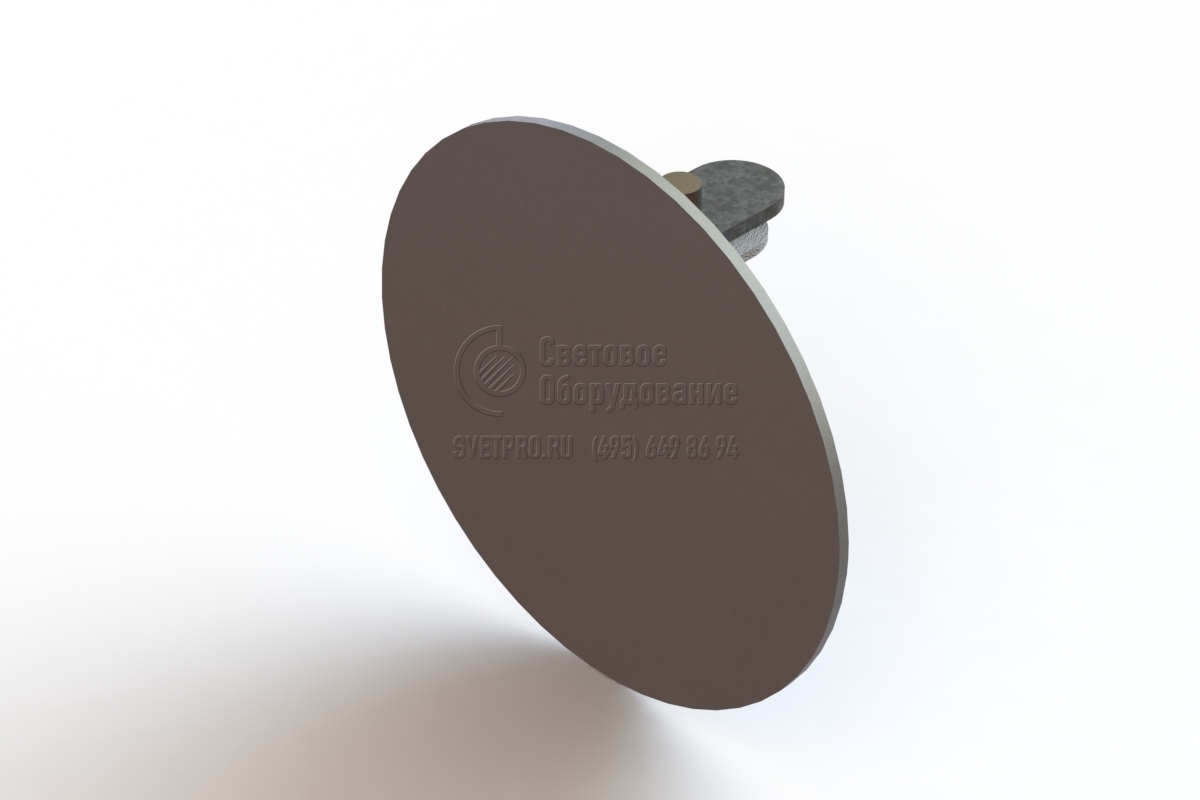

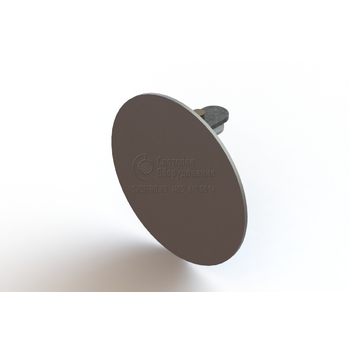

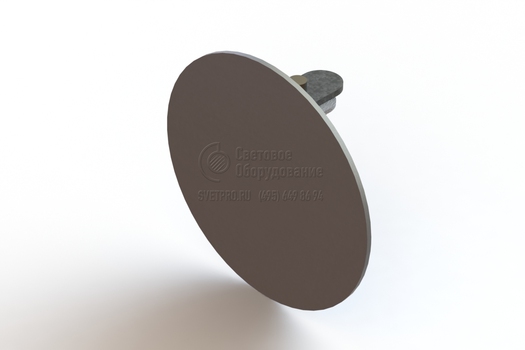

Заглушки

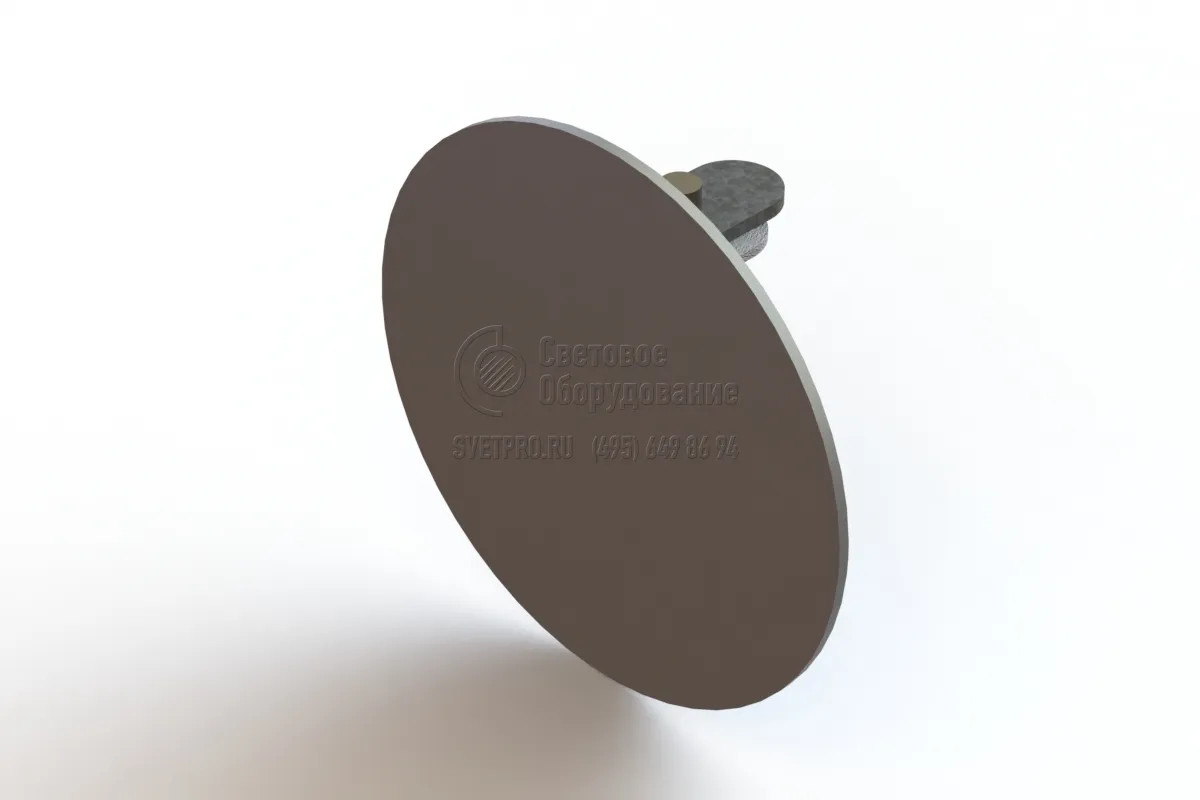

Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь.
В модификации к шинопроводу две заглушки входят в комплект.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100011-1 | Заглушка ZS-C-М Halla lighting белый | |
103-100011-2 | Заглушка ZS-C-М Halla lighting серебро | |
103-100011-3 | Заглушка ZS-C-М Halla lighting черный |

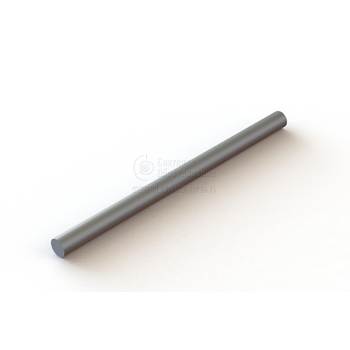

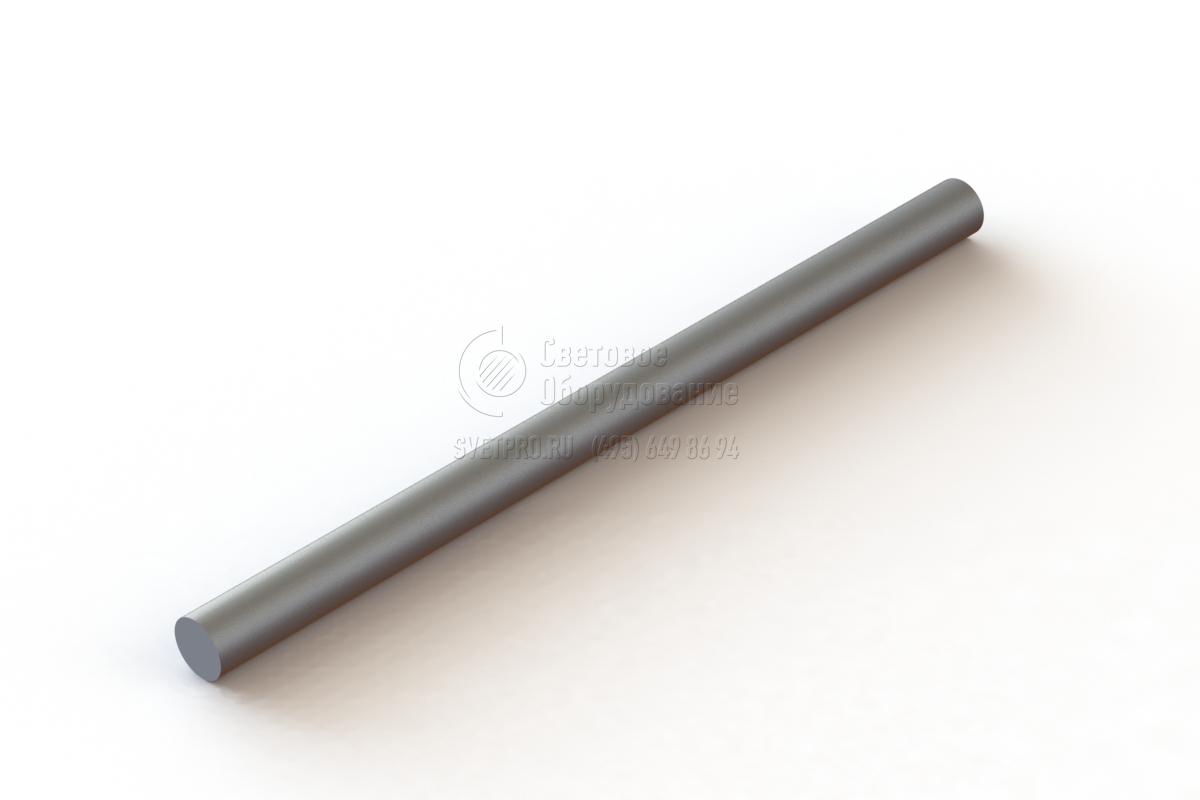

Тубусы
Корпус алюминиевый, покрытый порошковой краской.

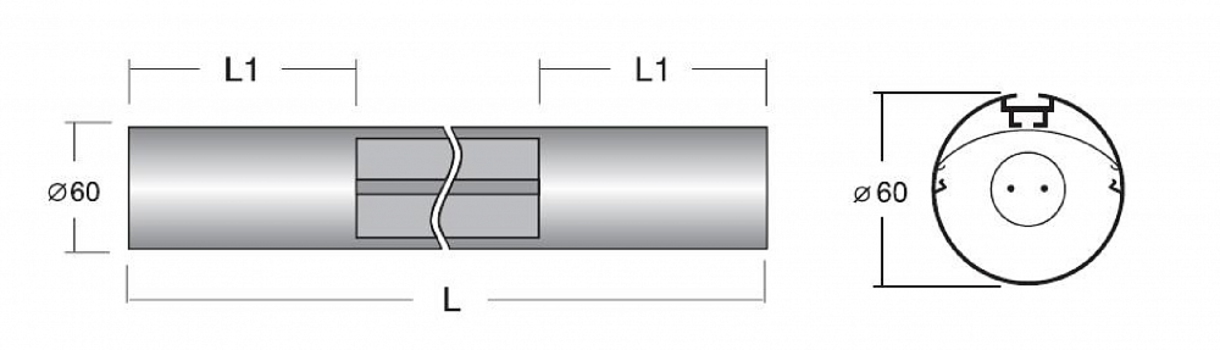

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Количество ламп, шт |
Мощность, Вт |
Количество решеток, шт |
Длина L, мм |
Длина крышки L1, мм |
Масса, гр |
---|---|---|---|---|---|---|---|
101-100378-1 |
белый |
1 |
18 |
4 |
1416 |
136 |
1 905 |
101-100378-2 |
серебро |
1 |
18 |
4 |
1416 |
136 |
1 905 |
101-100378-3 |
черный |
1 |
18 |
4 |
1416 |
136 |
1 905 |
101-100379-1 |
белый |
1 |
24 |
5 |
1706 |
136 |
2 105 |
101-100379-2 |
серебро |
1 |
24 |
5 |
1706 |
136 |
2 105 |
101-100379-3 |
черный |
1 |
24 |
5 |
1706 |
136 |
2 105 |
101-100380-1 |
белый |
1 |
9 |
3 |
860 |
143 |
1 405 |
101-100380-2 |
серебро |
1 |
9 |
3 |
860 |
143 |
1 405 |
101-100380-3 |
черный |
1 |
9 |
3 |
860 |
143 |
1 405 |
101-100384-1 |
белый |
1 |
18 |
4 |
1416 |
136 |
1 905 |
101-100384-2 |
серебро |
1 |
18 |
4 |
1416 |
136 |
1 905 |
101-100384-3 |
черный |
1 |
18 |
4 |
1416 |
136 |
1 905 |
101-100385-1 |
белый |
1 |
24 |
5 |
1706 |
136 |
2 105 |
101-100385-2 |
серебро |
1 |
24 |
5 |
1706 |
136 |
2 105 |
101-100385-3 |
черный |
1 |
24 |
5 |
1706 |
136 |
2 105 |
101-100386-1 |
белый |
1 |
9 |
2 |
860 |
143 |
1 405 |
101-100386-2 |
серебро |
1 |
9 |
2 |
860 |
143 |
1 405 |
101-100386-3 |
черный |
1 |
9 |
2 |
860 |
143 |
1 405 |
101-100398-1 |
белый |
1 |
18 |
4 |
1416 |
136 |
1 300 |
101-100398-2 |
серебро |
1 |
18 |
4 |
1416 |
136 |
1 300 |
101-100398-3 |
черный |
1 |
18 |
4 |
1416 |
136 |
1 300 |
101-100399-1 |
белый |
1 |
24 |
5 |
1706 |
136 |
1 500 |
101-100399-2 |
серебро |
1 |
24 |
5 |
1706 |
136 |
1 500 |
101-100399-3 |
черный |
1 |
24 |
5 |
1706 |
136 |
1 500 |
101-100400-1 |
белый |
1 |
9 |
2 |
860 |
143 |
1 000 |
101-100400-2 |
серебро |
1 |
9 |
2 |
860 |
143 |
1 000 |
101-100400-3 |
черный |
1 |
9 |
2 |
860 |
143 |
1 000 |
