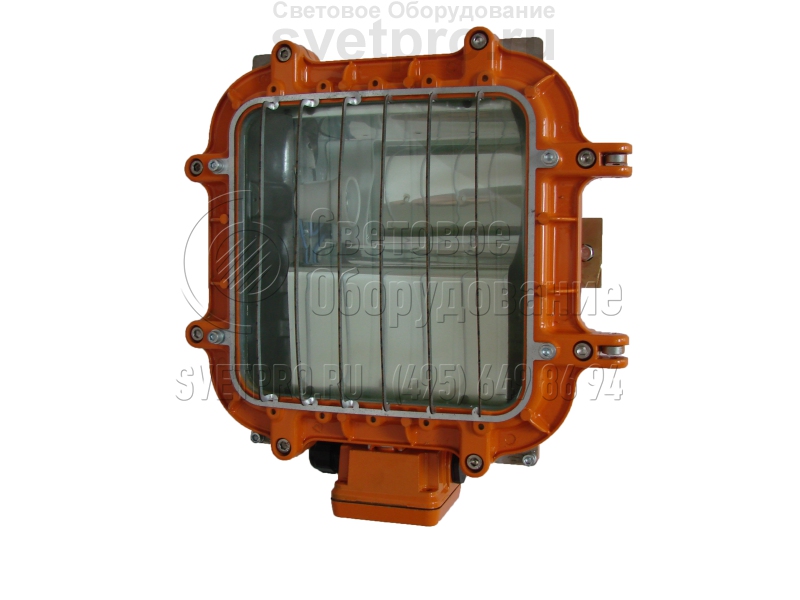

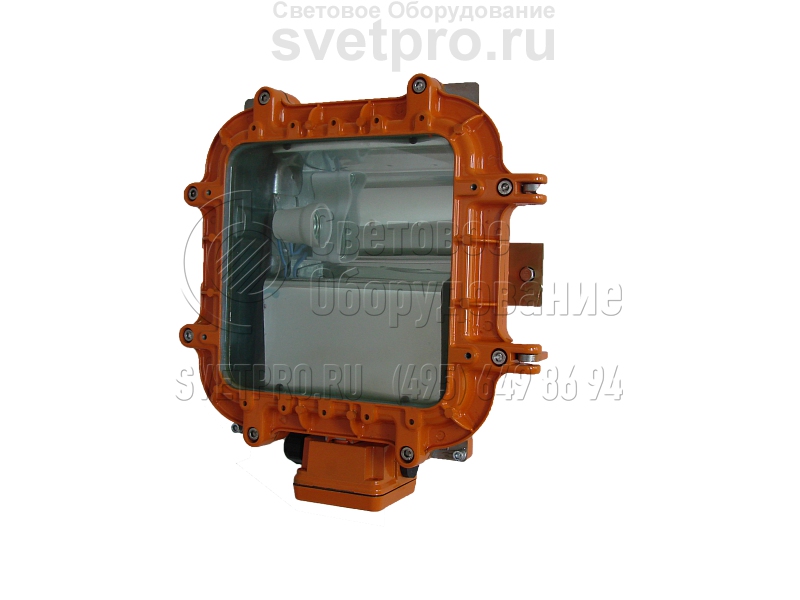

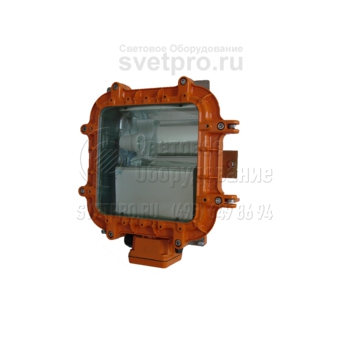

КВАДРО А Взрывозащищенный светильник с ЛОН

Осветительные приборы Квадро А повышают безопасность объектов с вероятным образованием взрывоопасной среды. Изделие применяется в зонах 1 и 2 предприятий по нефтепереработке, обработке древесины, изготовлению химической, текстильной, лакокрасочной продукции.

Базовый комплект поставки включает планку для фиксации модели на стену или потолок. Вводная коробка, прикрепленная к корпусу, имеет вид взрывозащиты «s». Доступен тупиковый и транзитный монтаж.

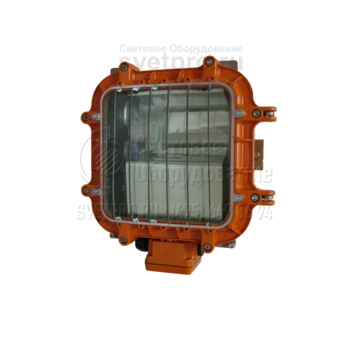

Мощность автолампы, устанавливаемой в патрон P14.5s, 100 Вт. Модификации отличает диапазон рабочей температуры, расширяемый в части отрицательных значений: -40 (-60)°С – +40°С. Наличие отражателя обеспечивает формирование защитного угла 30°. Дополнительная комплектация позволяет применить защитную решетку и изменить способ установки (скоба для внутреннего монтажа и поворотный подвес).

Взрывонепроницаемая оболочка формируется винтовым объединением корпуса и обечайки с многослойным стеклом. Корпус – литой, устойчивый к коррозии, обечайка и стекло образуют неразборный узел. Попаданию пыли и воды в полость корпуса препятствует резиновая прокладка (IP65). Вес изделия – 9 кг.

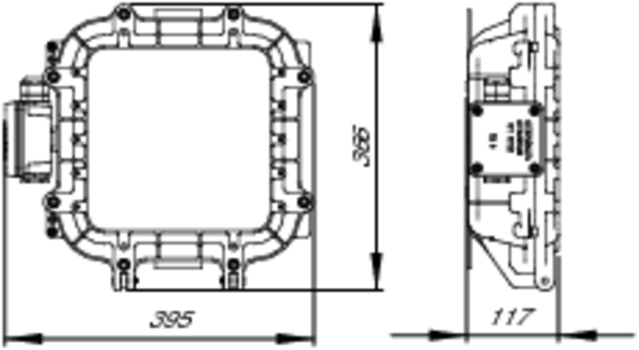

Конструкция

Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.

Комплект поставки

В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дополнительная комплектация

Фото	Наименование товара	Код

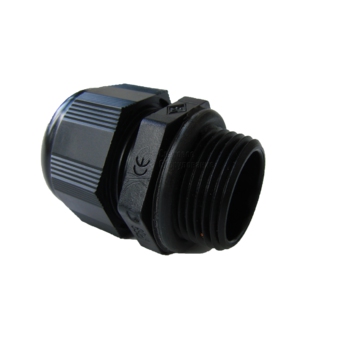

	Кабельный ввод «e» Schlemer	910001

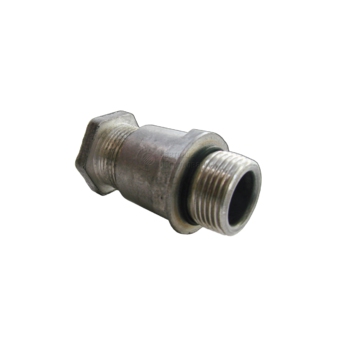

	Кабельный ввод «е» УХЛ1	910002

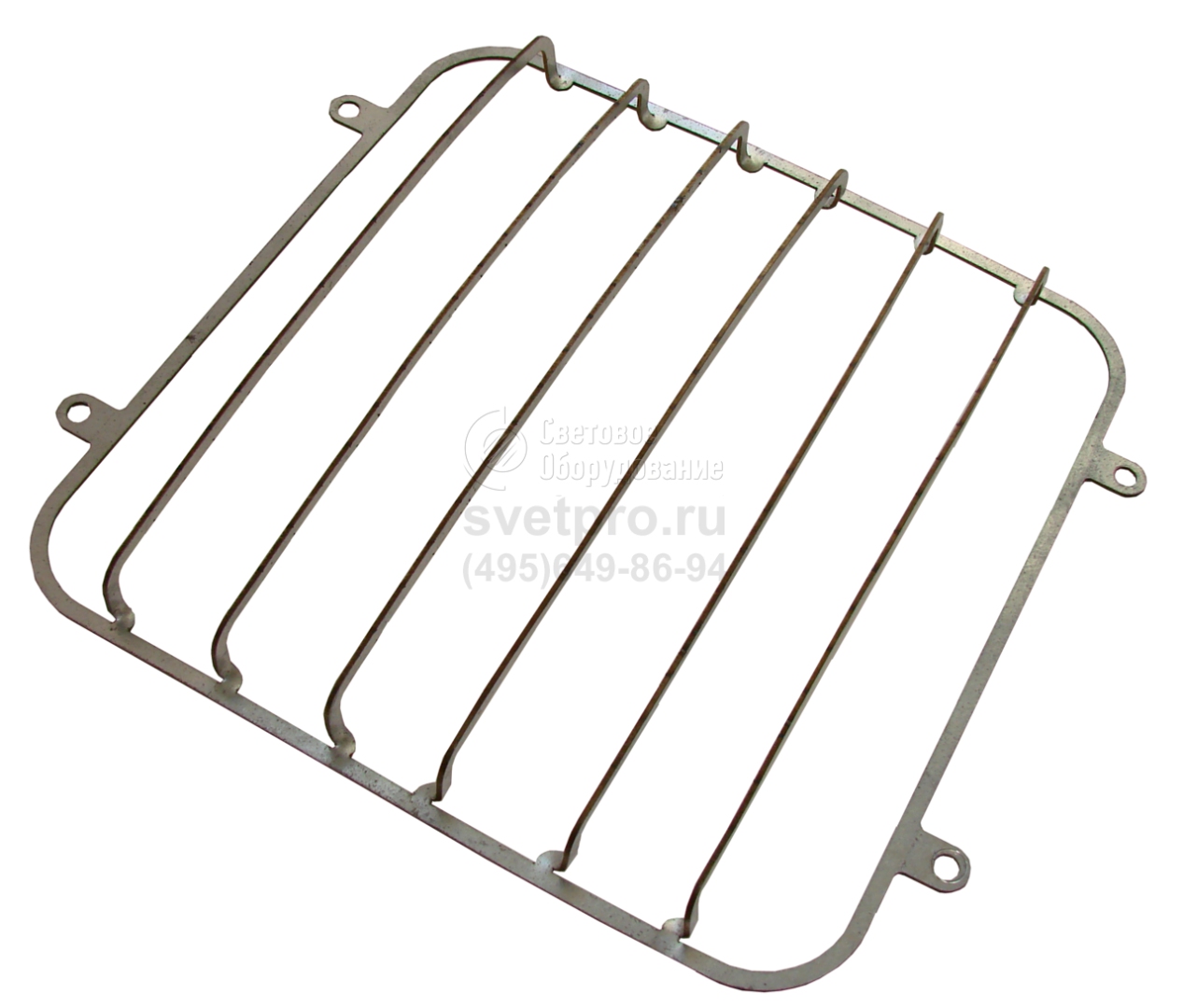

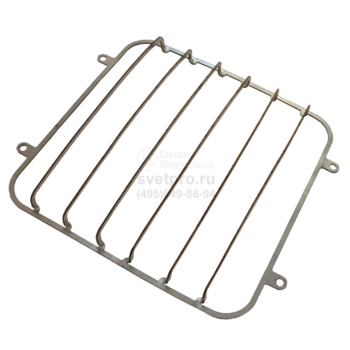

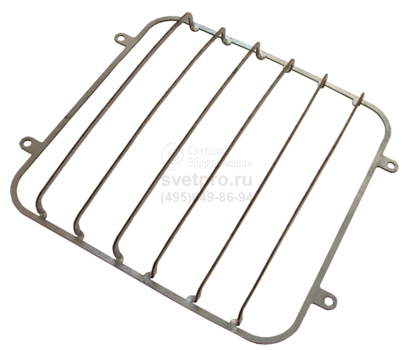

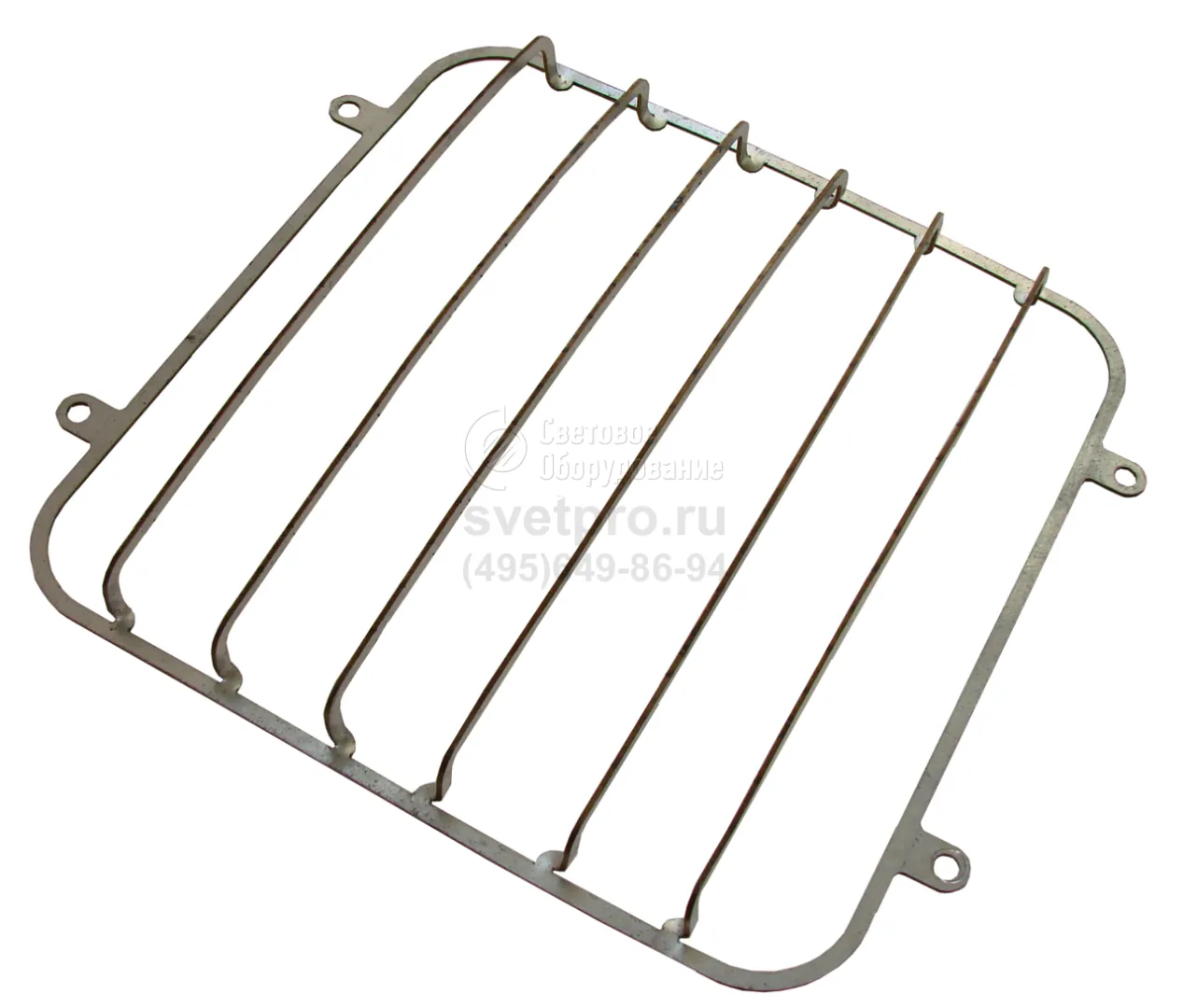

	Решётка «КВАДРО»	941001

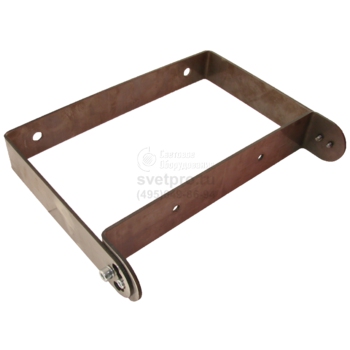

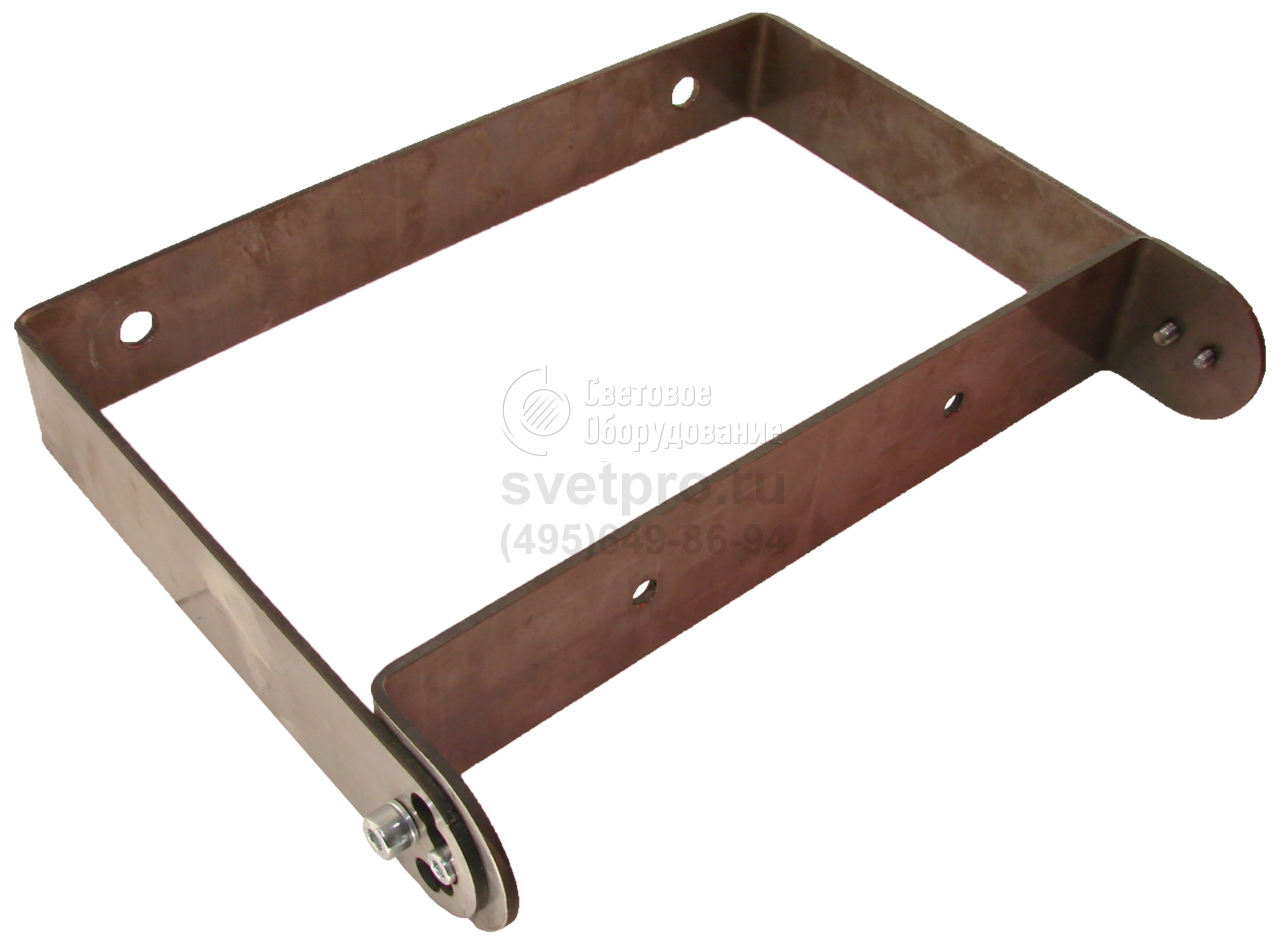

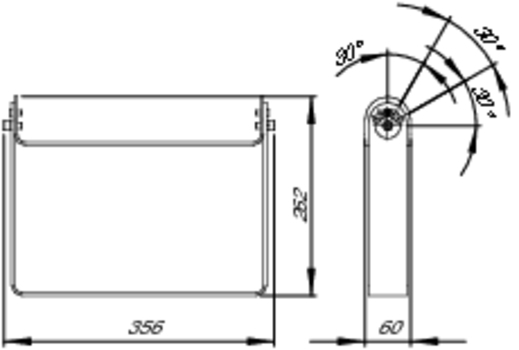

	Поворотный подвес «КВАДРО»	951001

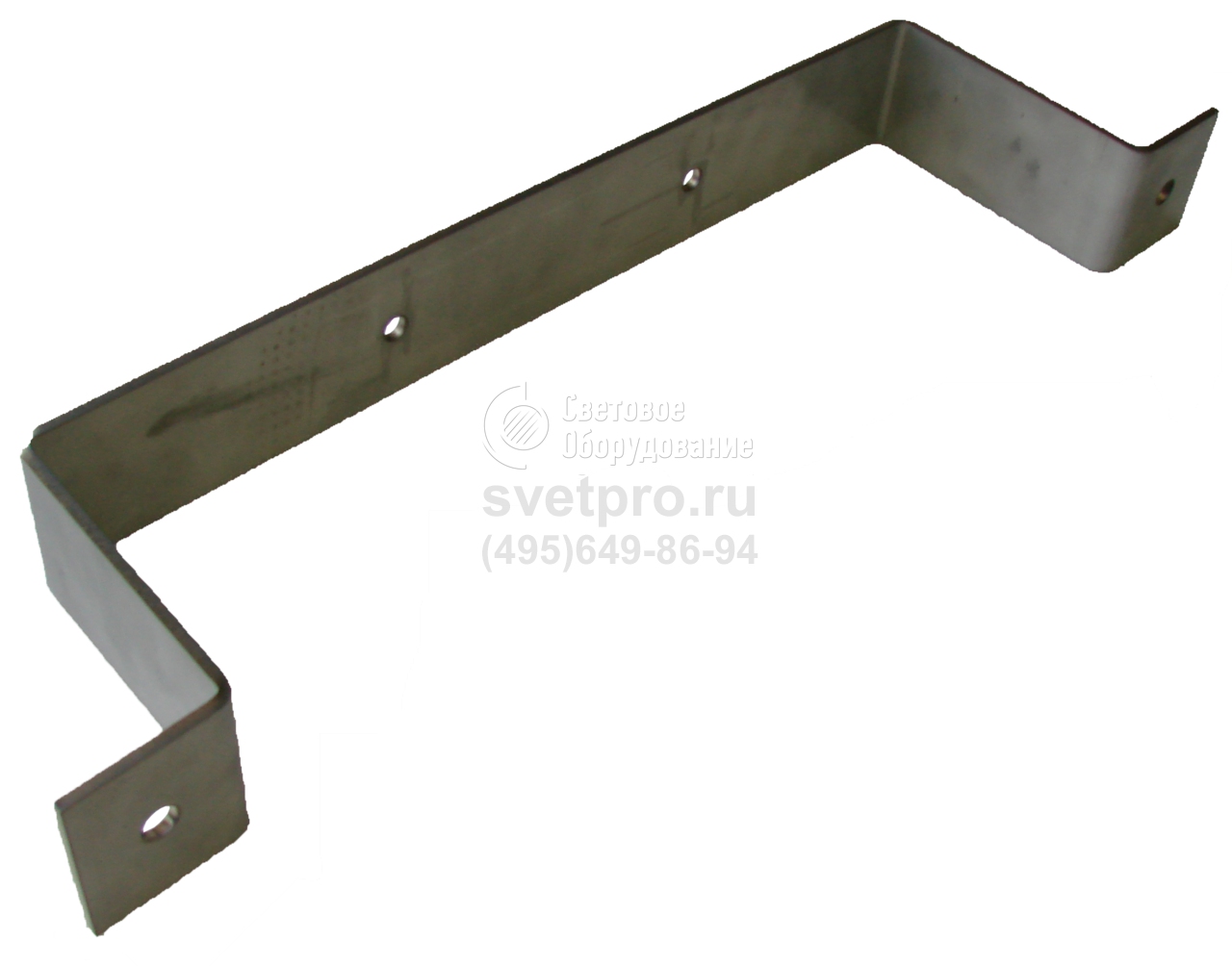

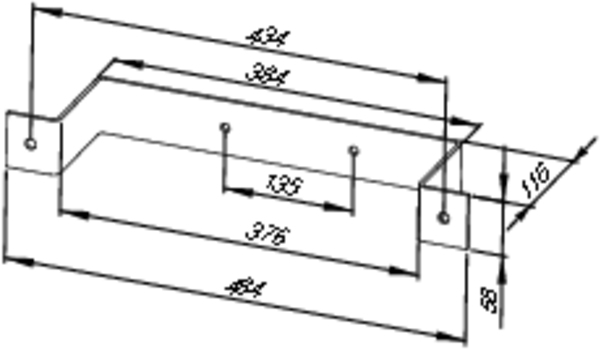

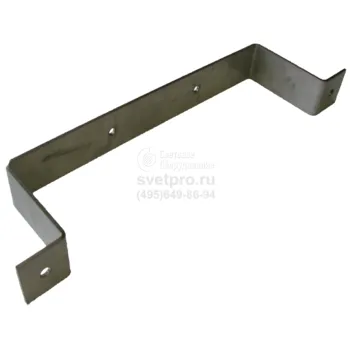

	Скоба для внутреннего монтажа «КВАДРО»	961001
