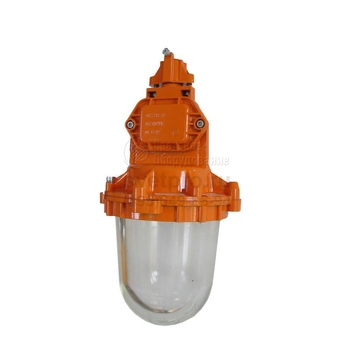

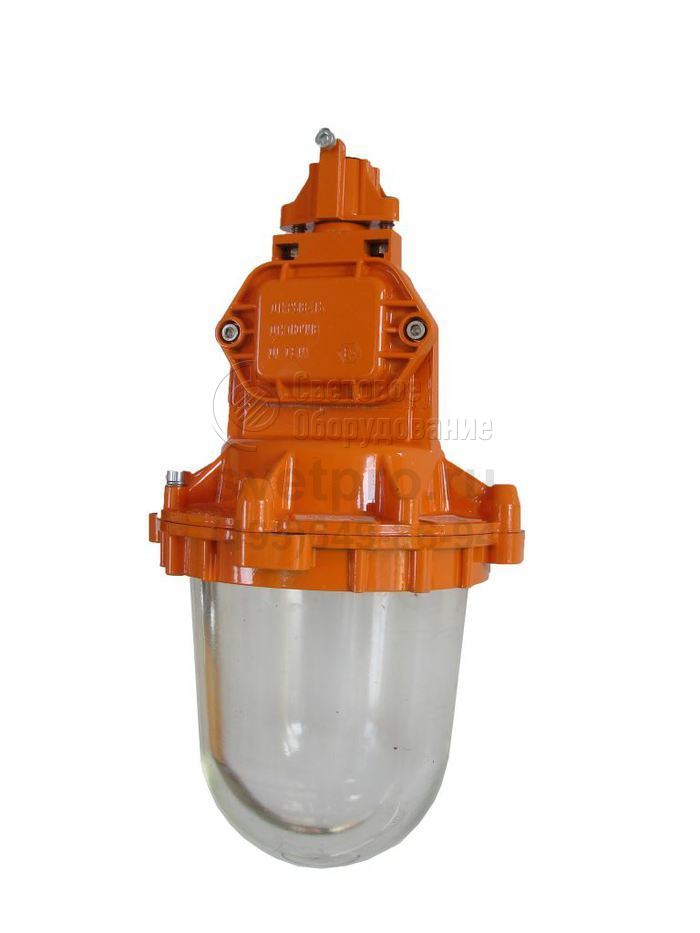

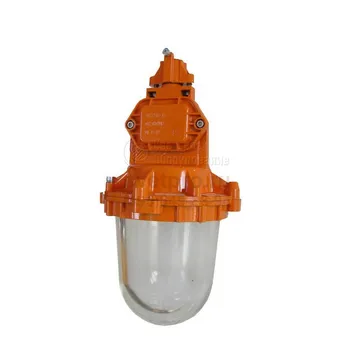

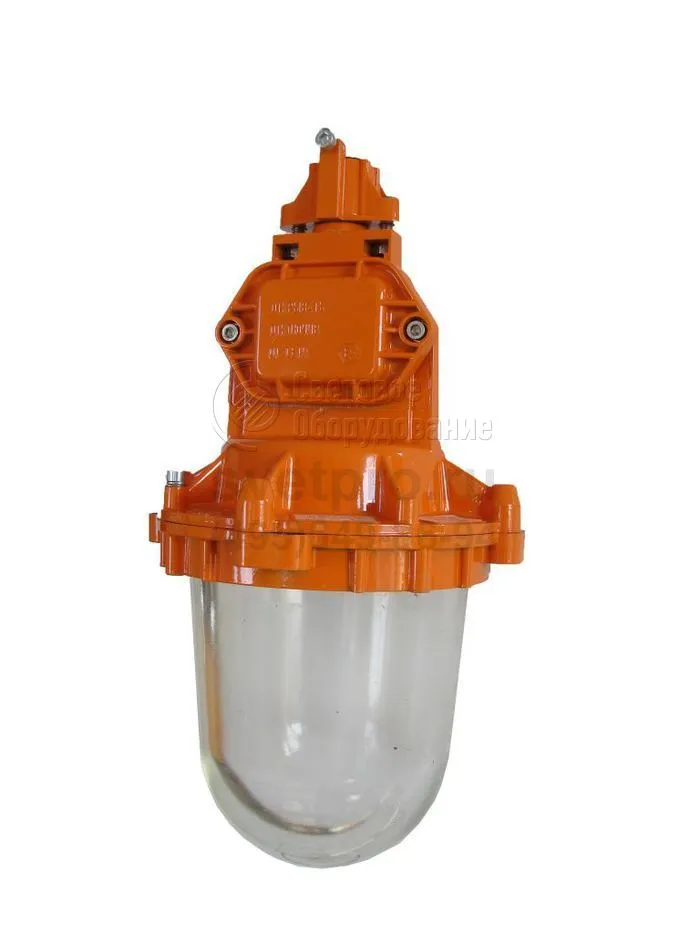

НСП57 Д Ненаправленный светодиодный светильник (имитация лампы)

Область применения:
  • На предприятиях газовой, нефтяной, нефтехимической, химической, деревообрабатывающей, лакокрасочной, текстильной и других отраслях промышленности, где могут возникать взрывоопасные среды, в зонах 1 и 2 в помещениях и на открытых площадках.
Назначение:
  • Взрывозащищённые
Источник света: Светодиоды (LED)
Номинальное напряжение: ~220 В
Номинальная частота: 50 Гц
Класс защиты по току: I
Класс защиты IP: IP65
Артикул производителя: НСП57 Д
Мощность: 18-30 Вт
Световой поток: 1980-3300 лм
Габаритные размеры: см. чертёж

Производитель «Гагаринский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы НСП57 Д применяются на предприятиях, технологический процесс на которых может сопровождаться образованием взрывоопасной среды. Изделия устанавливаются в зонах 1 и 2 нефте- и газоперерабатывающих, химических, лакокрасочных, текстильных, деревообрабатывающих предприятий.

Модель жестко фиксируется посредством резьбового крепления на трубу. Вводная коробка в базовой комплектации позволяет выполнять тупиковый монтаж (один ввод и одна пробка). Реализацию транзитного монтажа обеспечивают изделия, приобретаемые дополнительно.

Модификации со светодиодным источником света (18 и 30 Вт) образуют световой поток: 1980 и 3300 лм. Материалы и источник света сохраняют эксплуатационные качества при низкой температуре (до -60°С) и в теплой и горячей среде (до +40°С). Дополнительно установленная решетка – повысить механическую прочность, отражатель – создаст защитный угол 15°.

Байонетное объединение литого корпуса и металлического кольца, в которое установлен светопропускающий колпак, обеспечивает взрывонепроницаемость оболочки. Резиновое уплотнительное кольцо, проложенное в месте объединения, препятствует попаданию в оптический отсек пыли и водных проявлений (IP65). Фиксация колпака в кольце – неразъемная.

Описание конструкции

Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закреплен-ный в металлическом кольце. С корпусом колпак соединяется посредством байонетного соедине-ния, обеспечивающего взрывонепроницаемость соединения. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. Составной частью корпуса является вводная коробка, обеспечивающая монтаж светильника к питающей сети.

Общие технические характеристики

Коэффициент мощности 0,9
Группа условий эксплуатации M2
Монтаж транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм
Масса 6
Срок службы 10 лет

Пример записи для заказа - 049002 Светильник НСП57Д 18

В светильниках базового исполнения применяются светодиоды с температурой цветности 4000 - 5000 К (цветностью ДС). При заказе светильника отличного от базового, цветность указывается в названии светильника, а каталожный номер будет иметь 8 знаков. Для светильников со светодиодами цветностью ТБ (2700 – 4000 К) или ХБ (5000 – 10000 К) в конце каталожного номера указывается: «10» – для ТБ, «20» - для ХБ

В светильниках с цветностью ХБ световой поток выше базового на 10%. В светильниках с цветностью ТБ световой поток ниже базового на 10%.

В базовом варианте светильник поставляется без решётки и без отражателя.

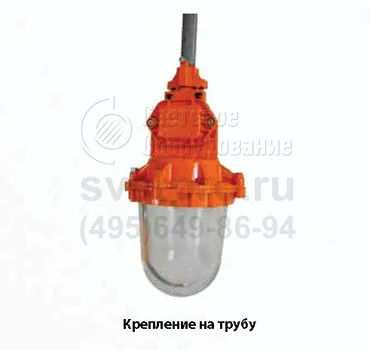

Варианты установки и крепежа

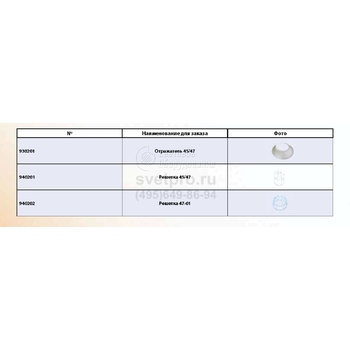

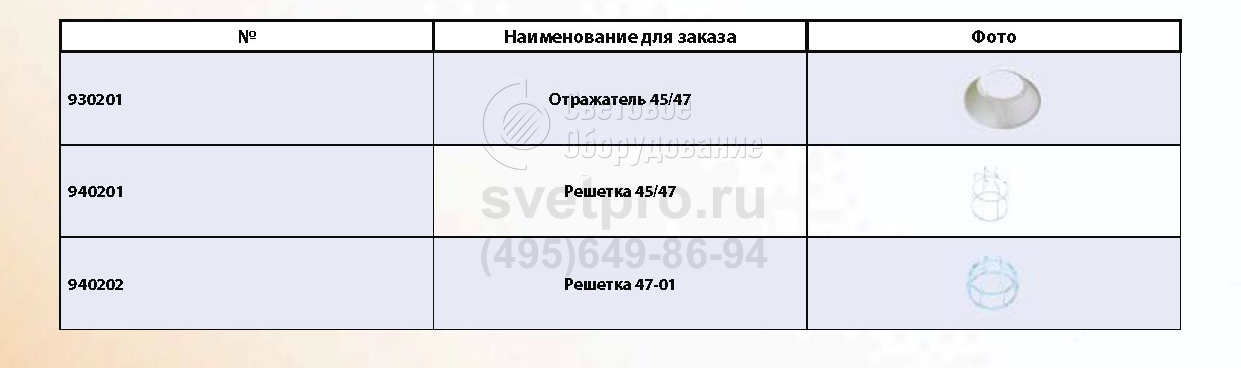

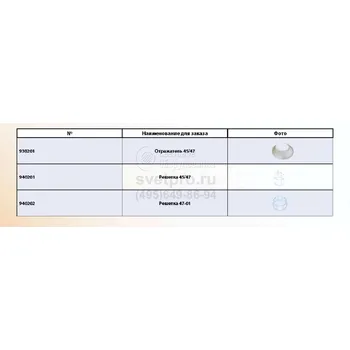

Дополнительная комплектация, поставляемая по отдельному заказу

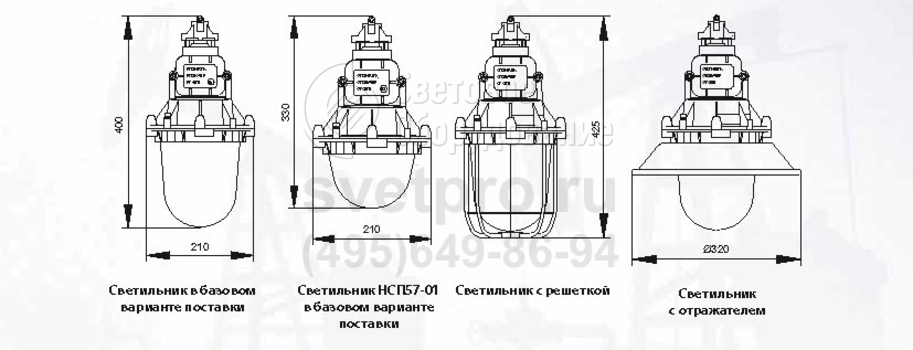

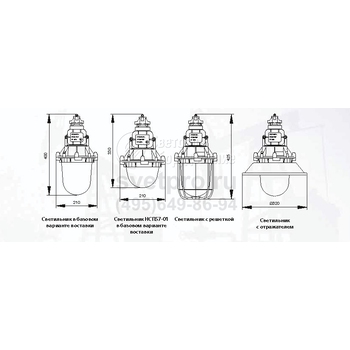

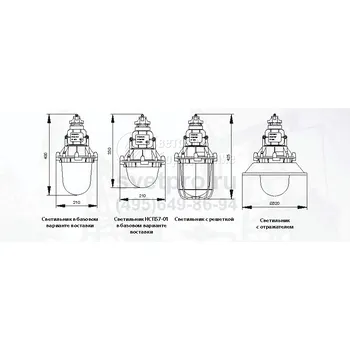

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

НаименованиеМощность лампыТип патронаТип лампыСветовой поток, ЛмМаркировка взрывозащитыДиапазон рабоч. температурЭПРА
НСП57Д 18 18 Вт - Светодиоды 1980 1Ex d IIB T6 Gb от -60° до +40° Есть
НСП57Д 30 30 Вт - Светодиоды 3300 1Ex d IIB T6 Gb от -60° до +40° Есть
