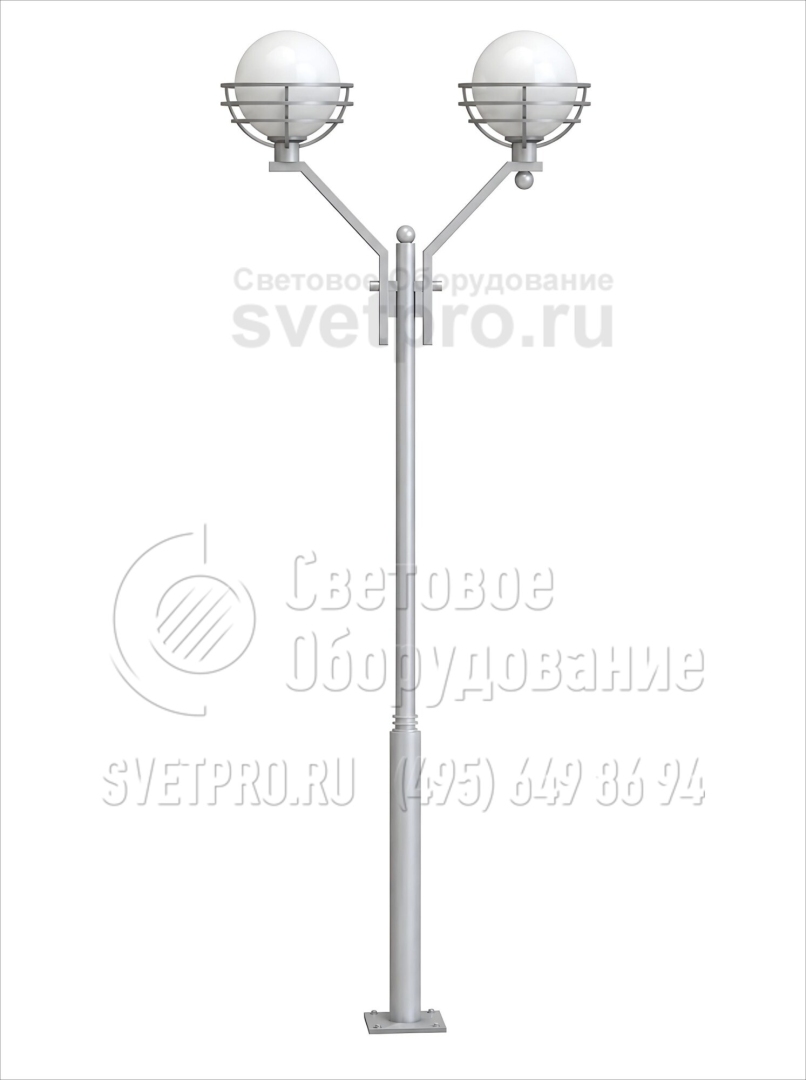

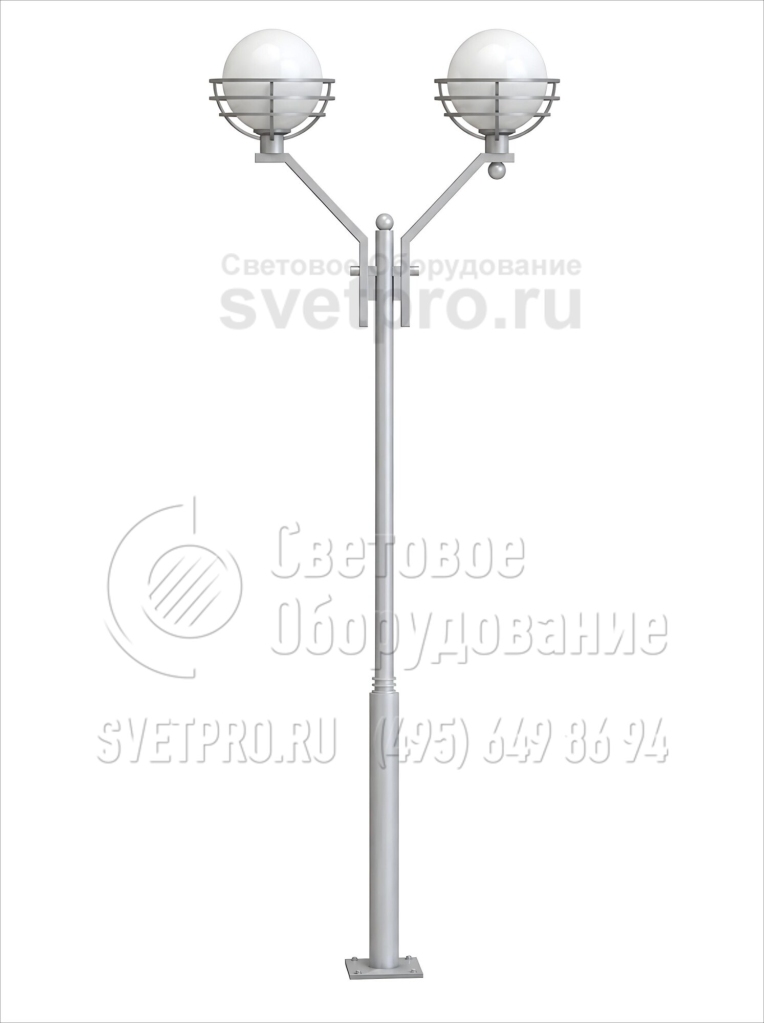

Бол-1 Опора декоративная высота 3,9 метра
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Порошковая покраска |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | Бол-1 |
| Количество световых приборов: | 1-3 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Металлопрокат |
| Вес: | 47 кг |
| Высота: | 3,9 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов

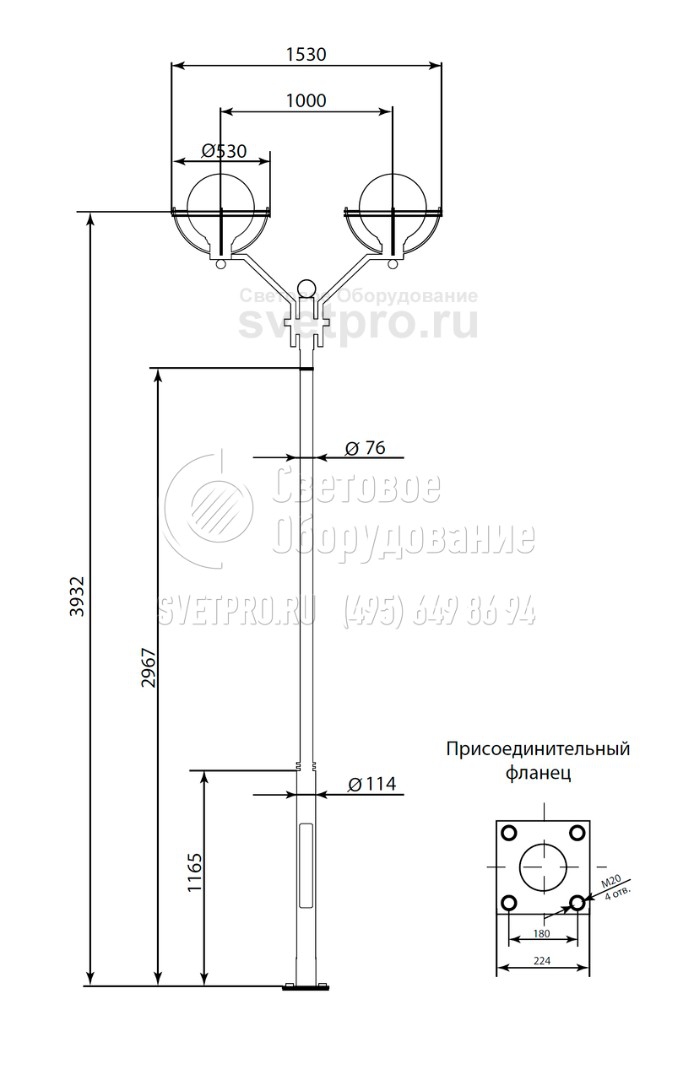

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Количество осветительных приборов | H, мм |
|---|---|---|---|---|
| ОД-1-3,8-72 «Бол-1» | ЗФ-20/4/К180-1,25-б | 47 | 1 | 3932 |
H – высота опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
ОПИСАНИЕ

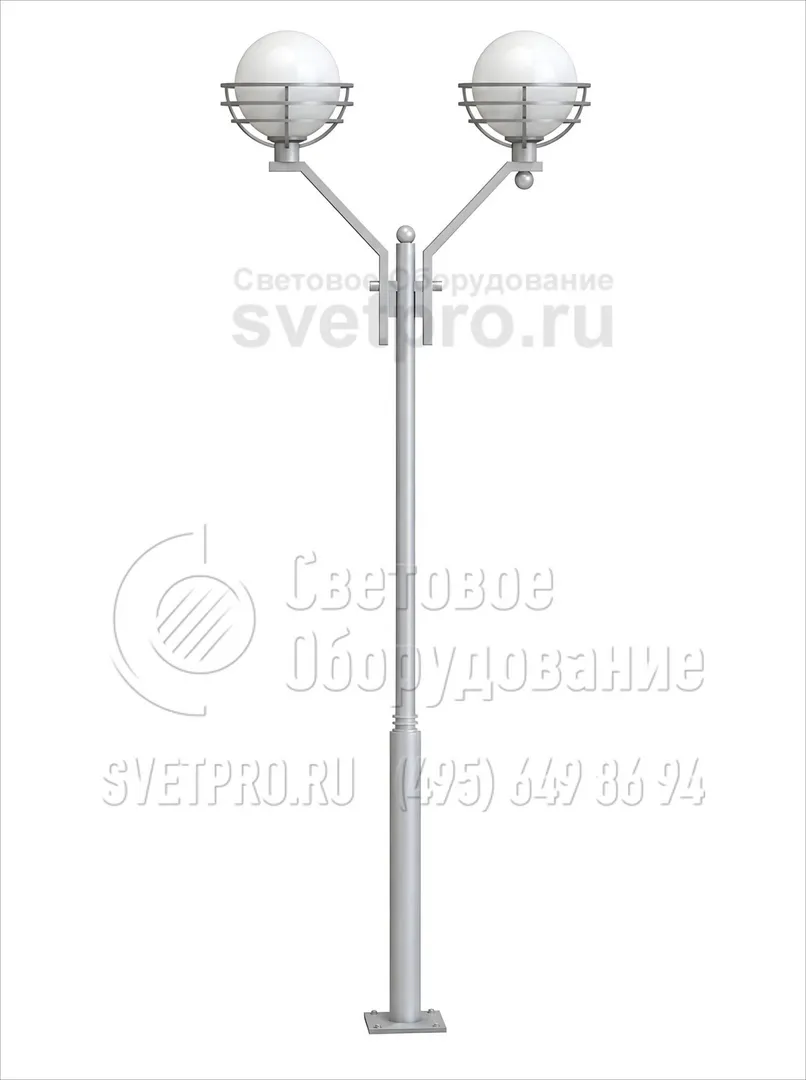

Бол-1 – декоративная опорная конструкция, используемая для организации освещения в кварталах жилой застройки, в парковых зонах и скверах, вдоль аллей и бульваров, на площадях города. На опоре устанавливается декоративный кронштейн с двойным защитным кольцом вокруг светильника. В таких конструкциях предусмотрена установка фонарей шарообразной формы.

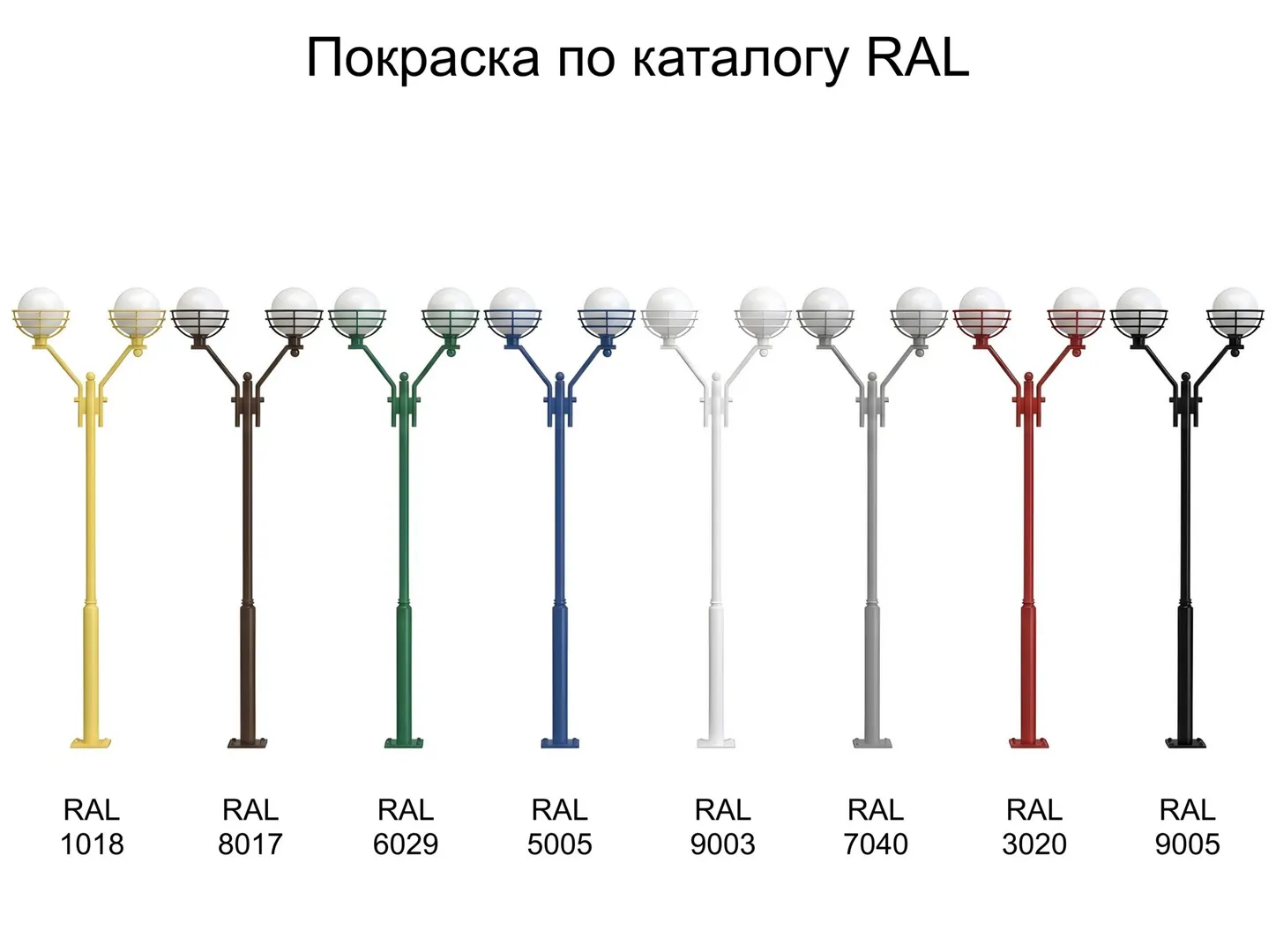

Фланцевые опорные столбы изготавливаются из стального трубного проката, обрабатываемого методом горячего цинкования. Наличие защитного слоя предотвращает развитие ржавчины, исключает прочие негативные воздействия внешних факторов среды, увеличивая продолжительность службы изделия до 30 лет. Поверхность столба может дополнительно обрабатываться лакокраской выбранного оттенка по каталогу RAL.
Установка столбов выполняется на бетонный фундамент, внутри которого размещается металлический закладной элемент. Для соединения столба и ЗДФ используется фланец и анкерные болты.
Фотогалерея
-

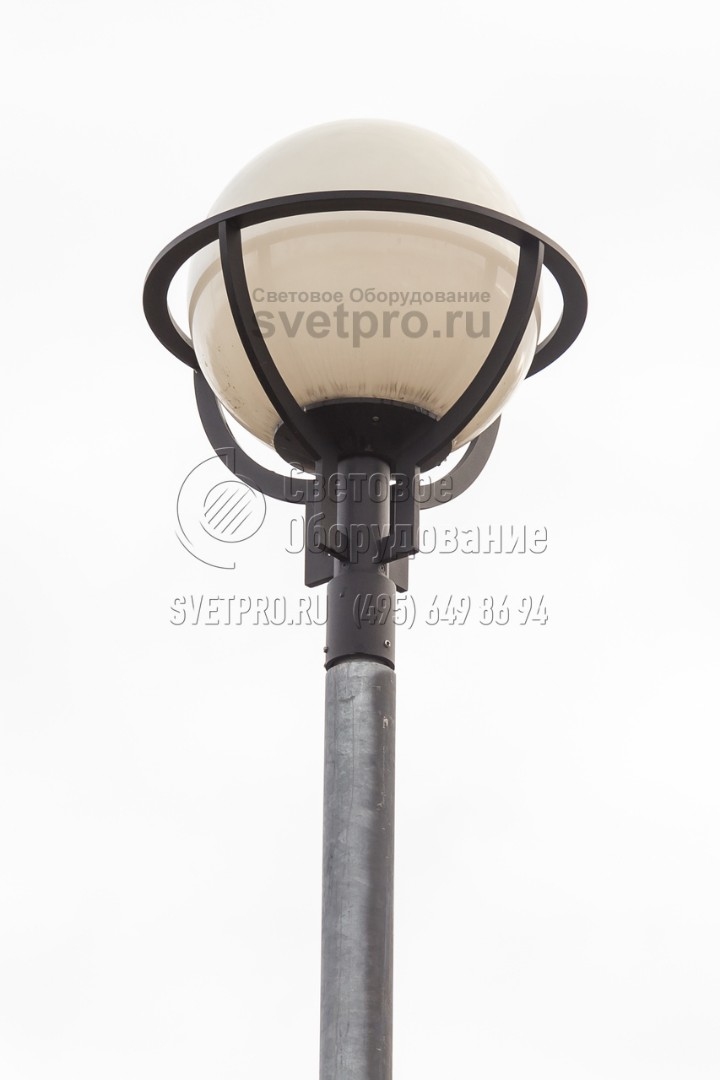

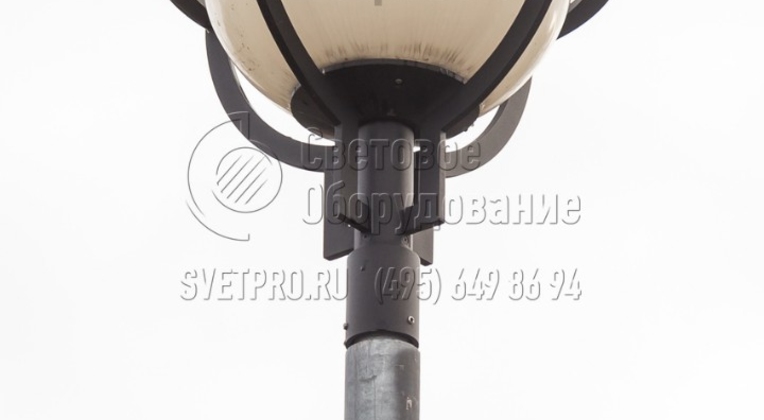

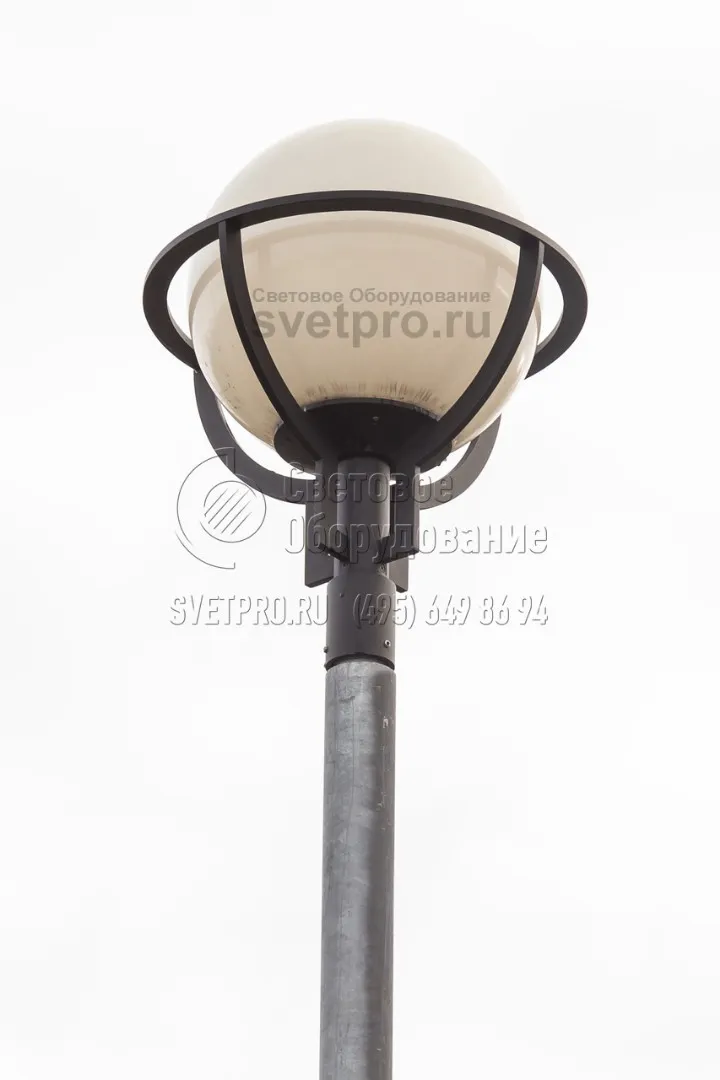

1. Главным отличием опоры модификации «Бол» является крепление особой конструкции, на которое устанавливается светильник. Оно имеет цилиндрическую деталь для монтажа на верхний срез корпуса, а также защитную рамку в виде кольца с перегородками. Светильник красиво смотрится на верхушке.
-

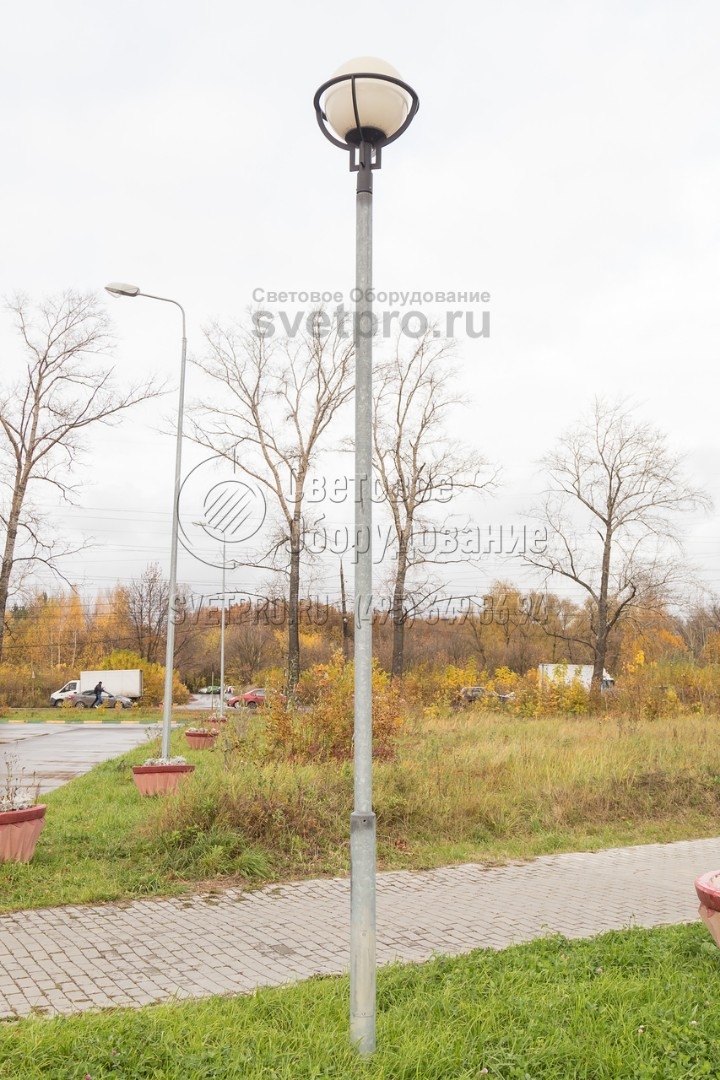

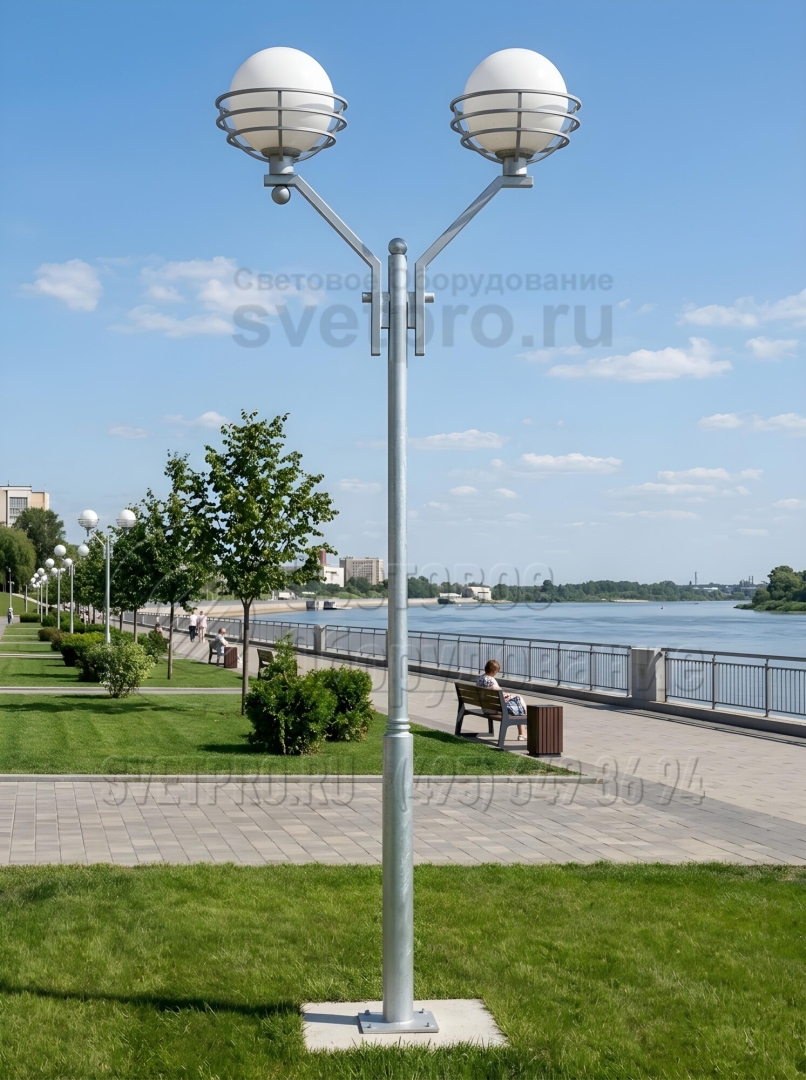

2. На изображении представлен вариант конструкции для освещения паркового пространства модификации «Бол». В этом случае поверхность корпуса не окрашена порошковой краской. Для предотвращения окисления углеродистой стали корпуса используется цинк, нанесенный в ваннах с расплавом металла. -

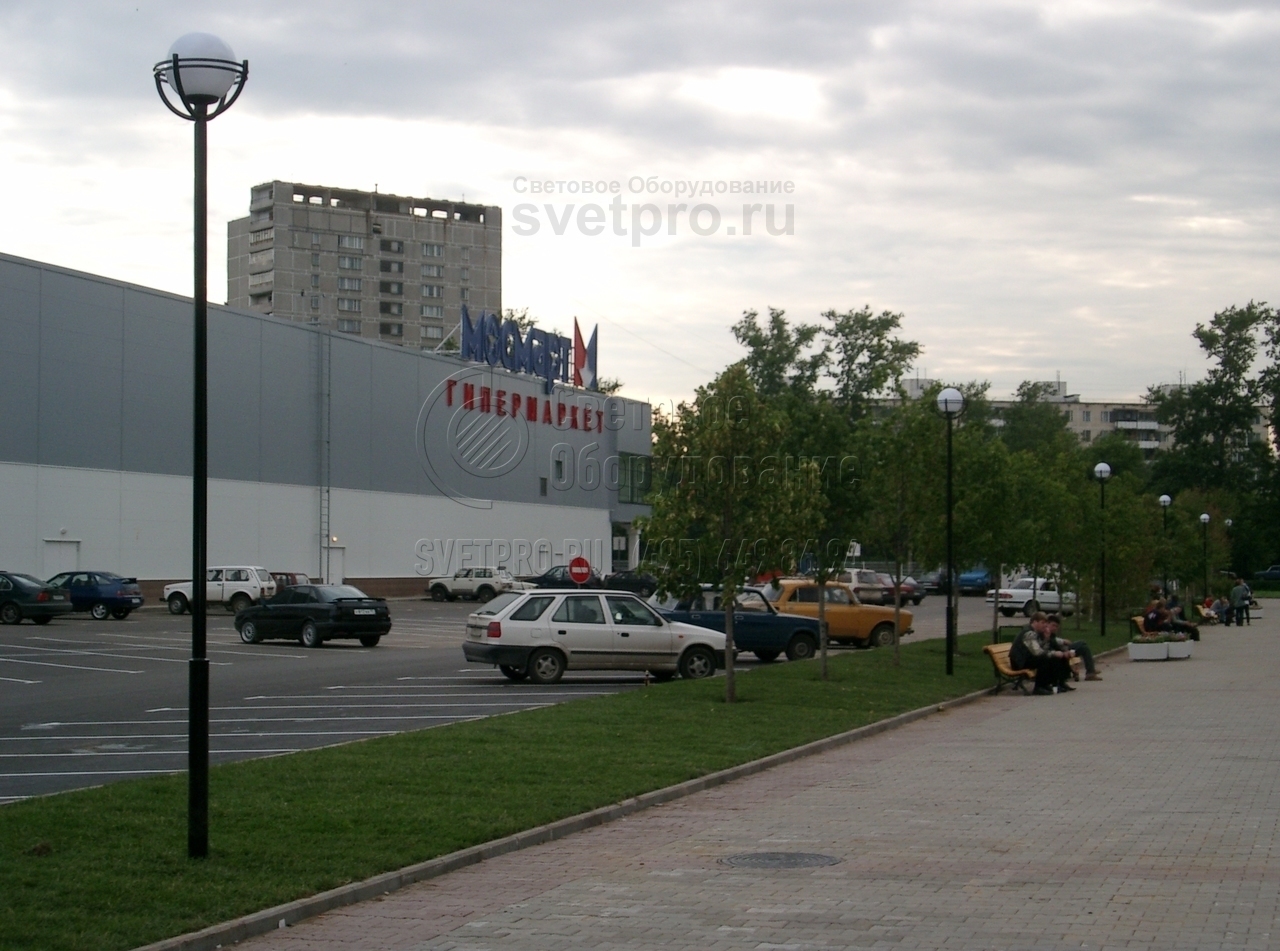

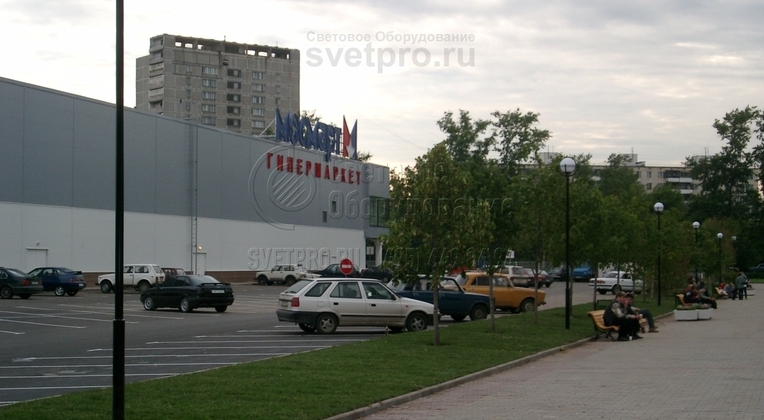

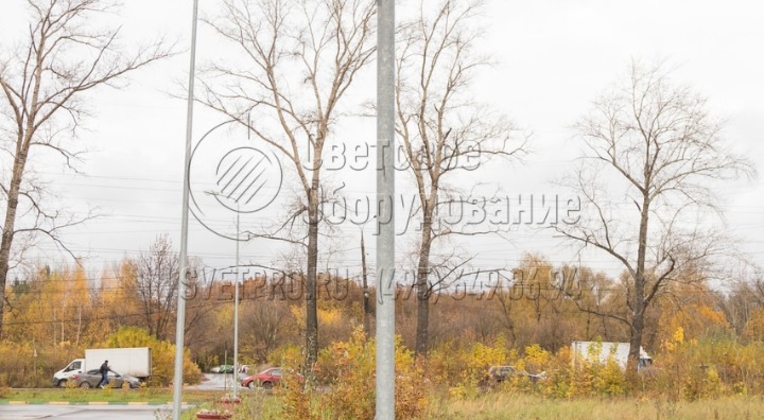

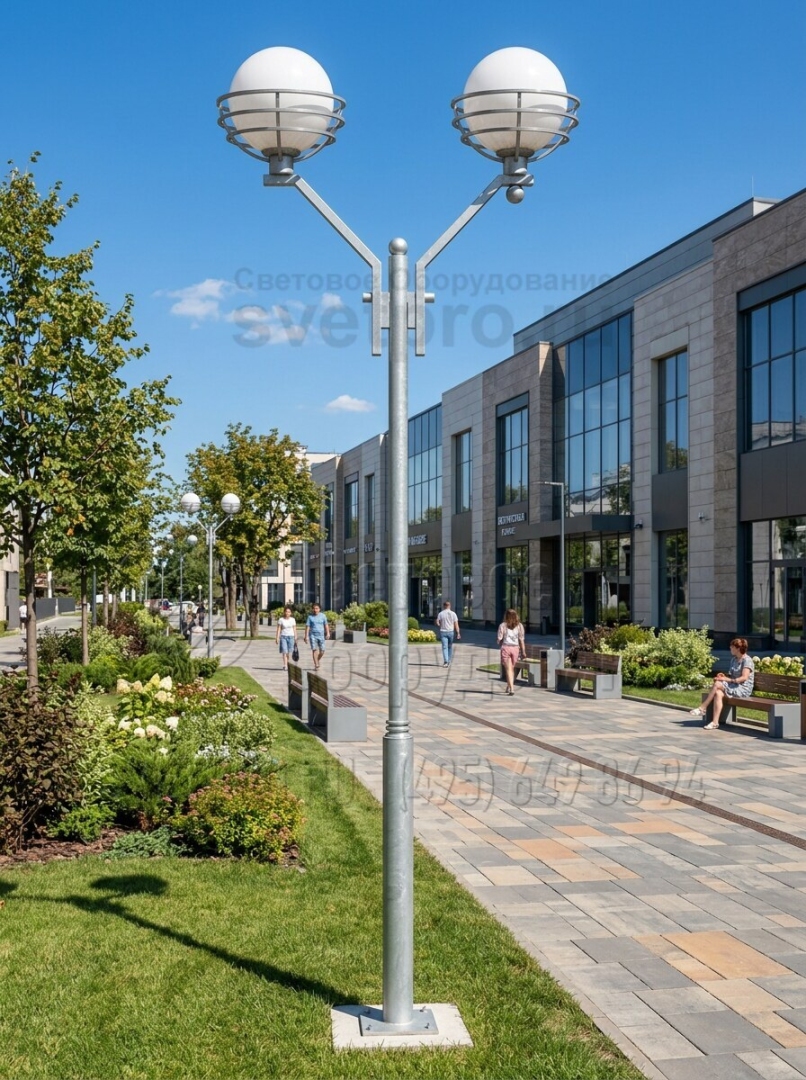

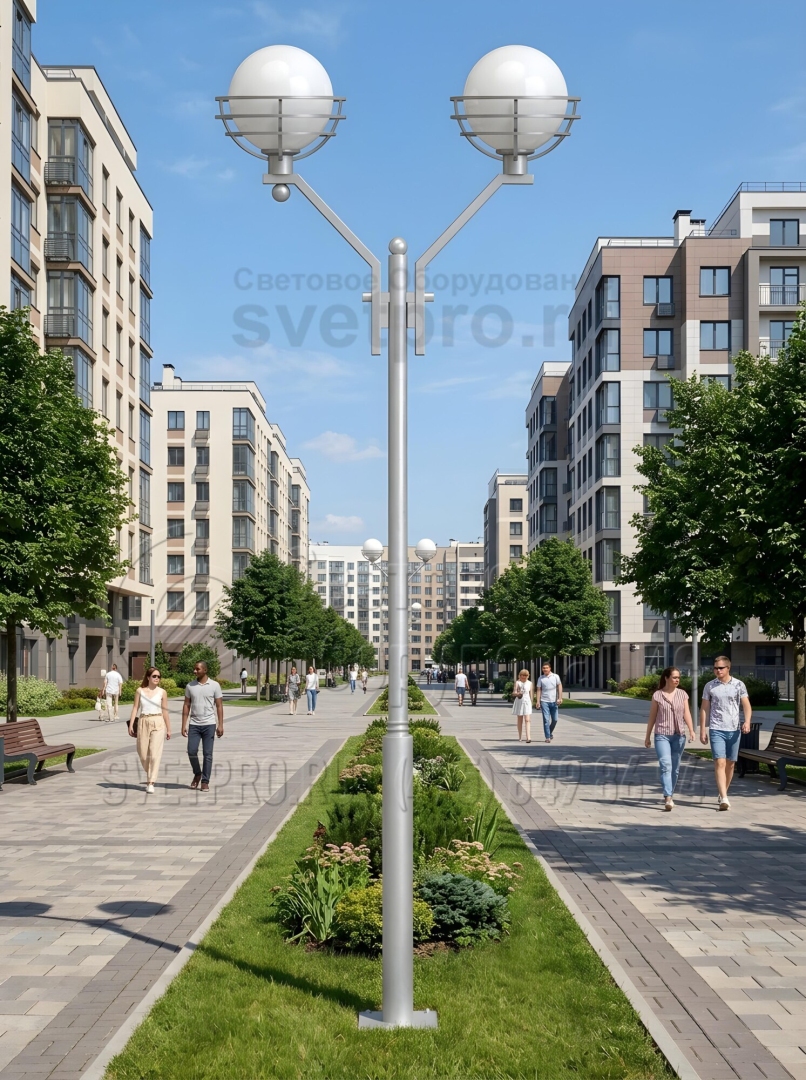

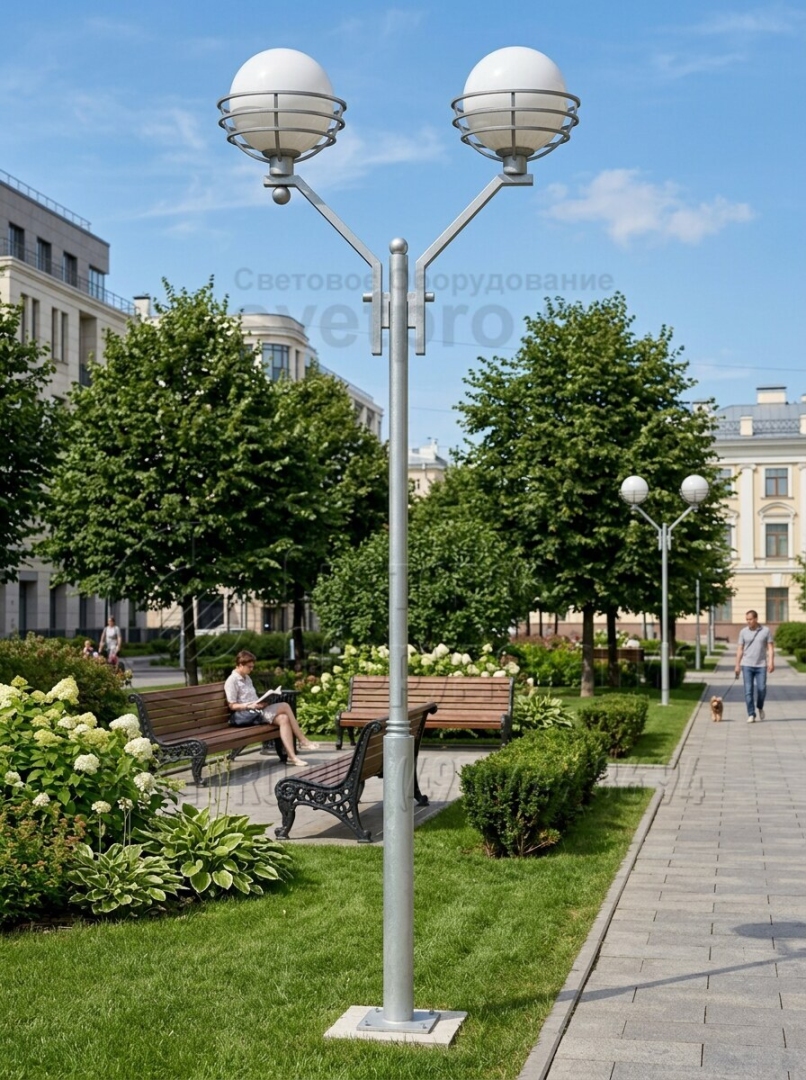

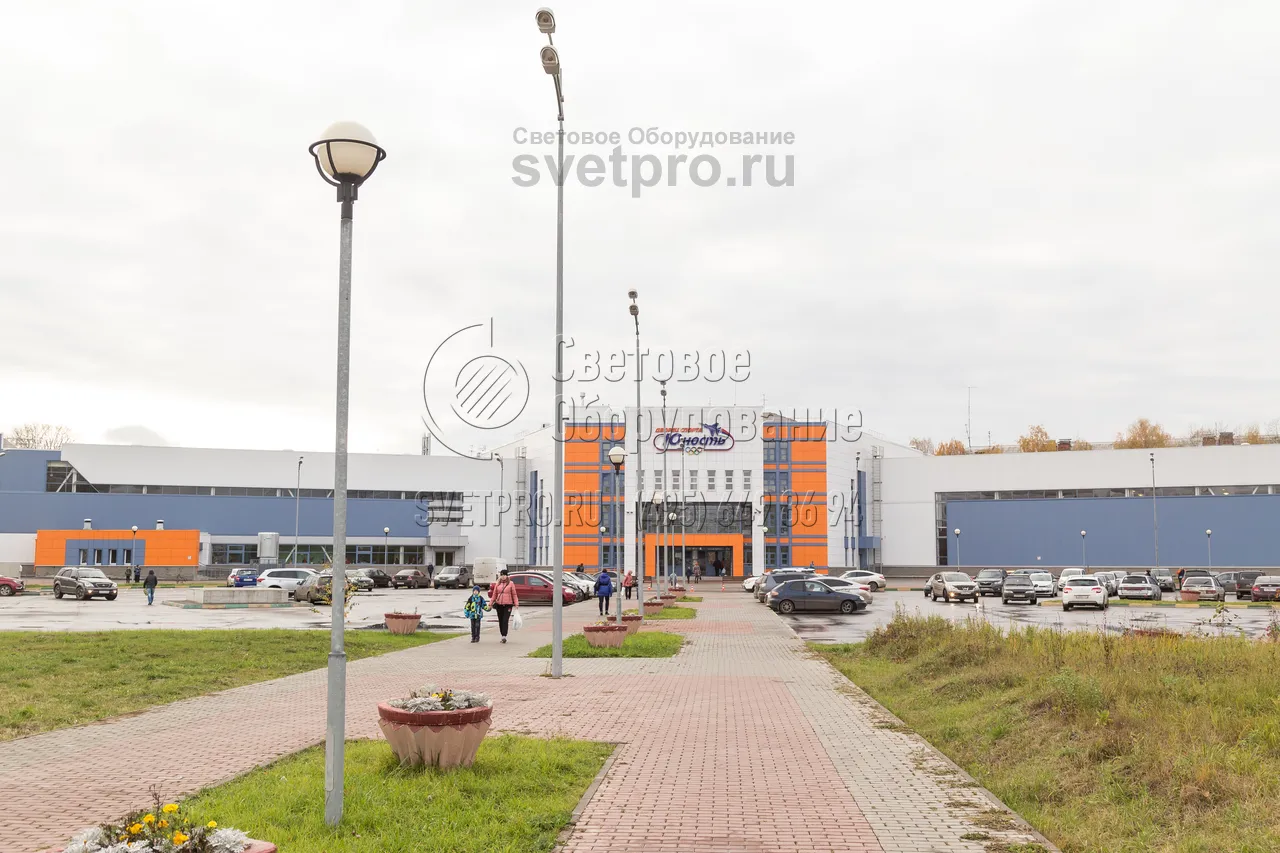

3. Опоры модификации «Бол» можно использовать самостоятельно или в комплексе с другими конструкциями для создания осветительной сети. В представленном на изображении примере применяются классические опоры. В этом случае создается и местное, и общее освещение территории. -

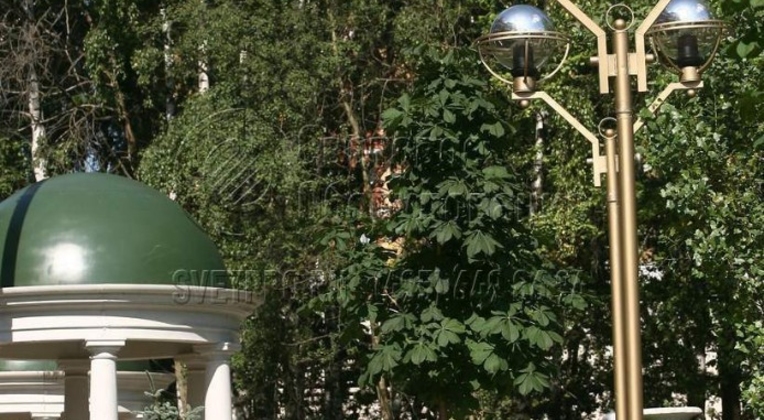

4. На изображении представлен пример использования конструкции типа «Бол» с двумя выносами. На них установлены 2 СП, которые светят по обе стороны от ствола. Сам корпус и выносы окрашены порошковой краской в золотистый цвет. Используются полностью прозрачные рассеиватели на светильниках. -

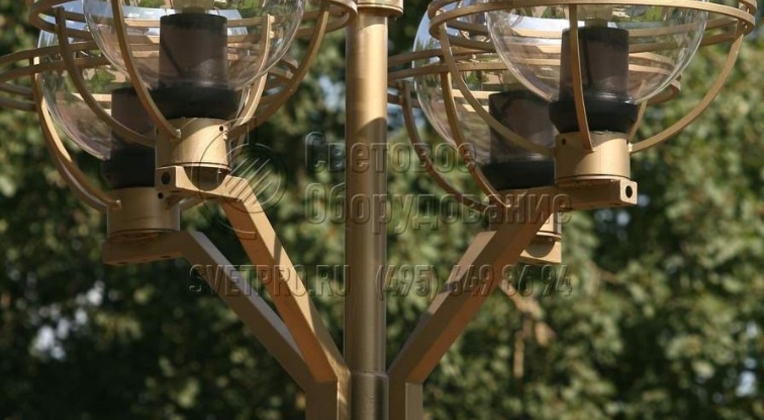

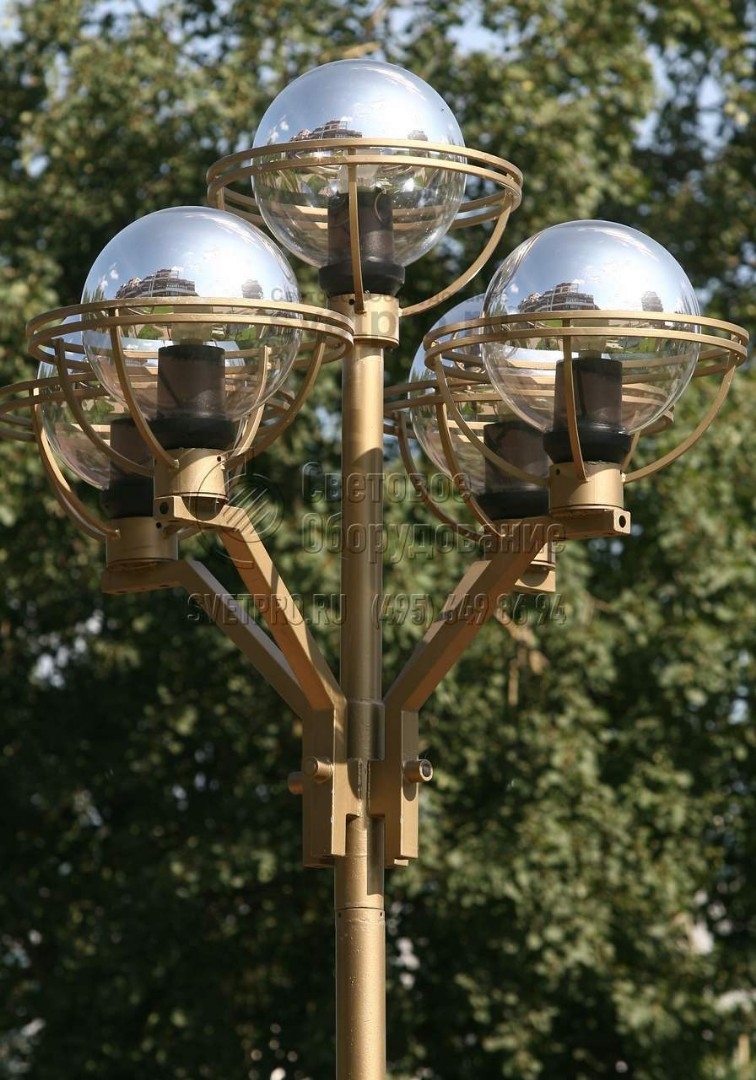

5. Если нужно очень ярко осветить площадку, на одну опору модификации «Бол» можно поставить 5 СП. Пример такого использования представлен на изображении. Красивые консоли улучшают внешний вид изделия. Оно красиво смотрится на набережной или бульваре, а также в сквере на фоне деревьев. -

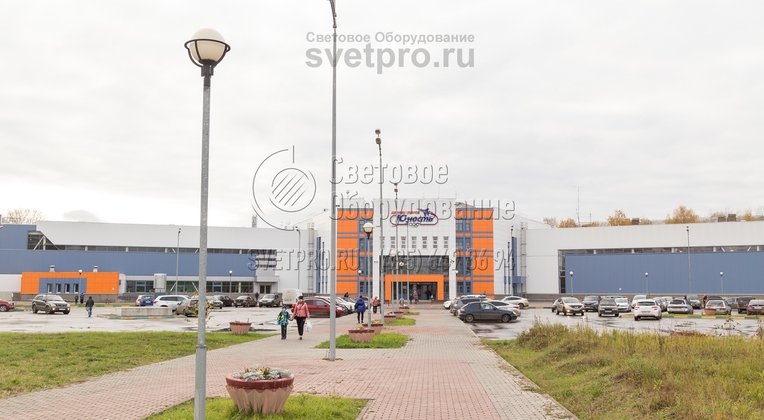

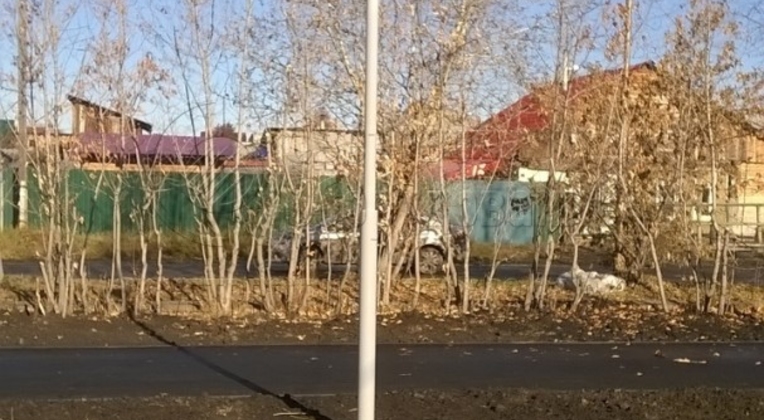

6. Опоры модели «Бол» можно устанавливать в индустриальных районах, вдоль парковок и пешеходных дорожек. На изображении хорошо видно, что между отдельными стволами нет электрических кабелей, по которым подается электричество. Для безопасности они уложены в траншеи под землю. -

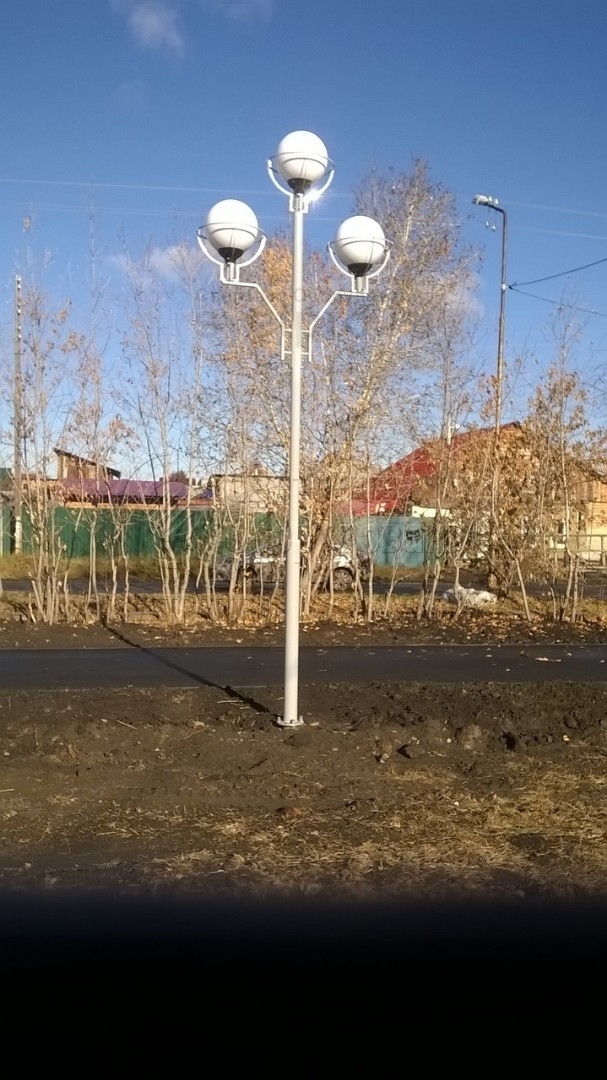

7. На изображении представлена конструкция для систем освещения с 3 светильниками. Корпус этой модели покрашен в белый цвет, чтобы улучшить его внешний вид. В нижней части приварена круглая деталь, за которую вся конструкция фиксируется на фундаменте. Используется резьбовой крепеж. -

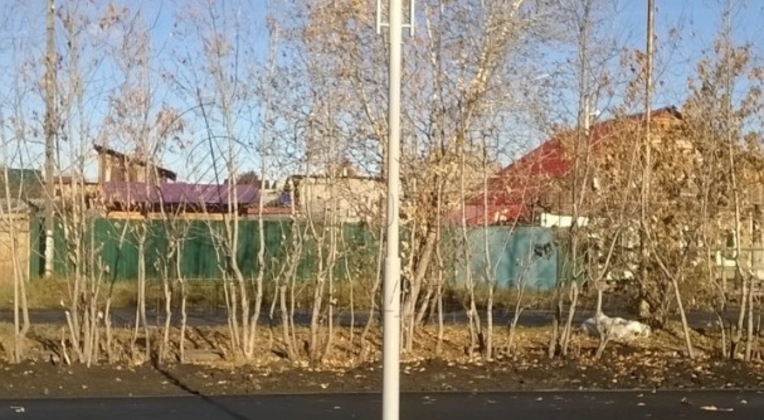

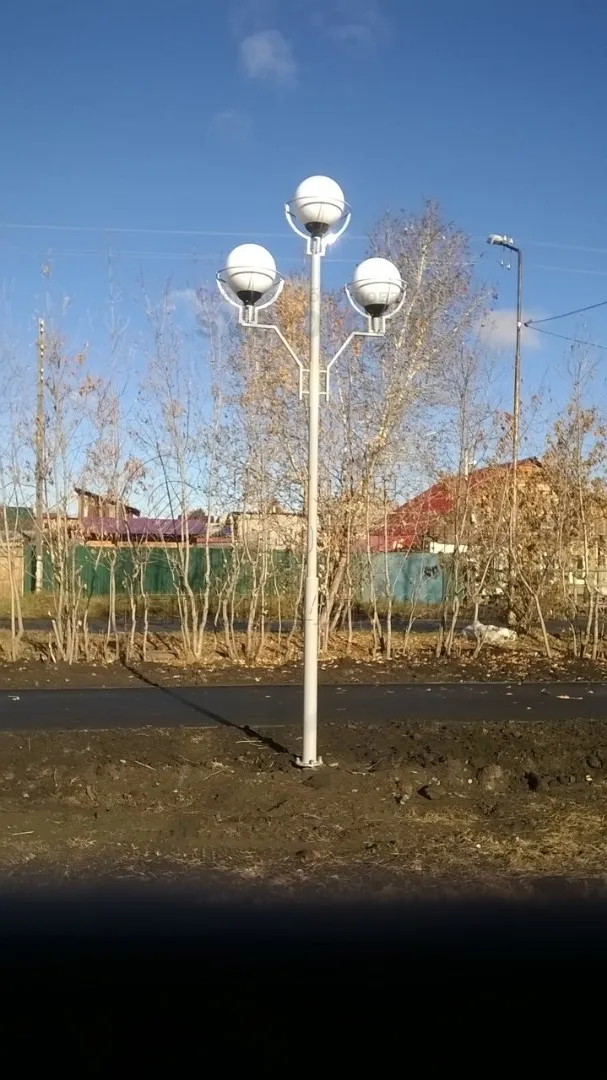

8. На изображении хорошо видны все особенности установки конструкции для паркового освещения типа «Бол». Для прикручивания ее к фундаменту используются болты и гайки. Поэтому при необходимости ее можно снять и заменить. Провода подведены в траншеях, поэтому не видны на поверхности.
