НП / НФ Опоры несиловые трубчатые неразборные

Главная > Бренды > Opora Engineering > НП / НФ Опоры несиловые трубчатые неразборные
Область применения:
  • Опоры данной серии предназначены для декоративного освещения любых объектов.
Назначение:
  • Опоры освещения
Артикул производителя: НП / НФ
Установка: В подготовленный котлован.
Количество крепежный отверстий: 4
Материал: Трубный прокат
Покрытие: Горячее цинкование
Размер фланца: 230-400 мм
Вес: 23,6-312,5 кг
Высота: 2-12 м

Производитель «Opora Engineering», Россия

Цена: ОПТ/Розница Звоните 8 (495) 649-86-94

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

Наименование опорыМасса*, кгОбозначение установочного места кронштейна**H, ммh1, ммh2, ммh3, ммD1, ммD2, ммD3, мм
НП-2,0/2,8-02-ц 30,8 Ф2 2000 1000 1280 - 108 76 -
НП-3,0/4,0-02-ц 37,8 Ф2 3000 1000 1280 - 108 76 -
НП-4,0/5,0-02-ц 43,9 Ф2 4000 1000 1280 - 108 76 -
НП-4,0/5,0-02-ц 72,3 Ф2 4000 1000 1280 1340 159 108 76
НП-5,0/6,0-02-ц 81,0 Ф2 5000 1000 1280 1840 159 108 76
НП-6,0/7,0-02-ц 89,7 Ф2 6000 1000 1280 2340 159 108 76
НП-10,0/12,0-02-ц 292,0 Ф6, Ф7, Ф16 10000 2000 4000 3000 168 133 108

H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо

Наименование опорыНаименование закладного элемента фундаментаМасса*, кгОбозначение установочного места кронштейна**H, ммh1, ммh2, ммh3, ммD1, ммD2, ммD3, ммd, ммА, ммБ, мм
НФ-2,0-02-ц ЗФ-20/4/К180-1,0-б 23,6 Ф2 2000 1000 1285 - 108 76 - М20 230 180
НФ-3,0-02-ц ЗФ-20/4/К180-1,0-б 30,1 Ф2 3000 1000 1285 - 108 76 - М20 230 180
НФ-4,0-02-ц ЗФ-20/4/К180-1,0-б 36,7 Ф2 4000 1000 1285 - 108 76 - М20 230 180
НФ-4,0-02-ц ЗФ-20/4/К180-1,0-б 56,5 Ф2 4000 1000 1285 1340 159 108 76 М20 250 180
НФ-5,0-02-ц ЗФ-20/4/К180-1,0-б 65,1 Ф2 5000 1000 1285 1840 159 108 76 М20 250 180
НФ-6,0-02-ц ЗФ-20/4/К180-1,0-б 73,9 Ф2 6000 1000 1285 2340 159 108 76 М20 250 180
НФ-12,0-02-ц ЗФ-30/4/К300-2,0-б 312,5 Ф6, Ф7, Ф16 12000 2000 4000 4000 168 133 108 М30 400 300

H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном

ОПИСАНИЕ

Неразборные опоры НФ и НП – это несиловые прямостоечные и фланцевые цилиндрические опоры, предназначенные для освещения улиц, дворов, микрорайонов, аэропортов, открытых спортивных комплексов, городских площадей. Они могут использоваться при воздушных и внутренних способах подвода кабеля.

Конструкция опор НФ и НП

Оборудование представляет собой стальную сварную металлическую конструкцию, металл для которой выбирается в соответствии с климатическими условиями и особенностями эксплуатации. Нанесенное на нее с помощью метода горячего цинкования защитное покрытие обеспечивает сохранность оборудования в течение тридцати лет. Поверхность опоры может дополнительно обрабатываться лакокрасочными изделиями. Осветительные приборы крепятся на стволе оборудования как непосредственно, так и с помощью выносных кронштейнов или оголовников.

Фланцевые опоры устанавливаются на железобетонный фундамент. Для монтирования прямостоечных конструкций предварительно подготавливается котлован, который потом заливается бетоном вместе с отцентрованной опорой. Параметры основы зависят от типа грунта, веса конструкции и климатических условий территории. Помимо этого, у опор есть возможность укрепления выносной консолью.

НАЗНАЧЕНИЕ

Светильники на опоры могут устанавливаться как напрямую, так и с помощью кронштейнов. Категорически не допускается использование опор данной серии в качестве силовых.

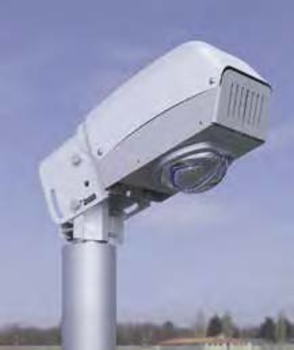

Светильник GALAD Циклоп LED
  • Мощность – 40–60 Вт. Источник света: светодиоды.
  • Корпус изготовлен из алюминиевого профиля.
  • Основание изготовлено из стального проката.
  • Степень защиты светильника – IP65.
  • Светильники комплектуются светодиодами CREE (технология Chip-On-Board).
  • Универсальный узел крепления позволяет установить светильник торшерным или консольным способом.
  • Опоры данной серии имеют стандартное посадочное место диаметром 60 мм. На них могут быть установлены кронштейны (исполнение под заказ).

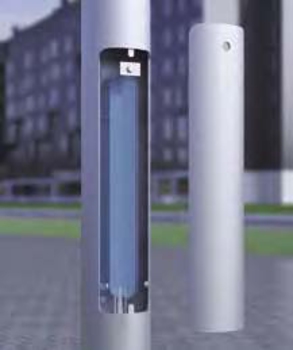

Ревизионный лючок
  • В опоре предусмотрен ревизионный лючок с планкой для установки электрокомплектующих.
  • Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе и выполняется по индивидуальному проекту).
  • Все детали опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).
  • На всех этапах изготовления осуществляется контроль качества продукции.

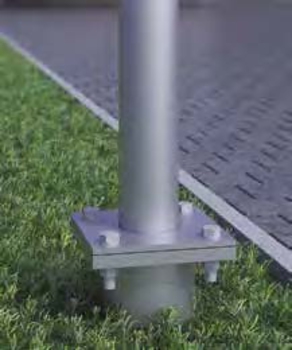

Фланцевое соединение
  • Опора имеет фланцевый узел крепления (тип НФ), что облегчает еe транспортировку и установку.
  • Опора предусматривает подземный подвод питания через окна в закладном элементе фундамента (тип НФ) или в подземной части опоры (тип НП).
  • Закладной элемент фундамента необходимо заказывать отдельно от опоры (рекомендуемый указан в таблицах).

Установка опор

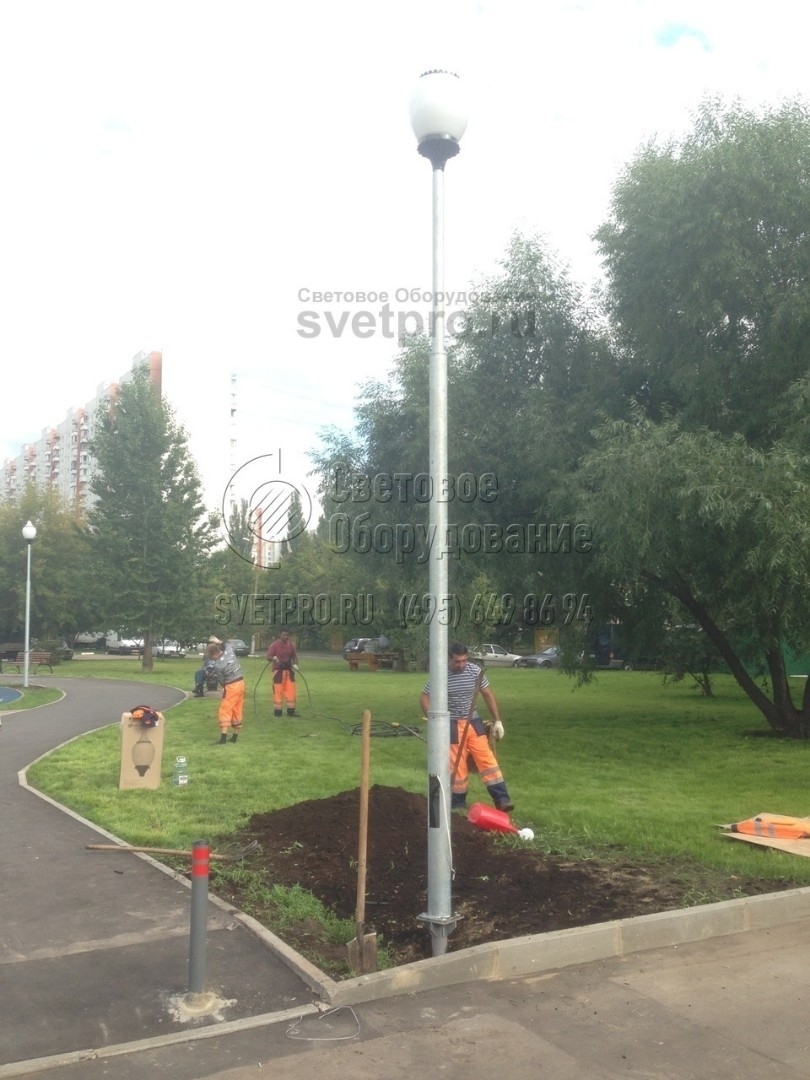

Установка опор НП осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1. Опоры серии НФ устанавливаются на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендуемый указан в таблице). Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

На опоры стандартно устанавливаются торшерные или консольные светильники (с поворотным узлом крепления) с посадочным местом диаметром 60 мм (базовое исполнение). Допускается также устанавливать кронштейны со светильниками (исполнение под заказ). Для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для данного типа опор используется подземный подвод питающих кабелей через окна закладного элемента (тип НФ) или в подземной части опоры (тип НП). Для разделки кабелей предусмотрены ревизионные лючки с планками для установки комплектующих и точка заземления (болт М10).

Преимущества

В качестве материала используется высококачественный трубный прокат по ГОСТ 10704–81 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности. Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

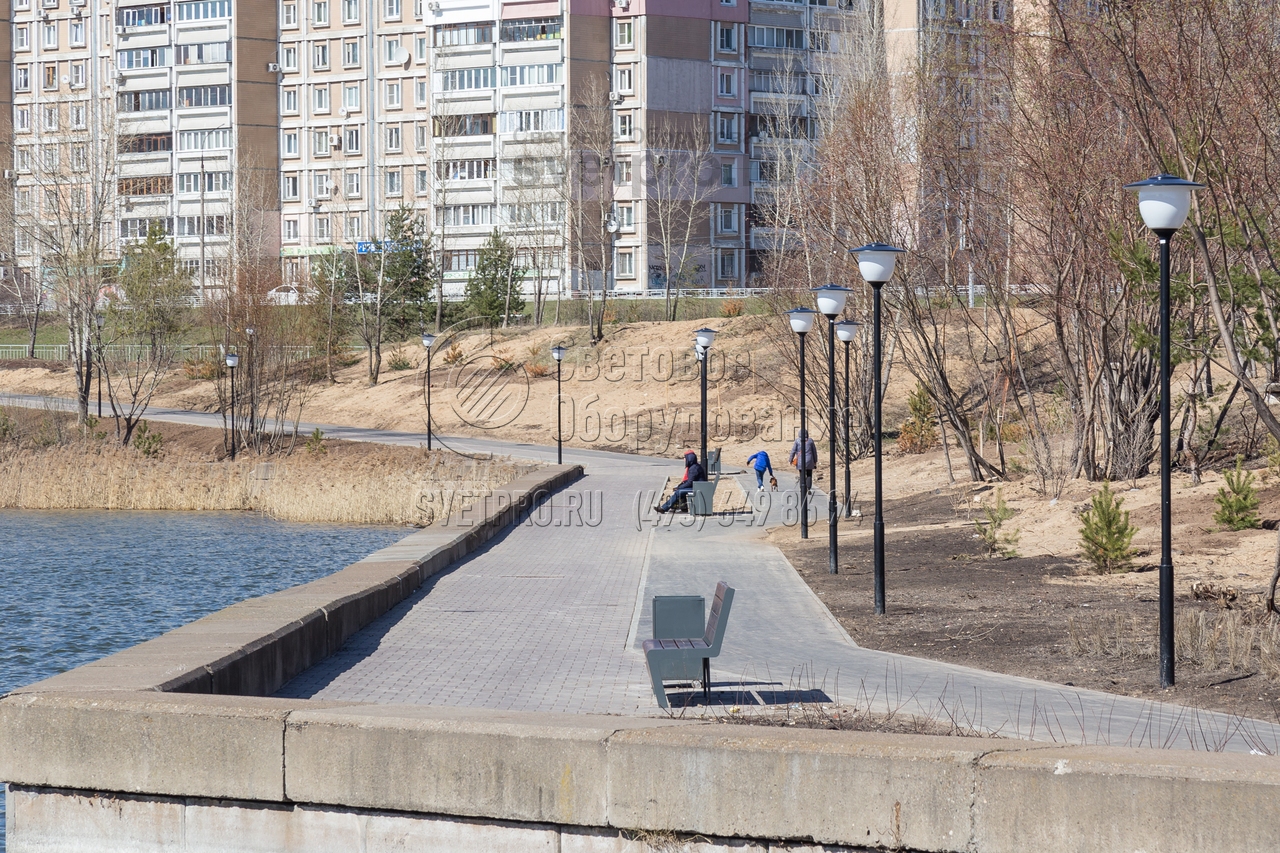

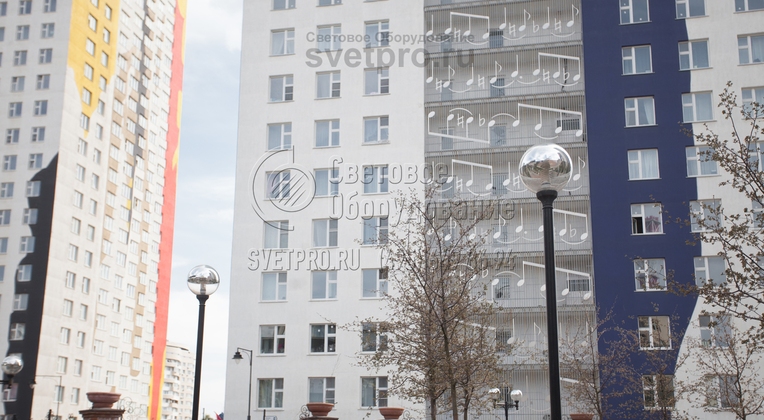

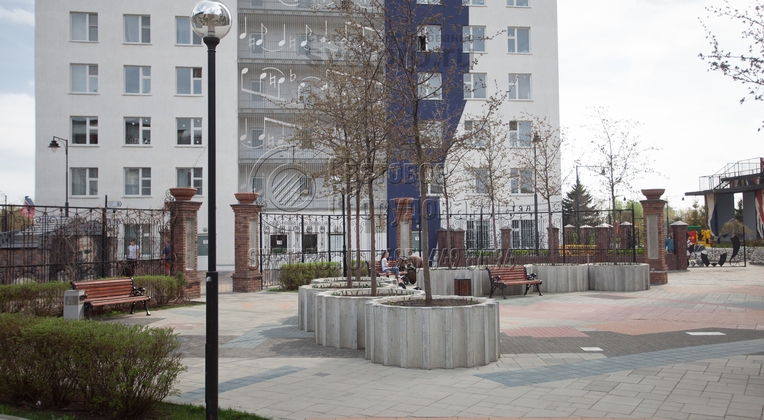

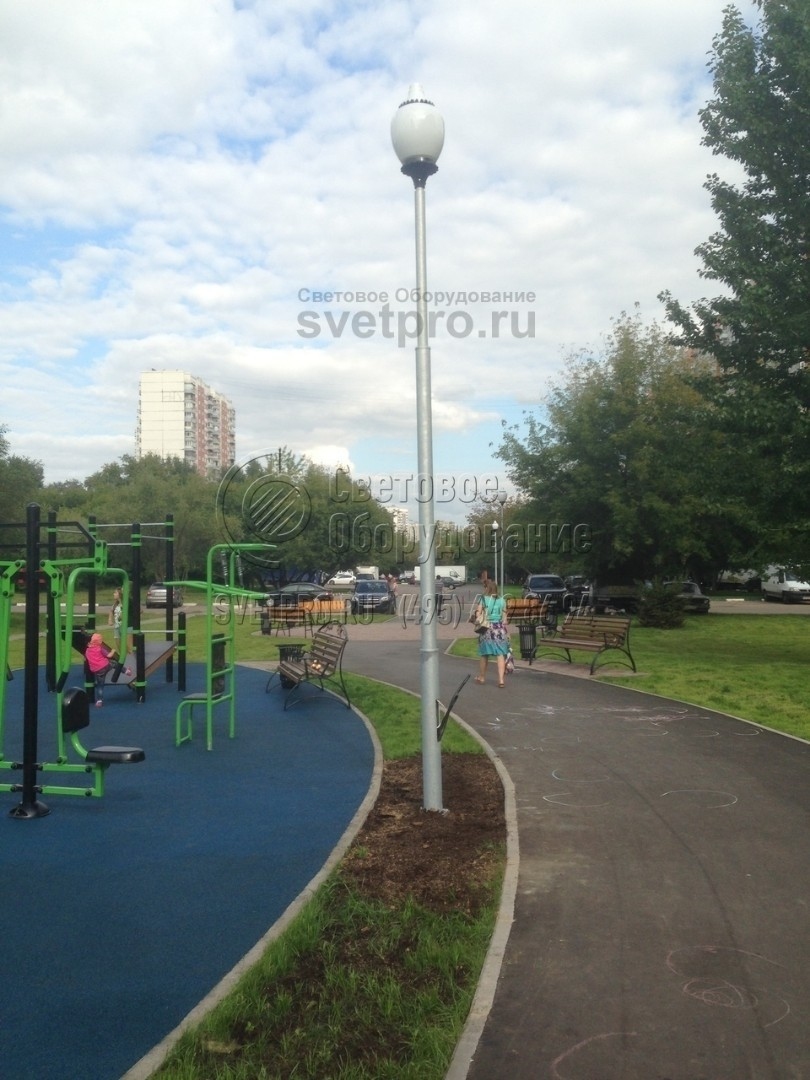

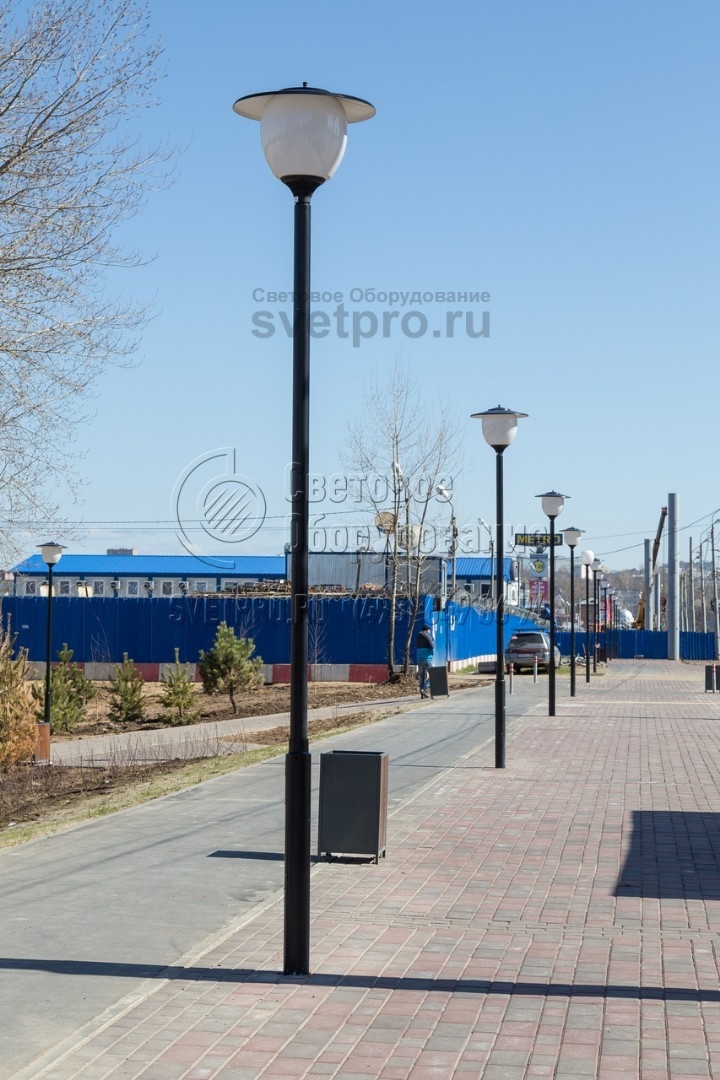

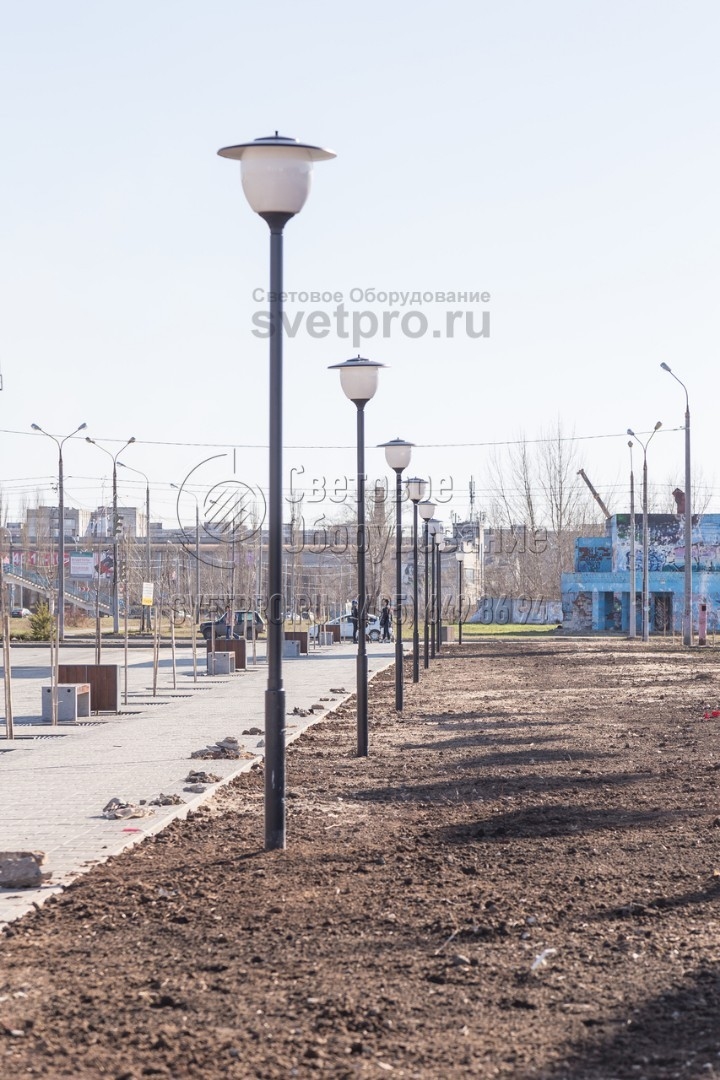

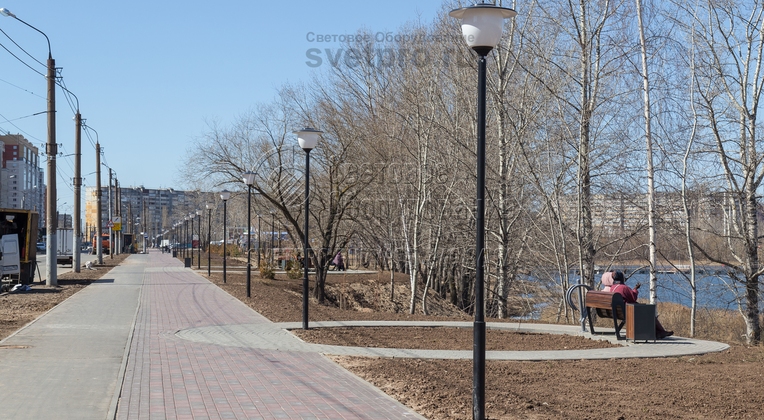

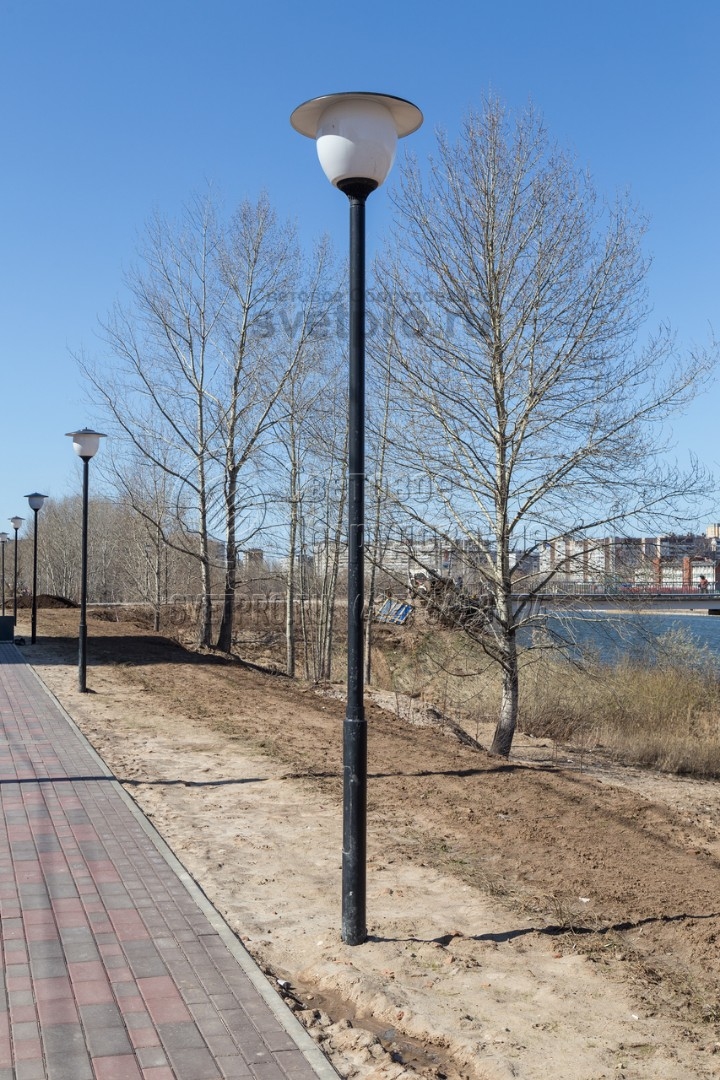

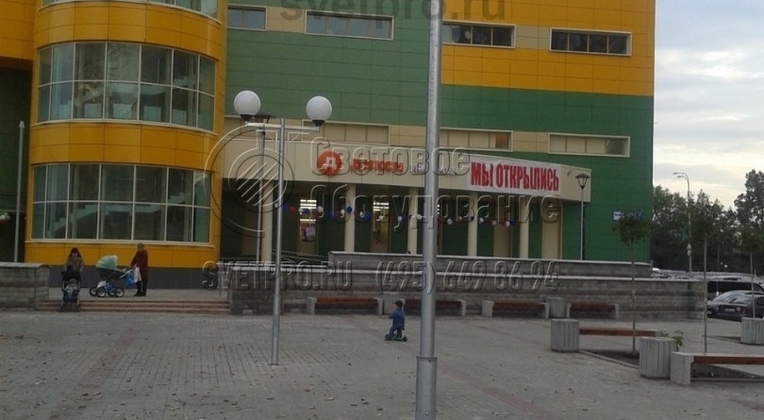

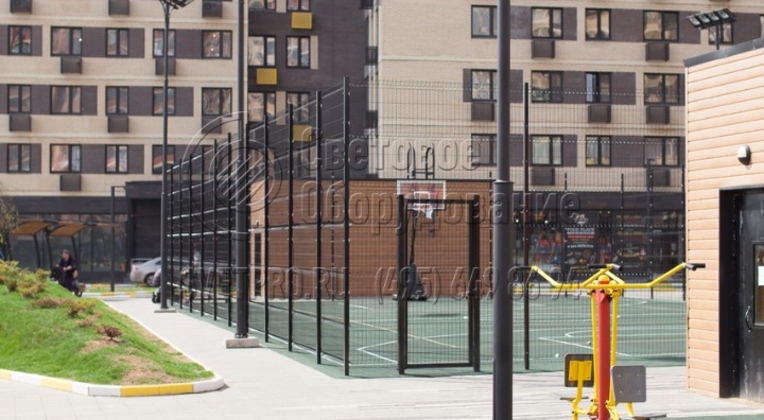

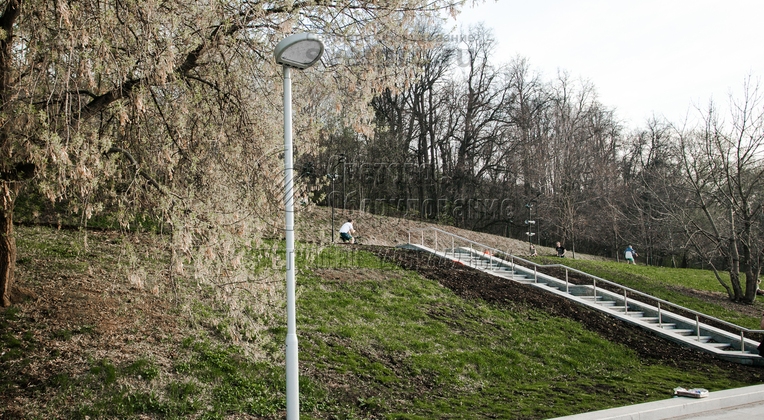

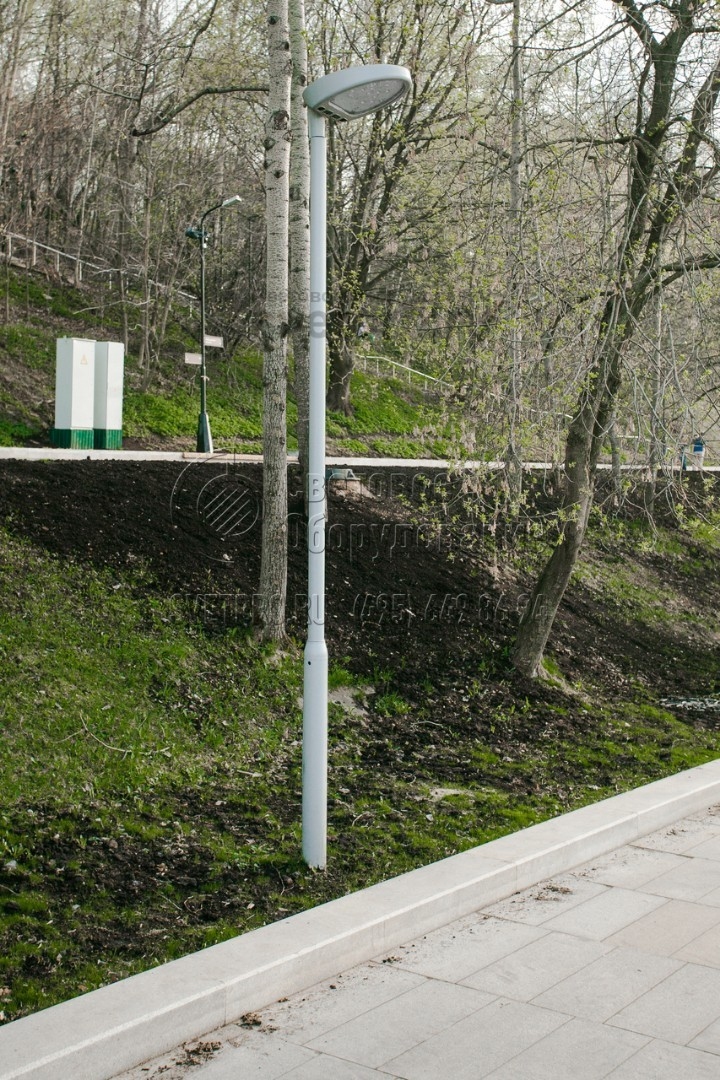

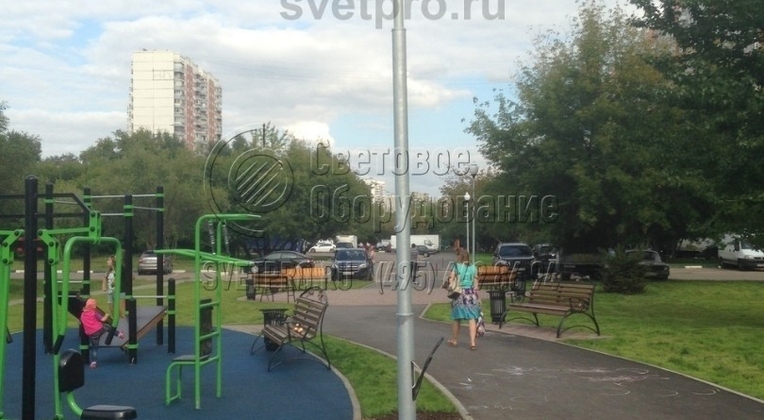

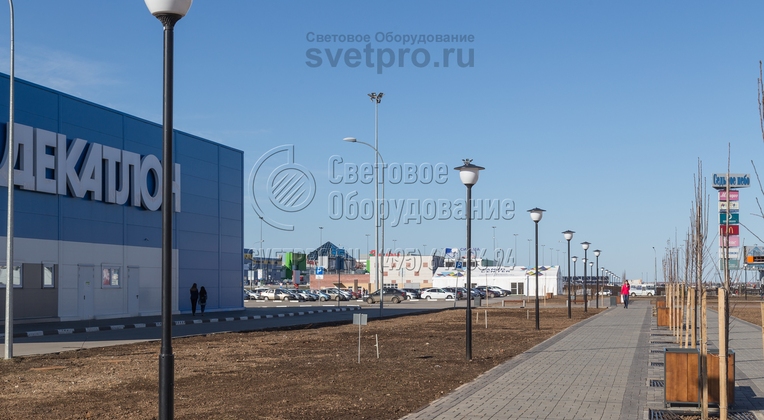

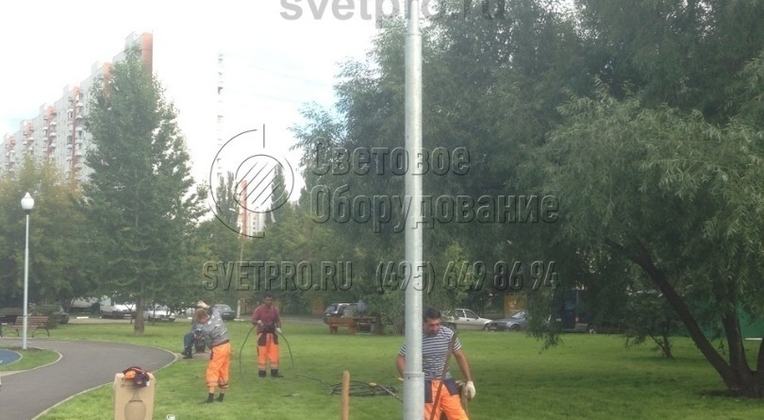

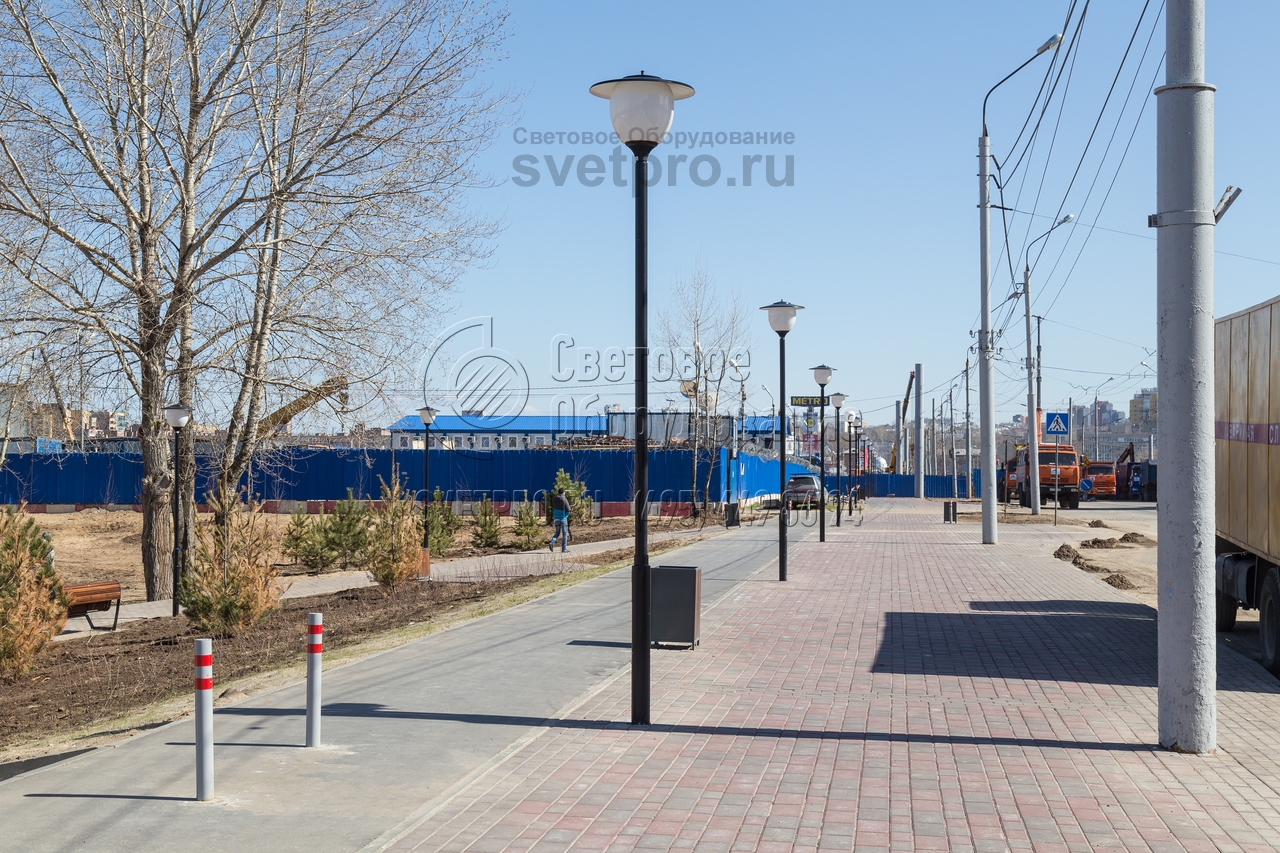

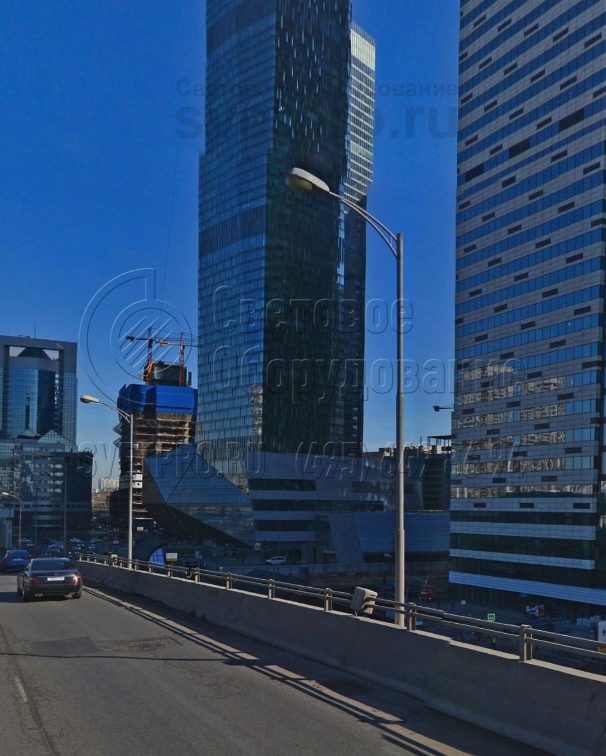

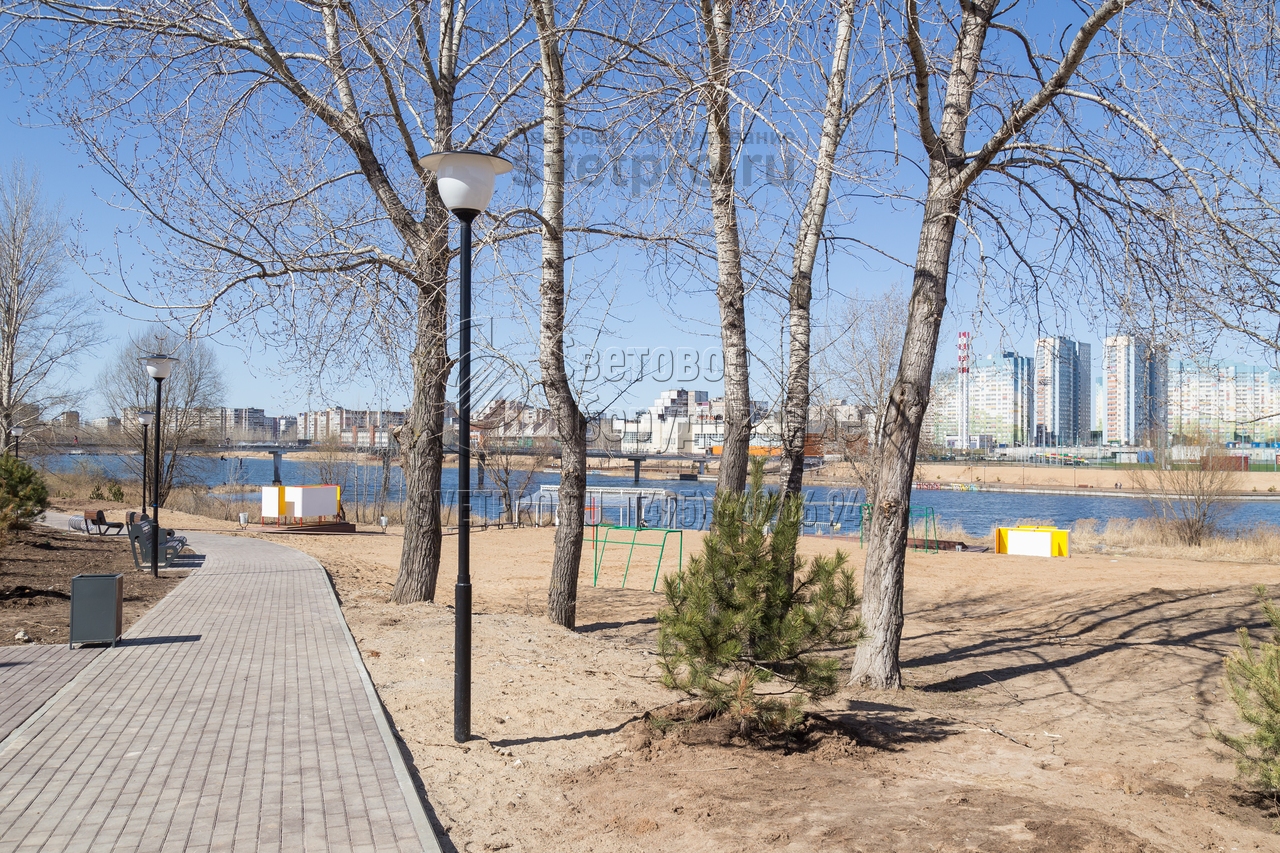

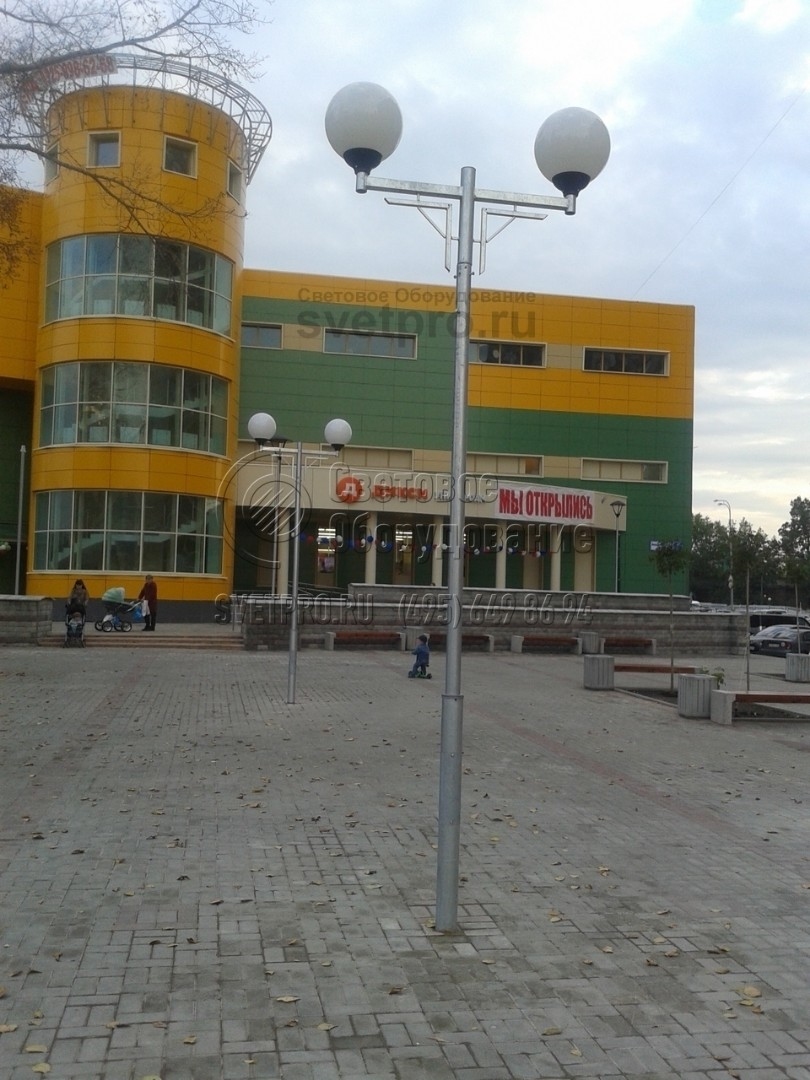

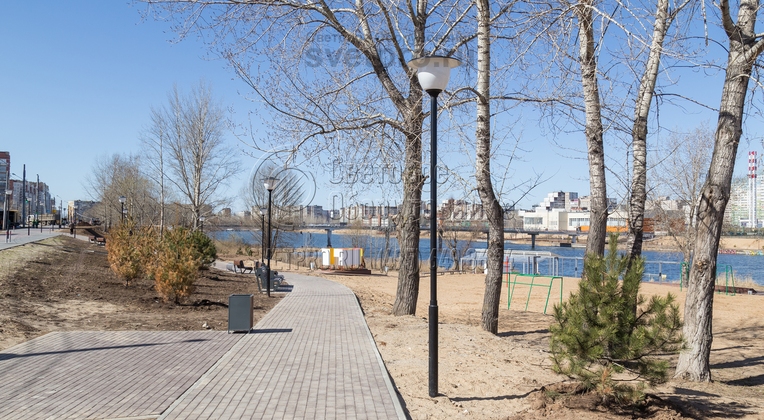

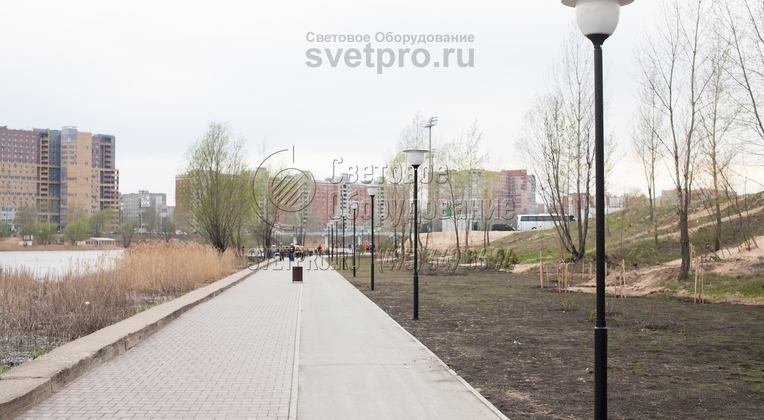

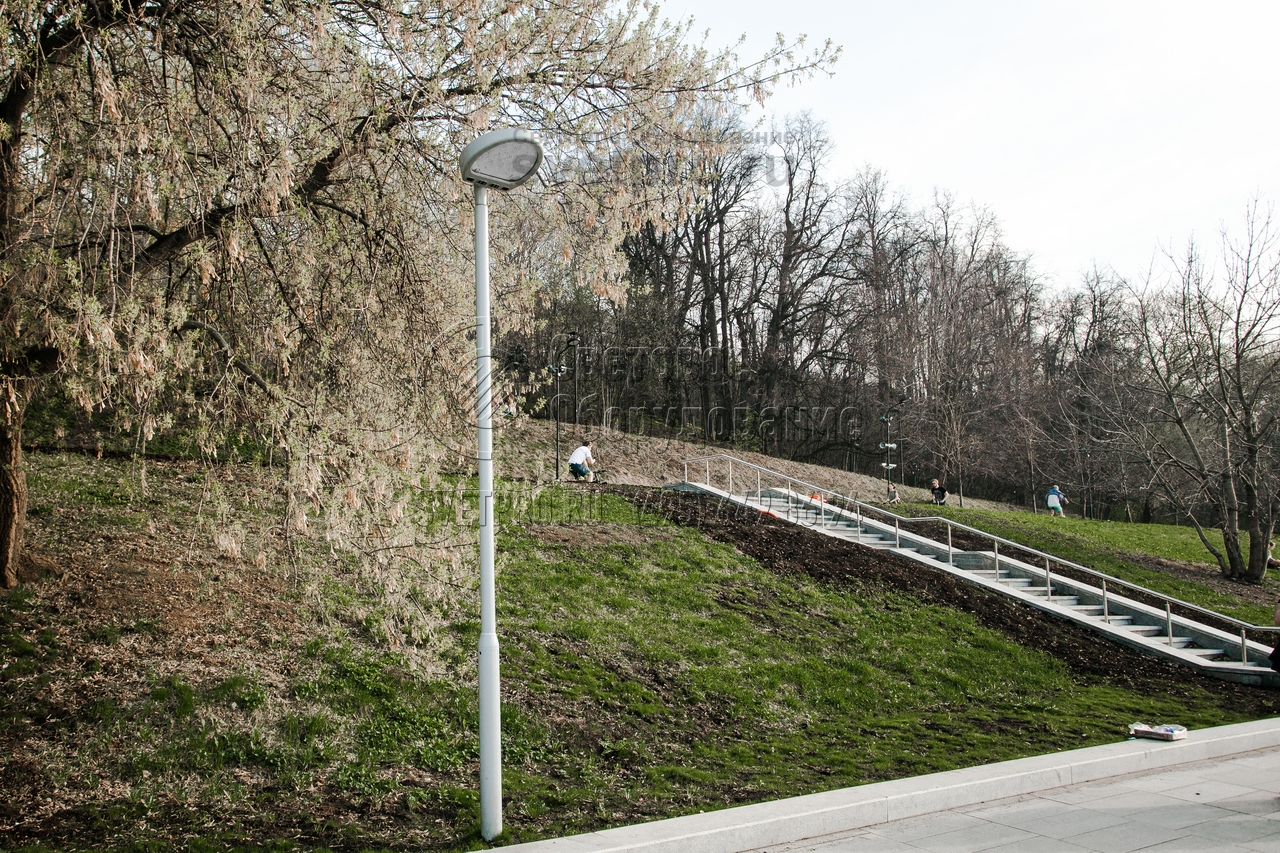

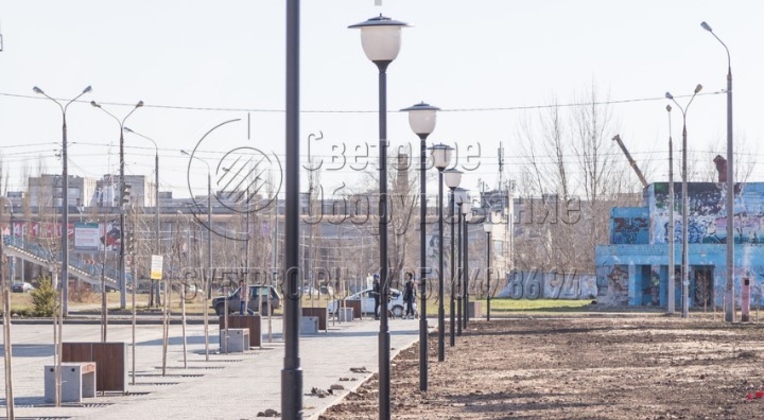

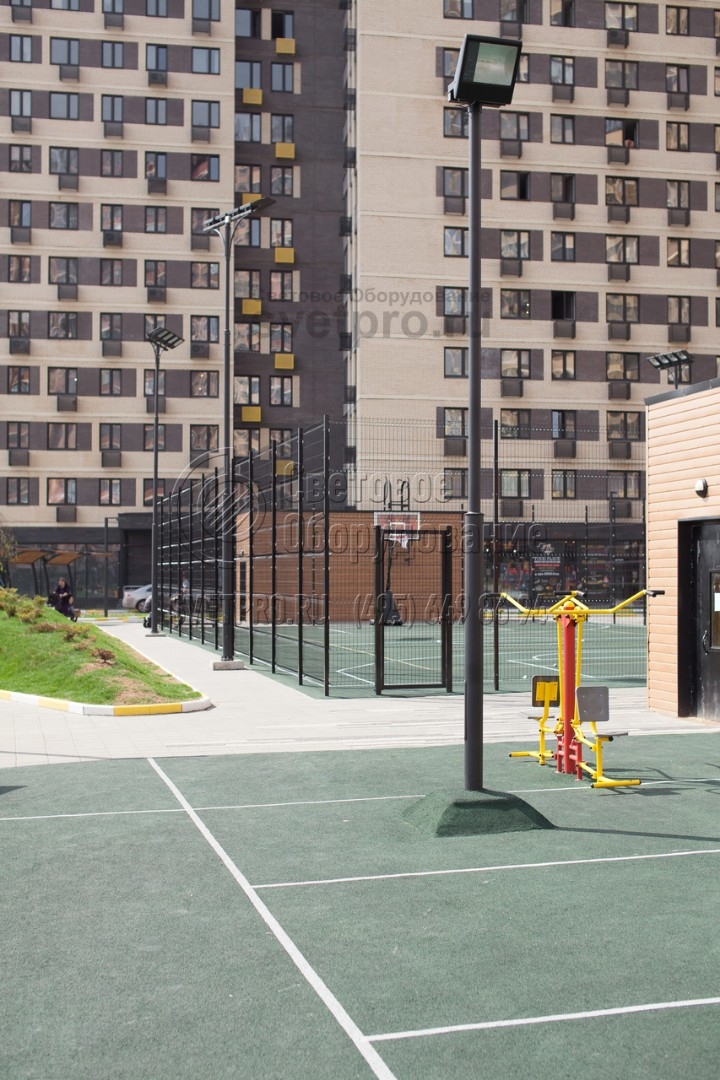

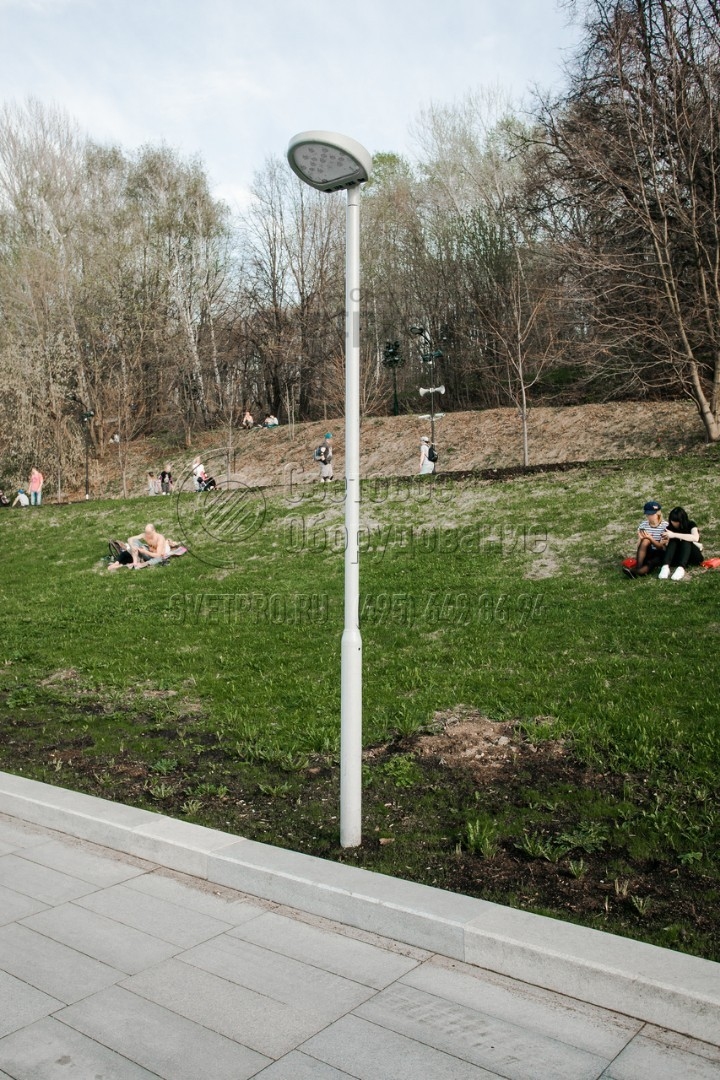

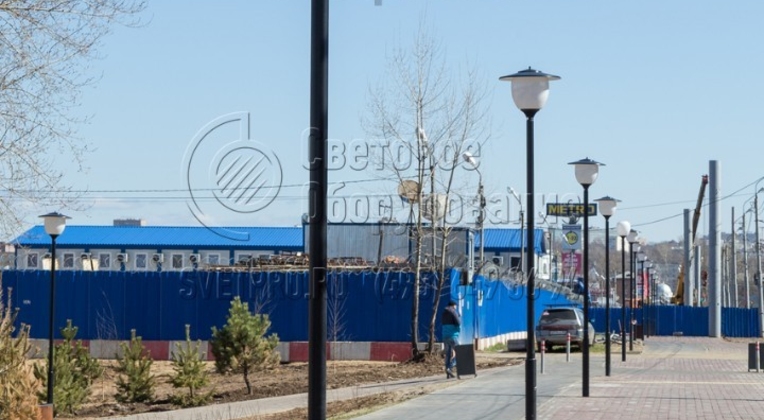

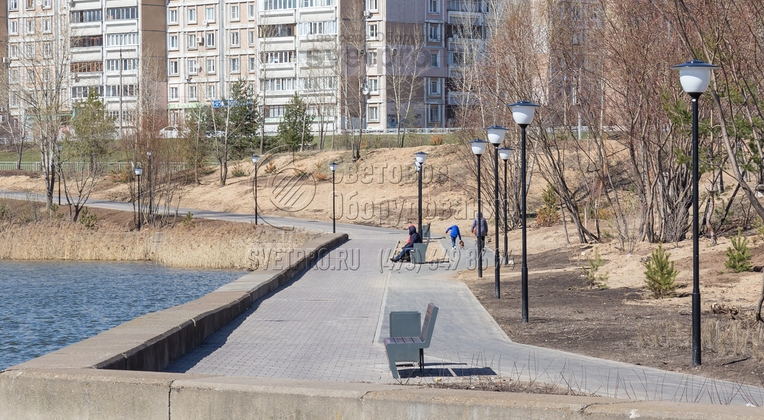

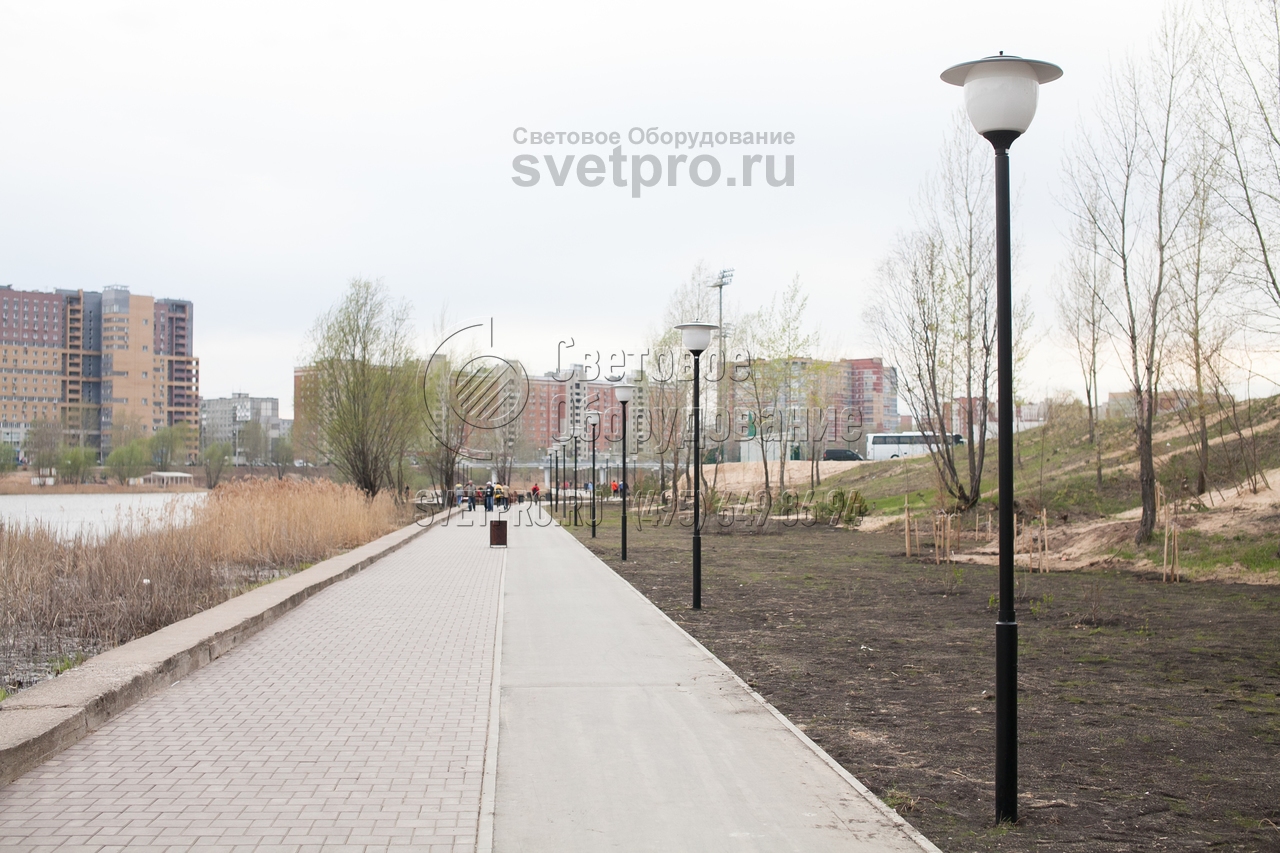

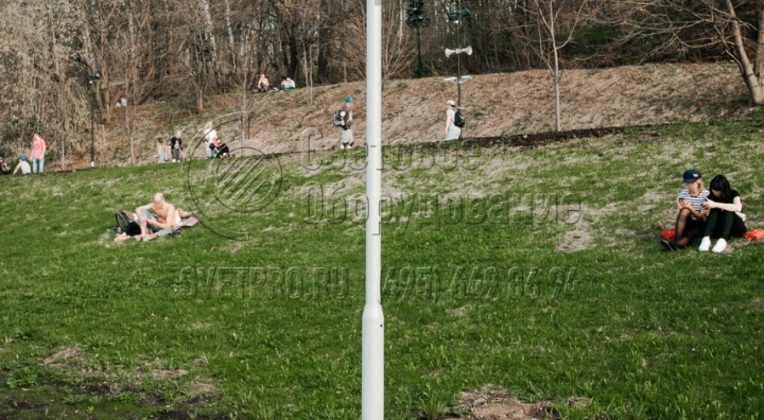

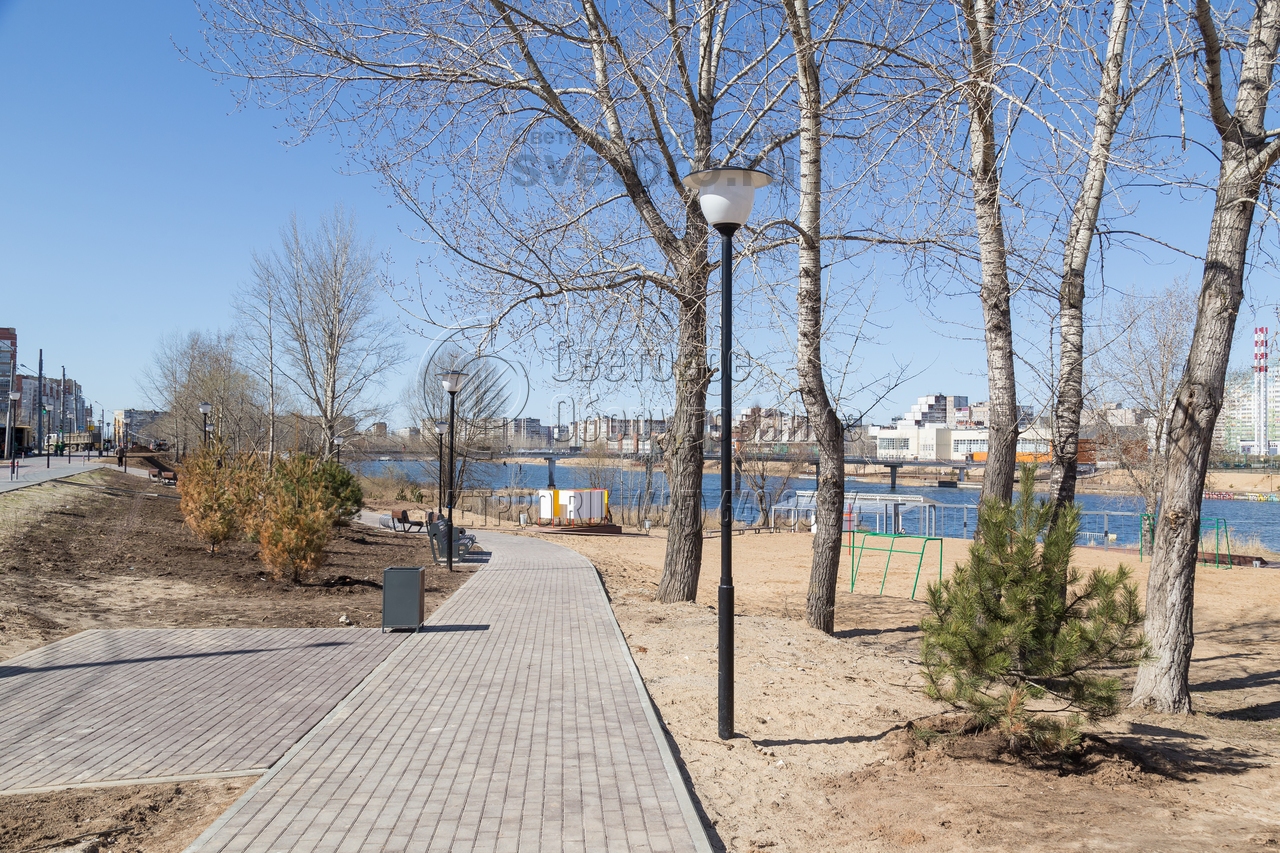

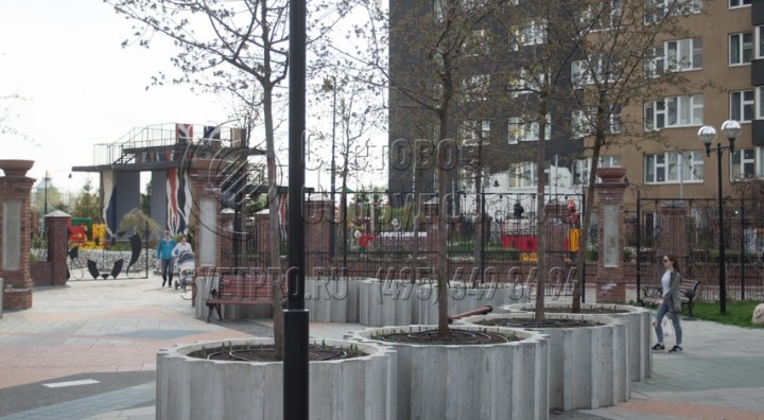

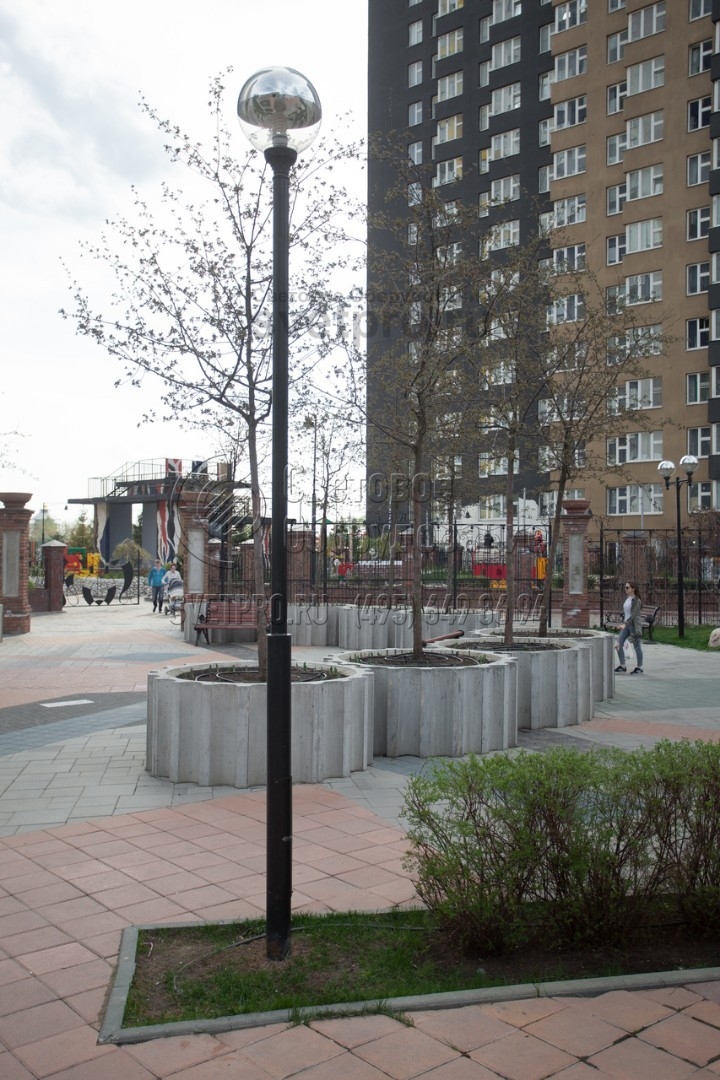

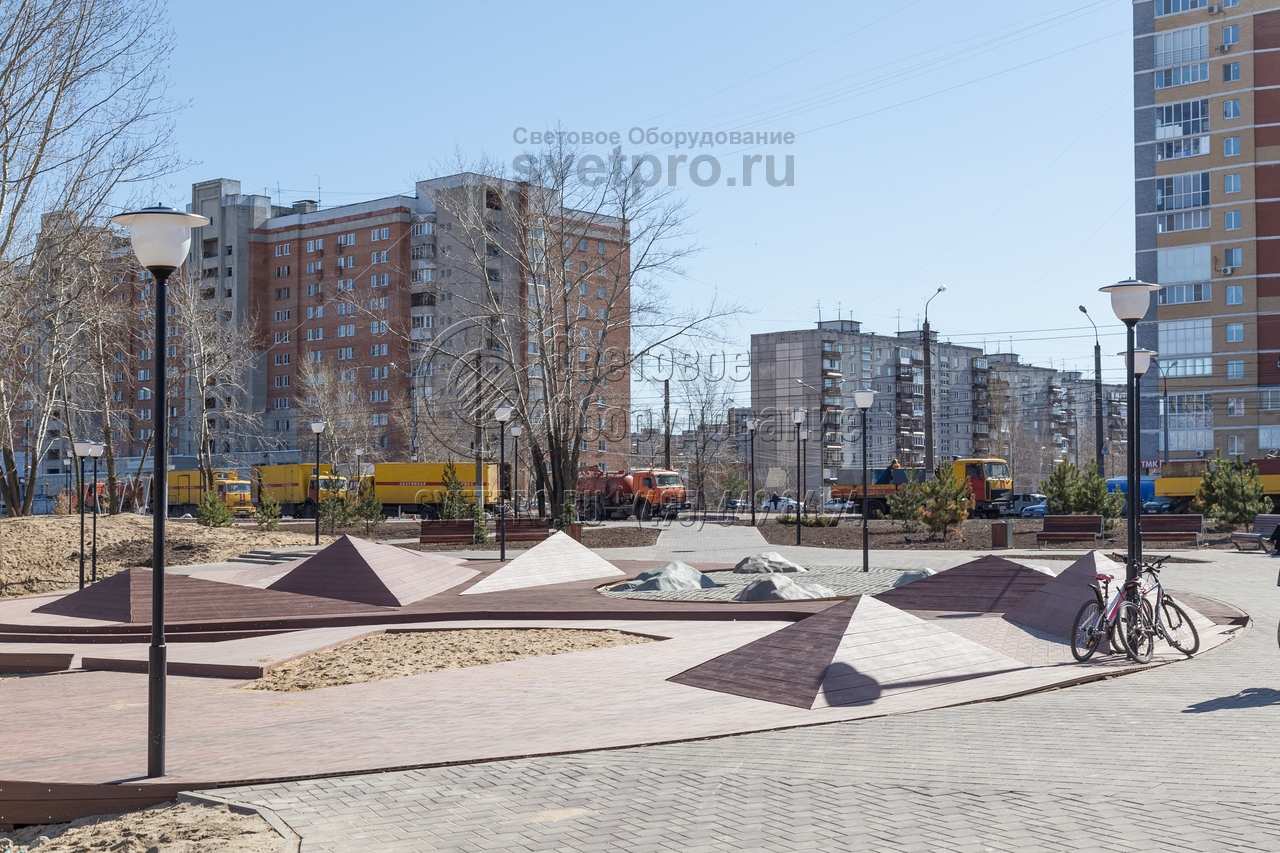

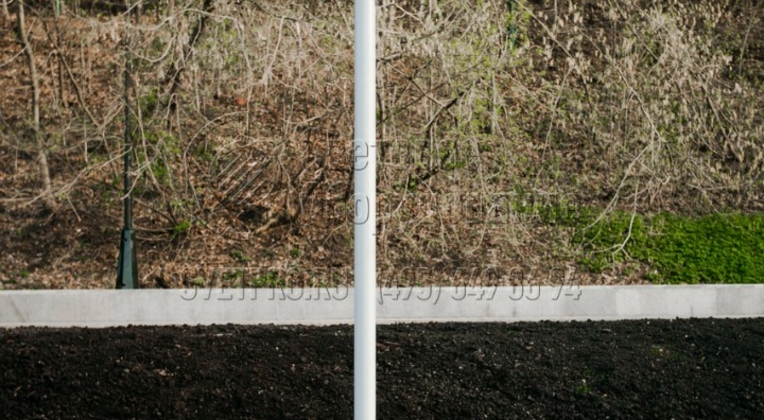

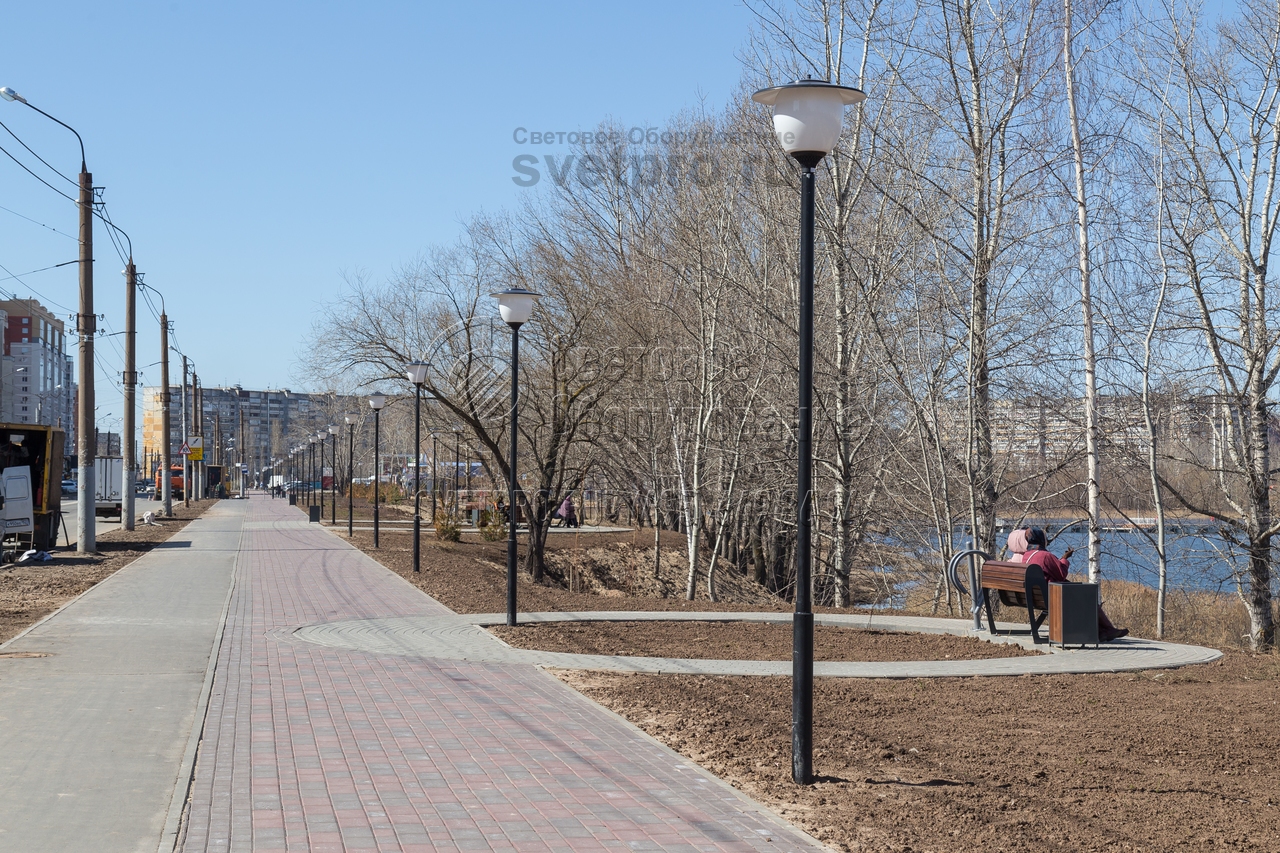

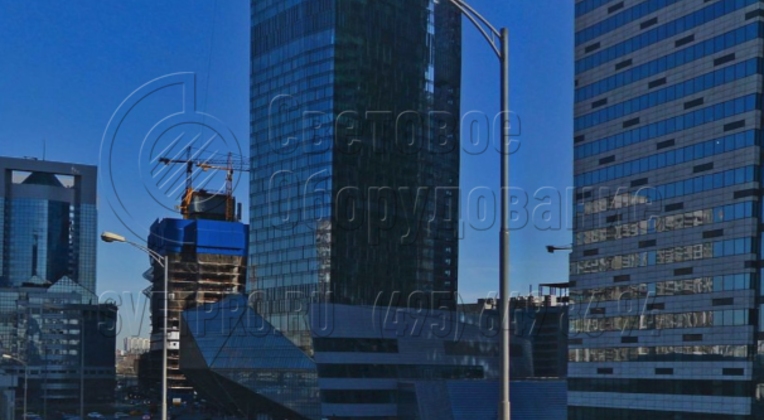

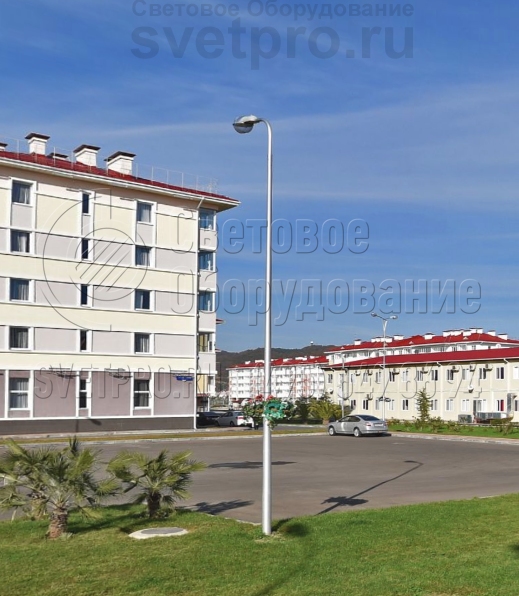

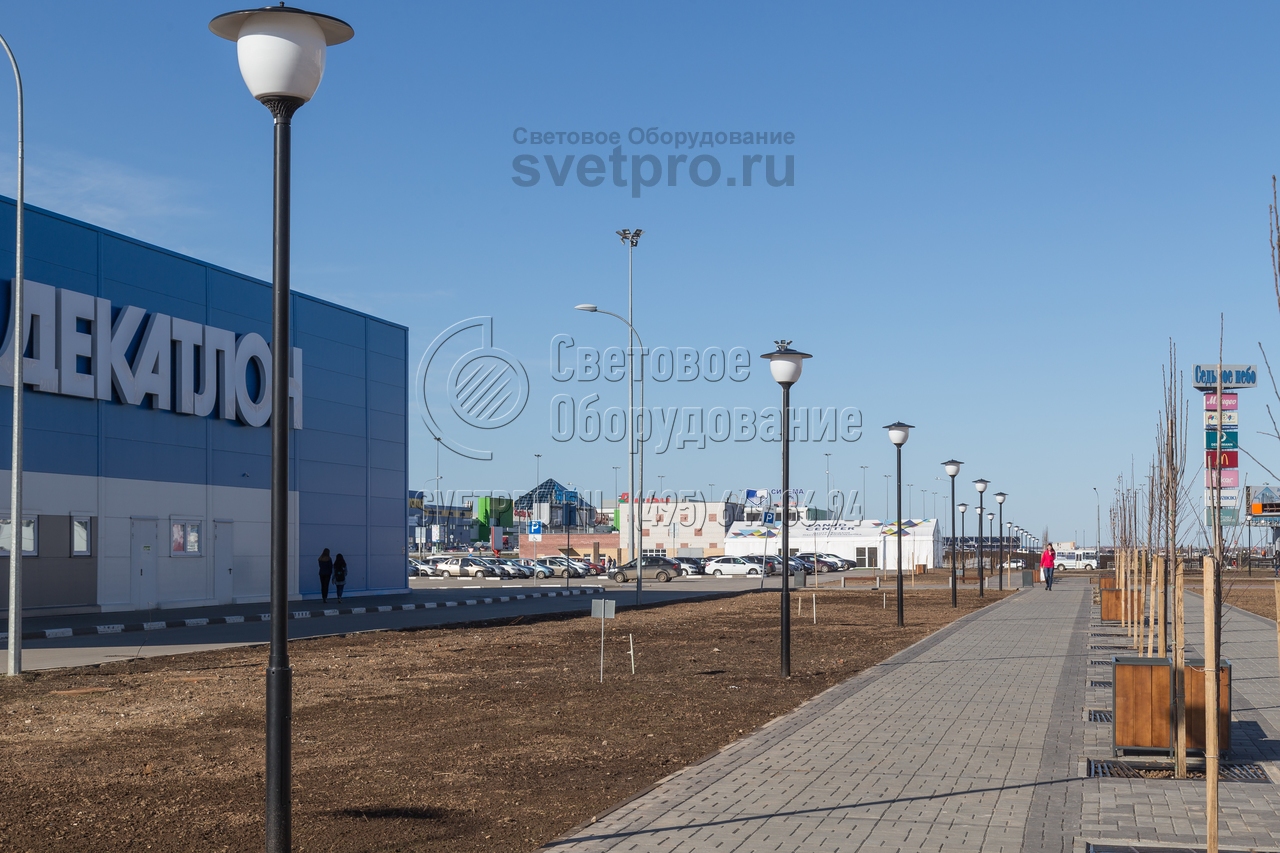

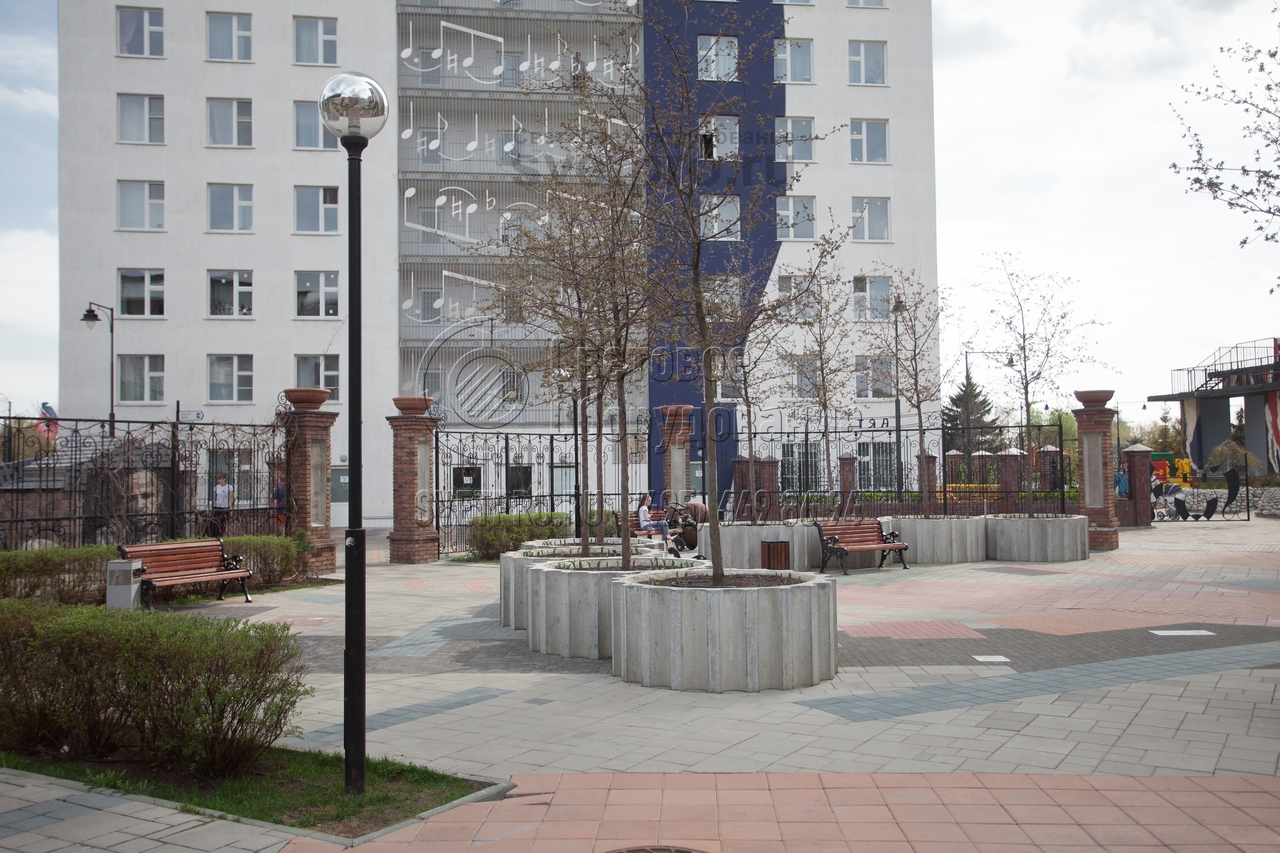

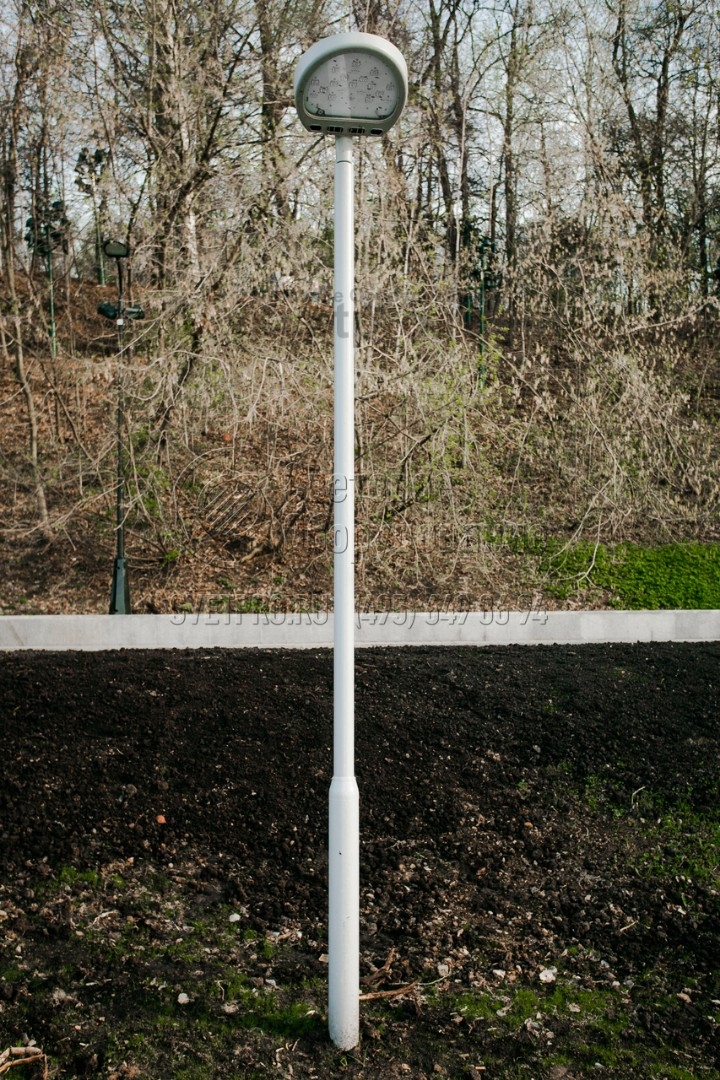

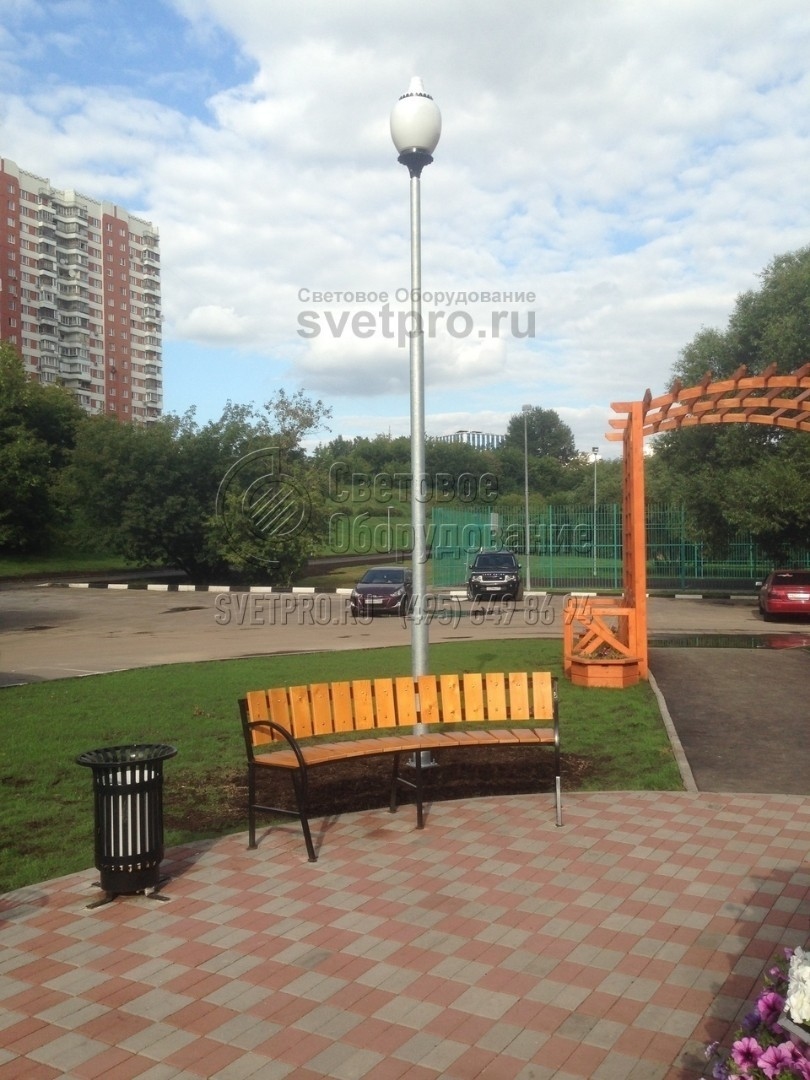

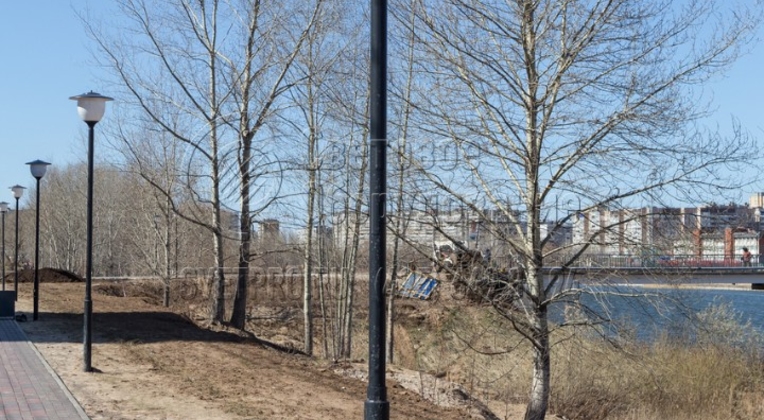

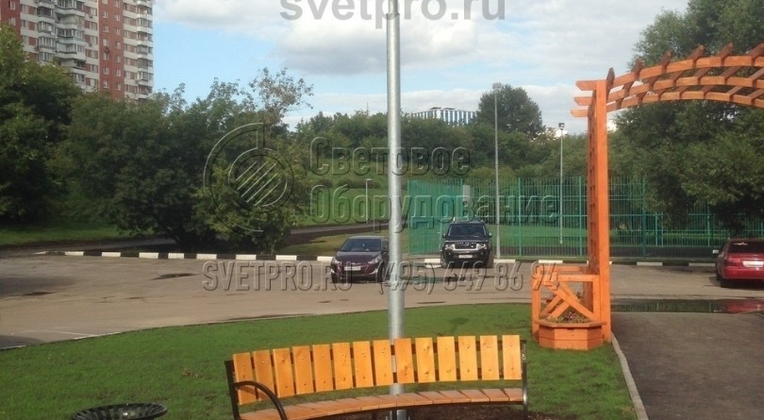

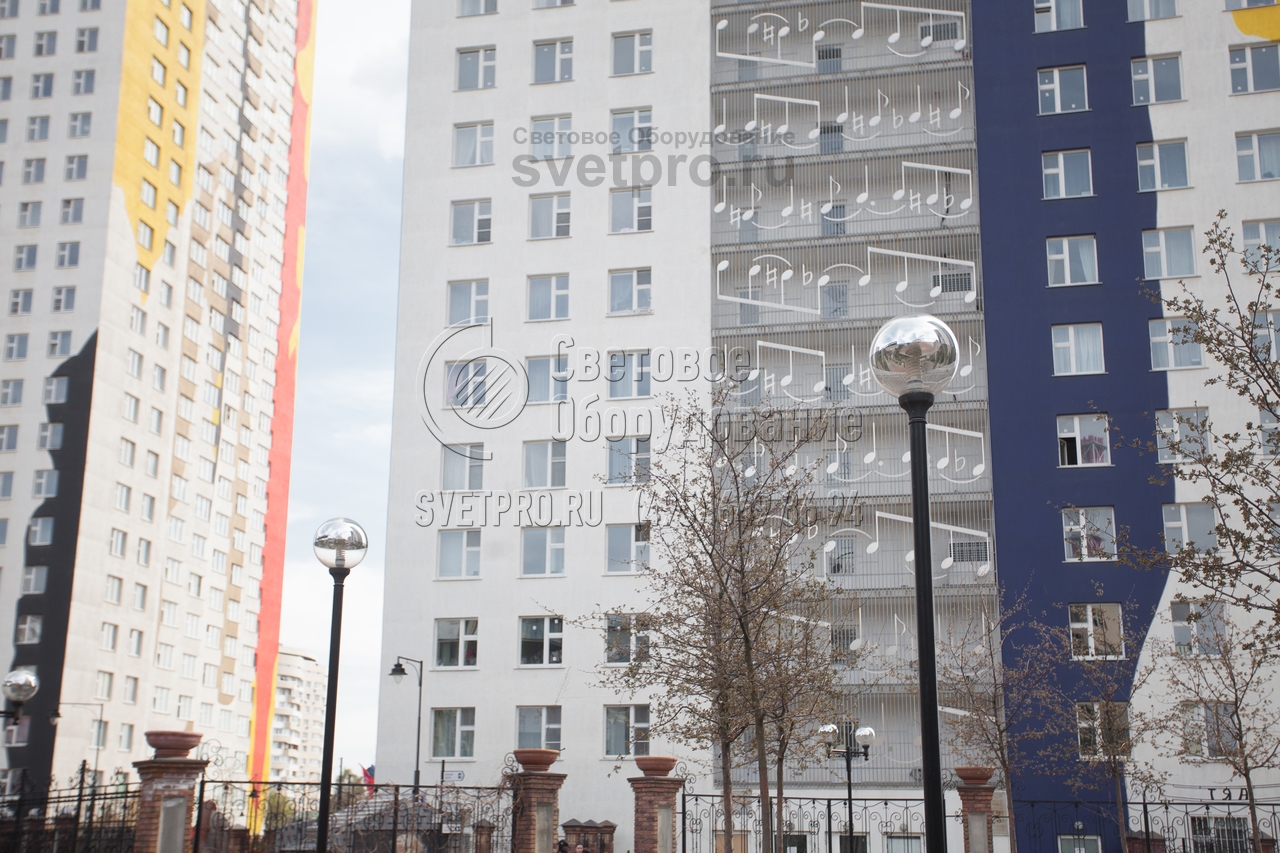

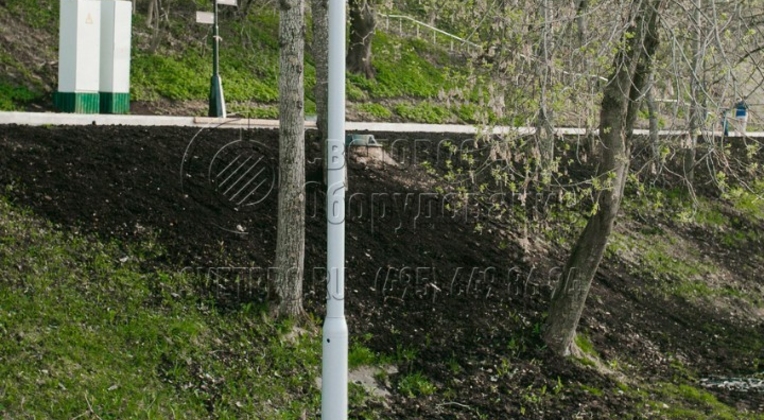

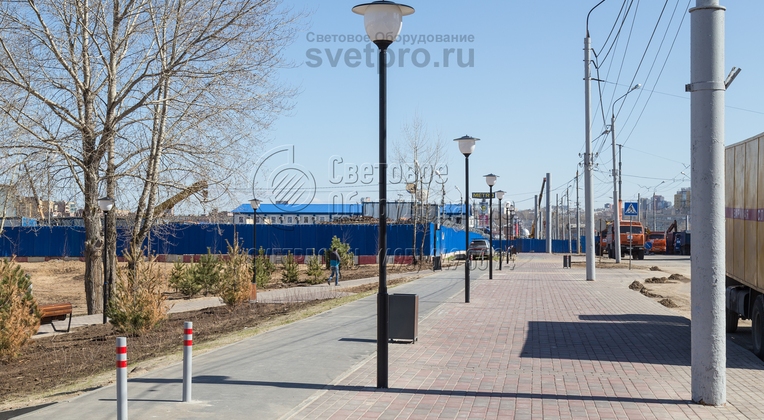

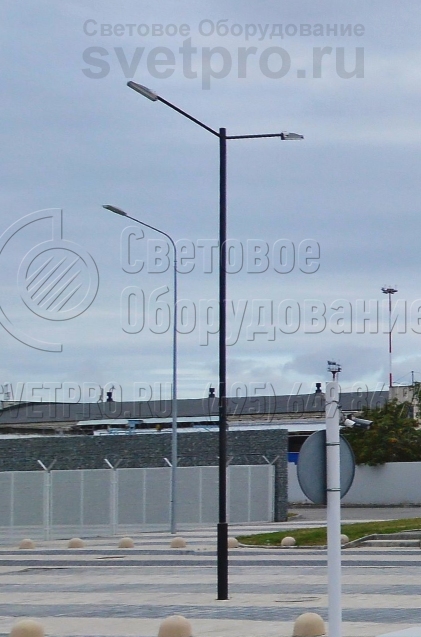

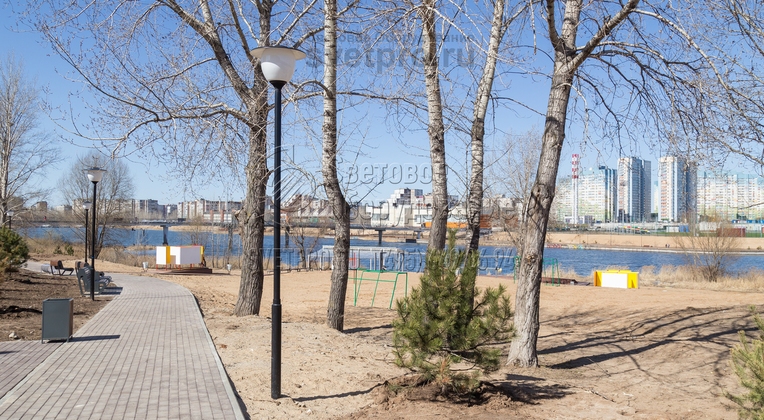

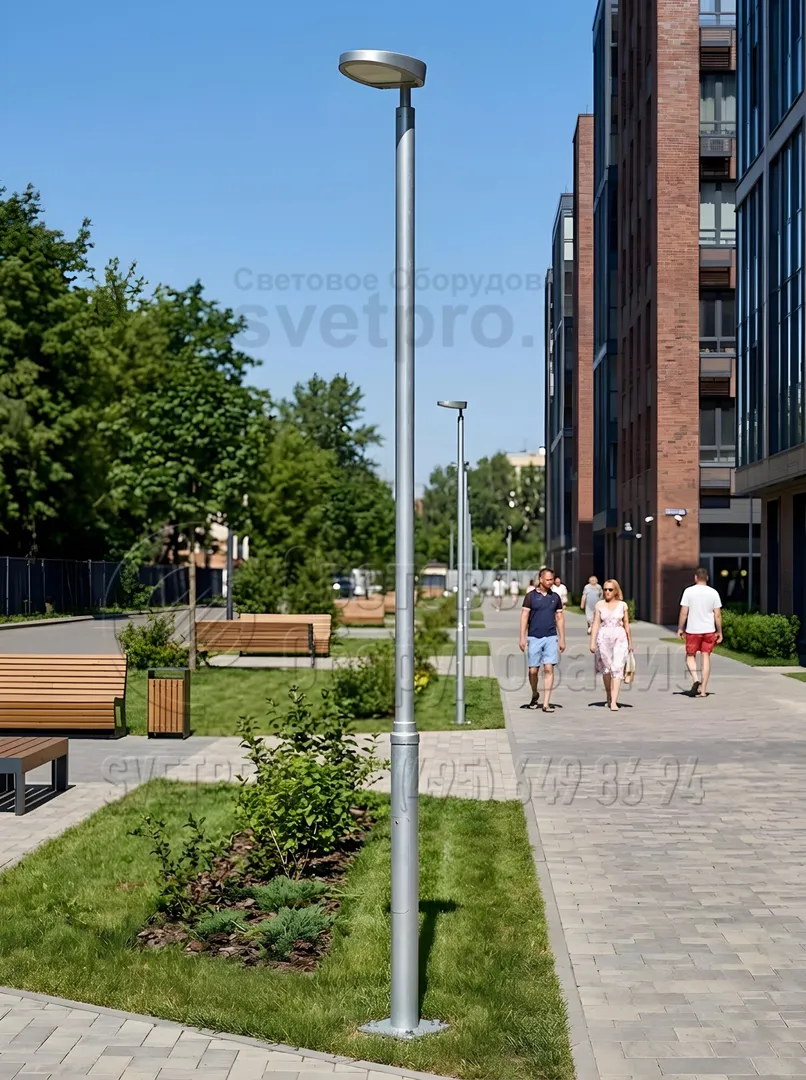

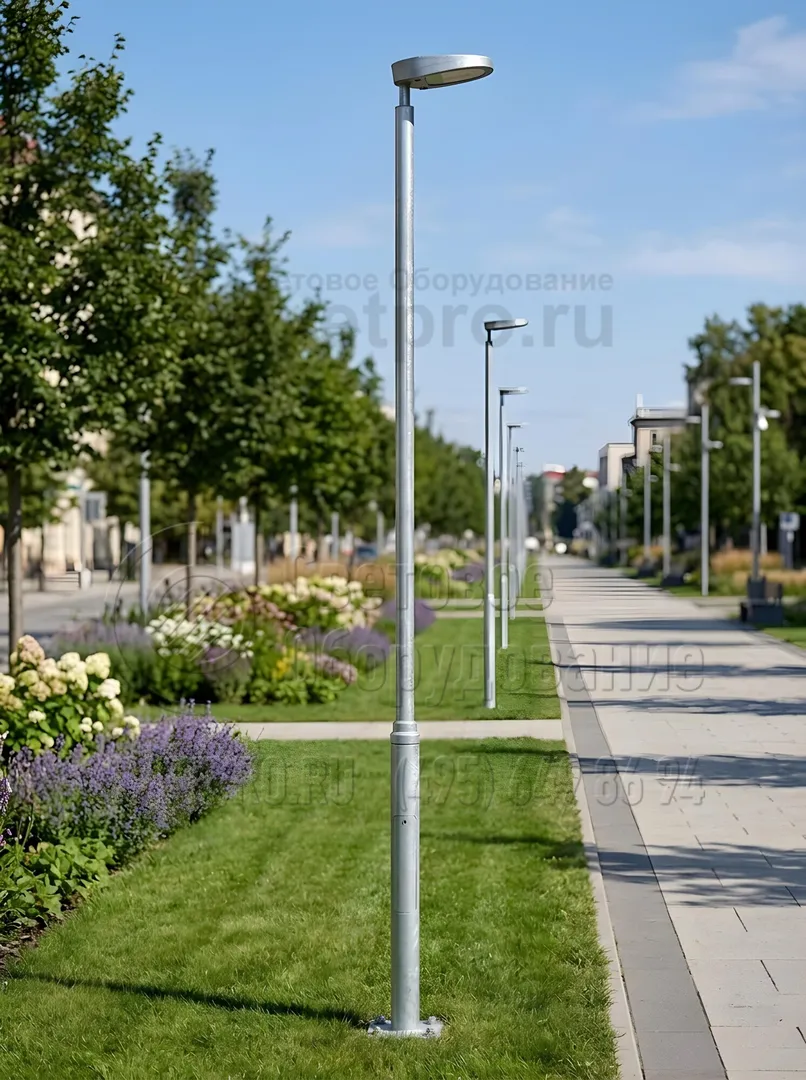

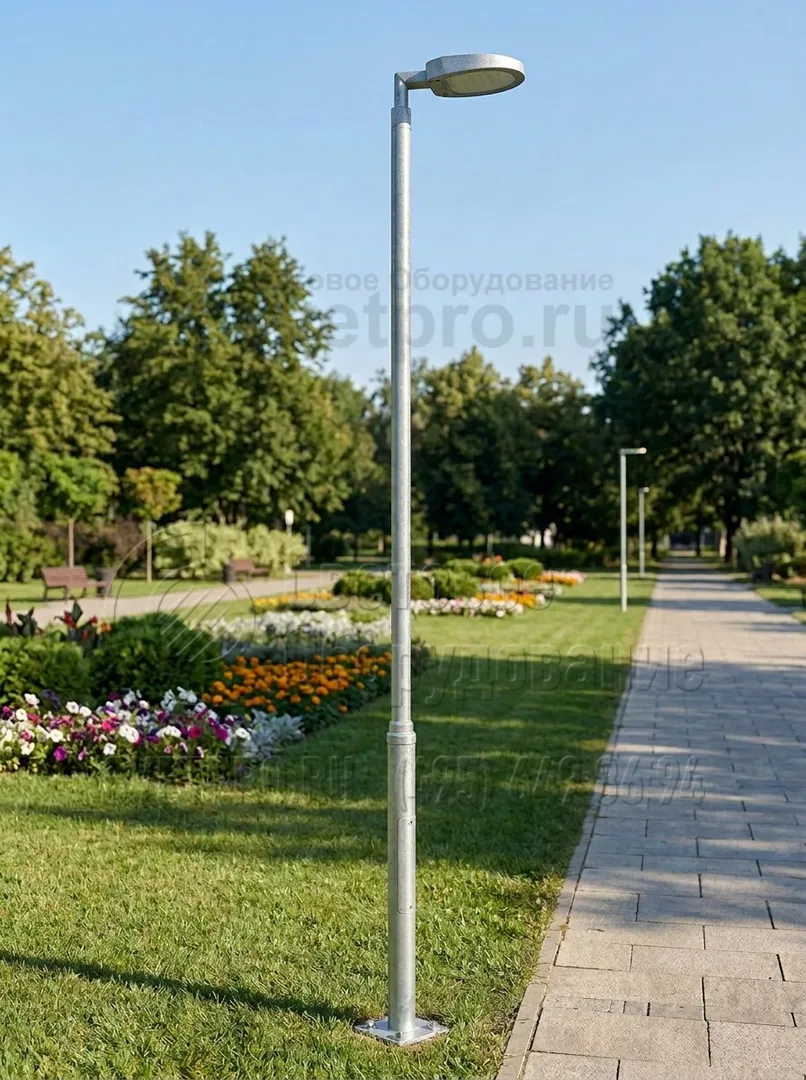

Фото с объектов
