ОД Опоры декоративные
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Порошковая покраска |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОД-Т-Х-Н (И) |
Количество световых приборов: | 1-4 |
Установка: | Торшерный способ |
Количество крепежный отверстий: | 4 |
Материал: | Трубный прокат |
Размер фланца: | 250x250 мм |
Нижний диаметр: | 108-133 мм |
Вес: | 46-128 кг |
Высота: | 3-6 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?

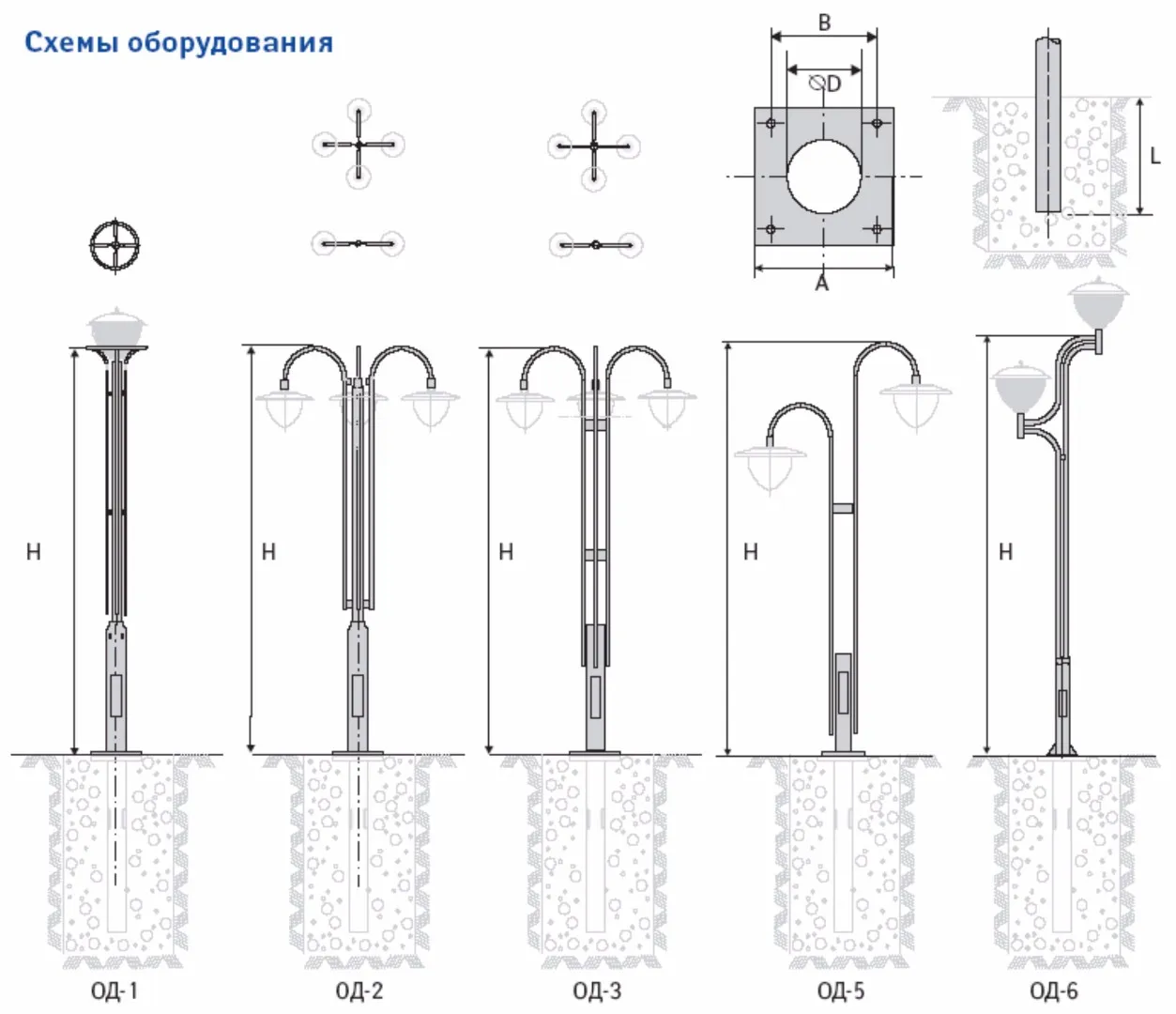

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Вес Ф/L (m, кг) | Высота (H, м) | Нижний диаметр (D, мм) | Размеры опорного фланца (А, м) | Межцентровое расстояние отверстий (B, мм) | Подземная часть (L, мм) | Количество осветительных приборов (ОП, шт) |
---|---|---|---|---|---|---|---|---|
ОД-3 | ОД-1-1-3.0 (И) | 46 / 50 | 3 | 108 | 250x250 | 160 | 1,2 | 1 |
ОД-4 | ОД-1-1-4,0 (И) | 59 / 63 | 4 | 108 | 250x250 | 160 | 1,2 | 1 |
ОД-4 | ОД-2-2-4,0 (И) | 88 / 81 | 4 | 108 | 250x250 | 160 | 1,2 | 2 |
ОД-5 | ОД-2-2-5,0 (И) | 107 / 99 | 5 | 133 | 250x250 | 160 | 1,2 | 2 |
ОД-6 | ОД-2-2-6,0 (И) | 124 / 116 | 6 | 133 | 250x250 | 160 | 1,2 | 2 |
ОД-4 | ОД-2-4-4,0 (И) | 53 / 43 | 4 | 133 | 250x250 | 160 | 1,2 | 4 |
ОД-5 | ОД-2-4-5,0 (И) | 61 / 53 | 5 | 108 | 250x250 | 160 | 1,2 | 4 |
ОД-6 | ОД-2-4-6,0 (И) | 70 / 61 | 6 | 133 | 250x250 | 160 | 1,2 | 4 |
ОД-4 | ОД-3-2-4,0 (И) | 98 / 94 | 4 | 108 | 250x250 | 160 | 1,2 | 2 |
ОД-5 | ОД-3-2-5,0 (И) | 109 / 102 | 5 | 133 | 250x250 | 160 | 1,2 | 2 |
ОД-6 | ОД-3-2-6,0 (И) | 128 / 120 | 6 | 133 | 250x250 | 160 | 1,2 | 2 |
ОД-4 | ОД-3-4-4,0 (И) | 62 / 53 | 4 | 108 | 250x250 | 160 | 1,2 | 4 |
ОД-5 | ОД-3-4-5,0 (И) | 72 / 63 | 5 | 108 | 250x250 | 160 | 1,2 | 4 |
ОД-6 | ОД-3-4-6,0 (И) | 81 / 73 | 6 | 108 | 250x250 | 160 | 1,2 | 4 |
ОД-4 | ОД-5-2-4,0 (И) | 54 / 46 | 4 | 108 | 250x250 | 160 | 1,2 | 2 |
ОД-5 | ОД-5-2-5,0 (И) | 45 / 36 | 5 | 133 | 250x250 | 160 | 1,2 | 2 |
ОД-6 | ОД-5-2-6,0 (И) | 50 / 41 | 6 | 133 | 250x250 | 160 | 1,2 | 2 |
ОД-3 | ОД-6-2-3.0 (И) | 41 / 51 | 3 | 133 | 250x250 | 160 | 1,2 | 2 |
ОД-3,5 | ОД-6-2-3.5 (И) | 44 / 64 | 3,5 | 133 | 250x250 | 160 | 1,2 | 2 |
ОД-4 | ОД-6-2-4,0 (И) | 49 / 58 | 4 | 133 | 250x250 | 160 | 1,2 | 2 |
ОПИСАНИЕ
Осветительные опоры, являясь неотъемлемой частью, необходимой для выполнения комплекса работ по наружному освещению территорий, все более становятся не только функциональным, но и декоративным элементом инфраструктуры. Декоративные опоры (ОД) – яркое тому подтверждение.
Область применения декоративных опор разнообразна. Это зеленые зоны: парки, аллеи, бульвары, скверы, а также: площади, набережные, коттеджные поселки и прочее.
Декоративные опоры изготавливаются из трубного проката. Одна опора может состоять из нескольких труб различного диаметра, имеющих одну точку опоры, которую выполняет труба большего диаметра. Установка светильников на декоративных опорах производится торшерным способом, то есть, непосредственно на посадочное место, либо с использованием кронштейнов, которые могут иметь различную конфигурацию. На декоративных опорах устанавливается от одного до четырех светильников. Поверхность декоративных опор имеет лакокрасочное или цинковое покрытие, которое защищает опору от вредных климатических воздействий, одновременно выполняя и декоративную роль.
Высота надземной части опор небольшая, от 3-х до 6 метров. Подземная часть опоры (заглубляемая), а при фланцевой установке, высота закладного элемента, составляет 1,2 метра. Размер опорного фланца также не зависит от высоты опоры.
УСТРОЙСТВО
Опоры изготавливаются из трубного проката.
ПОКРЫТИЕ
Горячее цинкование, лакокрасочное покрытие.
ФУНДАМЕНТ
Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции. Фундамент металлический.

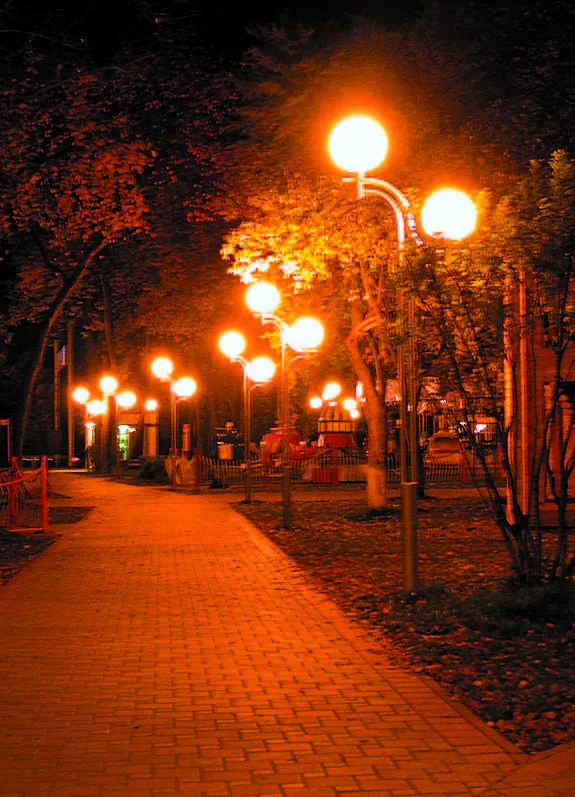

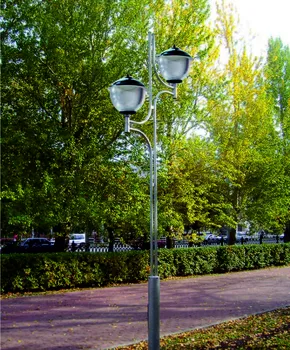

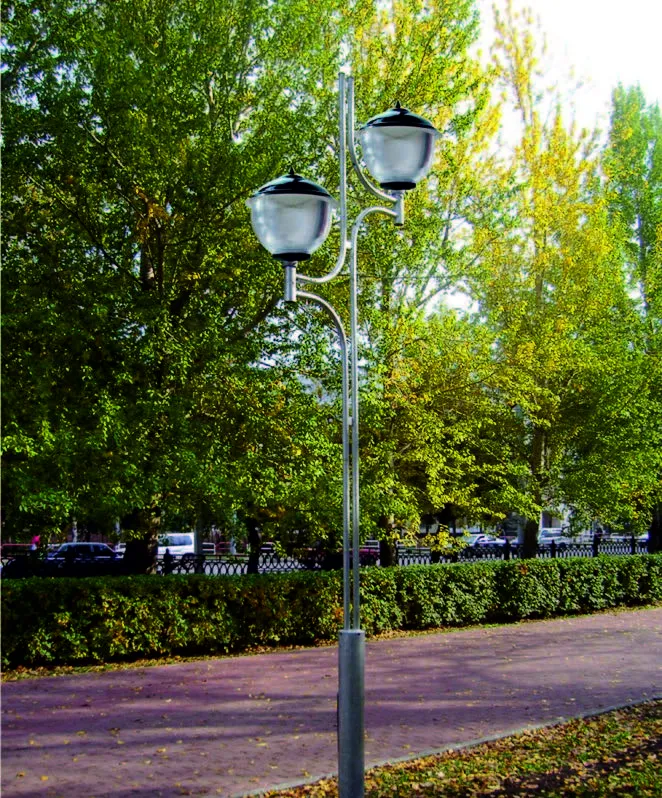

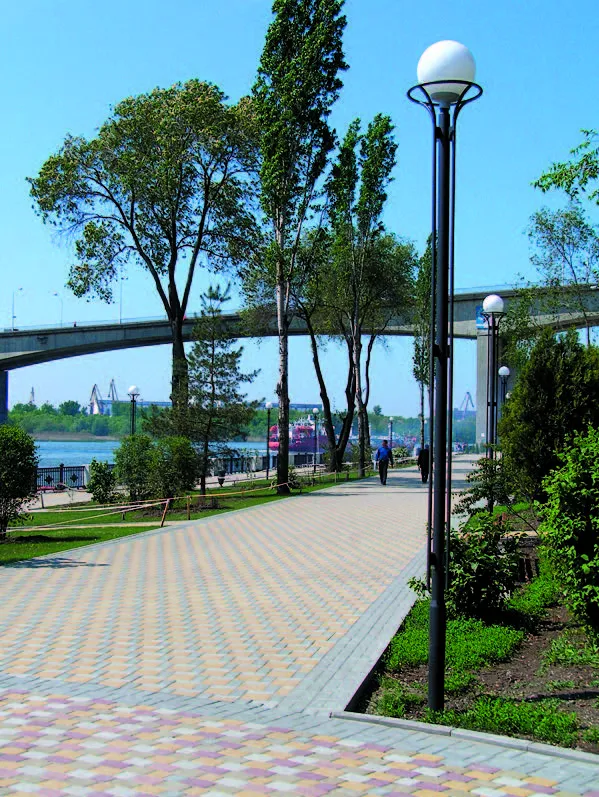

фото с объектов
