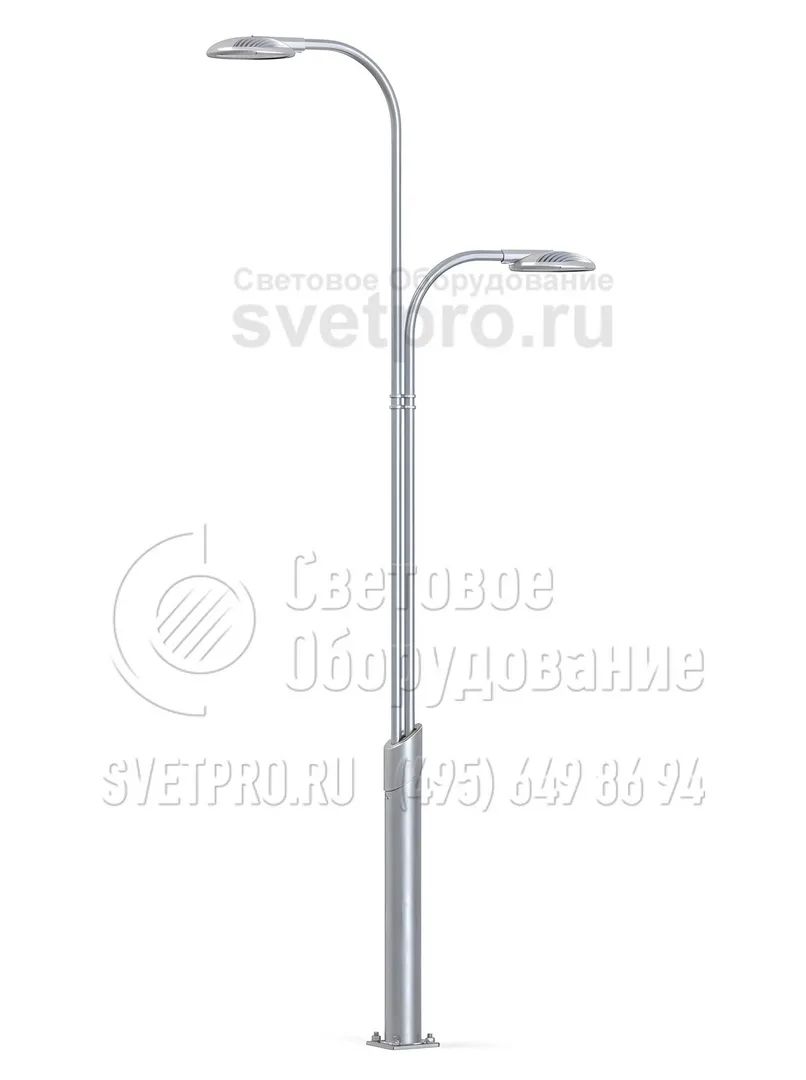

Экслибрис Опора декоративная
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Порошковая покраска |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | Экслибрис |
| Количество световых приборов: | 2 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Металлопрокат |
| Вес: | 92,8 кг |
| Высота: | 6 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

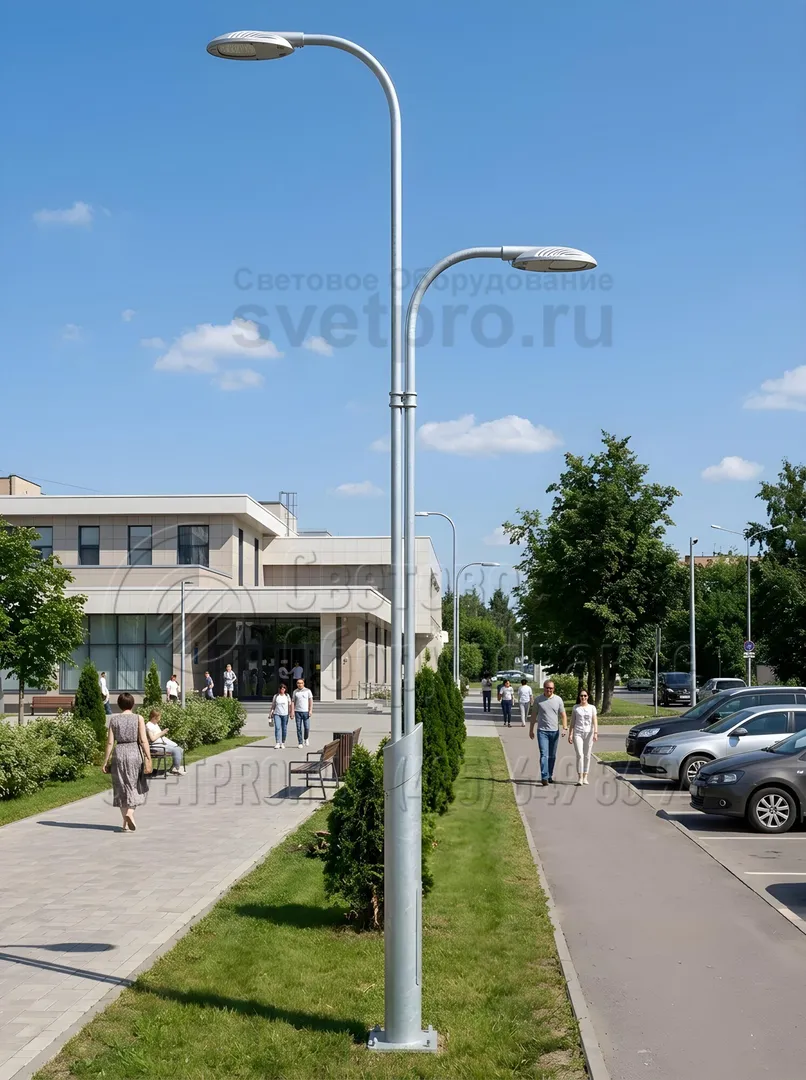

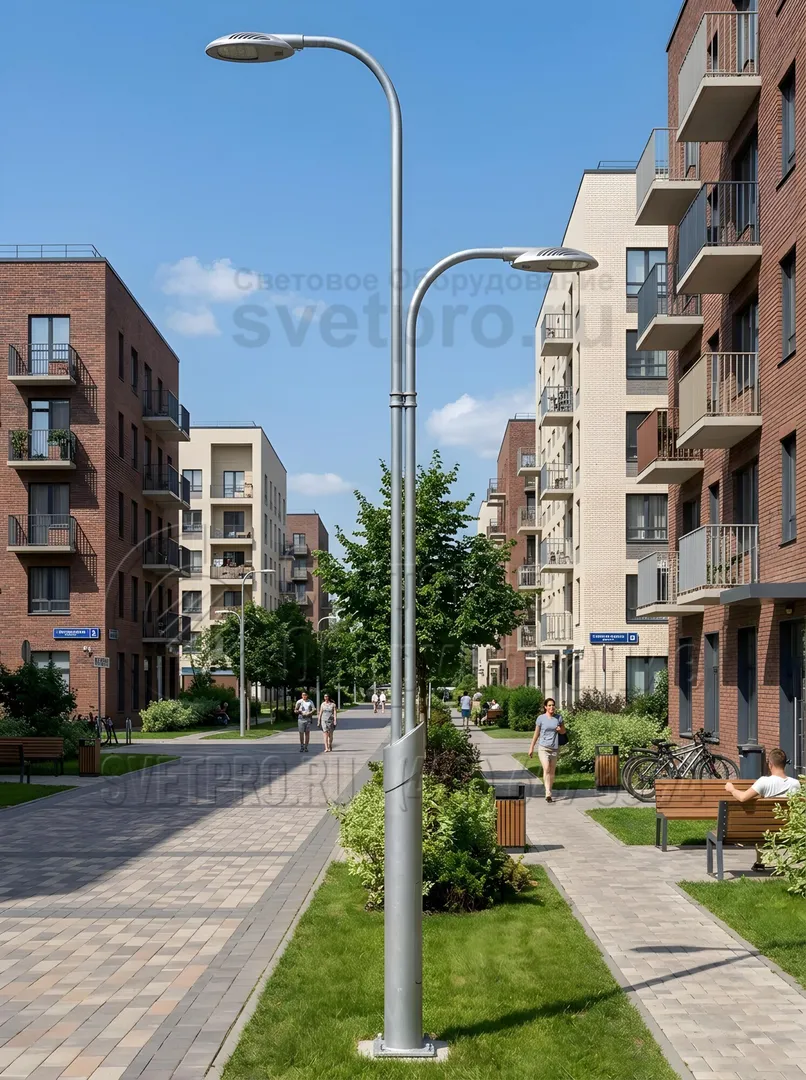

Фото с объектов

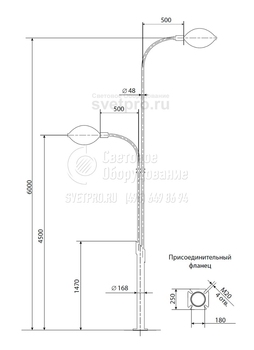

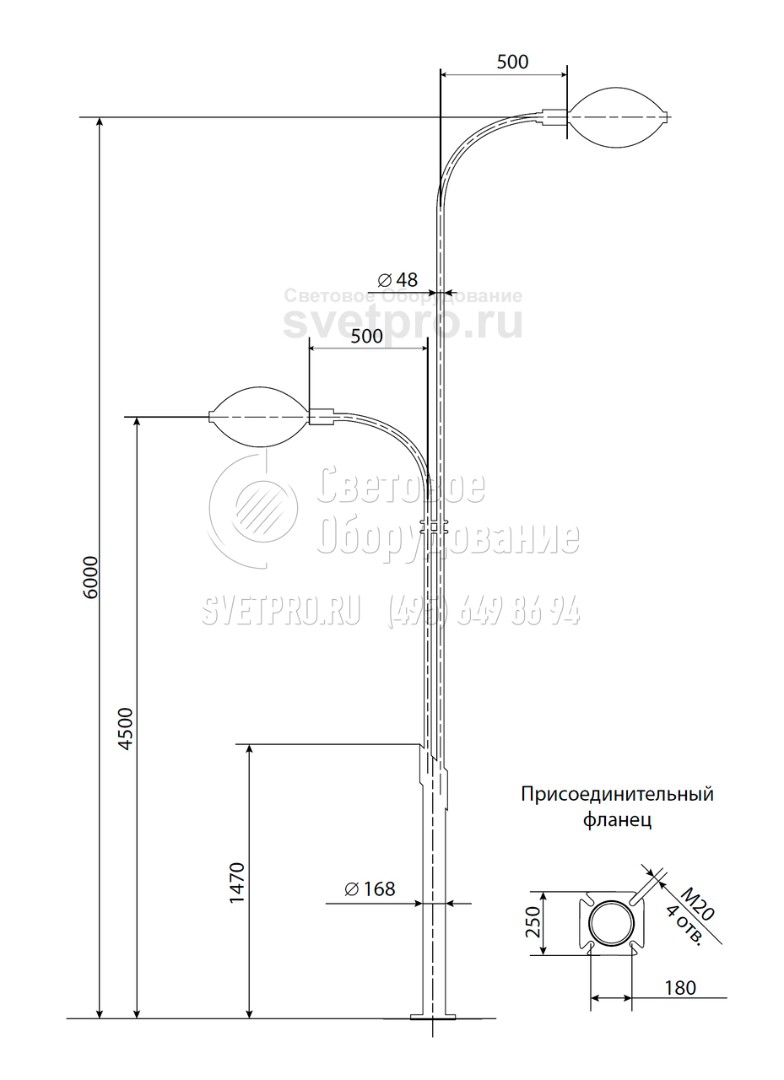

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Количество осветительных приборов | H, мм |
|---|---|---|---|---|
| ОД-2-6,0-52 «Экслибрис» | ЗФ-20/4/К180-1,3-б | 92,8 | 2 | 6000 |
H – высота опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
ОПИСАНИЕ
Опоры «Экслибрис» представляют собой декоративные конструкции, предназначенные для установки осветительных приборов в парковых зонах, микрорайонах, прогулочных зонах, на площадях городов и набережных, на территориях коттеджных поселков.
Это фланцевые декоративные металлические конструкции с полым стволом, предназначенные для двух светильников. Светильники на таких опорах размещаются на разных уровнях, а их ствол имеет лючки, через которые проводится электрический кабель.
На опоры при помощи метода горячего цинкования нанесен защитный слой, обеспечивающий устойчивость конструкции к коррозии и предохраняет ее от вредного воздействия внешних факторов. При необходимости опору можно дополнительно обработать порошковой краской или лакокрасочными средствами.
Опоры устанавливаются на железобетонный фундамент. Для их монтажа требуется предварительно заложенный в основание металлический элемент, который комплектуется вместе с опорой. Характеристики и параметры фундамента зависят от климатических условий местности, веса опоры и особенностей грунта, предназначенного под основание.
Установка опор
Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.
Установка оборудования
На опору устанавливаются консольные светильники с диаметром посадочного отверстия 48 мм.
Преимущества
- В качестве материала используется высококачественный металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.

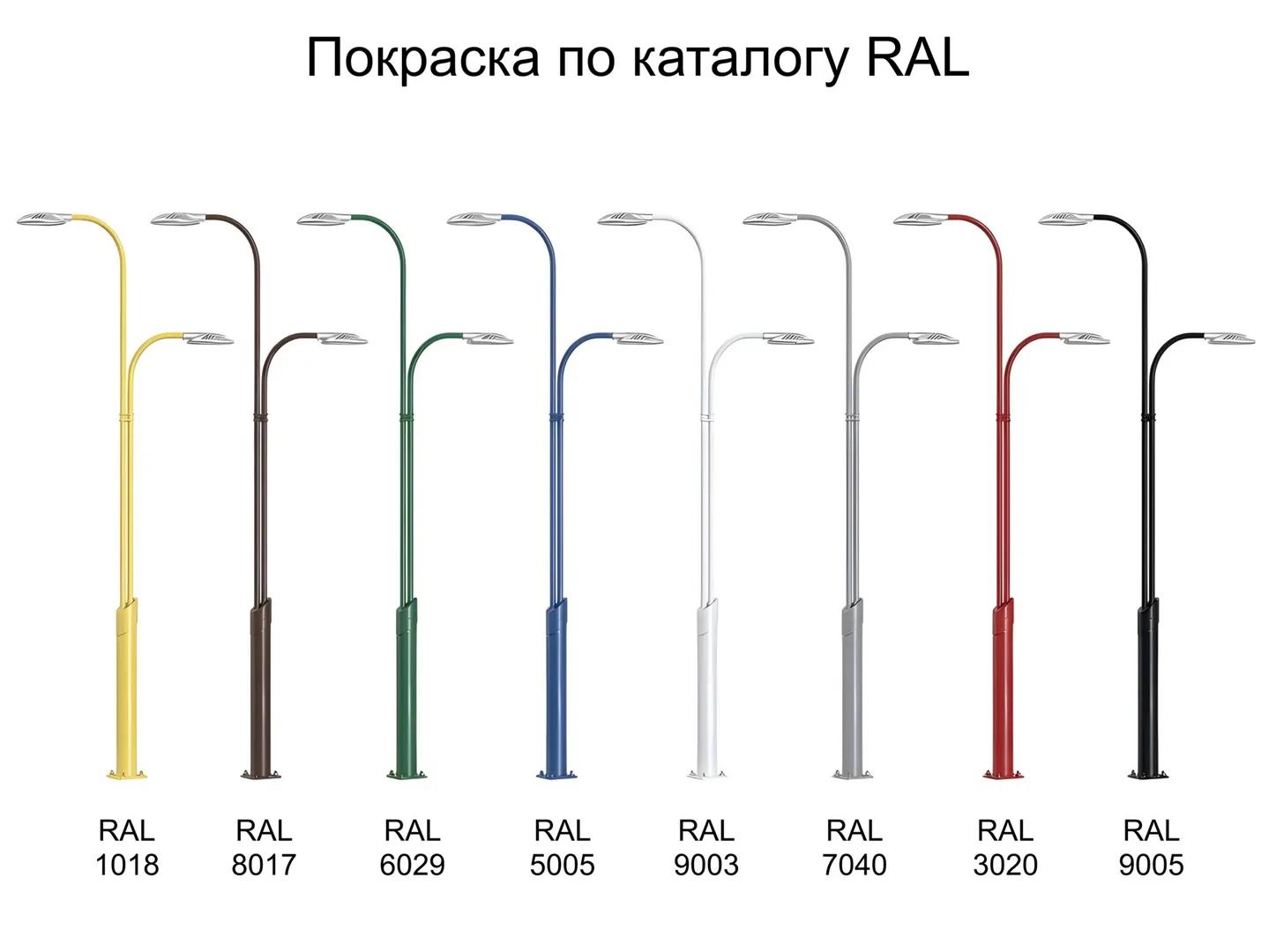

- Опора обрабатывается декоративным лакокрасочным покрытием (по умолчанию цвет покрытия черный, покраску изделия в иной цвет необходимо оговаривать при заказе).
Фотогалерея
-

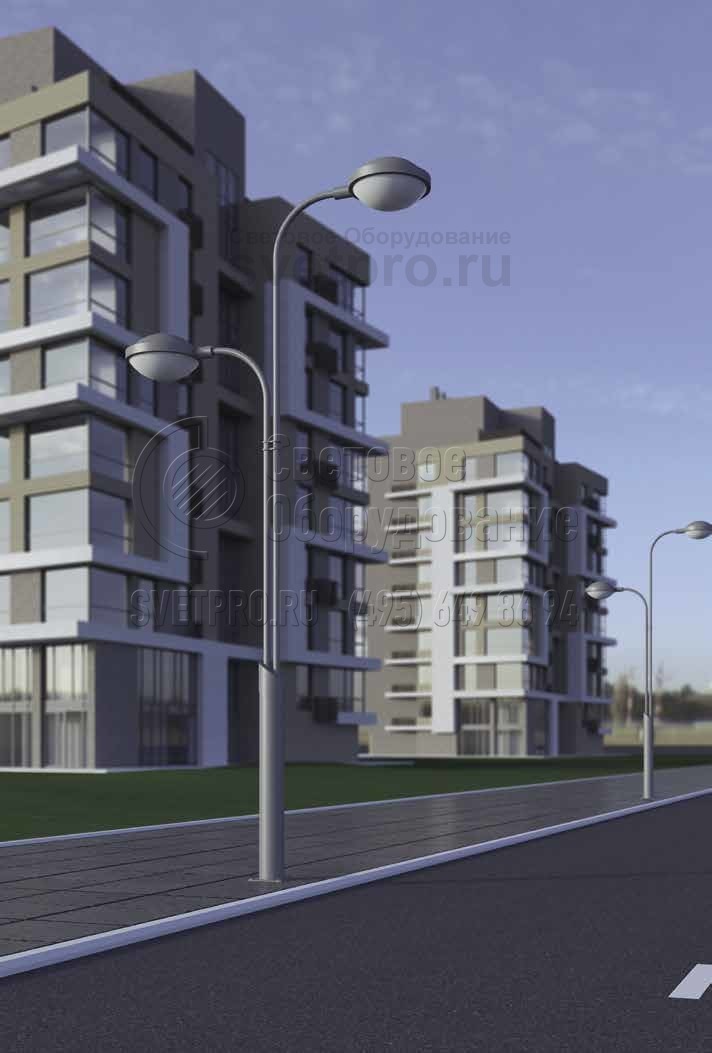

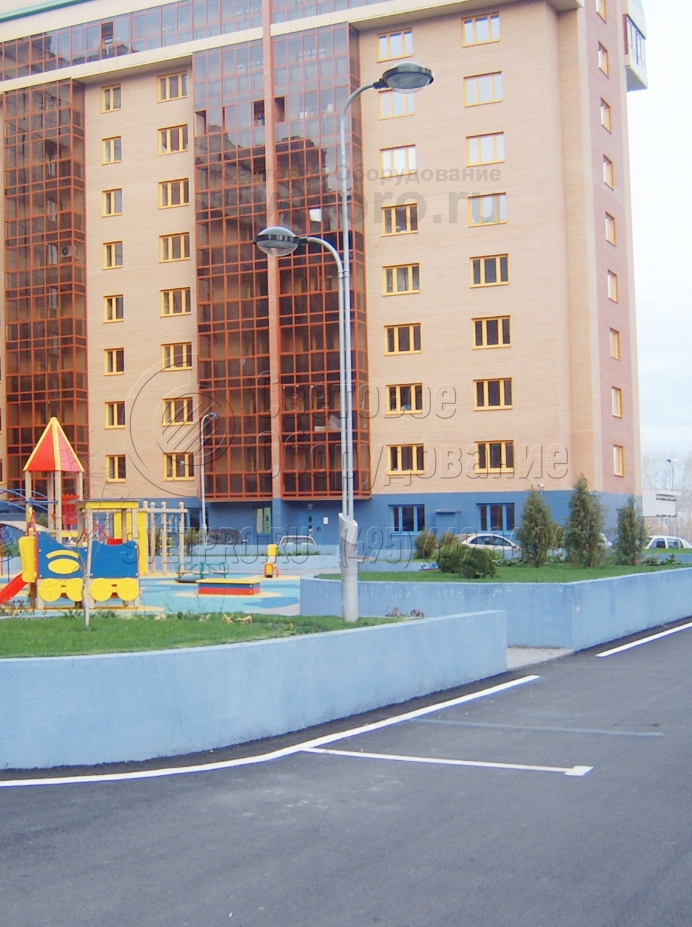

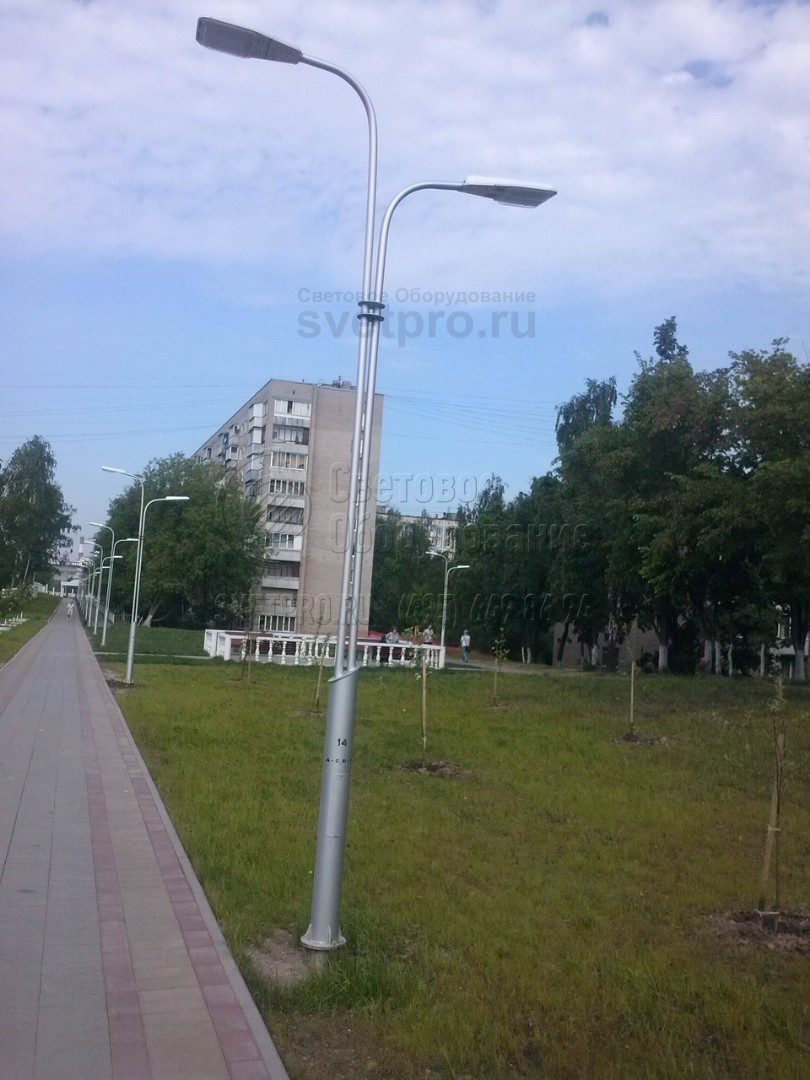

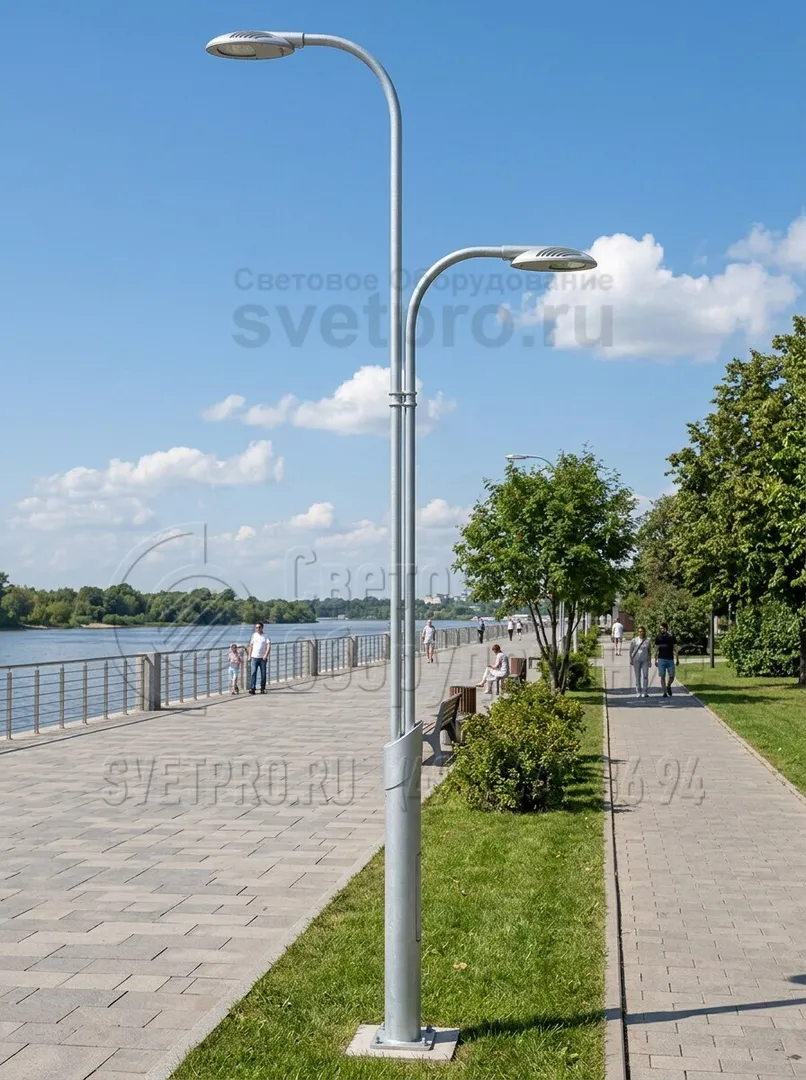

1. Особенность осветительной конструкции типа «Экслибрис» является то, что светильники у нее располагаются на разной высоте и «смотрят» в разные стороны. Такое изделие можно использовать одновременно для освещения дороги и игровой площадки. Пример приведен на изображении выше.
-

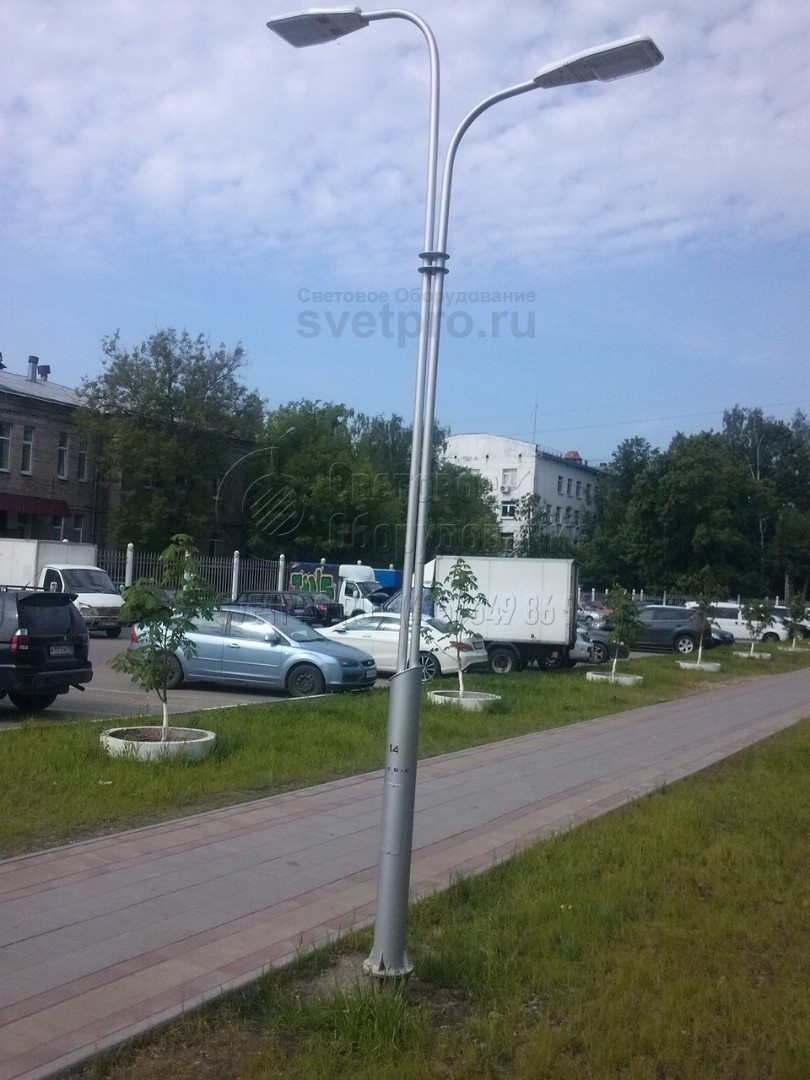

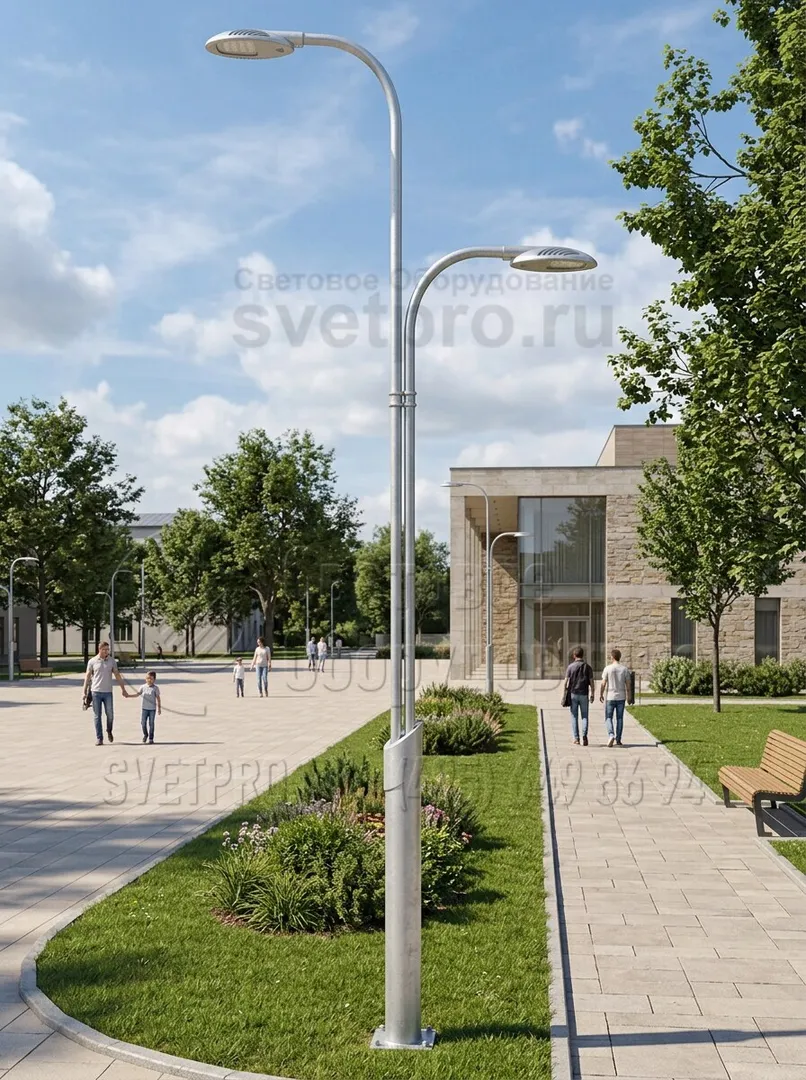

2. Общими чертами опоры «Экслибрис» является раздвоенный корпус из труб, которые изогнуты в верхней части для крепления СП. Однако сами световые приборы можно выбирать любые. Основное требование — наличие монтажного гнезда нужного диаметра на боковой части корпуса светильника. -

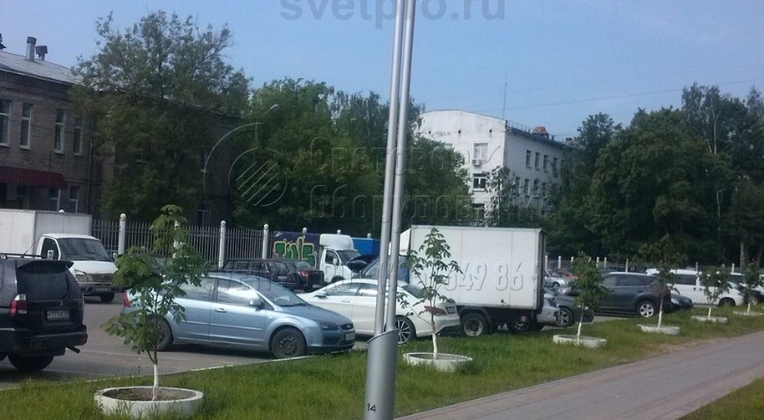

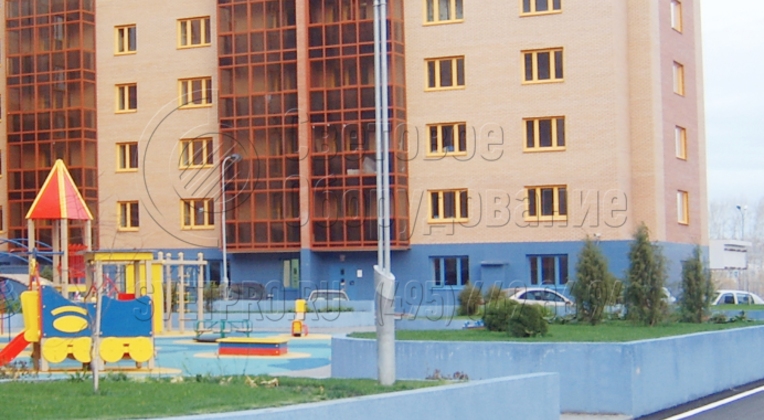

3. Нижняя часть корпуса осветительной конструкции, которая представлена на изображении, имеет цилиндрическую форму и большой диаметр. Применение толстой трубы обусловлено тем, что в этой части ставится клеммная колодка. Она нужна для того, чтобы присоединить силовой кабель к проводке ствола. -

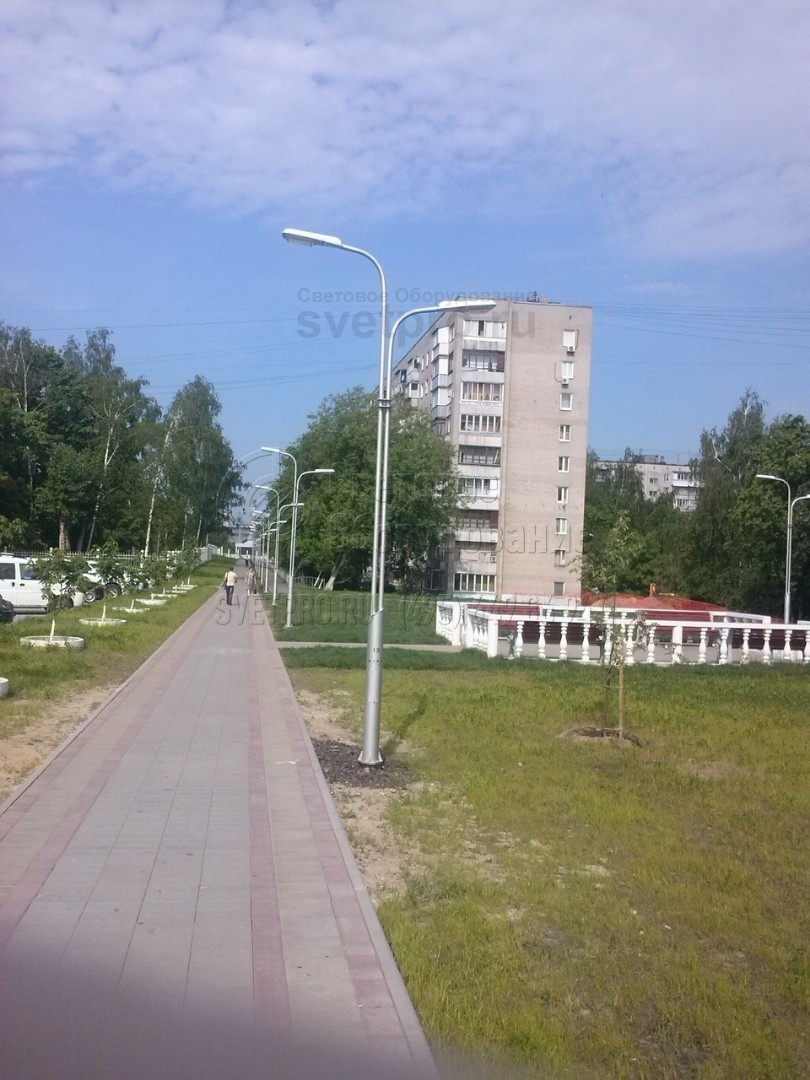

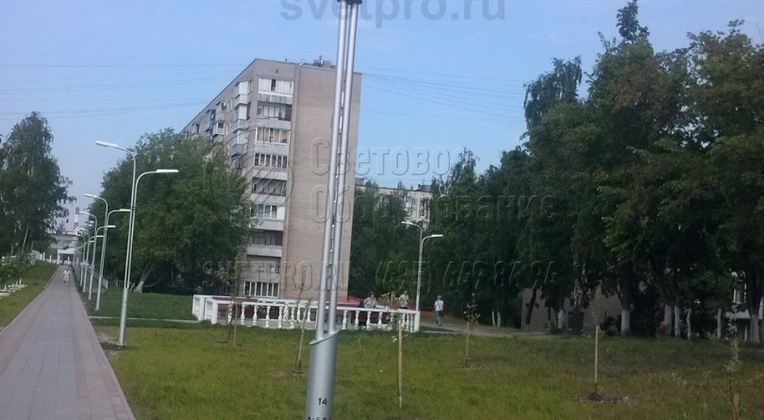

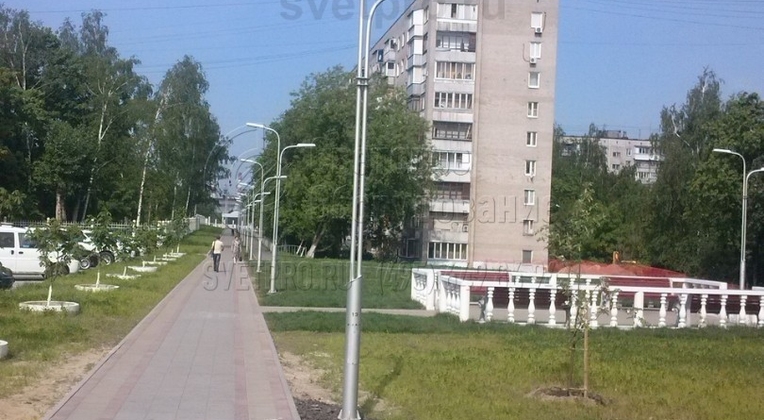

4. На этом изображении представлена осветительная сеть, сделанная из опор модификации «Экслибрис». Хорошо видно, что между трубчатыми стволами отсутствуют электрические кабели. Питание для работы лампы подается под землей. Провод прокладывается в траншеях и вводится через закладной элемент. -

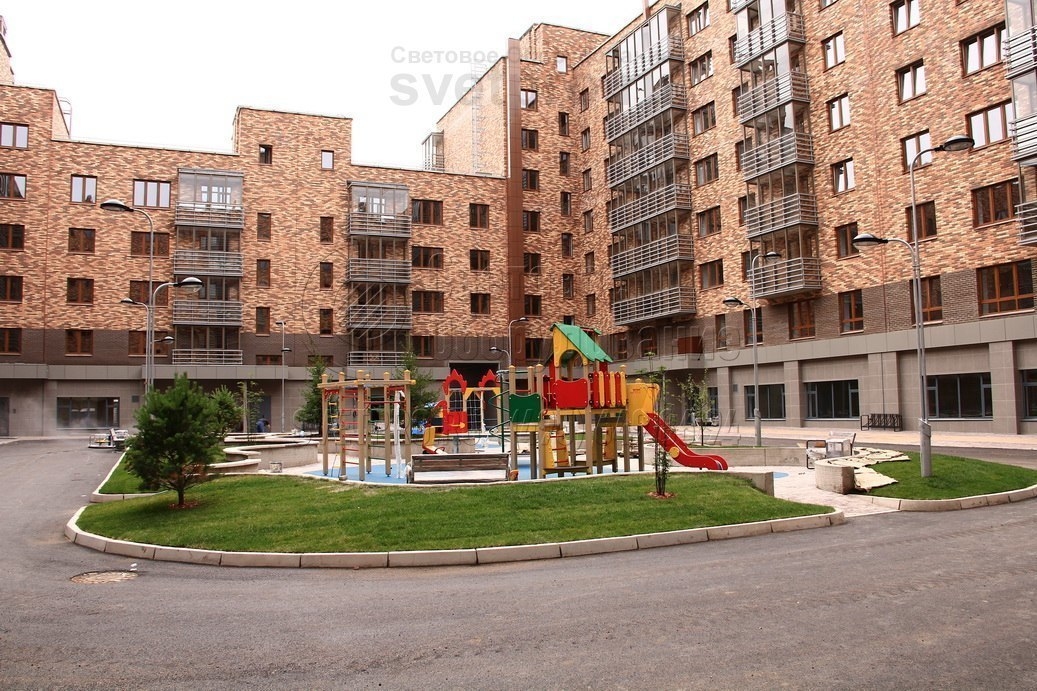

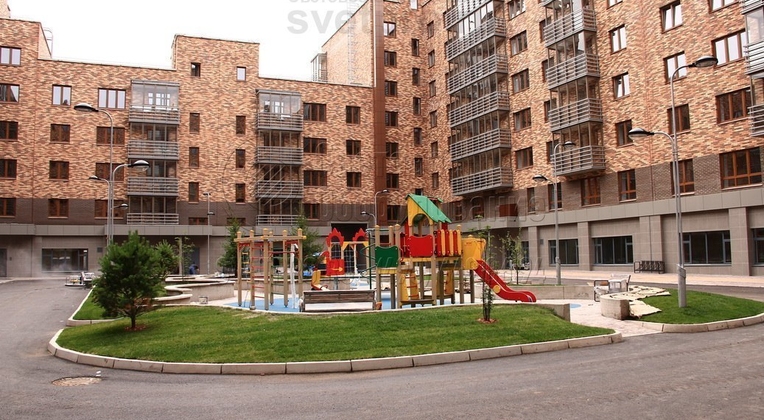

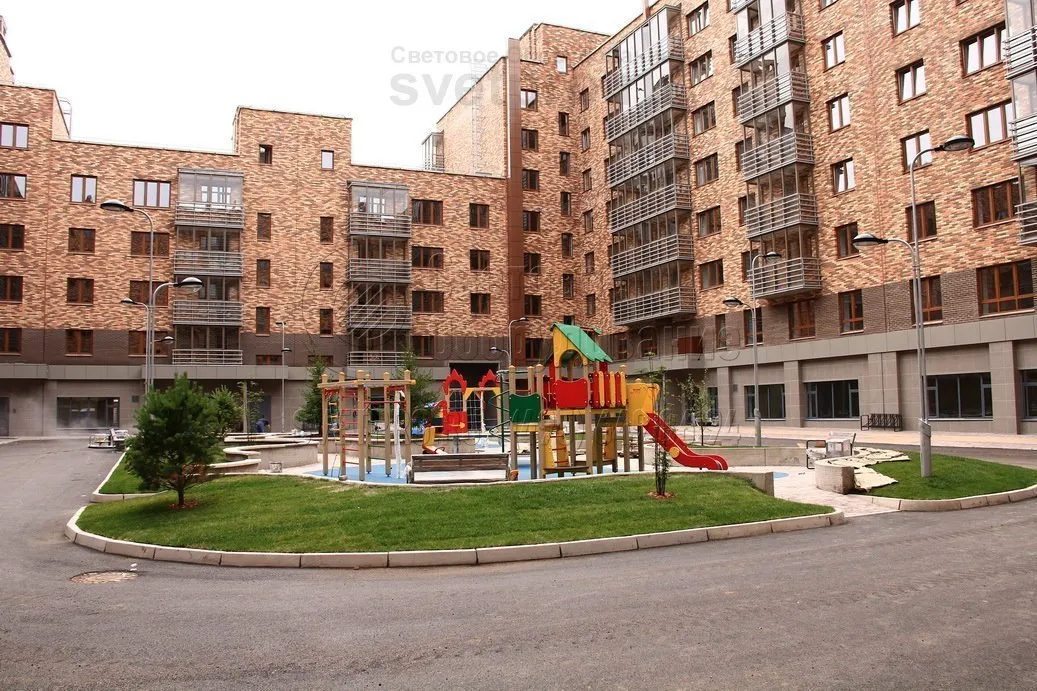

5. На изображении опоры модели «Экслибрис» применяются для освещения детской площадки и подъездной дороги на придомовой территории. Так как на опоре устанавливается два светильника, они одновременно освещают пространство с разных сторон. Не нужно ставить дополнительные опоры.
