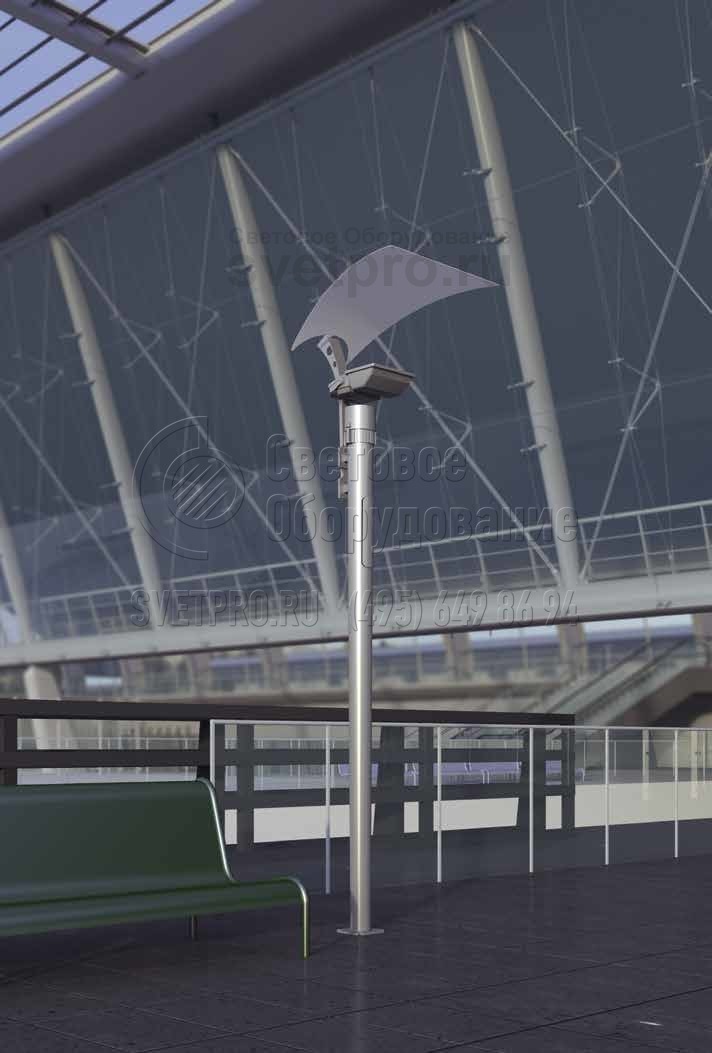

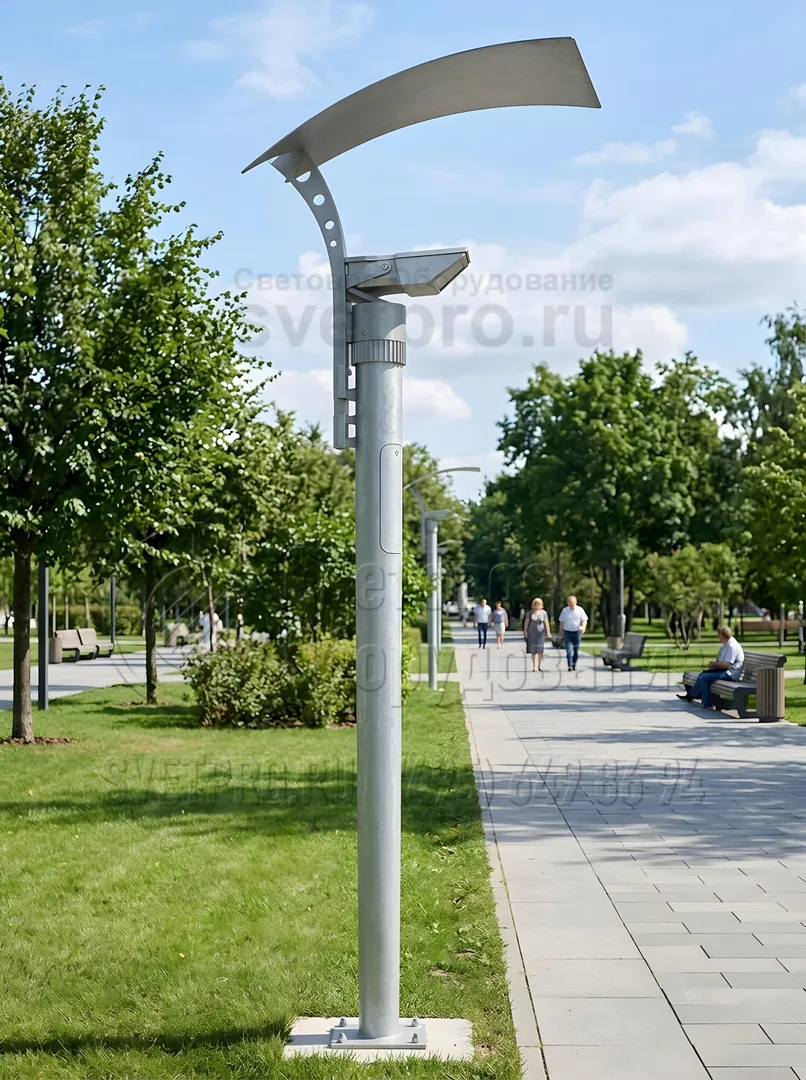

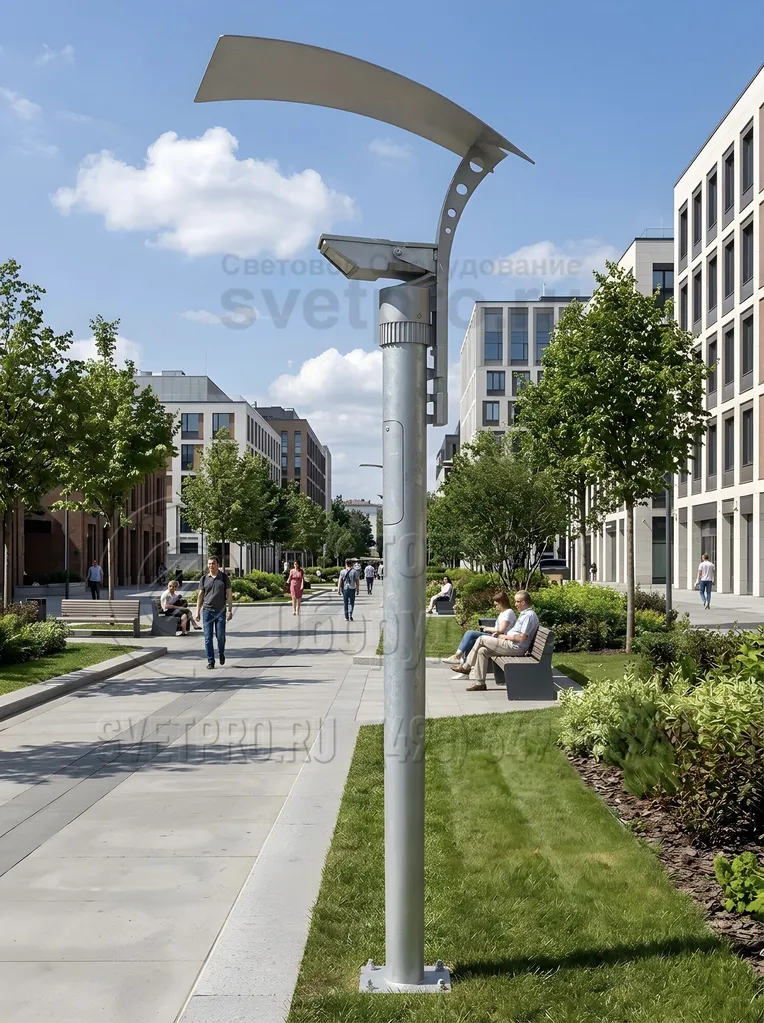

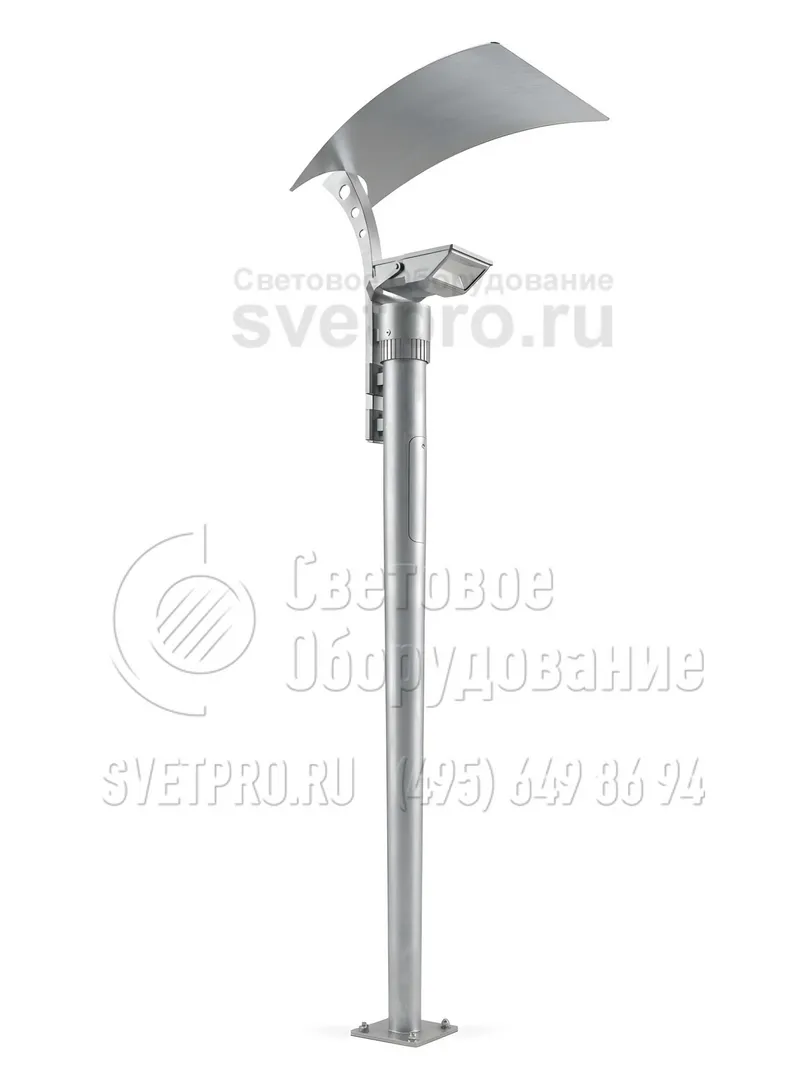

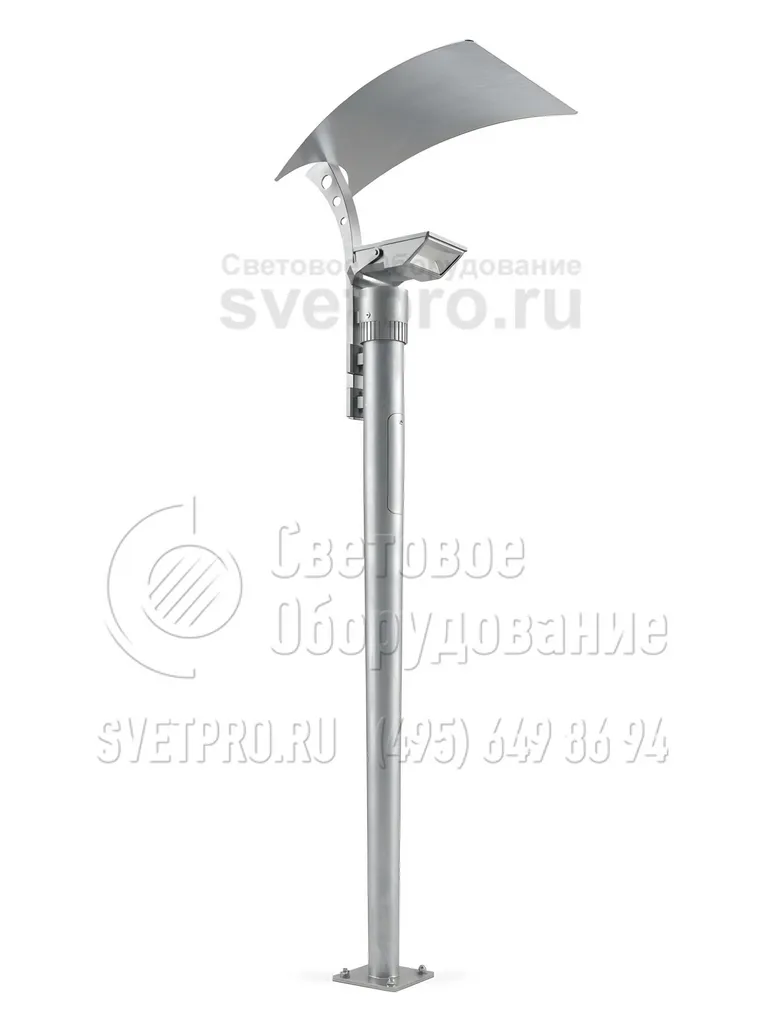

Этюд Комплекс отраженного света
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Порошковая покраска |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | Этюд |
| Количество световых приборов: | 1 |
| Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
| Количество крепежный отверстий: | 4 |
| Материал: | Металлопрокат |
| Вес: | 84 кг |
| Высота: | 4,2 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
Фото с объектов

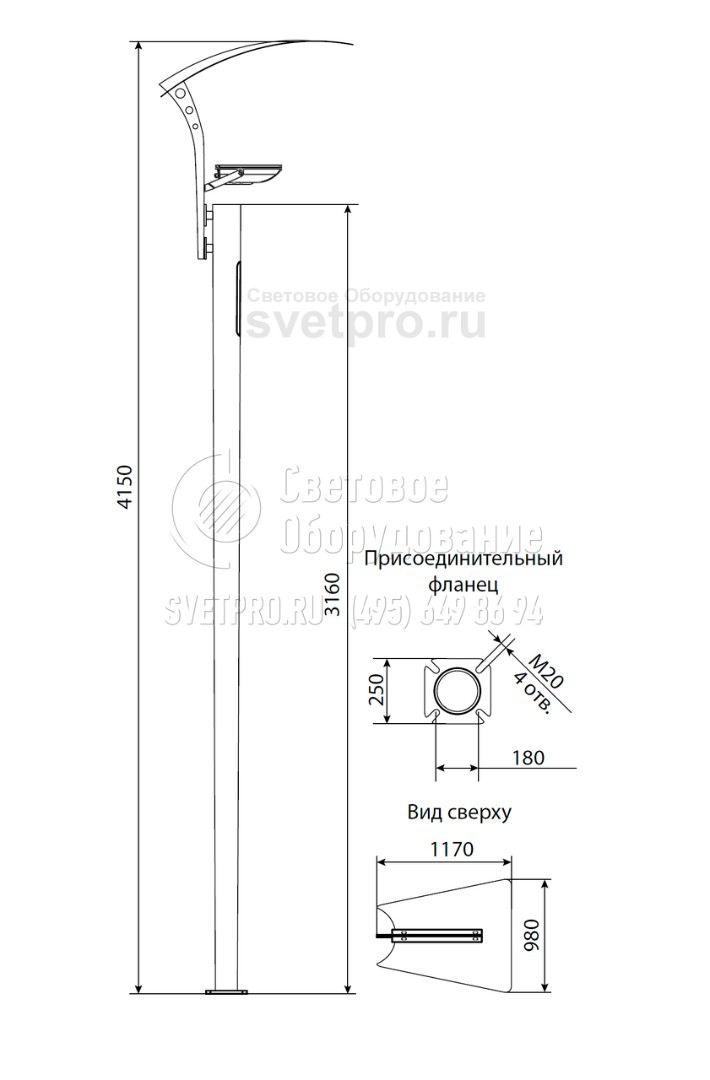

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | Количество осветительных приборов | H, мм |
|---|---|---|---|---|
| «Этюд» | ЗФ-20/4/К180-1,3-б | 84,0 | 1 | 4150 |
H – высота опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
ОПИСАНИЕ

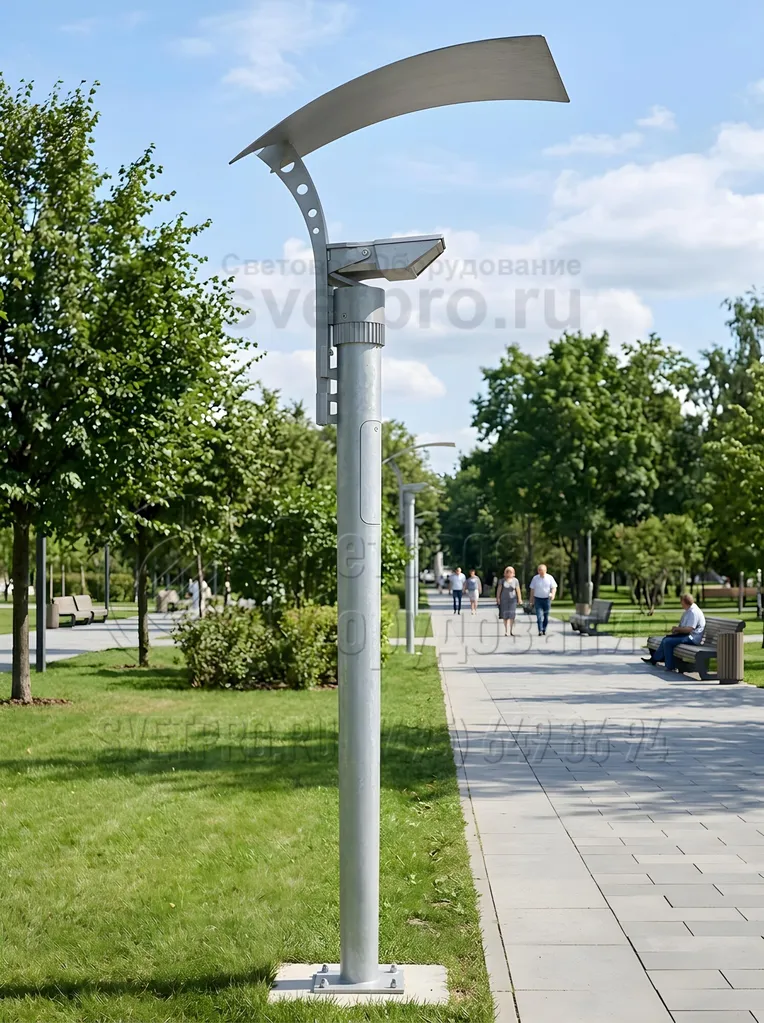

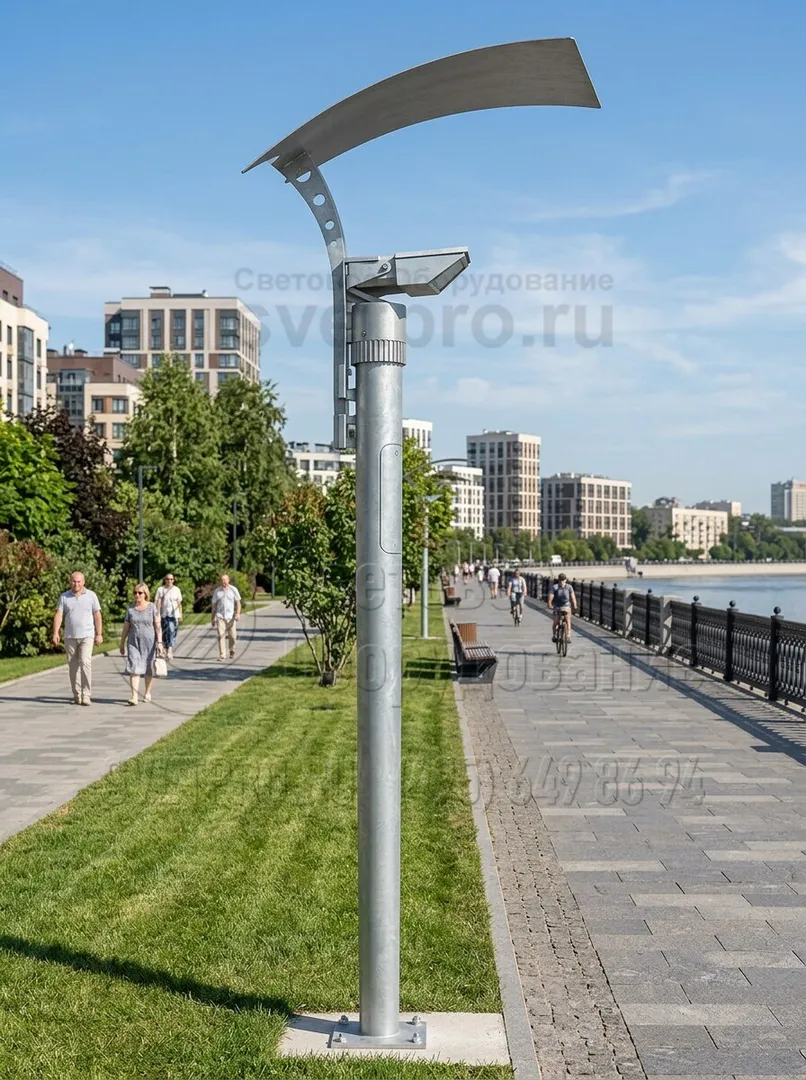

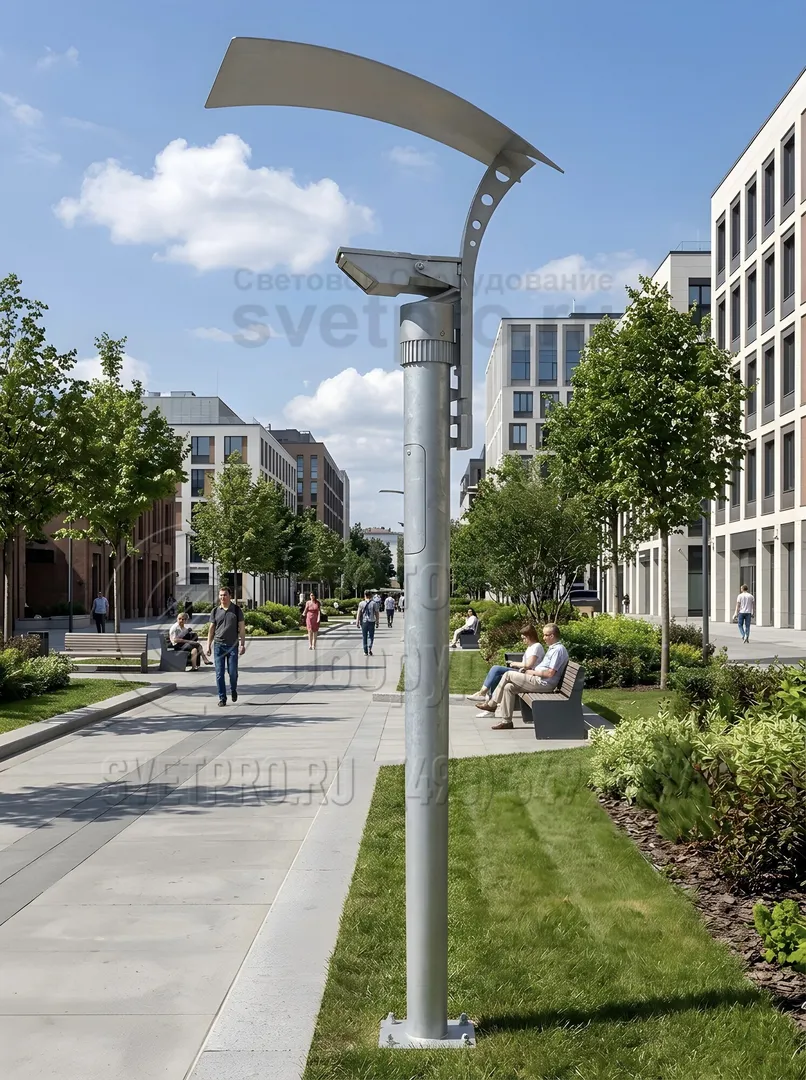

Опоры «Этюд» - это декоративные конструкции, предназначенные для установки осветительных приборов в парках, прогулочных зонах, на бульварах и площадях городов, на территориях коттеджных поселков, на набережных и возле архитектурных достопримечательностей.
Опоры оснащены рассеивающим свет элементом, благодаря которому освещение становится мягким и ровным. Они оборудованы полым стволом с окошками и лючками для прокладки электрического кабеля. Конструкции приспособлены под один светильник. Они обладают защитным слоем, нанесенным с помощью метода горячего цинкования, что позволяет эксплуатировать опоры в местах с различными климатическими условиями и продлевает срок их службы до тридцати лет. Покрытие предохраняет поверхность опор от коррозии и вредных воздействий внешних факторов. При необходимости их можно дополнительно обработать подходящими лакокрасочными средствами.
Это фланцевые стальные конструкции, которые устанавливаются на железобетонный фундамент. В него предварительно закладывается металлический элемент, который комплектуется вместе с опорой. Параметры основания рассчитываются в зависимости от веса конструкции, климатических условий местности и характера грунта под фундамент.
Установка опор
Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.
Установка оборудования
Опора поставляется в комплекте с прожектором ГО17-150-01 и крепежными элементами для его установки. Установка прожектора осуществляется в соответствии с сопроводительной документацией.
Преимущества
- В качестве материала используется высококачественный металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.

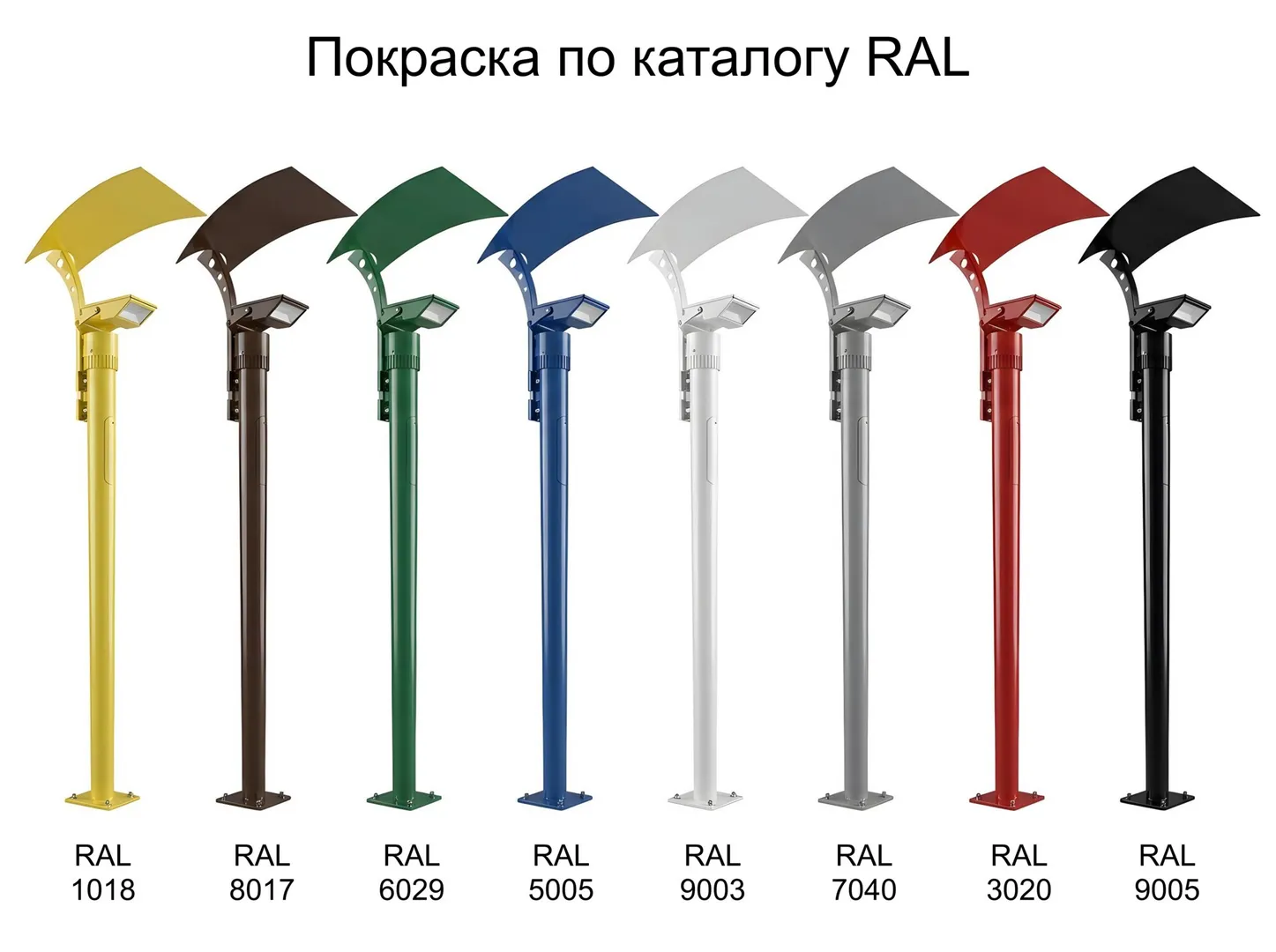

- Опора обрабатывается декоративным лакокрасочным покрытием (по умолчанию цвет покрытия черный, покраску изделия в иной цвет необходимо оговаривать при заказе).
- Использование отраженного света позволяет полностью исключить слепящее действие и световое загрязнение.
Фотогалерея
-

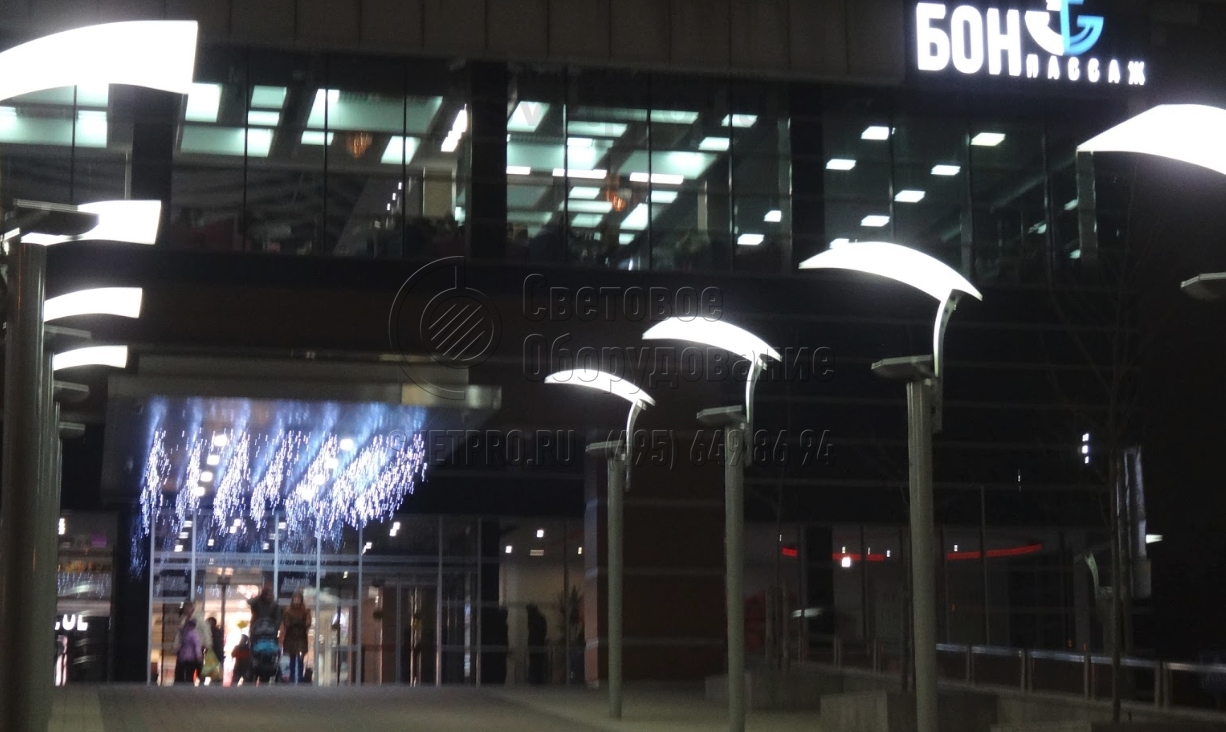

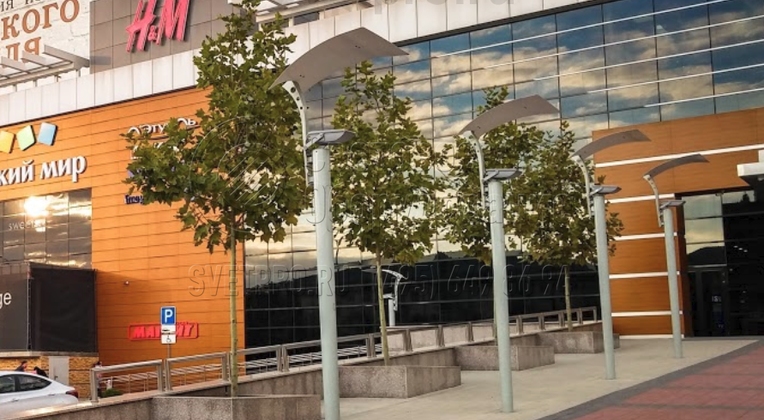

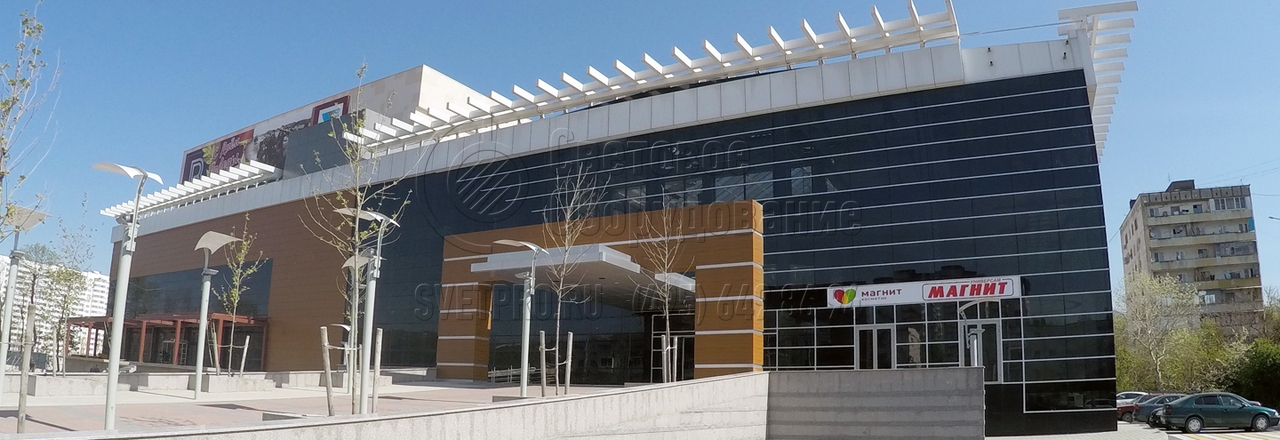

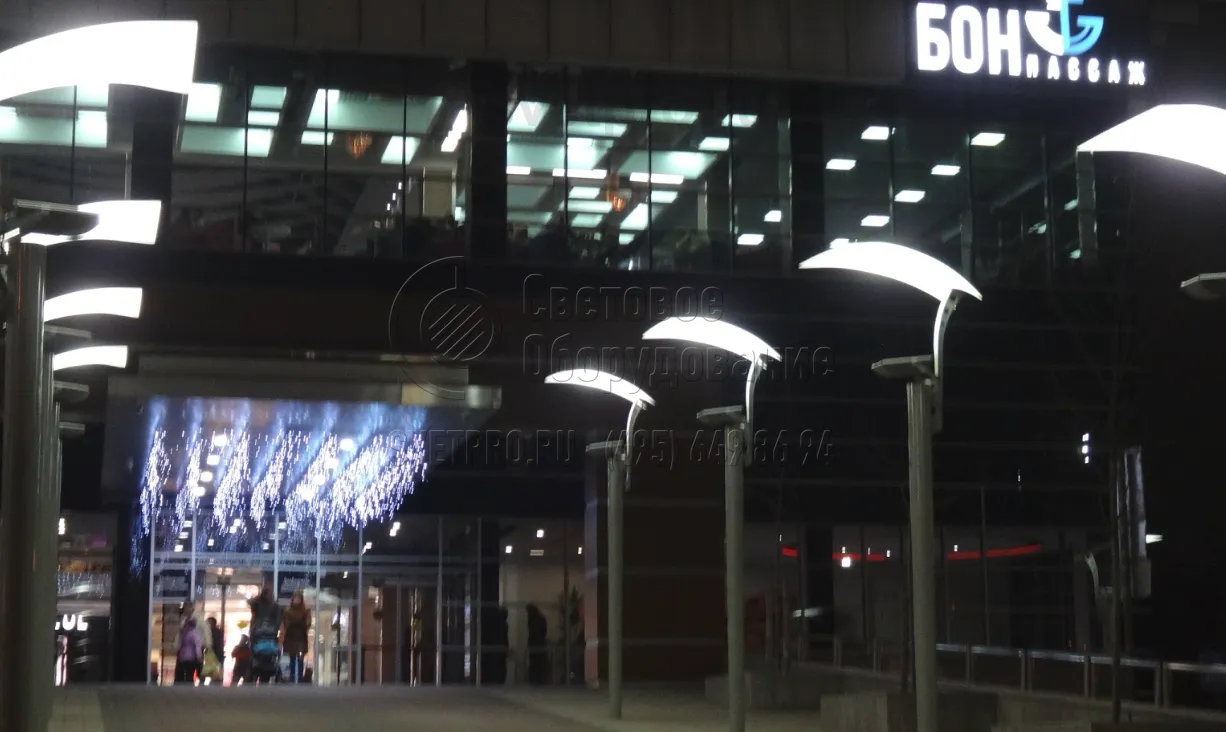

1. Комплексы «Этюд» освещают пространство отраженным световым потоком. Поэтому с их помощью можно ярко осветить площадку, но не ослепить прохожим. Кроме того, они имеют красивый внешний вид. Поэтому выступают в качестве украшения пространств перед ТРЦ, бизнес-центрами, магазинами.
-

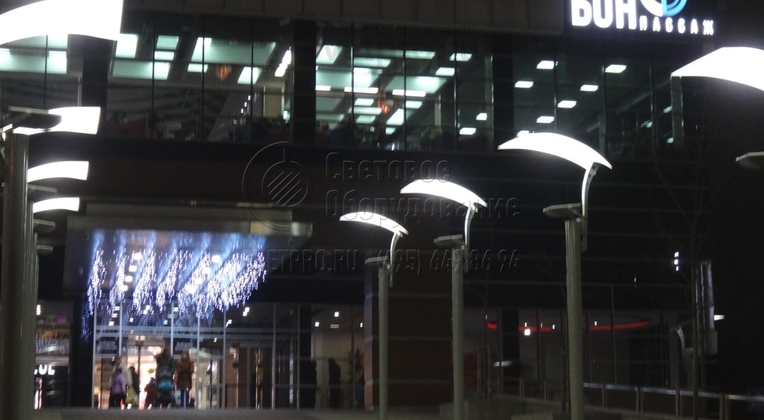

2. На фото представлены конструкции типа «Этюд», которые применяются для освещения площадки перед ТРЦ. Основным отличием этого изделия от аналогов является отражающая пластина красивой формы, которые зафиксирована на специальном креплении. Прожектор установлен на верхушке ствола. -

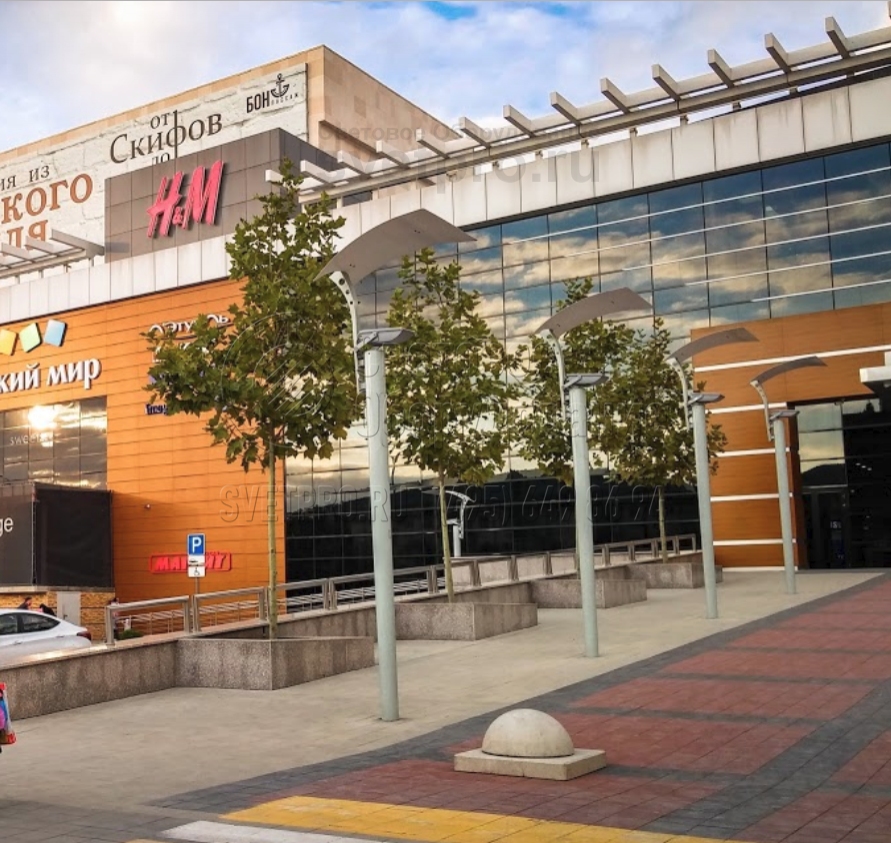

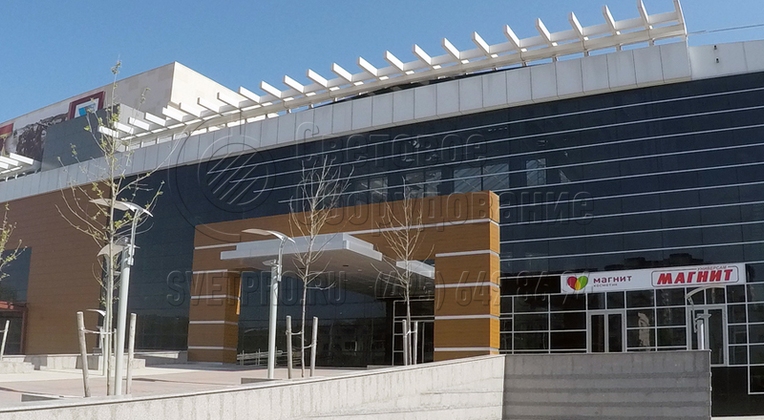

3. На изображении представлены опоры типа «Этюд», которые установлены на мощеной площадке перед торговым центром. В таком варианте они установлены с помощью хвостовой части ствола. Здесь не используются опорные пластины, которые будут мешать укладке плитки и портить вид площадки. -

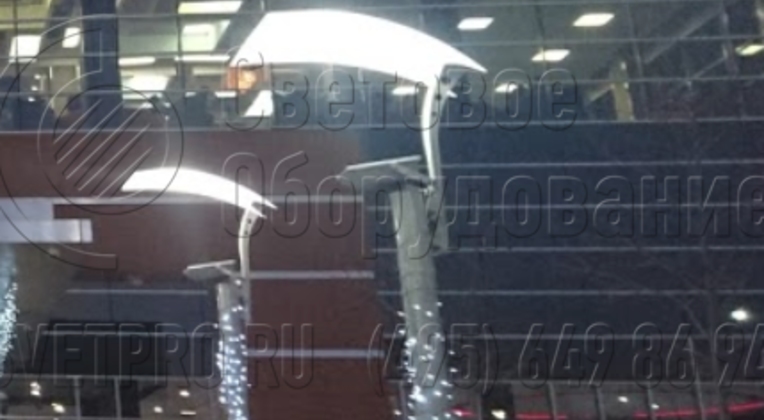

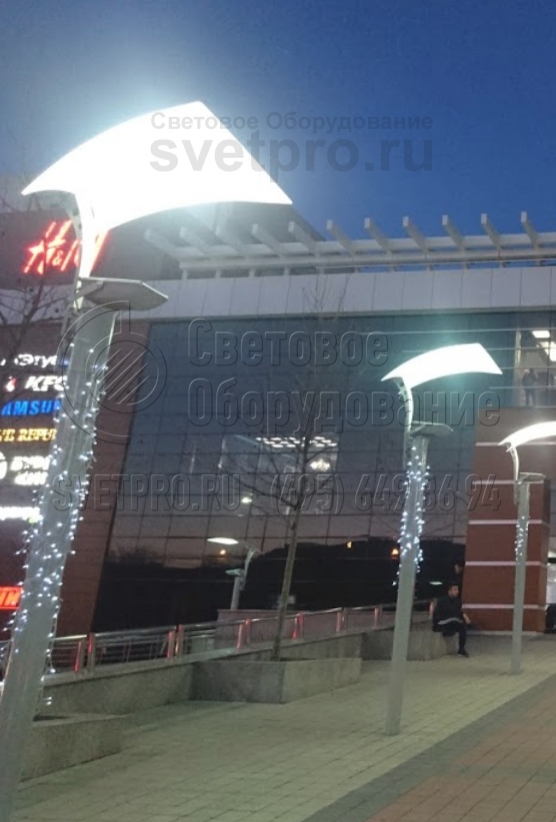

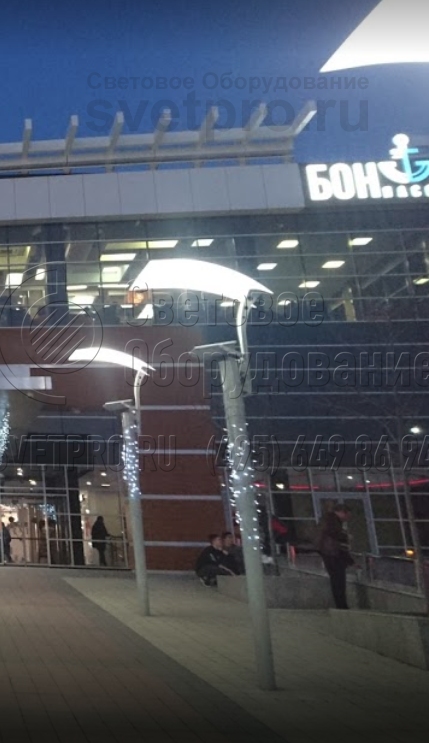

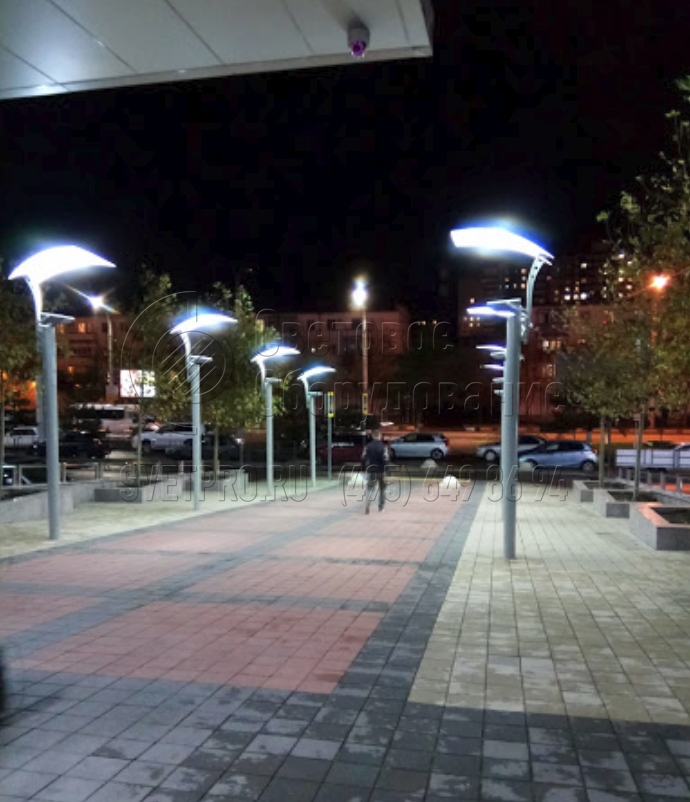

4. На изображении представлены опоры модификации «Этюд», которые применяются для украшения территории перед торговым центром. На их стволах дополнительно установлены светодиодные гирлянды. Прожектор излучает мощный световой поток, но он не ослепляет посетителей торгового центра. -
5. Вместо классического светильника у опор «Этюд» используются Прожекторы, они крепятся на верхнем срезе ствола с помощью монтажной скобы. Благодаря ей можно точно направлять световой поток на отражающую пластину. Ее наклон тоже может регулироваться для позиционирования светового пятна. -

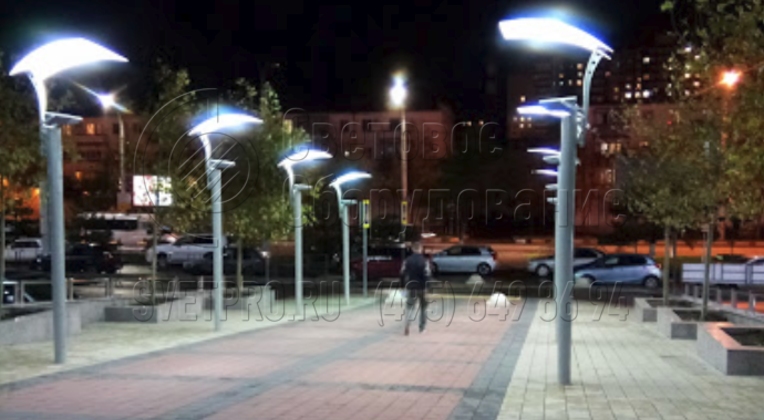

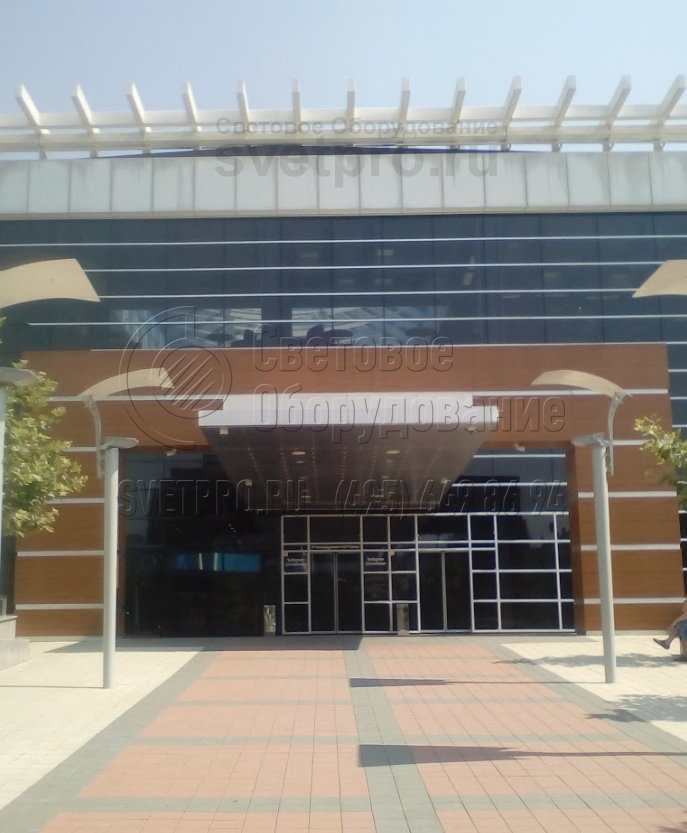

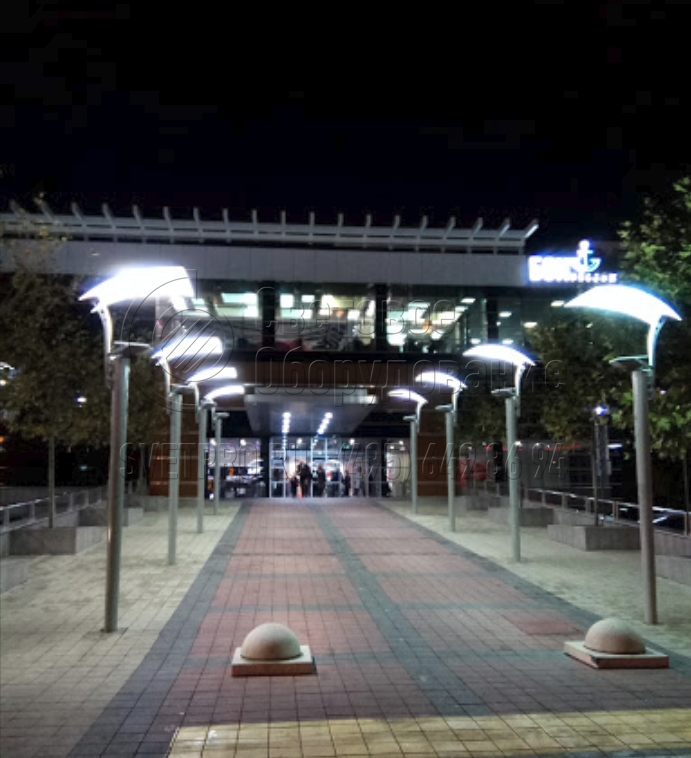

6. На изображении представлен пример использования конструкций типа «Этюд». Чтобы не портить дизайн входной дорожки инженеры проложили кабели для питания ламп под мощеной дорожкой. Провода укладываются в полиэтиленовые трубки для предотвращения намокания и обрывов из-за смещения грунта. -
7. Поверхность корпуса комплексов «Этюд» окрашивается, цвет может выбрать покупатель при оформлении заказа. Для покрытия используется порошковая краска, которая после запекания образует прочный и целостный барьерный слой. Нижняя поверхность пластины покрыта светоотражающим слоем. -
8. Применение опор типа «Этюд» дает возможность уменьшить финансовые затраты управляющей компании, которая обслуживает осветительную сеть. Порошковая краска не требует обновления, а светодиодные прожекторы работают в течение всего срока службы конструкции и не требуют замены ламп. -

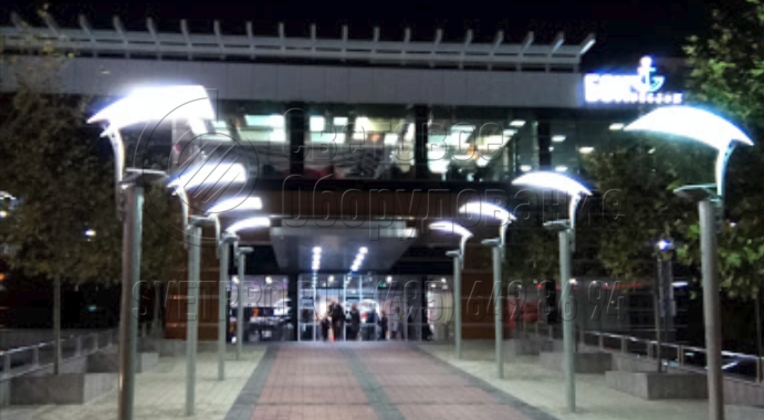

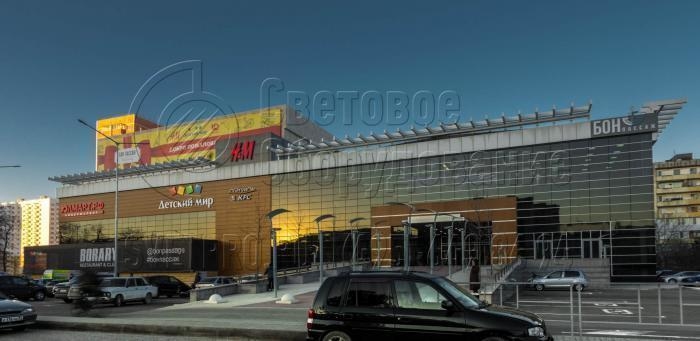

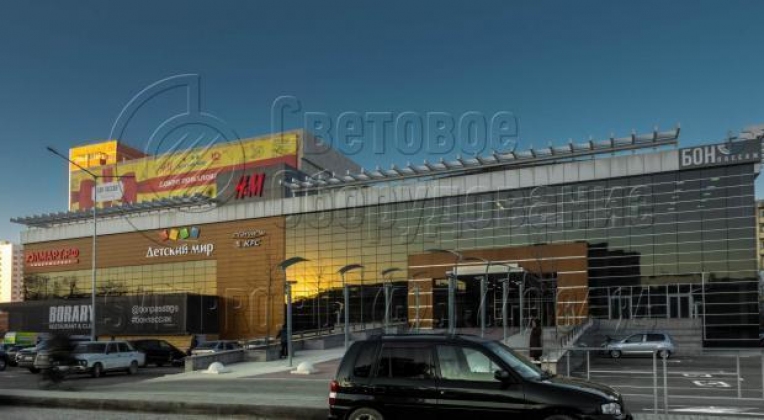

9. Комплексы освещения типа «Этюд» эффектно смотрятся и в дневное время. Их верхняя часть имеет декоративные элементы сложной формы и красивую отражающую пластину. В варианте на изображении они применяются для украшения входной группы в торгово-развлекательный центр в населенном пункте. -

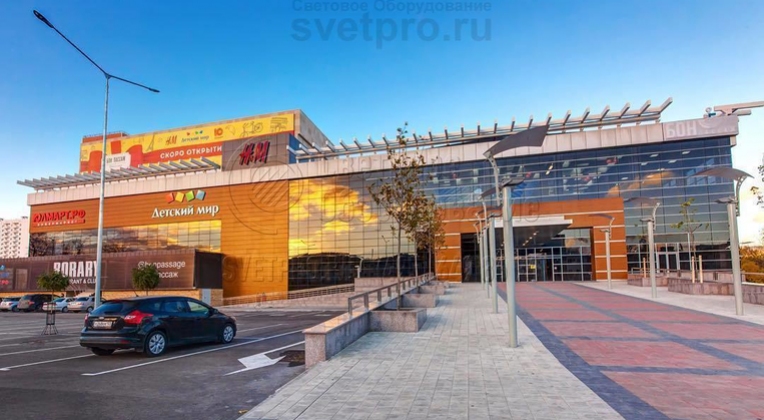

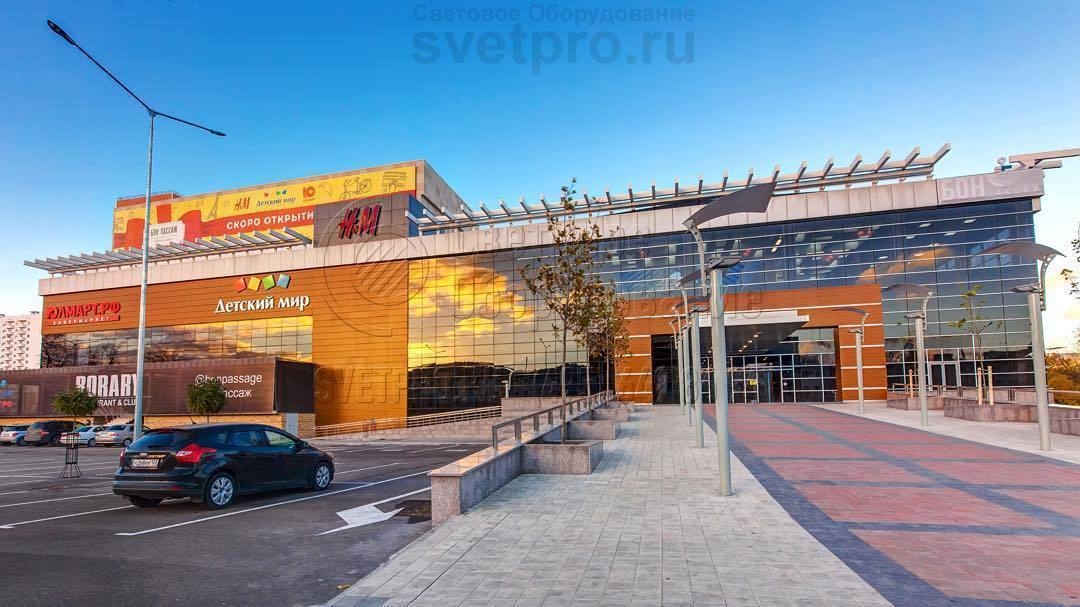

10. На этом изображении представлен пример создания комбинированной системы освещения. Конструкции типа «Этюд» используются для освещения входной группы, а парковка освещается классическими несиловыми моделями опор. Они имеют безрадиусные выносы со светодиодными СП.
