ОГКК Опоры квартальные граненые стальные бесфланцевые
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГКК П-НТ |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой прокат |
| Нижний диаметр: | 150 мм |
| Верхний диаметр: | 76 мм |
| Вес: | 90-175 кг |
| Высота: | 8 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Наименование | Применение | Вес (m, кг) | Высота опоры (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Номинальное усилие (Pmax, кг) | Изгибающий момент (Mmax, кгм) | Закладной фундамент | Подводка питания |
|---|---|---|---|---|---|---|---|---|---|---|
| ОГККЗ-8 | ОГККЗ-8 | Квартальная | 90 | 8 | 76 | 150 | 120 | 960 | ФС | Подземная |
| ОГККВ-8 | ОГККВ-8 | Квартальная | 92 | 8 | 76 | 150 | 133 | 1066 | ФС | Воздушная |
| ОГККВ-8У | ОГККВ-8У1 | Угловая 0–90° |
113 | 8 | 76 | 150 | 239 | 1914 | ФС | Воздушная |
| ОГККВ-8А | ОГККВ-8А | Анкерная | 135 | 8 | 76 | 150 | 288 | 2307 | ФС | Воздушная |
| ОГККВ-8У | ОГККВ-8У2 | Угловая 90–135° |
175 | 8 | 76 | 150 | 337 | 2700 | ФС | Воздушная |
ОПИСАНИЕ
Освещение зон, располагающих к отдыху, к которым относятся бульвары, аллеи, пешеходные зоны, а также жилые кварталы, отличается от освещения шумных магистралей и больших объектов. Используемое для освещения оборудование, в том числе и осветительные опоры, должны гармонировать с окружающей средой, вливаться в ее, в том числе, и днем.
Опоры квартальные граненые стальные бесфланцевые (ОГКК), имеющие легкий, эстетичный вид, прекрасно подходят для установки на них светильников в перечисленных зонах. Опоры выполнены из листового проката, защита от коррозии нанесена методом горячего цинкования, гарантированным в течение 15 лет. Опоры удобно монтировать и легко обслуживать.
Питающая сеть может быть подведена к светильникам как воздушным, так и подземным способом. При подводе питания воздушным способом, большое значение придается выбору опор, устанавливаемых в местах поворота внутриквартальных дорог. При небольших углах поворота (до 20 град) применяются квартальные или анкерные квартальные опоры, при большем угле – угловые. Угловые опоры могут предназначаться на поворот линии до 90 град и поворот 90-135 градусов. Каждый вид опор рассчитан на определенное номинальное усилие и изгибающий момент. Минимальные значения имеют ОГКК с подземной подводкой кабеля. Максимальные параметры определены для квартальных граненых опор, рассчитанных на угол поворота 90-135 град.
Несмотря на имеющиеся различия, все опоры ОГКК имеют одинаковые установочные параметры: высоту надземной части – 8 метров, диаметр верхнего основания – 76 мм, диаметр нижнего основания – 150 мм и закладной элемент - фундаментный стакан.
УСТРОЙСТВО
Опоры изготавливаются из листового проката. Опоры защищены от коррозии методом горячего цинкования. Гарантия на коррозийную стойкость составляет не менее 15 лет.
ПОКРЫТИЕ
Горячее цинкование.
ПРЕИМУЩЕСТВА
- Небольшой вес.
- Эстетичный внешний вид.
- Высокая антикоррозийная стойкость покрытия.
- Длительный срок службы.
- Удобство в монтаже и обслуживании.

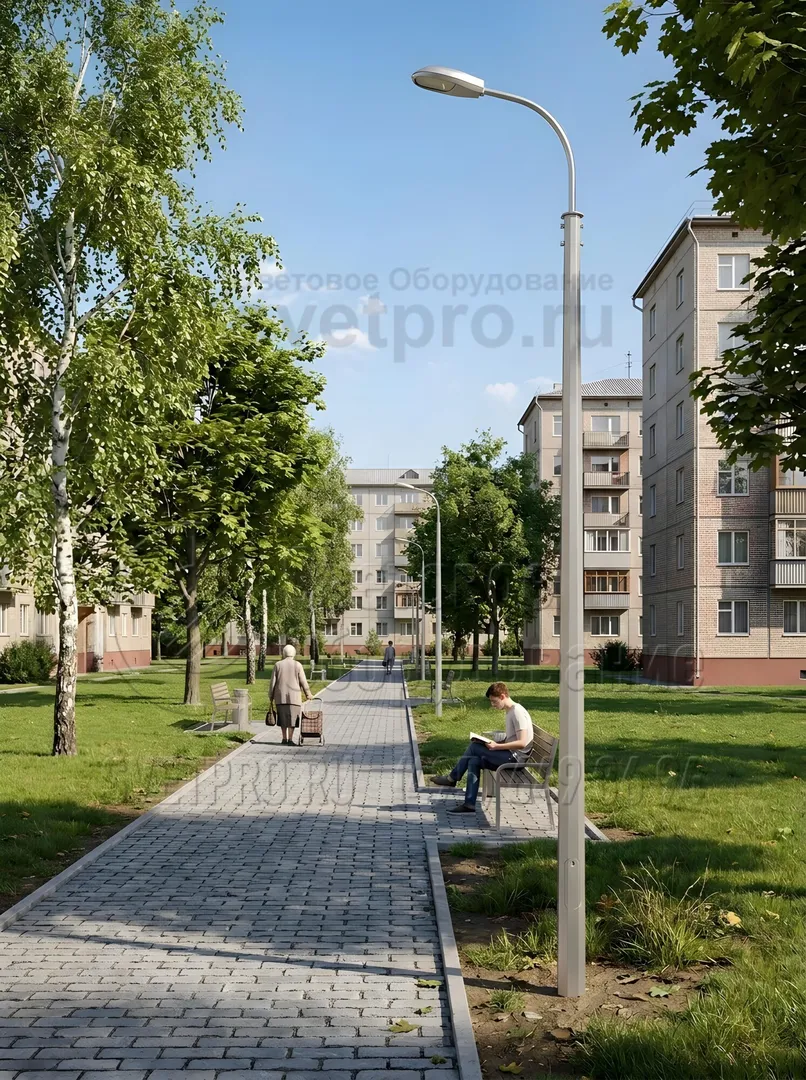

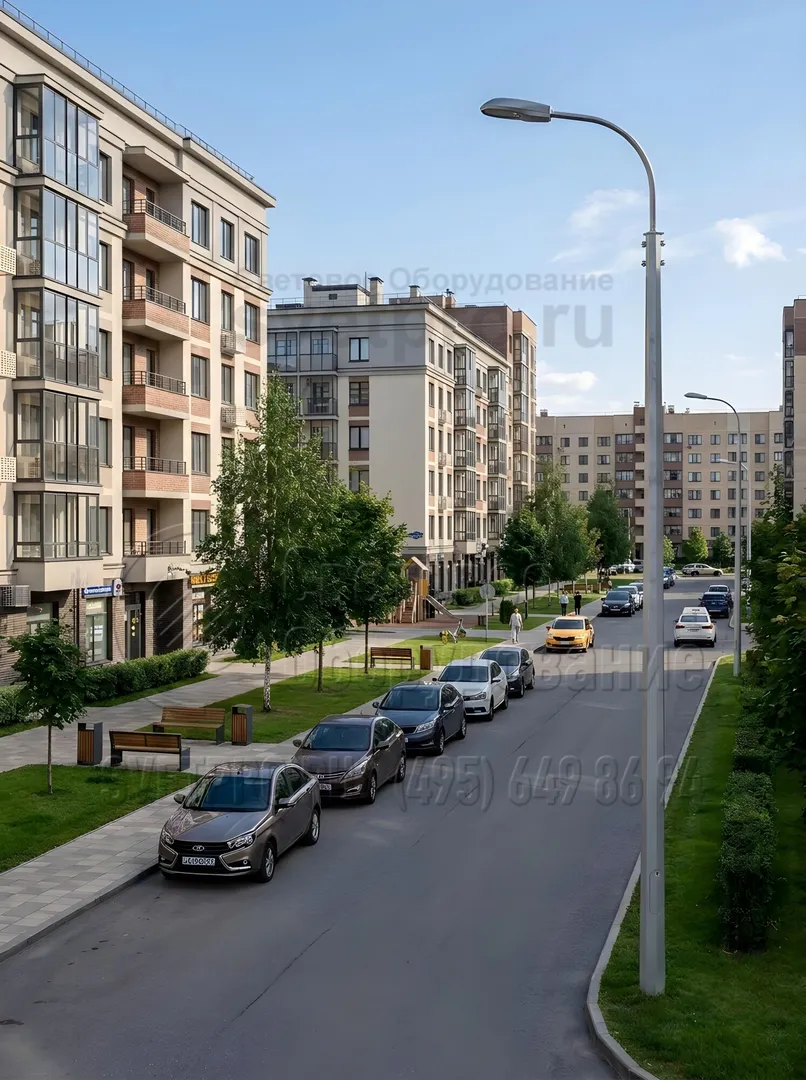

фото с объектов
|
|
