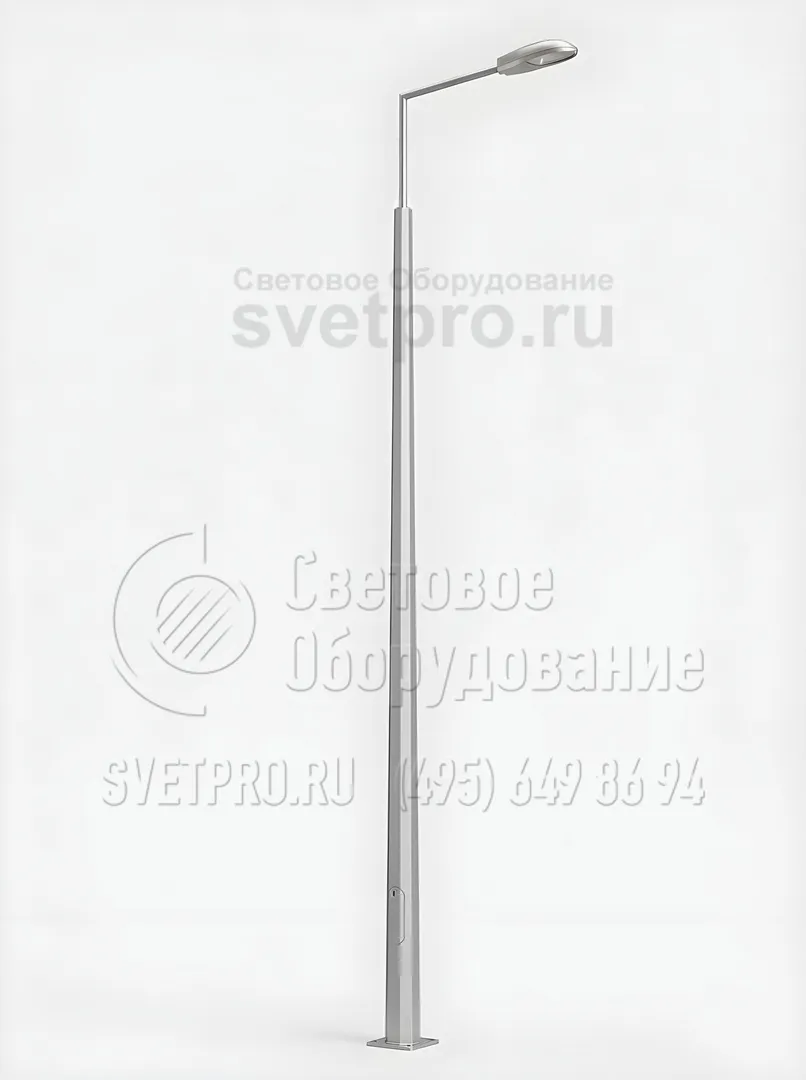

ОГККВ Опоры квартальные для воздушной подводки питания (фланцевые)
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГККВ |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 300-400 мм |
Нижний диаметр: | 180-315 мм |
Верхний диаметр: | 60-150 мм |
Вес: | 64,5-200 кг |
Высота: | 7.5 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ |
---|---|---|---|---|---|---|---|
H, м | m, кг | d, мм | D, мм | A, мм | |||
ОГККВ-7,5 | ОГККВ-7,5 | 7,5 | 64,5 | 64 | 136 | 300 | ФМ-0,219 |
ОГККВ-7,5 | ОГККВ-7,5 | 7,5 | 75 | 64 | 180 | 300 | ФМ-0,219 |
ОГККВ-7,5 А | ОГККВ-7,5 А | 7,5 | 145 | 64 | 180 | 300 | ФМ-0,219 |
ОГККВ-7,5 А | ОГККВ-7,5 А | 7,5 | 143,6 | 64 | 180 | 300 | ФМ-0,219 |
ОГККВ-7,5 С | ОГККВ-7,5 С1, С2 | 7,5 | 165 | 80 | 315 | 400 | ФМ-0,325 |
ОГККВ-7,5 С | ОГККВ-7,5 С1, С2 | 7,5 | 155 | 80 | 315 | 400 | ФМ-0,325 |
ОГККВ-7,5 С | ОГККВ-7,5 С1, С2 | 7,5 | 163,4 | 80 | 315 | 400 | ФМ-0,325 |
ОГККВ-7,5 С | ОГККВ-7,5 С3 | 7,5 | 200 | 150 | 315 | 400 | ФМ-0,325 |
ОГККВ-7,5 С | ОГККВ-7,5 С3 | 7,5 | 190 | 150 | 315 | 400 | ФМ-0,325 |
ОГККВ-7,5 У | ОГККВ-7,5 У1 | 7,5 | 122 | 64 | 180 | 300 | ФМ-0,219 |
ОГККВ-7,5 У | ОГККВ-7,5 У2 | 7,5 | 132,5 | 64 | 180 | 300 | ФМ-0,219 |
ОГККВ-7,5 У | ОГККВ-7,5 У2 | 7,5 | 133,5 | 60 | 210 | 300 | ФМ-0,219 |
ОПИСАНИЕ
В жилых кварталах, пешеходных участках городских дорог, а также аллеях, бульварах, парковках для воздушной прокладки к светильникам питающего кабеля используются опоры ОГККВ, что обозначает – опоры квартальные для воздушной подводки питания (фланцевые). Эти опоры своим внешним видом хорошо вливаются в окружающую инфраструктуру. Они легкие, современные. Их установка проста, не требует больших временных и технических затрат.
Опоры ОГККВ изготовлены из листового проката. Защитный слой нанесен методом горячего цинкования, который гарантирует надежность защиты в течение не менее 15 лет. Учитывая специфику освещаемой территории, а именно, наличие изгибов дорог под различными углами, квартальные опоры для воздушной подводки питающего кабеля имеют ряд разновидностей, которые определены тем, какого вида нагрузку придется нести опоре. Таким образом, существуют: промежуточные, анкерные и угловые опоры. Угол может быть различным. Когда его величина минимальна, то есть, до 30 град, то и максимальный эксплуатационный момент невелик, при угле 30-45 град он выше. Максимальный эксплуатационный момент, в 4 раза превышает момент, установленный при небольших углах отклонения. Максимальный угол, предусмотренный для квартальных воздушных опор, составляет 135 град. При угле от 45 до 135 градусов опоры относятся к категории силовых опор. Высота опор составляет 7,5 метров.
При установке воздушных квартальных опор, фланцевого типа, опора, фланцевой частью устанавливается на закладной элемент фундамента, который подбирается для каждого вида опоры и соответствует ей геометрическими и эксплуатационными параметрами.
УСТРОЙСТВО
Опоры изготавливаются из листового проката. Опоры защищены от коррозии методом горячего цинкования (ГОСТ 9.307 – 89). Гарантия на коррозийную стойкость состав-ляет не менее 15 лет. Рекомендуемый тип СИПа 2А 3х3,5 + 1х54,6 – 7000.

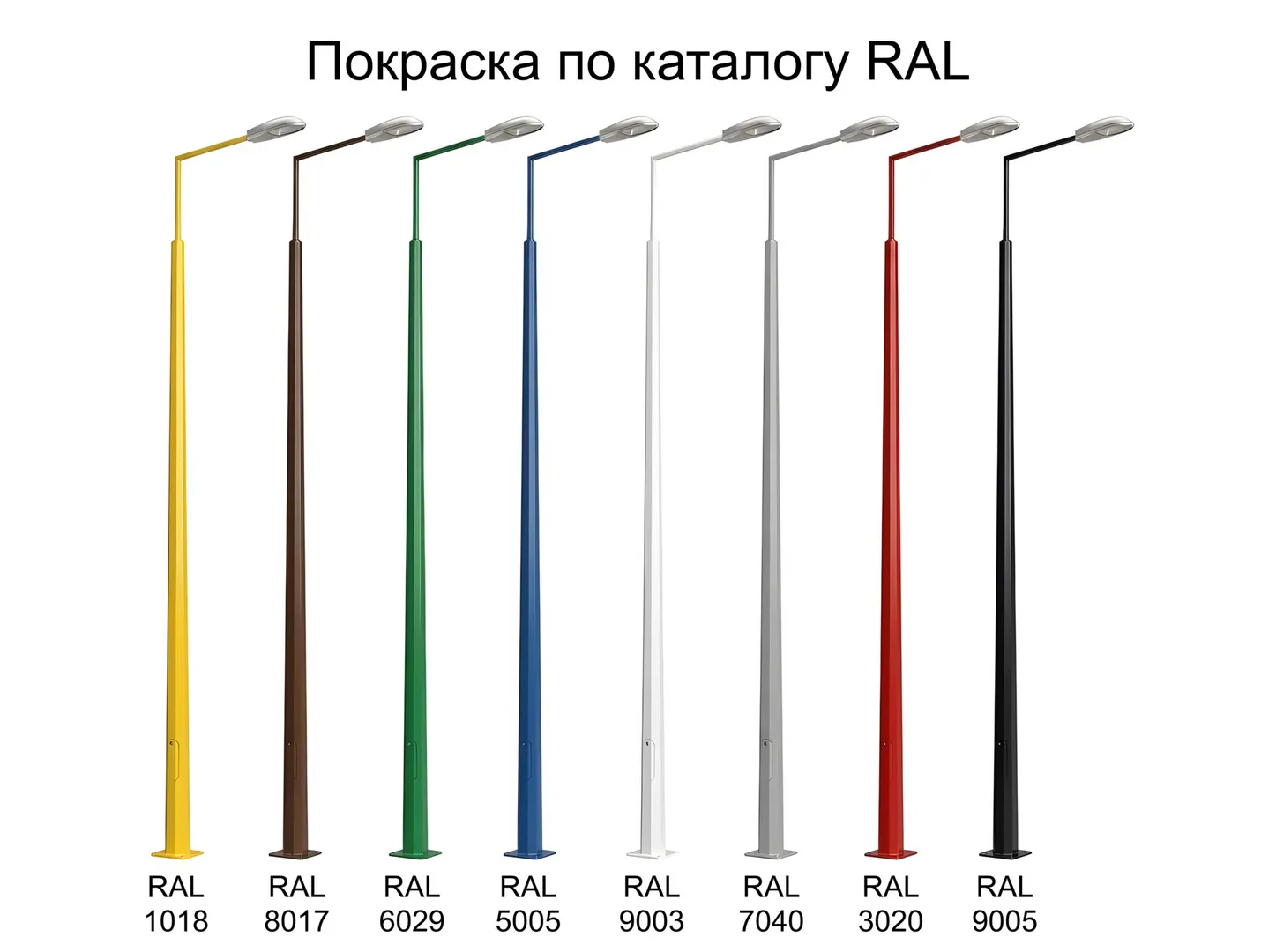

ПОКРЫТИЕ
Горячее цинкование.
ПРЕИМУЩЕСТВА
- Небольшой вес.
- Эстетичный внешний вид.
- Высокая антикоррозийная стойкость покрытия.
- Длительный срок службы.
- Удобство в монтаже и обслуживании.
ФУНДАМЕНТ
Подробная информация об алгоритме подбора закладных деталей фундамента к опорам и параметры закладных деталей (ЗДФ) предоставляется по запросу.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

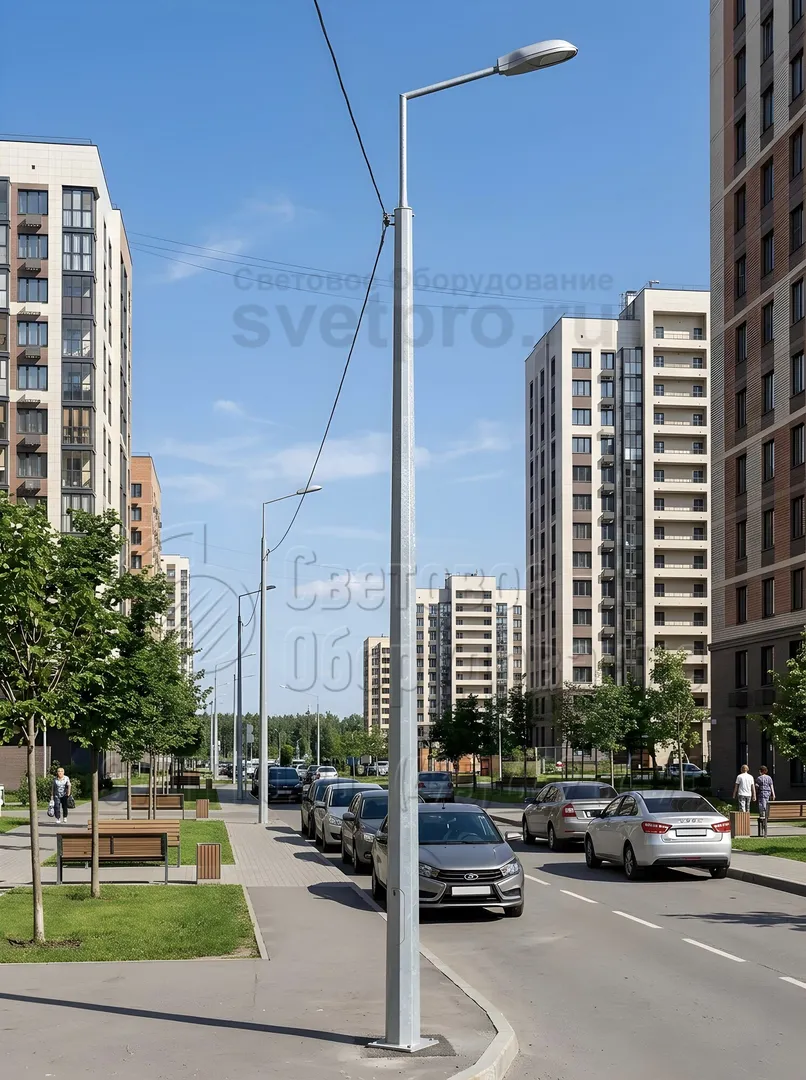

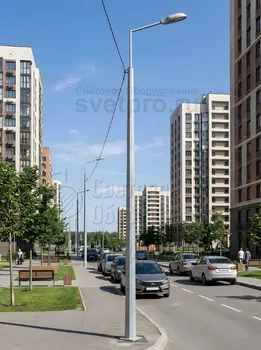

фото с объектов
