ОГККВ – 7,5 У Опоры квартальные для воздушной подводки питания (фланцевые) высота 7,5 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГККВ – 7,5 У |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой прокат |
| Размер фланца: | 300 мм |
| Нижний диаметр: | 180-210 мм |
| Верхний диаметр: | 60-64 мм |
| Вес: | 122-133,5 кг |
| Высота: | 7,5 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

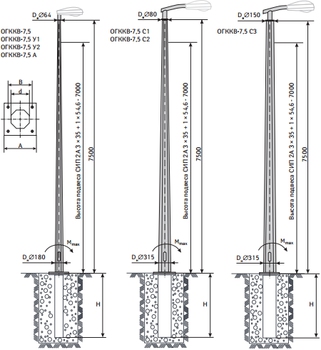

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Обозначение | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ |
|---|---|---|---|---|---|---|---|
| H, м | m, кг | d, мм | D, мм | A, мм | |||
| ОГККВ-7,5 У | ОГККВ-7,5 У1 | 7,5 | 122 | 64 | 180 | 300 | ФМ-0,219 |
| ОГККВ-7,5 У | ОГККВ-7,5 У2 | 7,5 | 132,5 | 64 | 180 | 300 | ФМ-0,219 |
| ОГККВ-7,5 У | ОГККВ-7,5 У2 | 7,5 | 133,5 | 60 | 210 | 300 | ФМ-0,219 |
ОПИСАНИЕ
Квартальная опора ОГККВ-7.5У предназначена для воздушной прокладки питающих проводов к светильникам. Устанавливается для организации подсветки в районах многоэтажной застройки, парковых зонах и местах общественного отдыха, на парковках, аллеях и городских бульварах. Изделие относится к угловым конструкциям, устанавливаемым в местах дорожных изгибов.
Сырьем для изготовления опор выступает стальной металлопрокат высокого качества. Дополнительную защиту изделия от коррозии обеспечивает обработка металла горячим цинкованием. Образующийся на поверхности слой цинка надежно защищает изделие от коррозии, не позволяя ржавчине проникать к металлическому основанию, что увеличивает срок эксплуатации опоры.

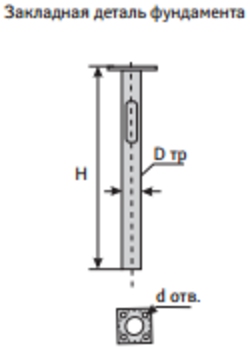

Установка ОГККВ-7.5У выполняется в закладной фундамент с помощью фланцевого соединения. При обустройстве бетонного основания туда закладывается металлический элемент, с которым впоследствии соединяется опора освещения.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

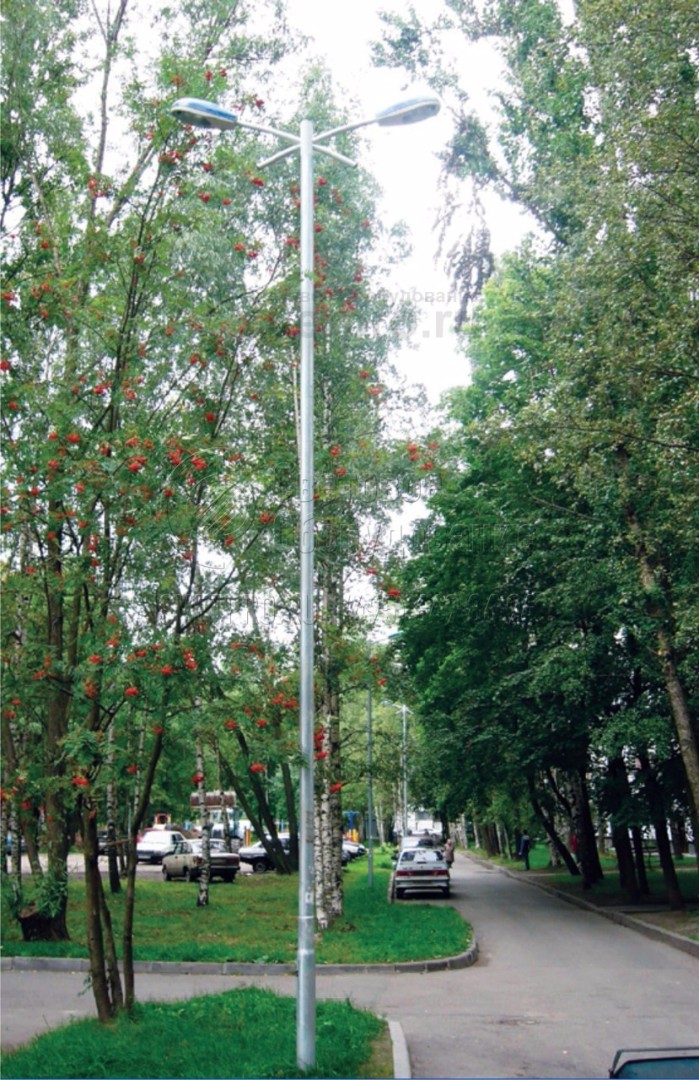

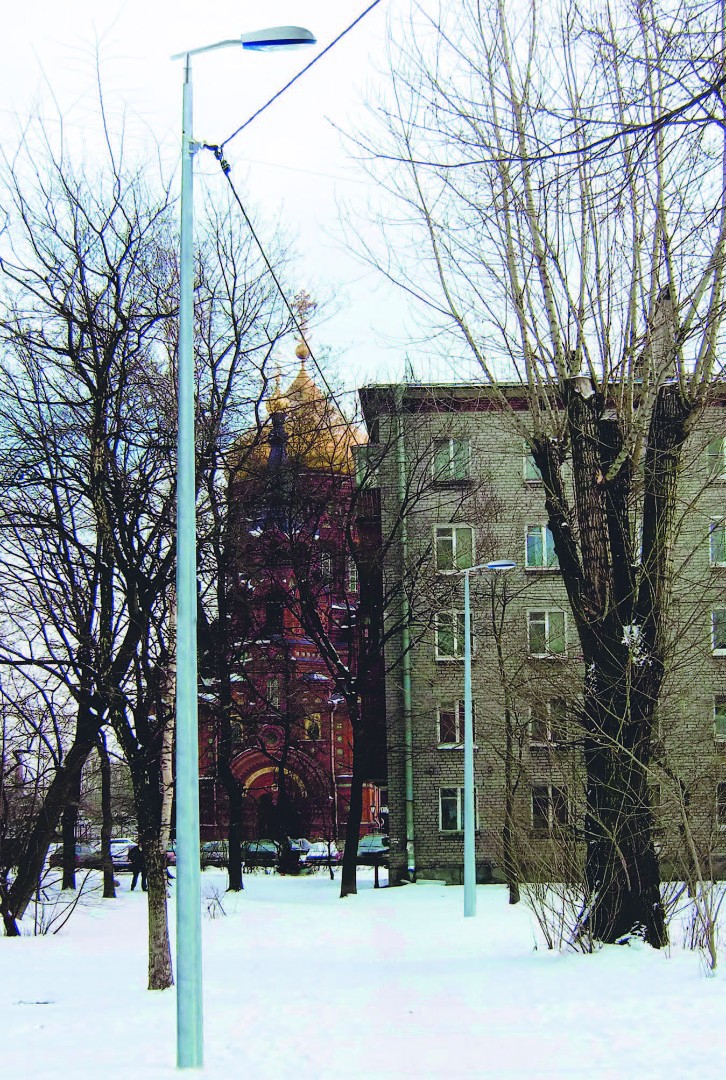

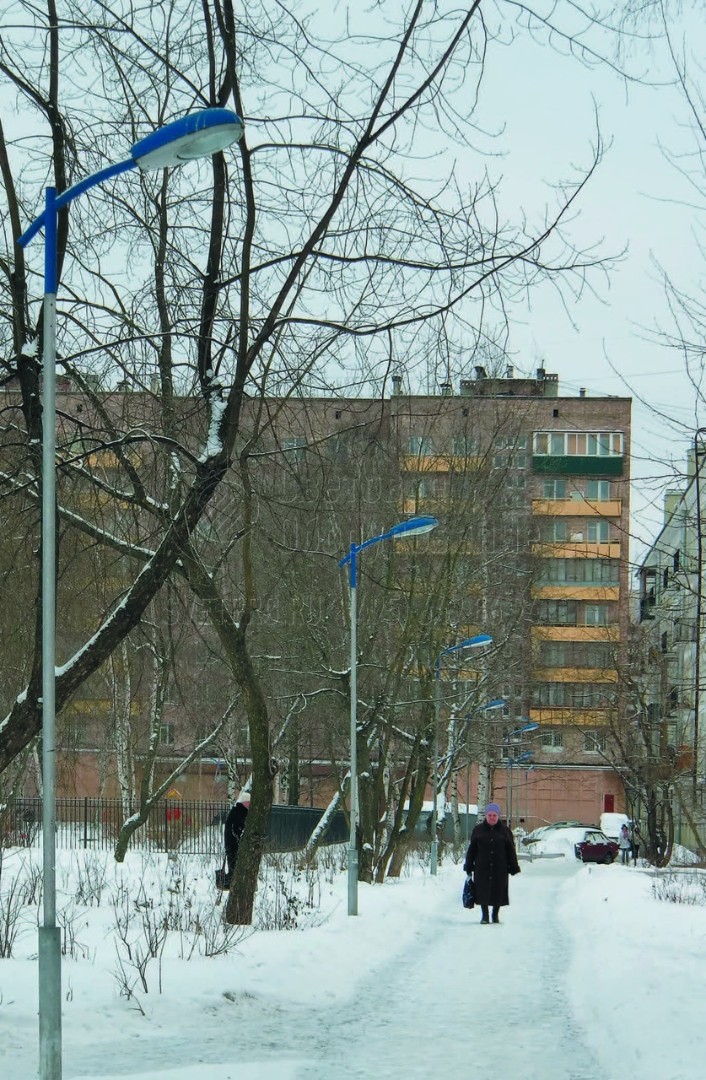

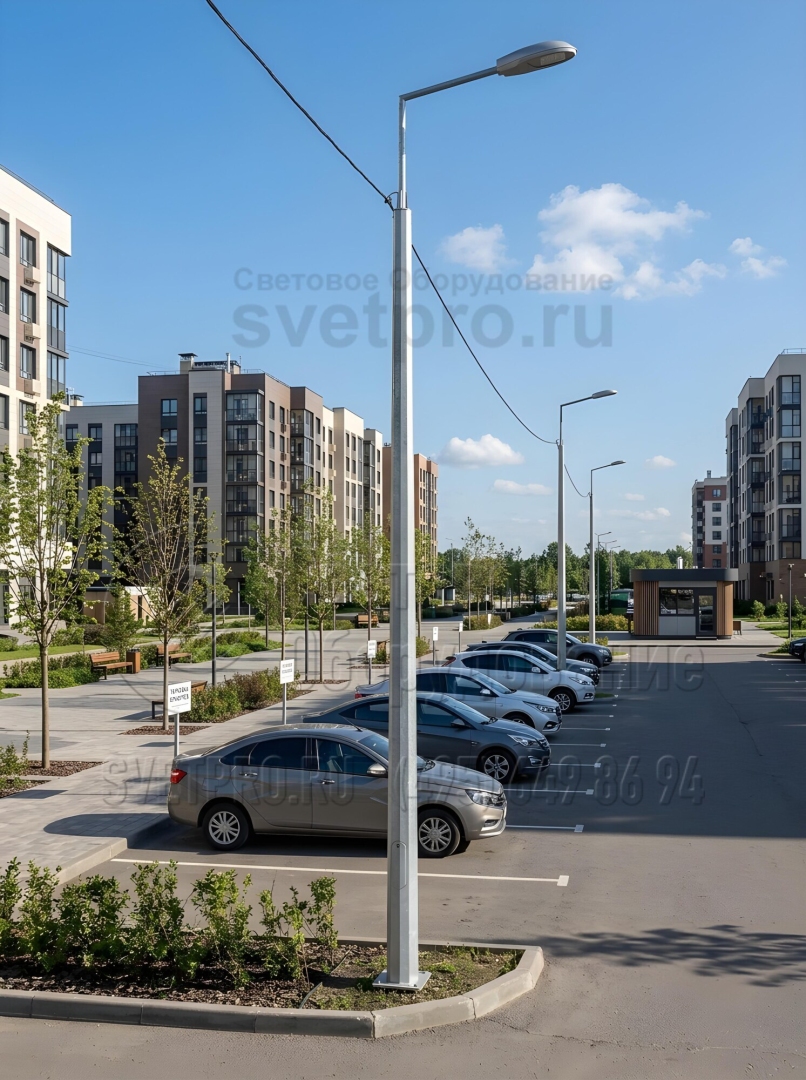

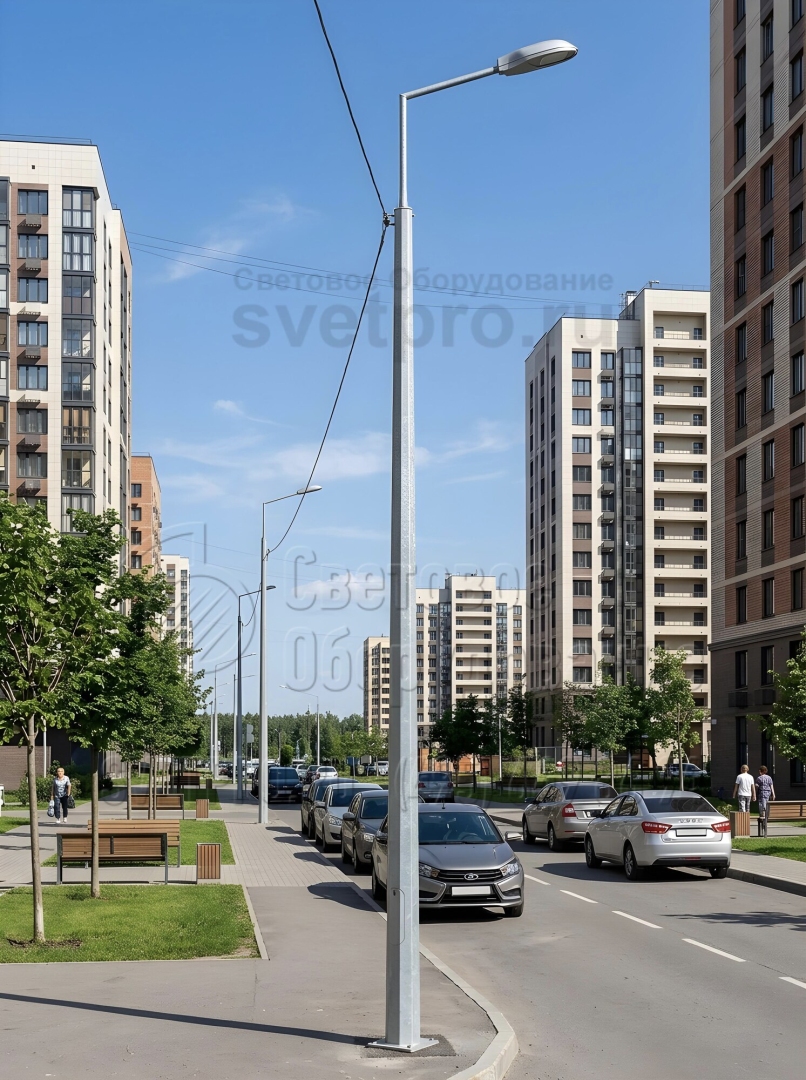

фото с объектов
