ОКК Опоры круглые конические
| Область применения: |
|
| Назначение: |
|
| Артикул производителя: | ОКК |
| Размер фланца: | 240-470 мм |
| Нижний диаметр: | 92-258 мм |
| Верхний диаметр: | 60-128 мм |
| Вес: | 26-204 кг |
| Высота: | 3-12 м |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

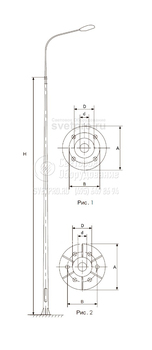

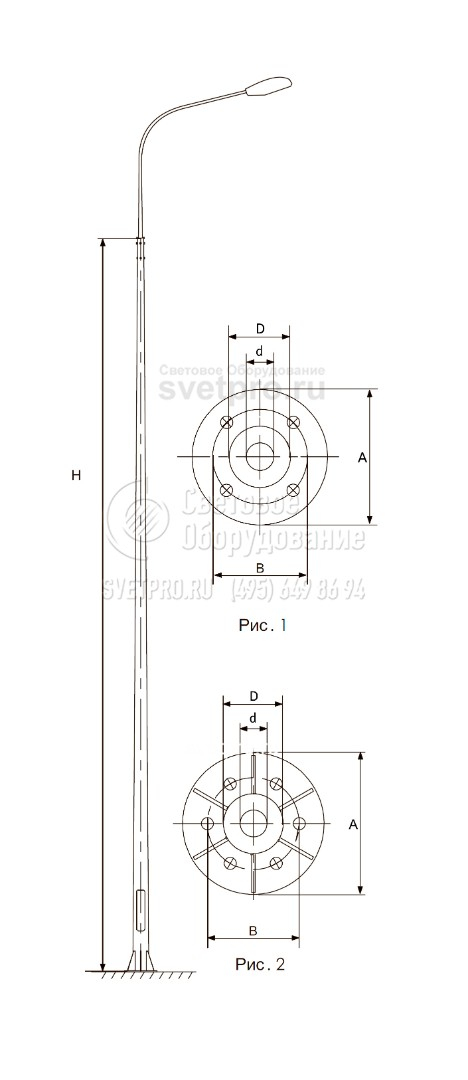

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Наименование | Высота, м | Вес, кг | Верхний диаметр, мм | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
|---|---|---|---|---|---|---|
| ОКК-3 | 3 | 26 | 60 | 92 | 240 | 160 |
| ОКК-4 | 4 | 35 | 60 | 103 | 240 | 160 |
| ОКК-5 | 5 | 46 | 60 | 114 | 300 | 200 |
| ОКК-5 | 5 | 58 | 76 | 141 | 300 | 200 |
| ОКК-5 (2) | 5 | 94 | 128 | 193 | 450 | 320 |
| ОКК-6 | 6 | 58 | 60 | 125 | 300 | 200 |
| ОКК-6 | 6 | 79 | 76 | 154 | 370 | 240 |
| ОКК-6 (2) | 6 | 113 | 128 | 206 | 450 | 320 |
| ОКК-7 | 7 | 76 | 60 | 136 | 370 | 240 |
| ОКК-7 (2) | 7 | 94 | 76 | 167 | 370 | 240 |
| ОКК-7 (2) | 7 | 134 | 128 | 219 | 450 | 320 |
| ОКК-8 | 8 | 92 | 60 | 146 | 370 | 240 |
| ОКК-8 (2) | 8 | 116 | 76 | 180 | 450 | 320 |
| ОКК-8 (2) | 8 | 157 | 128 | 232 | 470 | 340 |
| ОКК-9 | 9 | 107 | 60 | 157 | 370 | 240 |
| ОКК-9 (2) | 9 | 134 | 76 | 193 | 450 | 320 |
| ОКК-9 (2) | 9 | 180 | 128 | 245 | 470 | 340 |
| ОКК-10 | 10 | 122 | 60 | 168 | 370 | 240 |
| ОКК-10 (2) | 10 | 153 | 76 | 206 | 450 | 320 |
| ОКК-10 (2) | 10 | 204 | 128 | 258 | 470 | 340 |
| ОКК-11 | 11 | 145 | 60 | 179 | 450 | 320 |
| ОКК-11 (2) | 11 | 174 | 76 | 219 | 450 | 320 |
| ОКК-12 | 12 | 162 | 60 | 188 | 450 | 320 |
| ОКК-12 (2) | 12 | 196 | 76 | 230 | 470 | 340 |
ОПИСАНИЕ
Осветительная опора ОКК — это инженерная конструкция с круглым коническим стволом. В линейке представлены модели с высотой ствола от 3 до 12 метров. Это универсальные изделия, на которые можно устанавливать любые световые приборы с помощью кронштейнов.
Особенности опор этого типа:
- Они относятся к несиловым. Прочность конструкции рассчитана на установку световых приборов. Подвеска силовых линий на арматуру не предусмотрена. Подводка кабелей осуществляется под землей, коммутация с проводкой производится в ревизионном отверстии.
- Монтаж производится на фланец. Для этого в грунте необходимо установить закладные детали фундамента. При таком способе установки упрощается выравнивание наземной части, сохраняется возможность демонтажа ствола. Опоры можно установить не в грунт, а на мосту или эстакаде.
- Оголовок предназначен для установки кронштейна с хвостовой частью. Благодаря этому увеличивается площадь соприкосновения двух деталей. Вся конструкция с установленными приборами освещения выдерживает сильный ветер.
- Ствол конструкции имеет форму конуса. Из-за этого верхняя часть весит меньше нижней и центр тяжести опускается ближе к земле. Конструкция приобретает большую стабильность.
Хотите купить опоры этого типа? Оформляйте заявку в нашей компании.

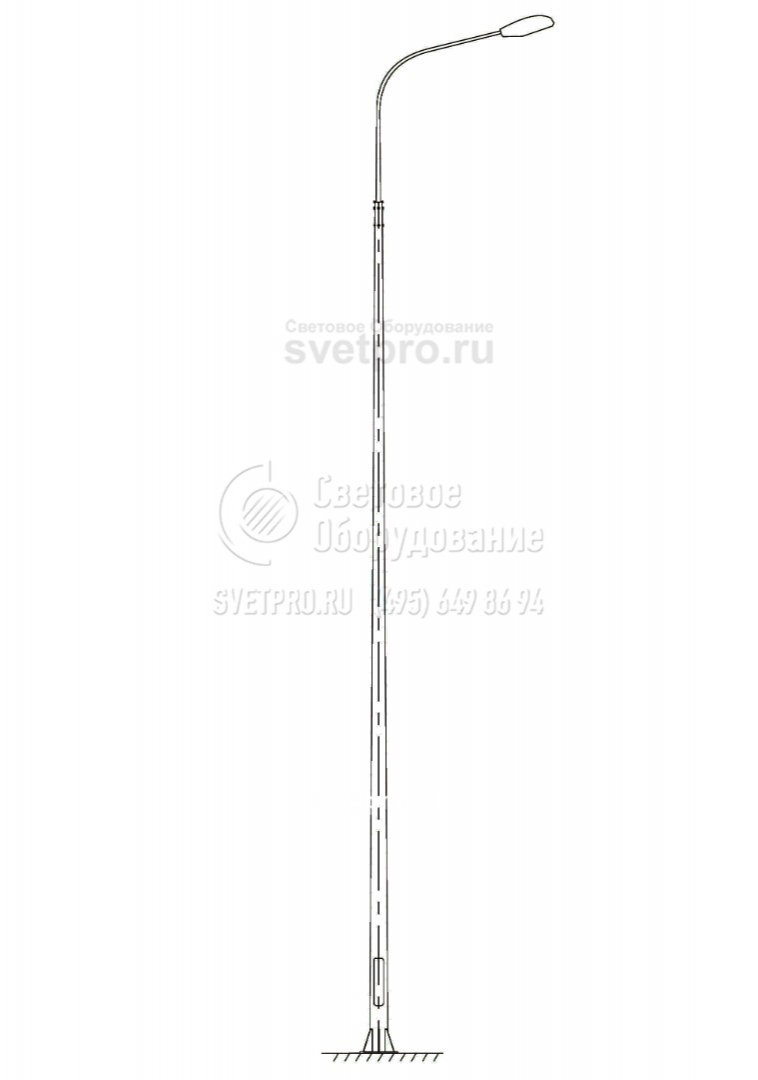

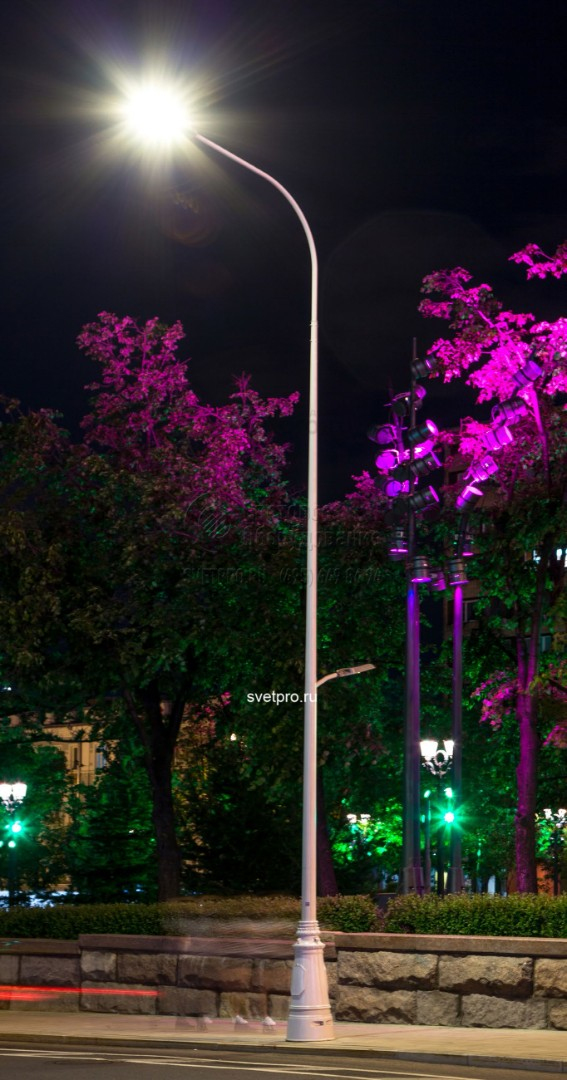

Фотогалерея
-
