ОКК-3 Опоры круглые конические высота 3 метра
Область применения: |
|
Назначение: |
|
Артикул производителя: | ОКК-3 |
Размер фланца: | 240 мм |
Нижний диаметр: | 92 мм |
Верхний диаметр: | 60 мм |
Вес: | 26 кг |
Высота: | 3 м |
как выбрать опору?

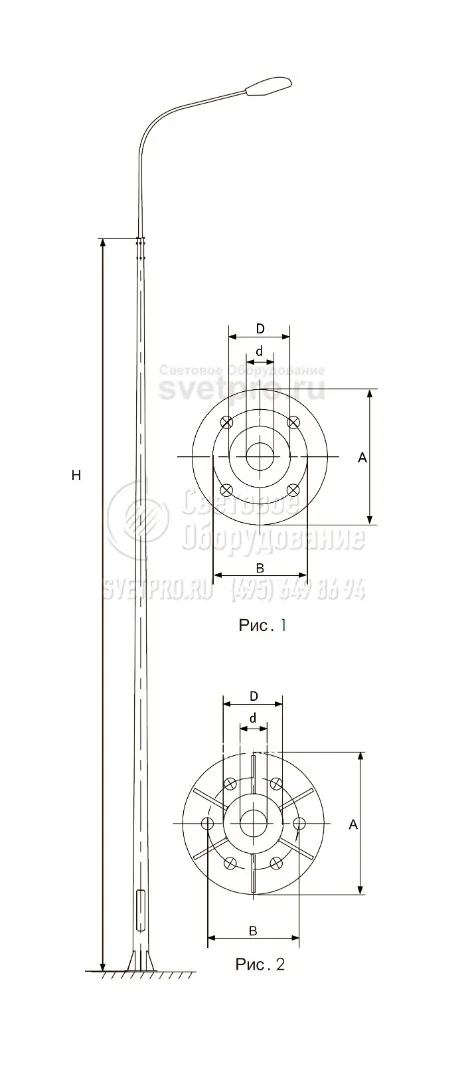

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота, м | Вес, кг | Верхний диаметр, мм | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|
ОКК-3 | 3 | 26 | 60 | 92 | 240 | 160 |
ОПИСАНИЕ
Осветительные опоры круглые конические с высотой ствола 3 метра — модификация ОКК-3 — применяются для создания инженерной инфраструктуры уличного освещения в населенных пунктах и на других открытых объектах. Корпус этой конструкции имеет круглое поперечное сечение и форму конуса. Благодаря этому изделие более органично смотрится на улицах, так как сочетается с другими элементами оформления.
Установка конструкции производится на фланец и закладную деталь. Для этого в местах установки делаются котлованы, которые соединяются траншеями. В них укладывается кабель, который затем вводится в установленную закладную деталь через технологическое отверстие.
Дальнейший процесс монтажа включает в себя следующие этапы:
- Бетонирование закладной детали. Марка бетона для заливки указывается в проектной документации для инженерной системы. Строительная смесь заливается таким образом, чтобы заполнить котлован до уровня земли. При этом отверстие для ввода кабеля полностью погружается в бетон, чтобы исключить попадание воды в него.
- Монтаж наземной части опоры. Установка наземного ствола производится после застывания бетона. Для крепления используются высокопрочные гайки и болты (шпильки). При таком способе наземную часть можно демонтировать без повреждения фундамента.
- Коммутация силовой линии с проводкой ствола. Соединение подземного кабеля с проводами внутри корпуса производится через клеммную колодку, которая закреплена в ревизионном отверстии.
Для оформления заказа на эти опоры обращайтесь к менеджерам отдела продаж.

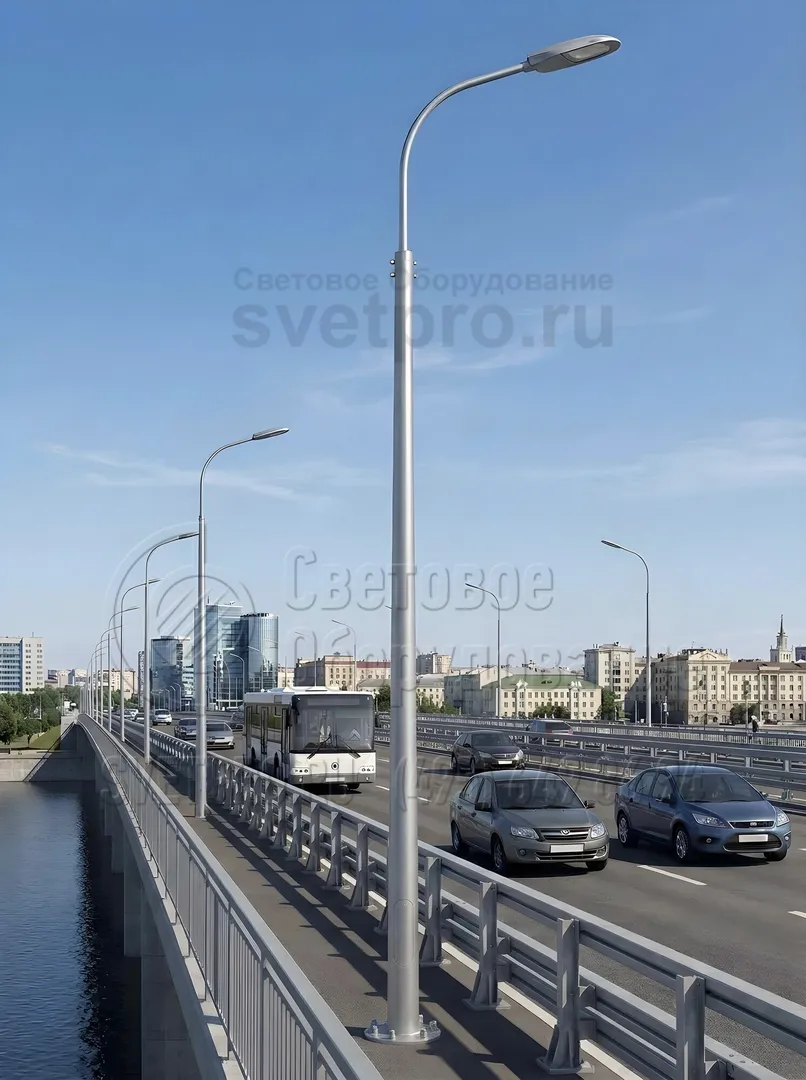

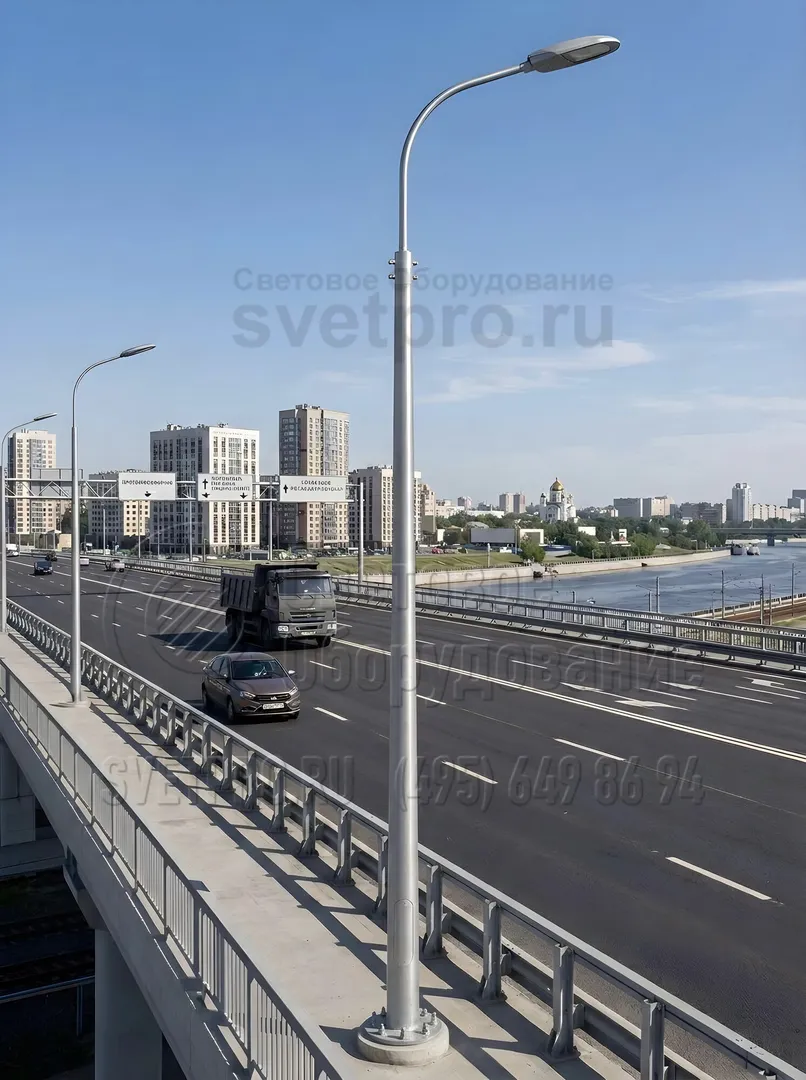

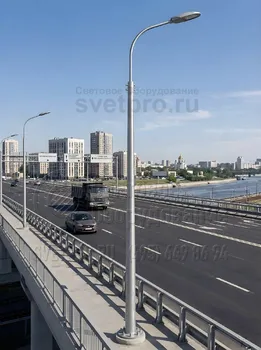

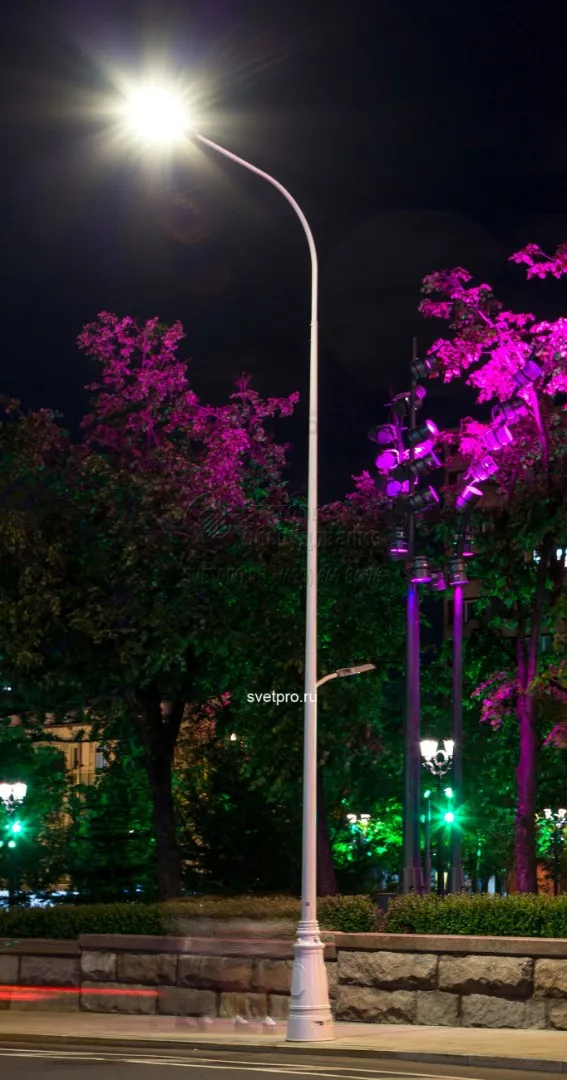

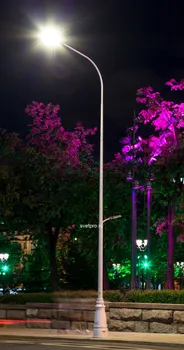

Фотогалерея
