ОКК-7 Опоры круглые конические высота 7 метров
Область применения: |
|
Назначение: |
|
Артикул производителя: | ОКК-7 |
Размер фланца: | 370-450 мм |
Нижний диаметр: | 136-219 мм |
Верхний диаметр: | 60-128 мм |
Вес: | 76-134 кг |
Высота: | 7 м |
как выбрать опору?

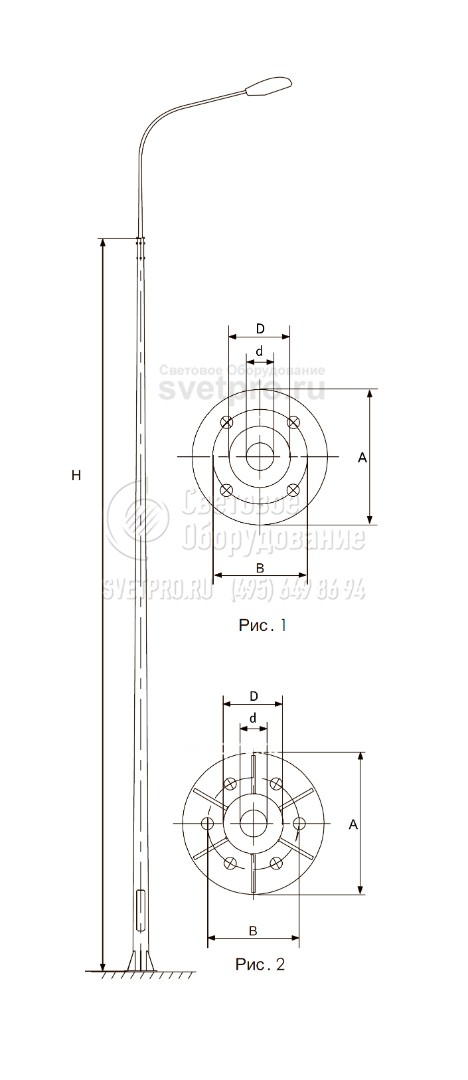

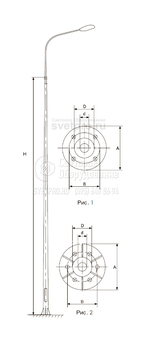

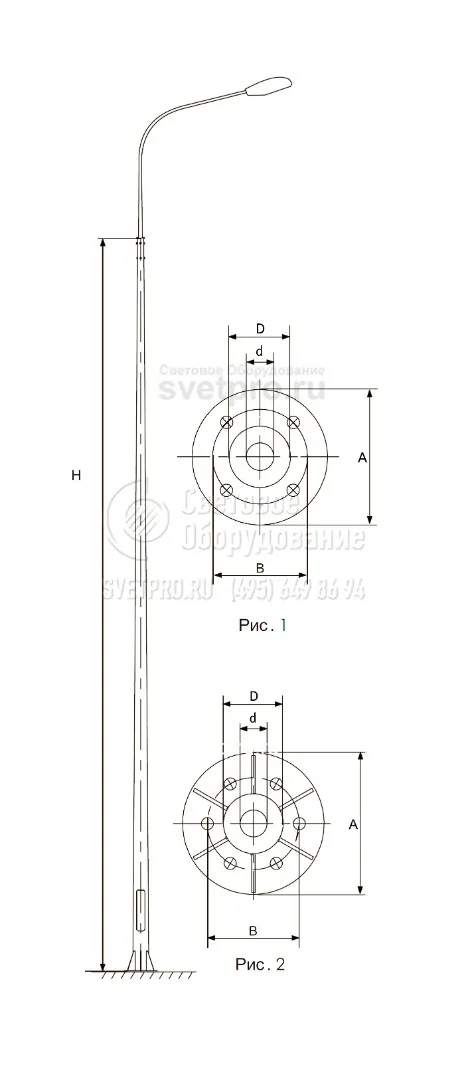

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота, м | Вес, кг | Верхний диаметр, мм | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|
ОКК-7 | 7 | 76 | 60 | 136 | 370 | 240 |
ОКК-7 (2) | 7 | 94 | 76 | 167 | 370 | 240 |
ОКК-7 (2) | 7 | 134 | 128 | 219 | 450 | 320 |
ОПИСАНИЕ

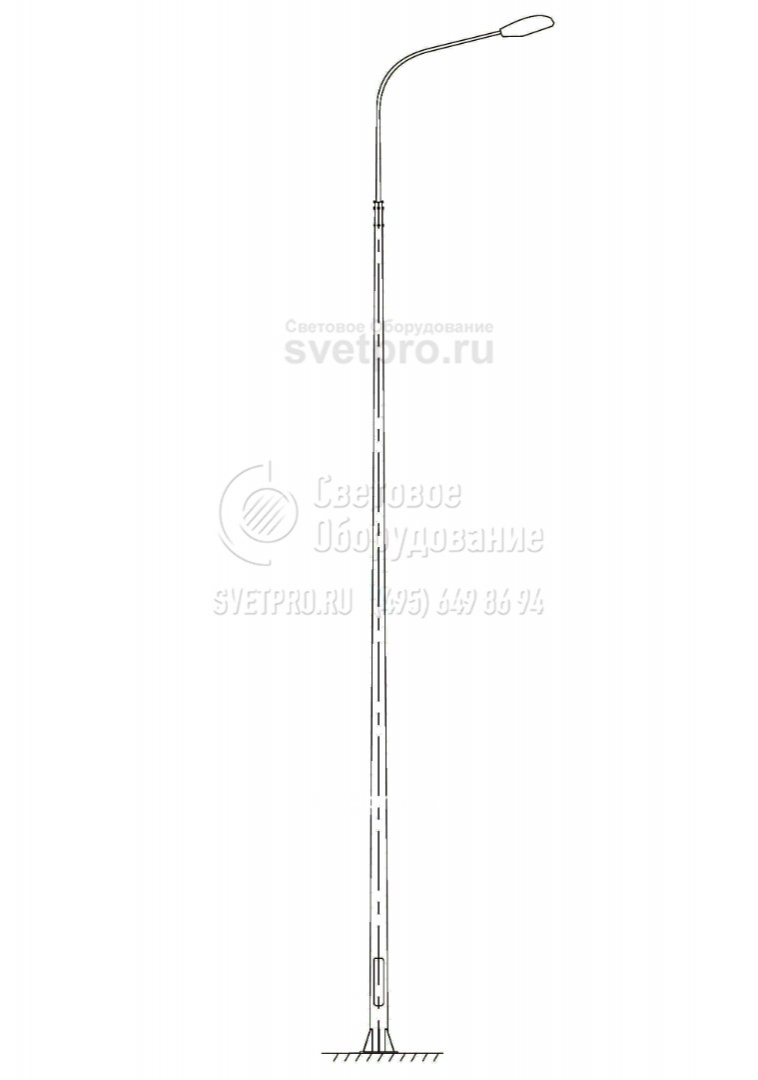

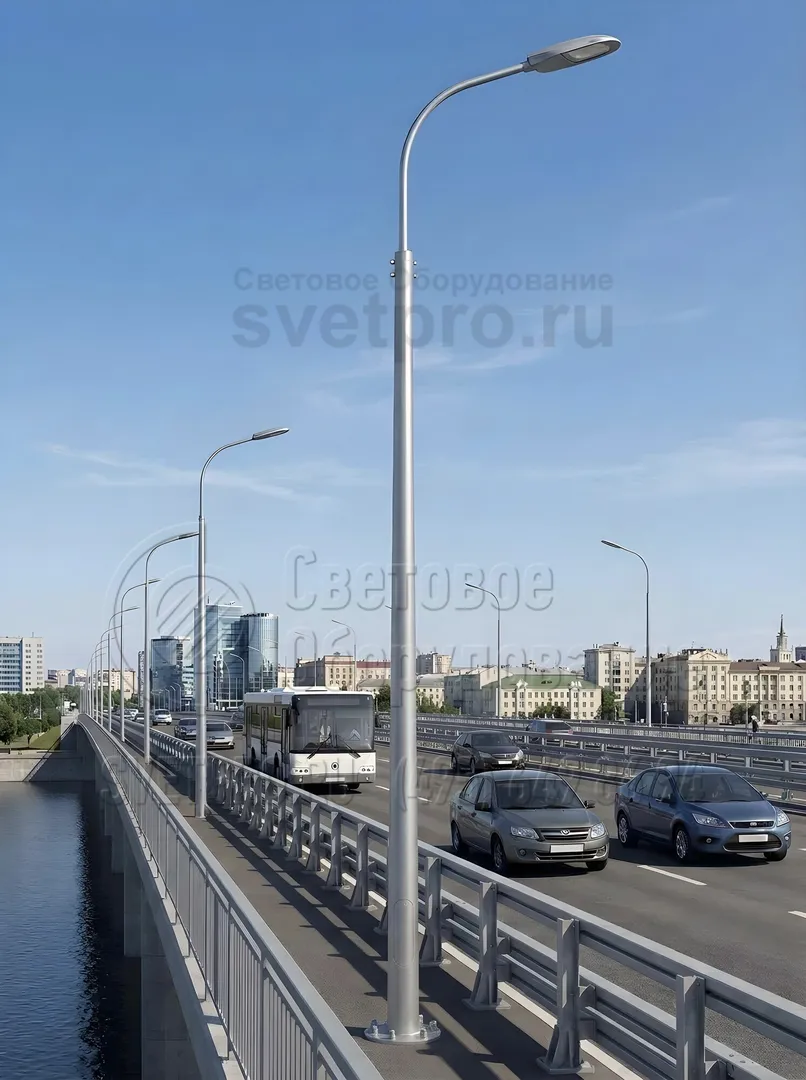

Опора ОКК-7 является универсальной инженерной конструкцией, на которую можно установить разные приборы освещения. Она подходит для монтажа консольных или подвесных светильников, прожекторов направленного света с монтажной скобой. Конструкция имеет высоту 7 метров от земли до оголовка, ее корпус сделан из листовой стали, имеет круглое поперечное сечение и коническую форму.
Универсальность опоры обеспечивается унифицированным оголовком, который имеет следующие конструктивные особенности:
- Предназначен для установки кронштейнов с хвостовой частью и ограничительной шайбой. В этом случае площадь соприкосновения двух деталей становится большей, что обеспечивает надежность всей конструкции. Можно устанавливать массивные светильники и не боятся поломки при сильном ветре.
- Закрепление хвостовика производится с помощью болтов, которые ввинчиваются в отверстия в корпусе. Используется 8 крепежных деталей для надежности. Благодаря применению болтов монтажный узел остается разъемным. При необходимости кронштейн можно демонтировать.
- Через оголовок внутрь кронштейна заходит электрический провод, который идет к светильнику через полые рожки. Благодаря этому в верхней части опоры кабели не видны, они не портят вид опоры и защищены от обрывов.
Для приобретения ОКК-7 обращайтесь к менеджерам отдела продаж.

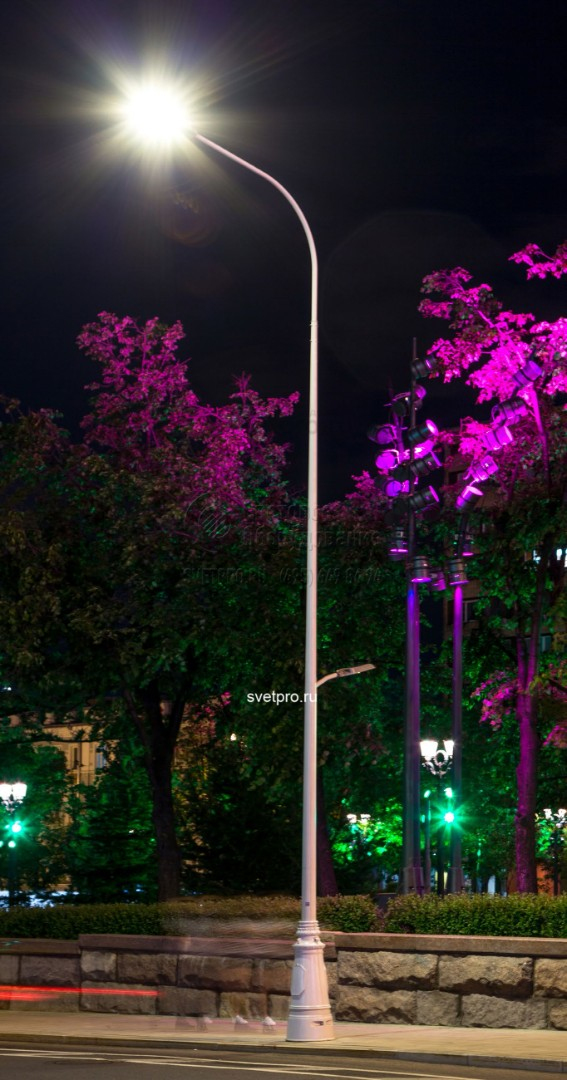

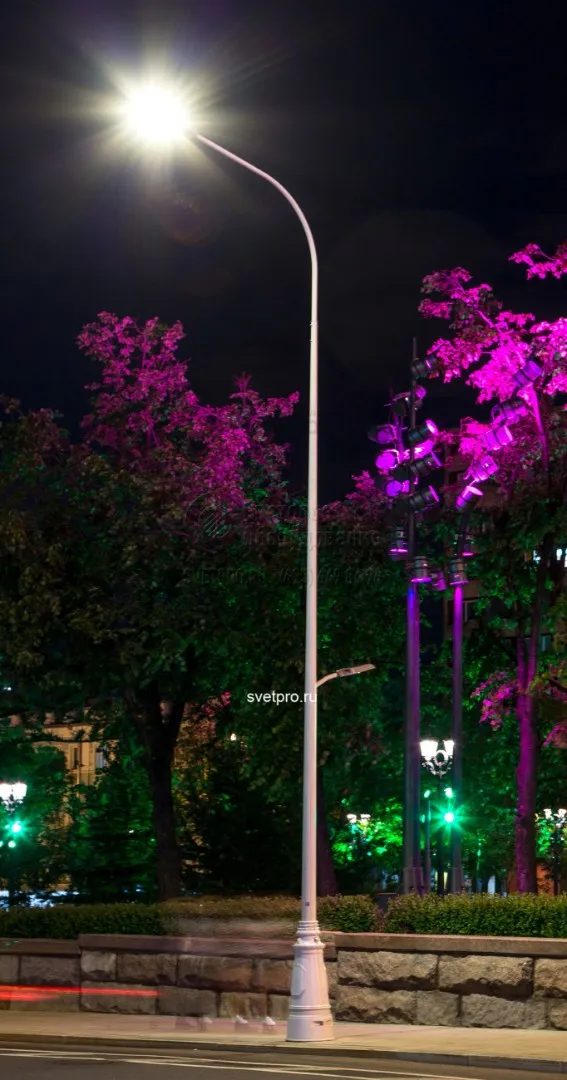

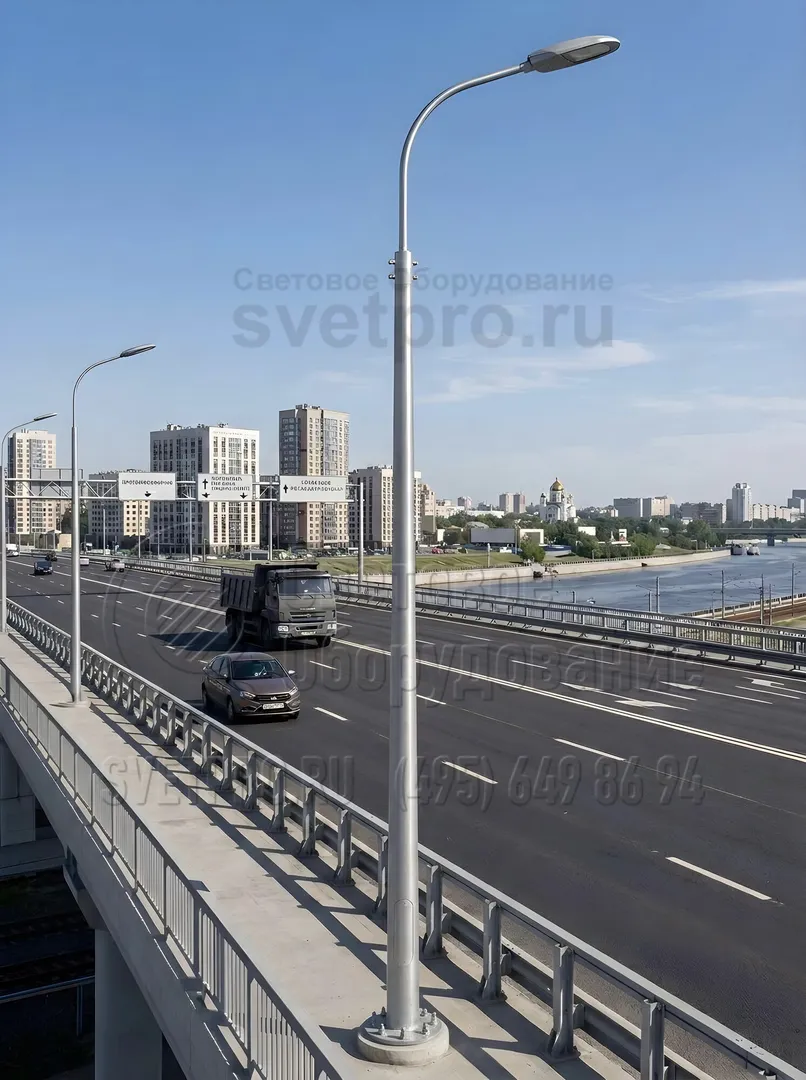

Фотогалерея
