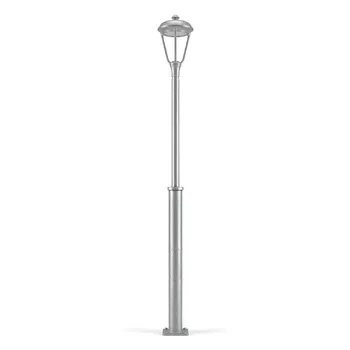

ОТ Опоры трубчатые
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование, лакокрасочное покрытие. |
| Артикул производителя: | ОТ-Н (И) |
| Установка: | Заглубление в грунт с последующим бетонированием, либо фланцевый способ |
| Количество крепежный отверстий: | 4 |
| Материал: | Трубный прокат |
| Размер фланца: | 300x300/400x400 мм |
| Нижний диаметр: | 159 мм |
| Верхний диаметр: | 133 мм |
| Вес: | 99-202 кг |
| Высота: | 6-12 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Хорошая цена*:
20 750 до 39 824
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Цена | Обозначение | Вес Ф/L (m, кг) | Высота (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Размеры опорного фланца (А, м) | Межцентровое расстояние отверстий (B, мм) | Подземная часть (L, мм) |
|---|---|---|---|---|---|---|---|---|---|
| ОТ-6 | 20 750 ₽ | ОТ-1-6 (И) | 99 / 113 | 6 | 133 | 159 | 300x300 | 200 | 1,5 |
| ОТ-7 | 23 475 ₽ | ОТ-1-7 (И) | 112 / 126 | 7 | 133 | 159 | 300x300 | 200 | 1,5 |
| ОТ-8 | 28 506 ₽ | ОТ-1-8 (И) | 136 / 148 | 8 | 133 | 159 | 400x400 | 300 | 2 |
| ОТ-9 | 31 440 ₽ | ОТ-1-9 (И) | 150 / 162 | 9 | 133 | 159 | 400x400 | 300 | 2 |
| ОТ-10 | 34 165 ₽ | ОТ-1-10 (И) | 163 / 175 | 10 | 133 | 159 | 400x400 | 300 | 2 |
| ОТ-11 | 37 099 ₽ | ОТ-1-11 (И) | 177 / 189 | 11 | 133 | 159 | 400x400 | 300 | 2 |
| ОТ-12 | 39 824 ₽ | ОТ-1-12 (И) | 190 / 202 | 12 | 133 | 159 | 400x400 | 300 | 2 |
ОПИСАНИЕ
Трубчатые опоры, обозначаемые сокращенно ОТ, применяются для установки светильников на автомобильных парковках, площадях, парках и дворах. При устройстве освещения транспортных развязок и автомагистралей, также могут использоваться опоры данного типа.
ОТ изготавливаются из трубного проката. Защита поверхности выполняется с использованием метода горячего цинкования, возможна защита и лакокрасочным покрытием. Защитное покрытие снижает воздействие на опору внешних факторов, обеспечивая этим увеличение срока использования. Трубчатые опоры изготавливаются по стандартным размерам, но возможно выполнение и по индивидуальным параметрам. На опорах могут быть установлены не только консольные, но и подвесные светильники, для чего используются кронштейны различных типов. Кронштейны крепятся к поверхности опоры 8-ю винтами. Крепежный элемент оцинкован или выполнен из нержавеющей стали.
Опоры устанавливаются либо заглублением в грунт с последующим бетонированием, либо фланцевым способом. Глубина опускания опоры в грунт или высота фундаментного блока с металлическим закладным элементом, составляет 1,5 – 2,0 метра. Высота наружной части трубчатых опор от 6 до 12 метров. Верхние и нижние диаметры опор имеют постоянное, независимое от их высоты, значение: нижнее – 159 мм, верхнее – 133 мм. Размер и тип фундамента, определяется конструкцией опоры.
УСТРОЙСТВО
Опоры изготавливаются из трубного проката.
На опоры могут устанавливаться консоль-ные и подвесные светильники с помощью кронштейнов различных типов.
Опоры защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89) (данный вид покрытия не является декоративным и носит сугубо функциональный характер).
Кронштейны крепятся восемью винтами.
Весь крепеж оцинкованный или выполняется из нержавеющей стали.
ПОКРЫТИЕ
Горячее цинкование, лакокрасочное покрытие.
ПРЕИМУЩЕСТВА
Длительный срок службы.
Высокая антикоррозийная стойкость покрытия.
Удобство в монтаже и обслуживании.
Эстетичный внешний вид.
Возможность изготовления опор по индивидуальным параметрам.
ФУНДАМЕНТ
Фундамент состоит из закладного металлического фундамента и бетона. Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры.

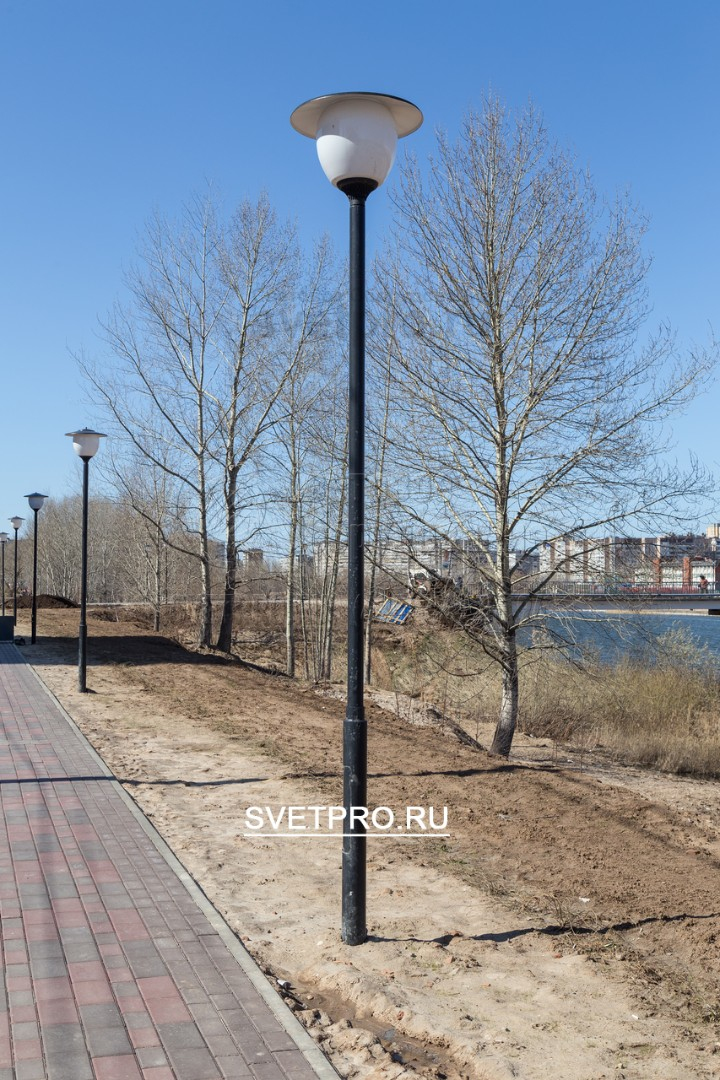

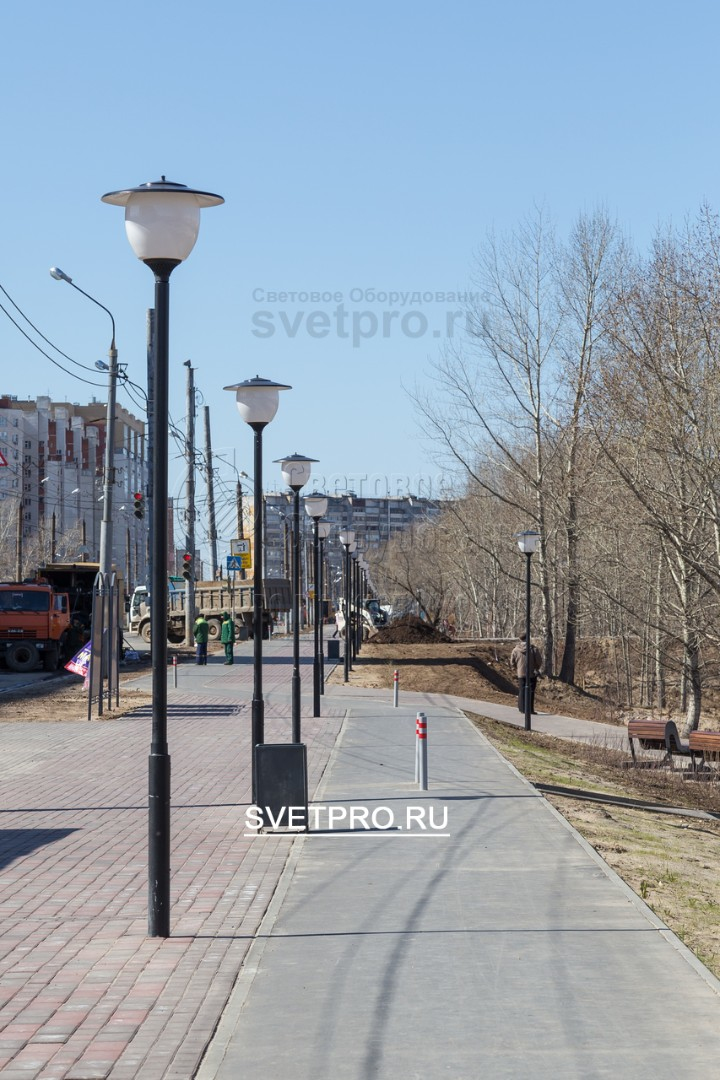

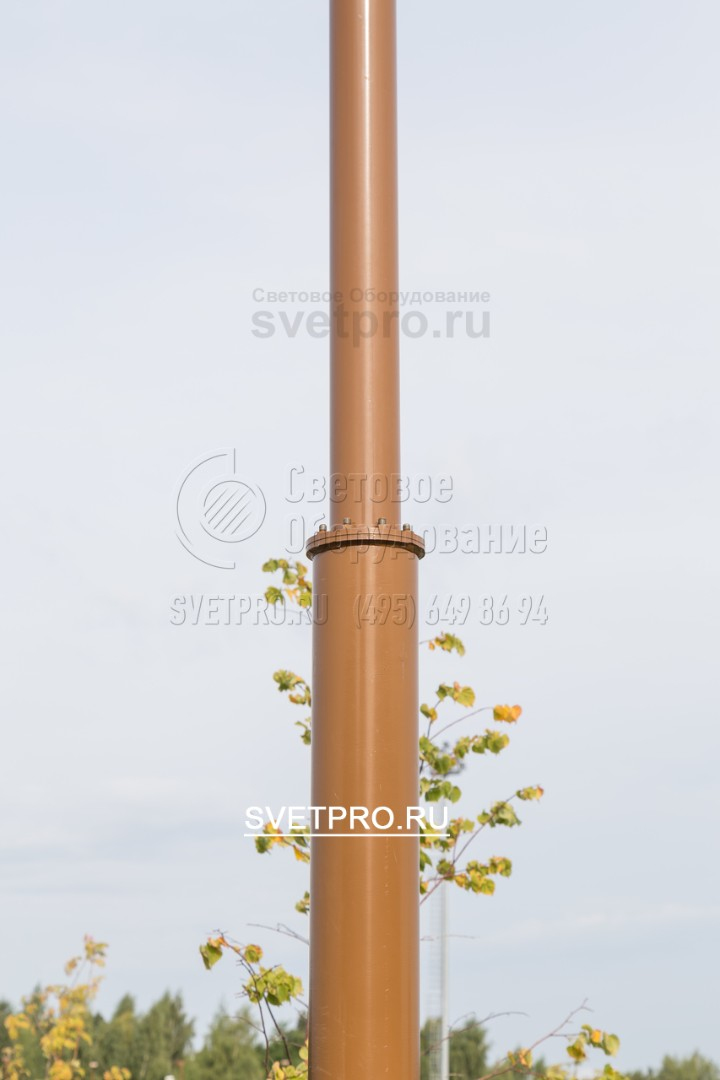

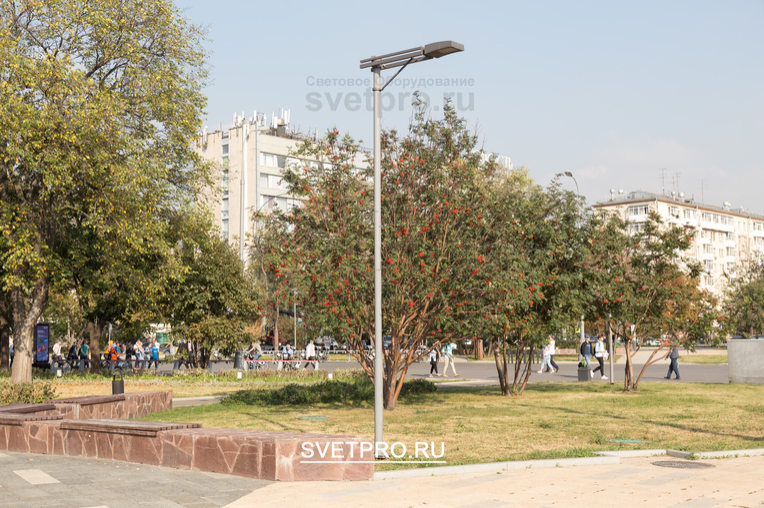

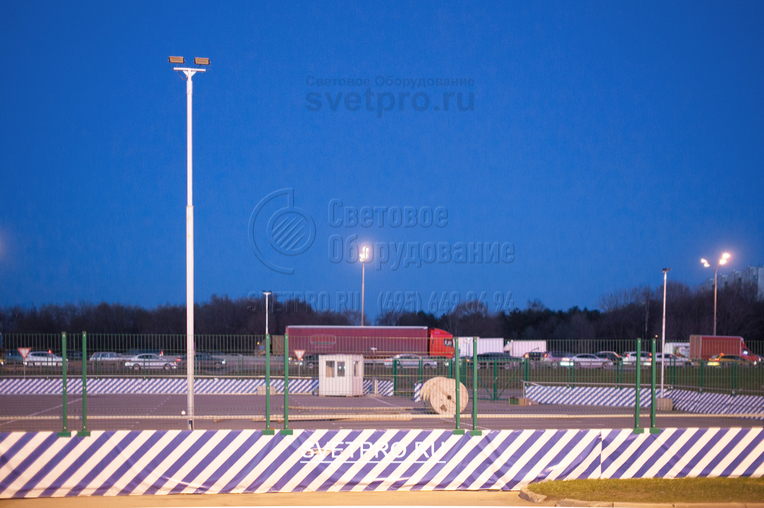

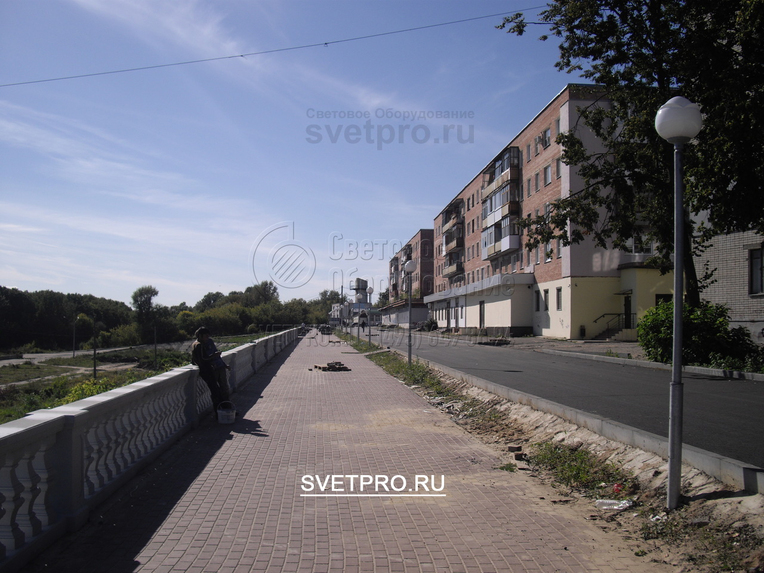

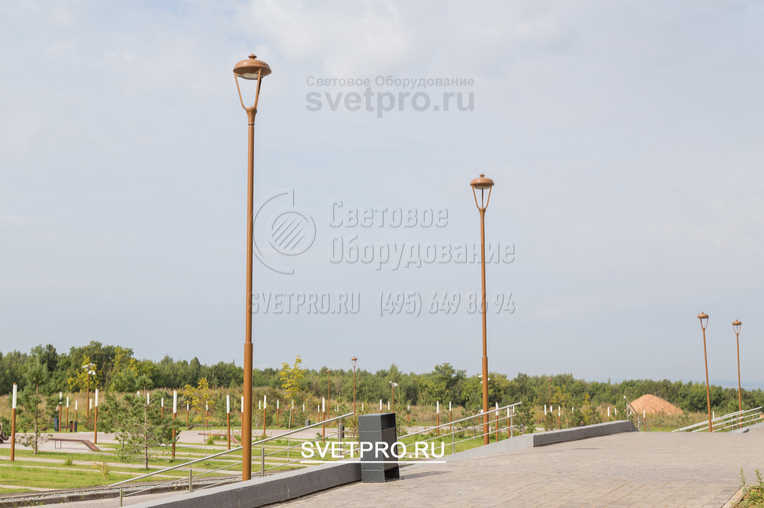

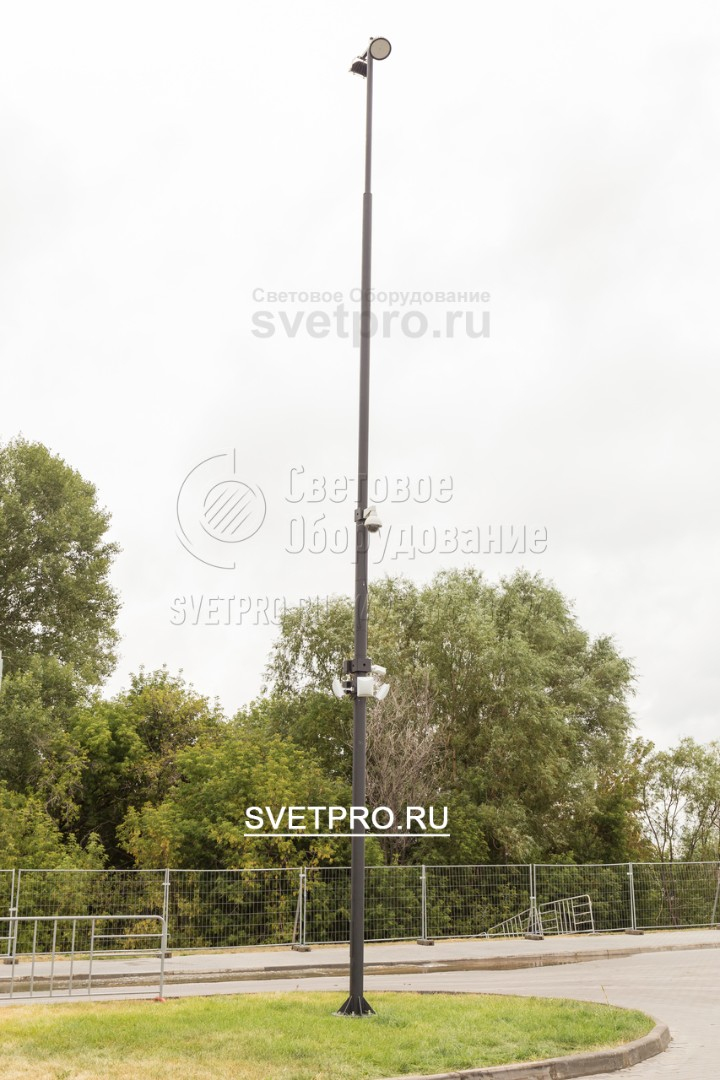

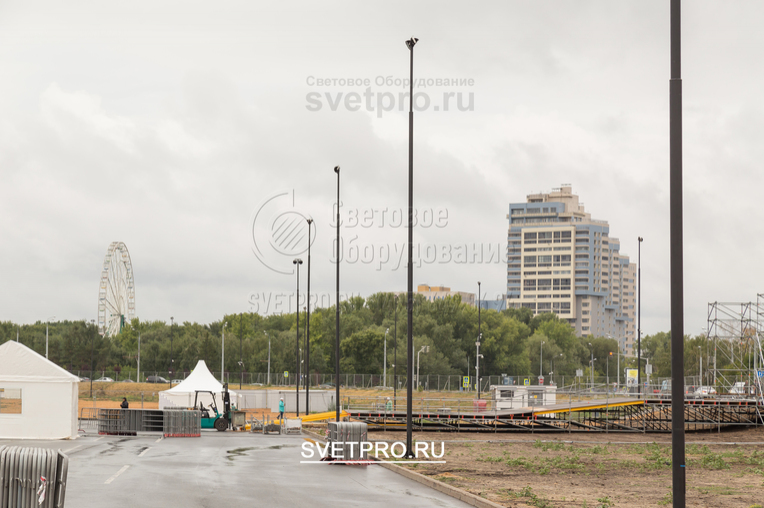

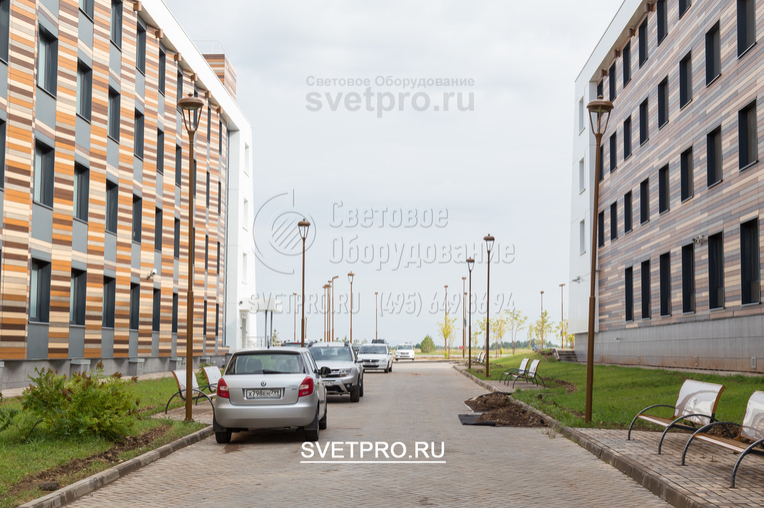

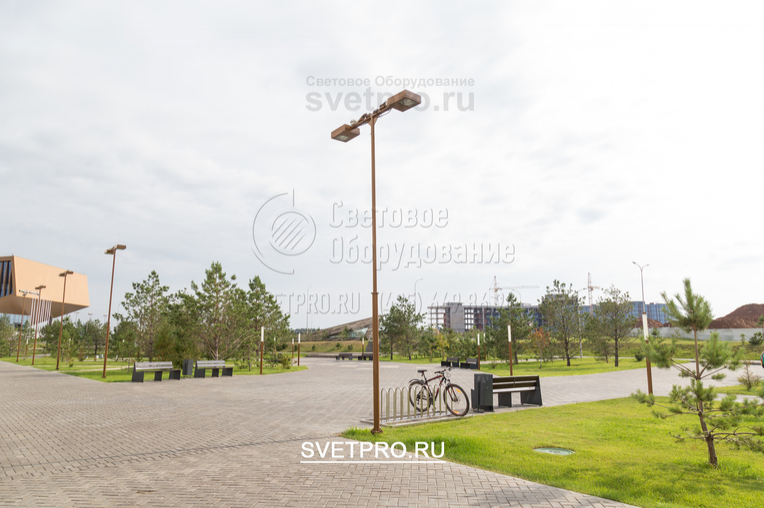

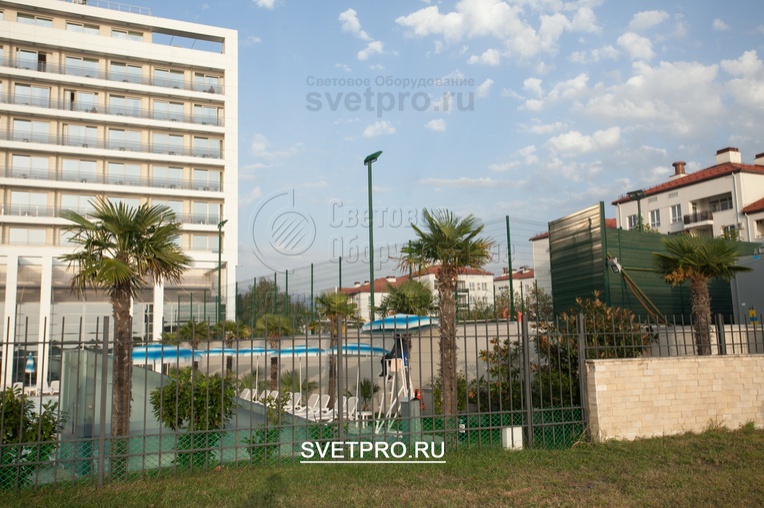

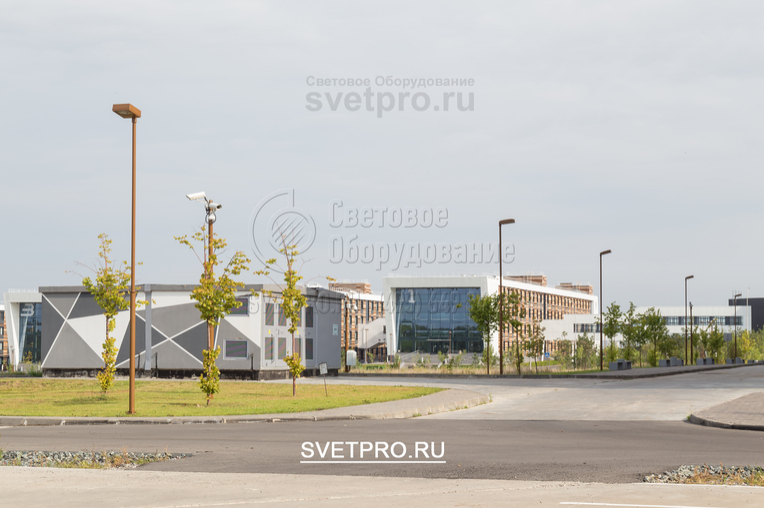

Фотогалерея
-
1. -
2. -
3. -
4. -
5. -
6. -
7. -
8. -
9. -
10. -
11. -
12. -
13.
