ОТ-10 Опоры трубчатые высота 10 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |

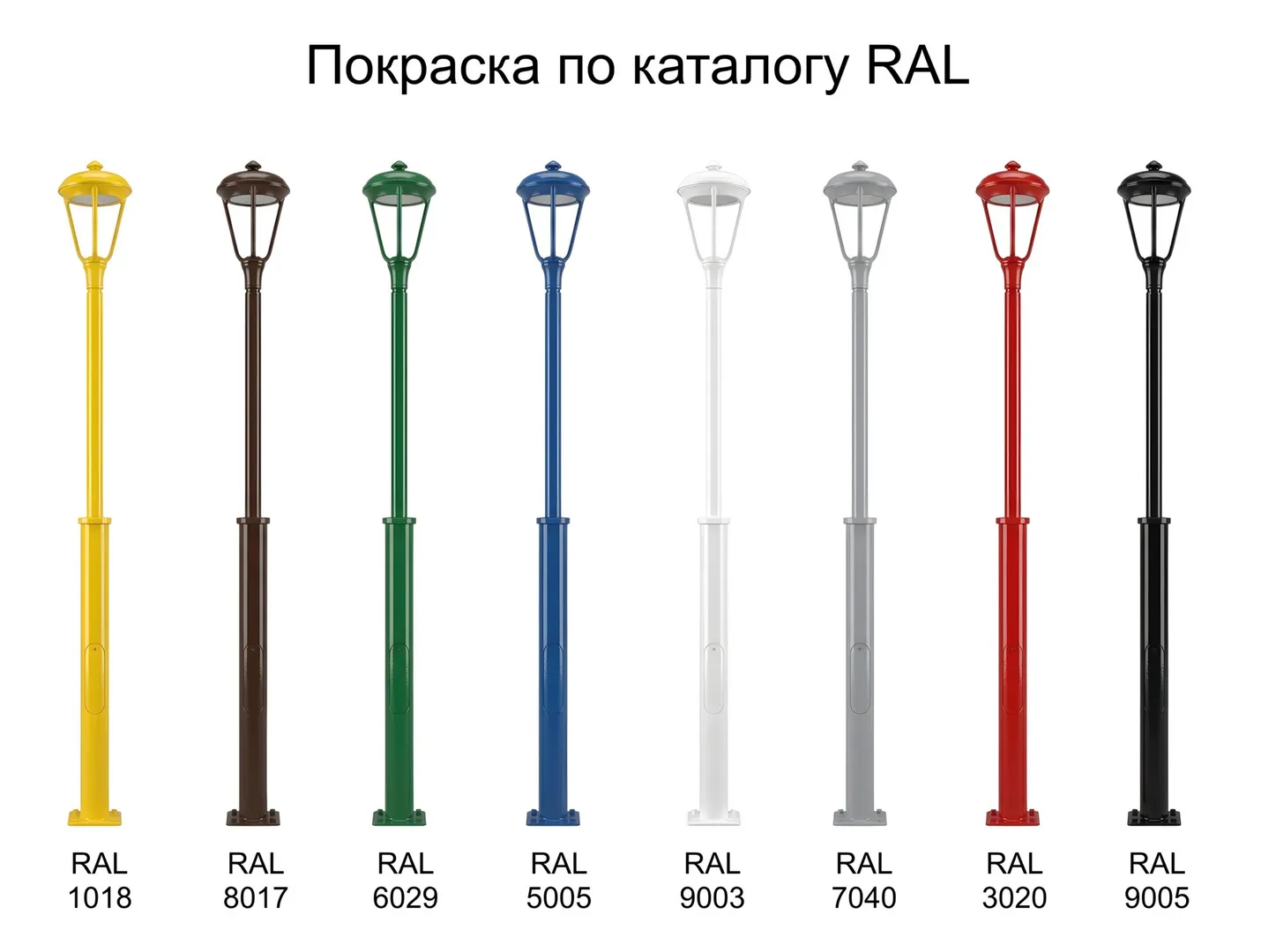

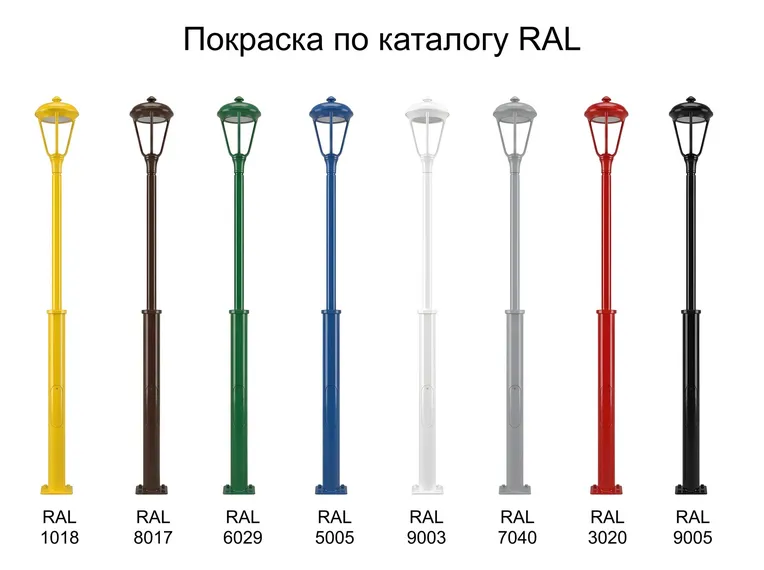

Покрытие: | Горячее цинкование, лакокрасочное покрытие. |
Артикул производителя: | ОТ-10 |
Установка: | Заглубление в грунт с последующим бетонированием, либо фланцевый способ |
Количество крепежный отверстий: | 4 |
Материал: | Трубный прокат |
Размер фланца: | 400x400 мм |
Нижний диаметр: | 159 мм |
Верхний диаметр: | 133 мм |
Вес: | 163/175 кг |
Высота: | 10 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес Ф/L (m, кг) | Высота (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Размеры опорного фланца (А, м) | Межцентровое расстояние отверстий (B, мм) | Подземная часть (L, мм) |
---|---|---|---|---|---|---|---|
ОТ-1-10 (И) | 163 / 175 | 10 | 133 | 159 | 400x400 | 300 | 2 |
ОПИСАНИЕ

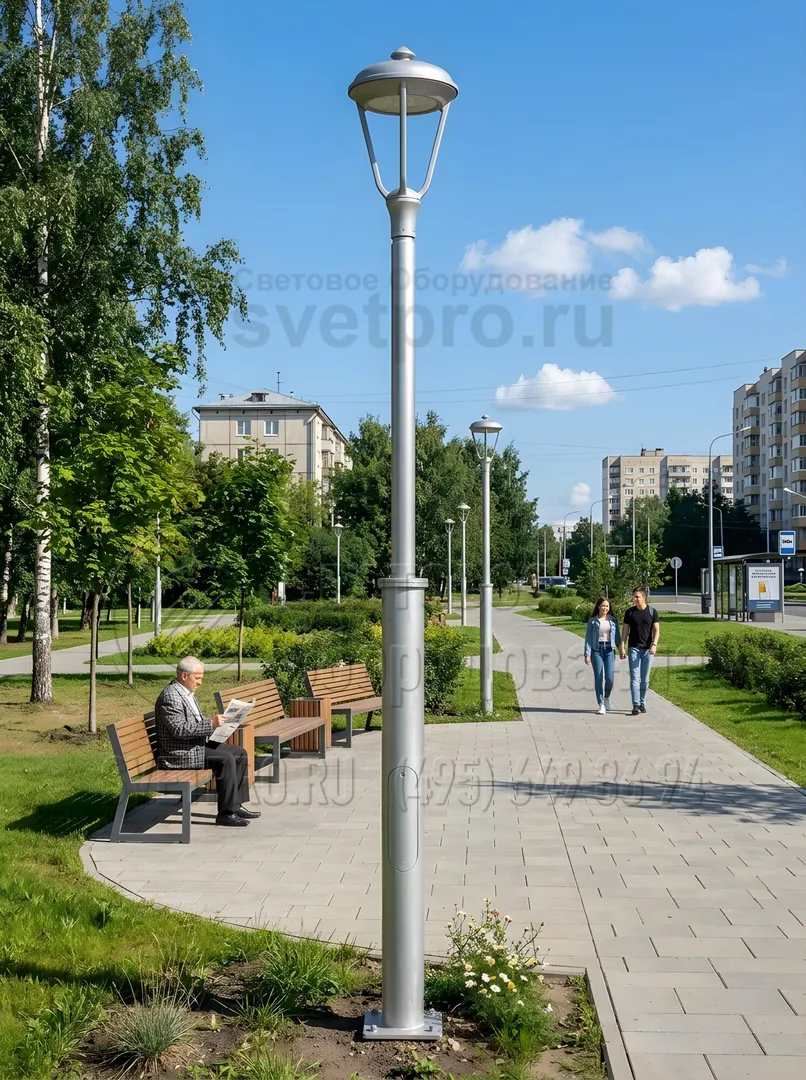

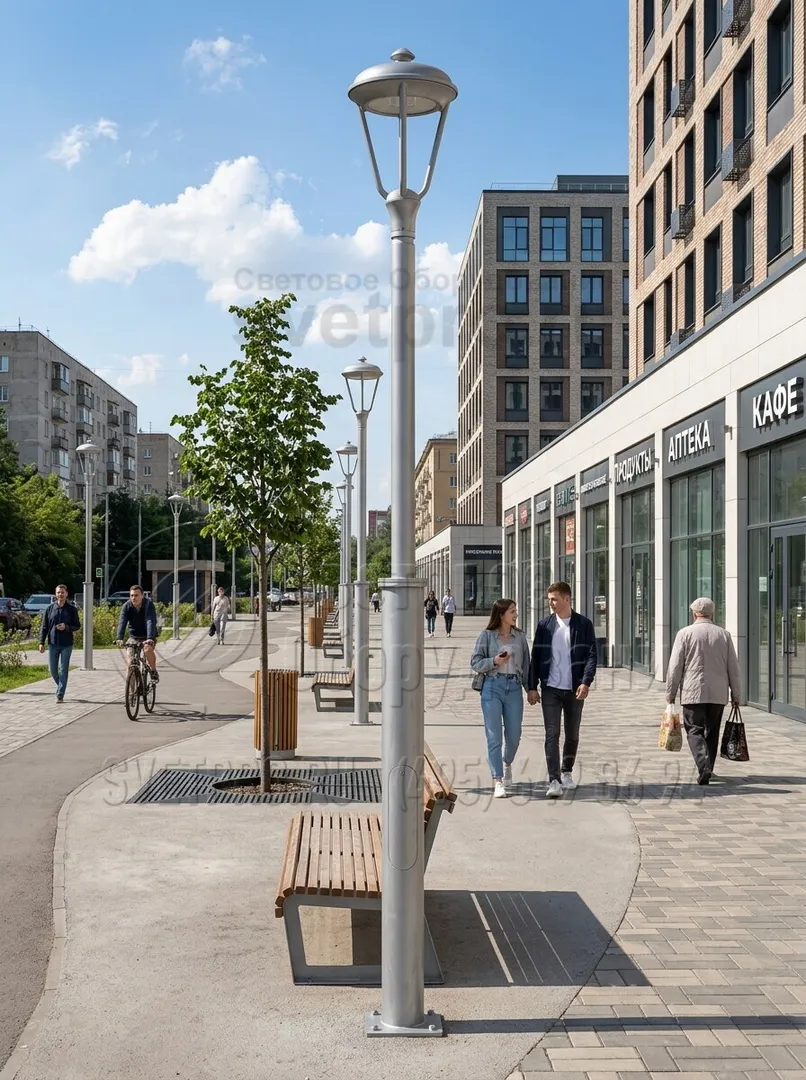

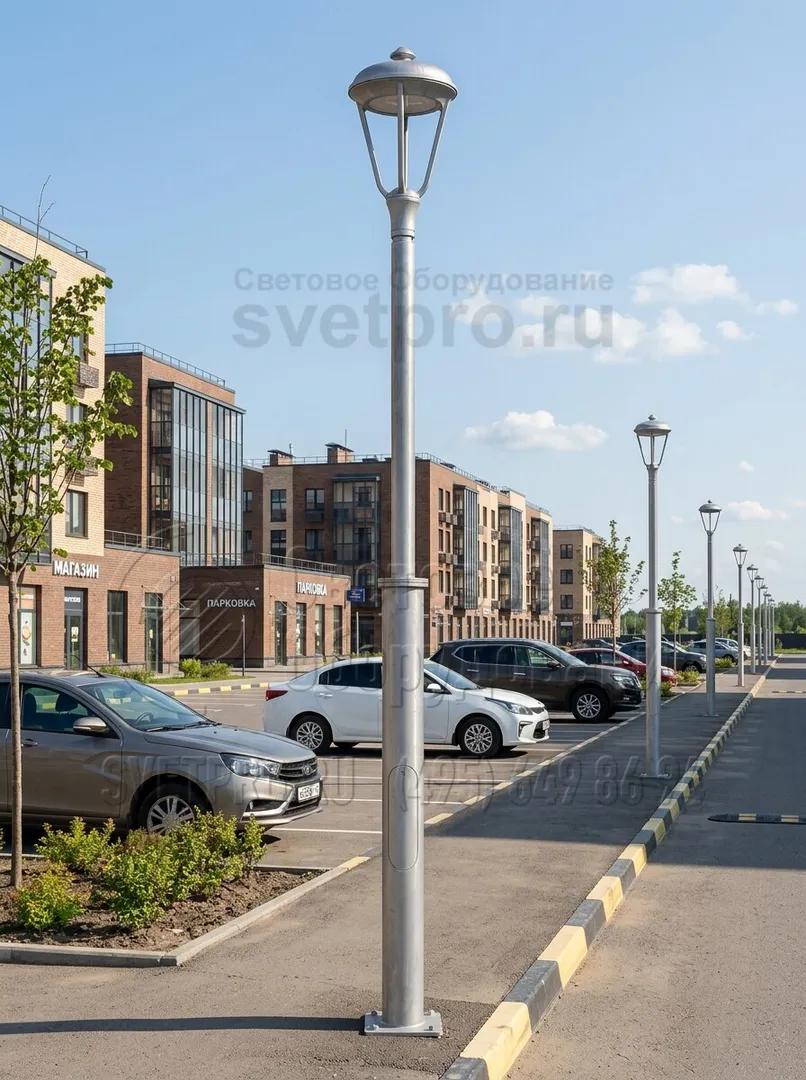

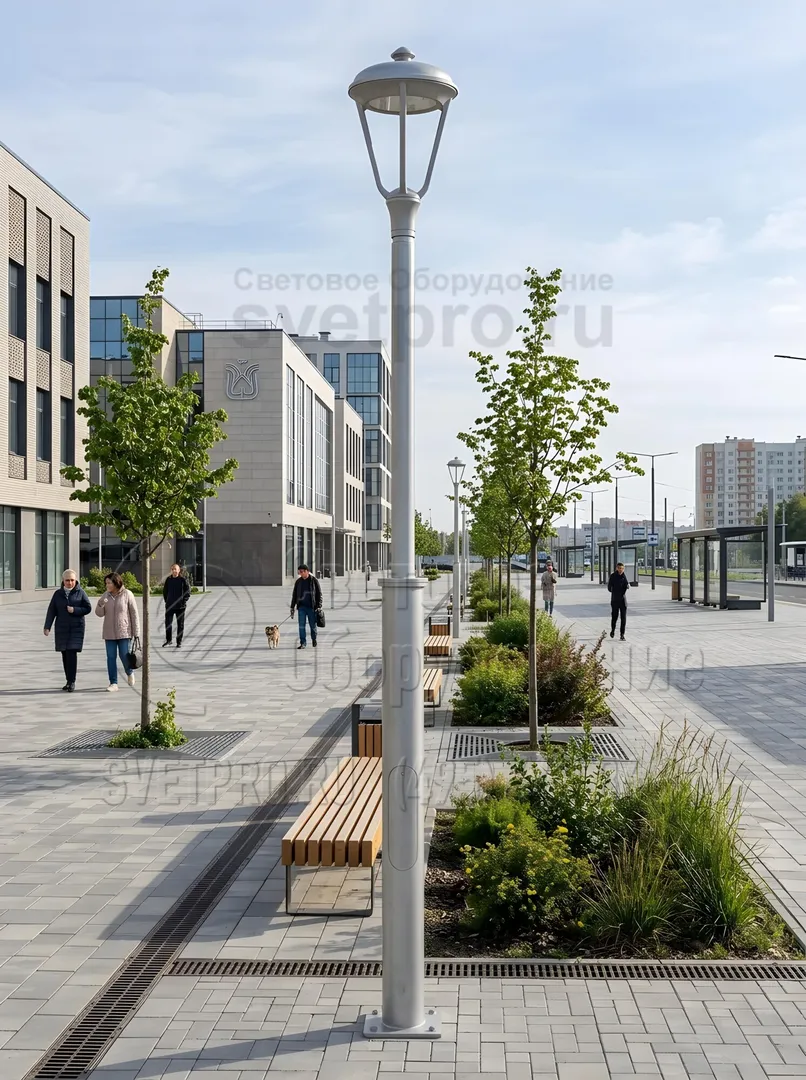

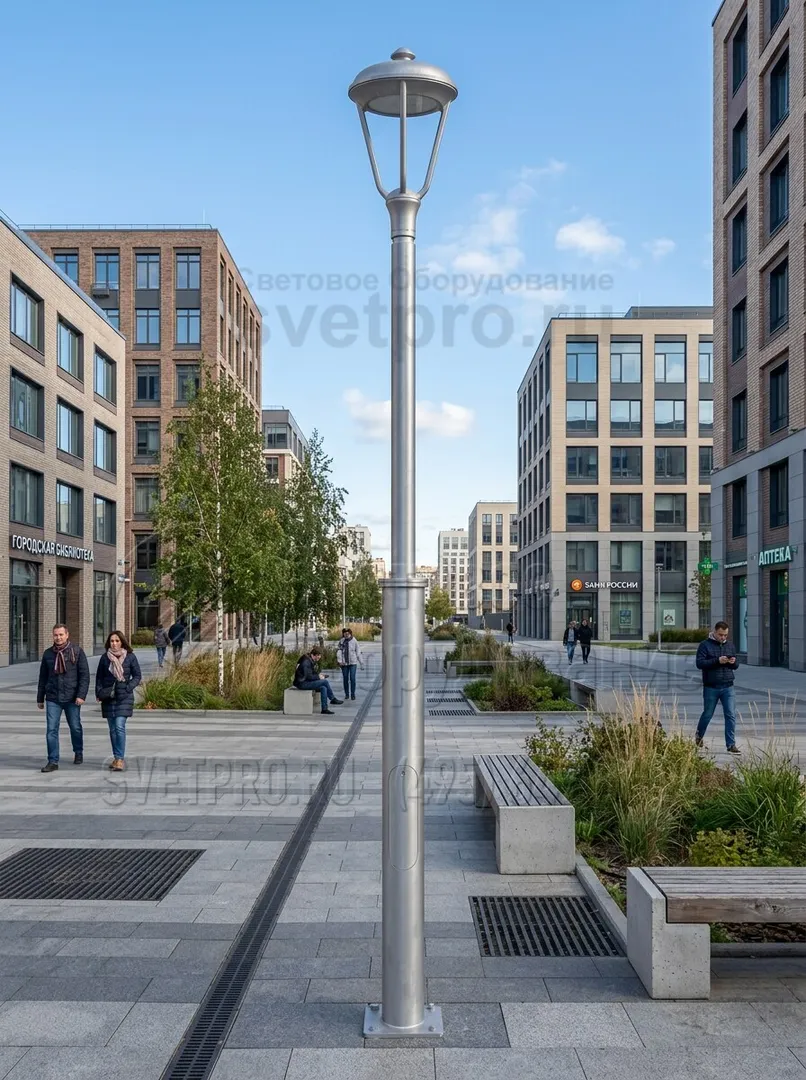

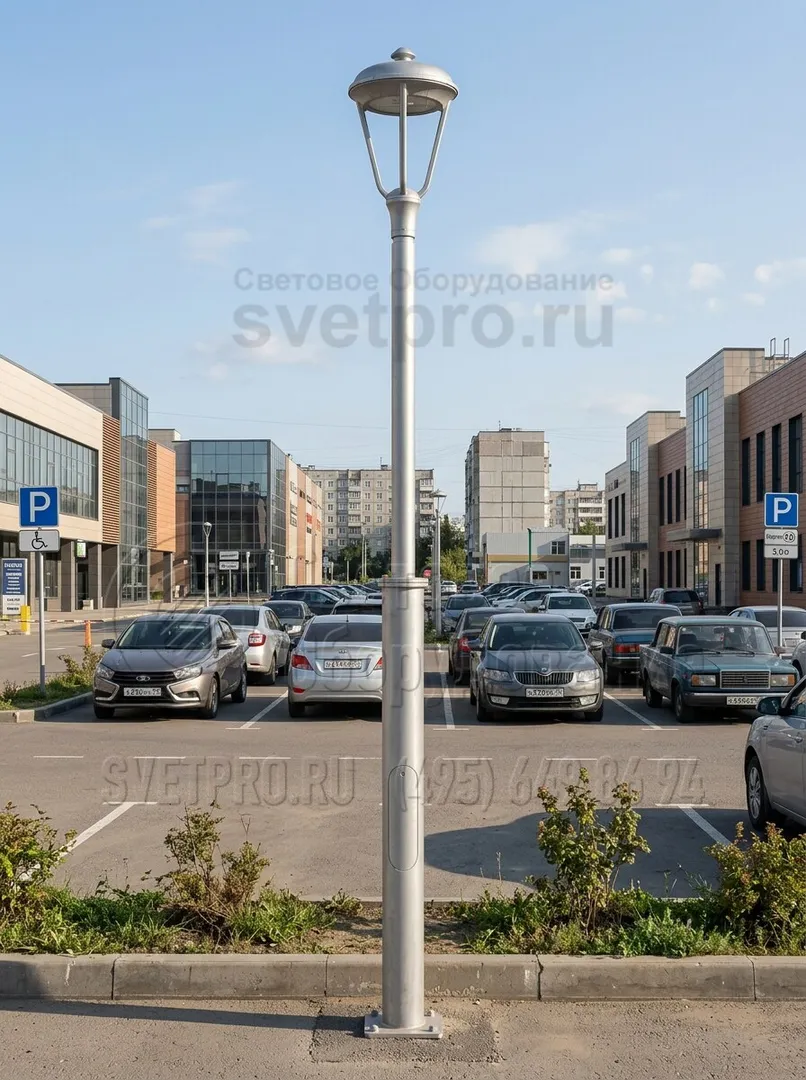

Опора ОТ-10 – металлическая трубчатая конструкция из стального проката, предназначенная для организации уличного освещения Опора монтируется на автомагистралях и дорогах различного назначения, в районах с жилой застройкой, парковых зонах. Изделие решает основную задачу по обеспечению требуемого уровня освещенности, что реализуется посредством установки светотехники в верхней части опоры с помощью кронштейнов.
Высокая степень надежности и устойчивая конструкция позволяют устанавливать опоры ОТ-10 в районах со значительными ветровыми нагрузками. Для изготовления опоры используется стальной трубный прокат высокого качества. Дополнительно на металл наносится слой цинка при высокой температуре. Обработка методом горячей оцинковки создает надежную защиту от коррозии и увеличивает срок эксплуатации изделия.
Установка опоры ОТ-10 осуществляется на закладной бетонный фундамент с закладным элементом из металла. Монтаж на фланец упрощает обслуживание и демонтаж при необходимости.
