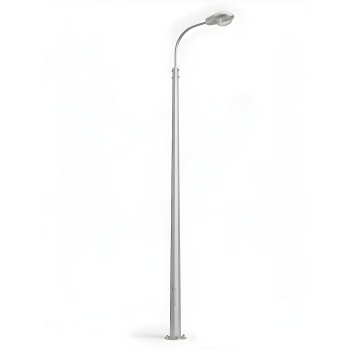

ОТ-12 Опоры трубчатые высота 12 метров
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Световая опора ОТ-12 представляет собой высотную конструкцию, используемую для установки на нужную высоту светотехники. С ее помощью организуется освещение на городских объектах, участках автомагистралей и дорог, в жилых микрорайонах. Помимо подсветки полая внутри конструкция применяется для прокладки питающих кабелей.
Трубчатая опора ОТ-12 производится из стального проката, от качества которого зависит устойчивость и надежность конструкции. Для создания дополнительной защиты на поверхность изделия при высокой температуре наносится слой цинка. Использование метода горячего цинкования позволяет защитить опору от разрушающего действия коррозии и продлить срок ее эксплуатации.
Светильники устанавливаются на кронштейны, располагаемые в верхней части. Количество рожков под светотехнику позволяет варьировать количество светильников (1-4), подбирая оптимальную конструкцию.
Монтаж опоры выполняется в закладной фундамент посредством соединения через фланец с металлическим закладным элементом.

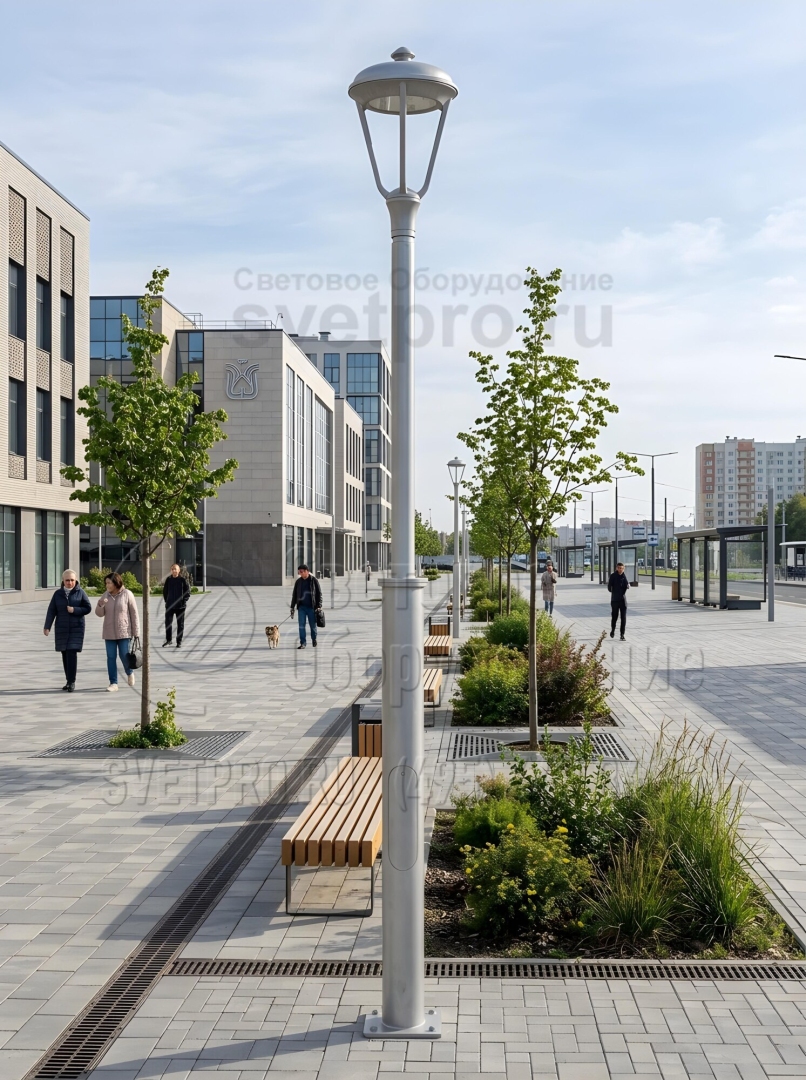

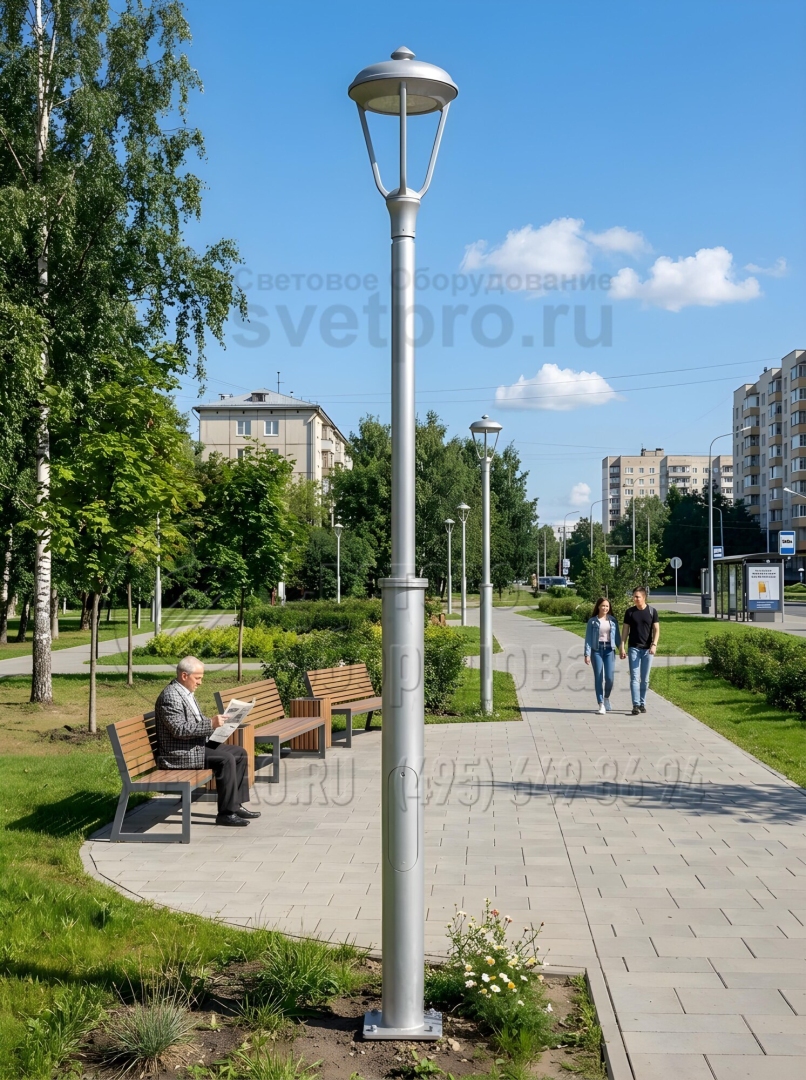

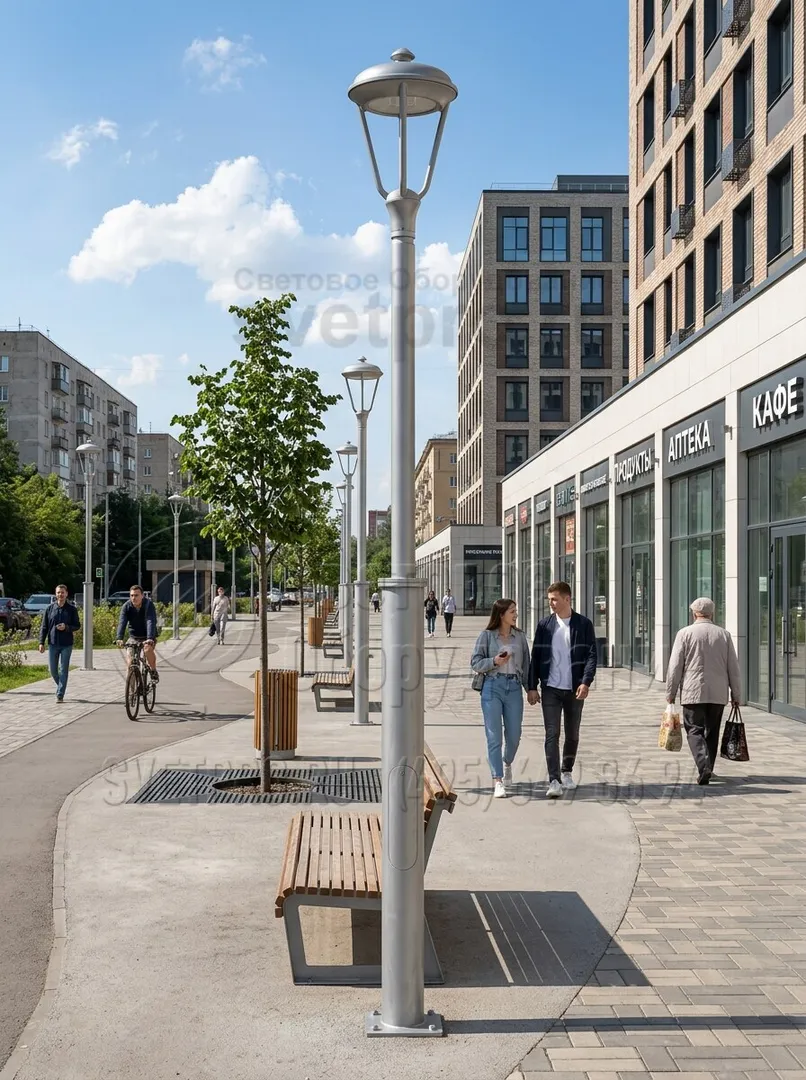

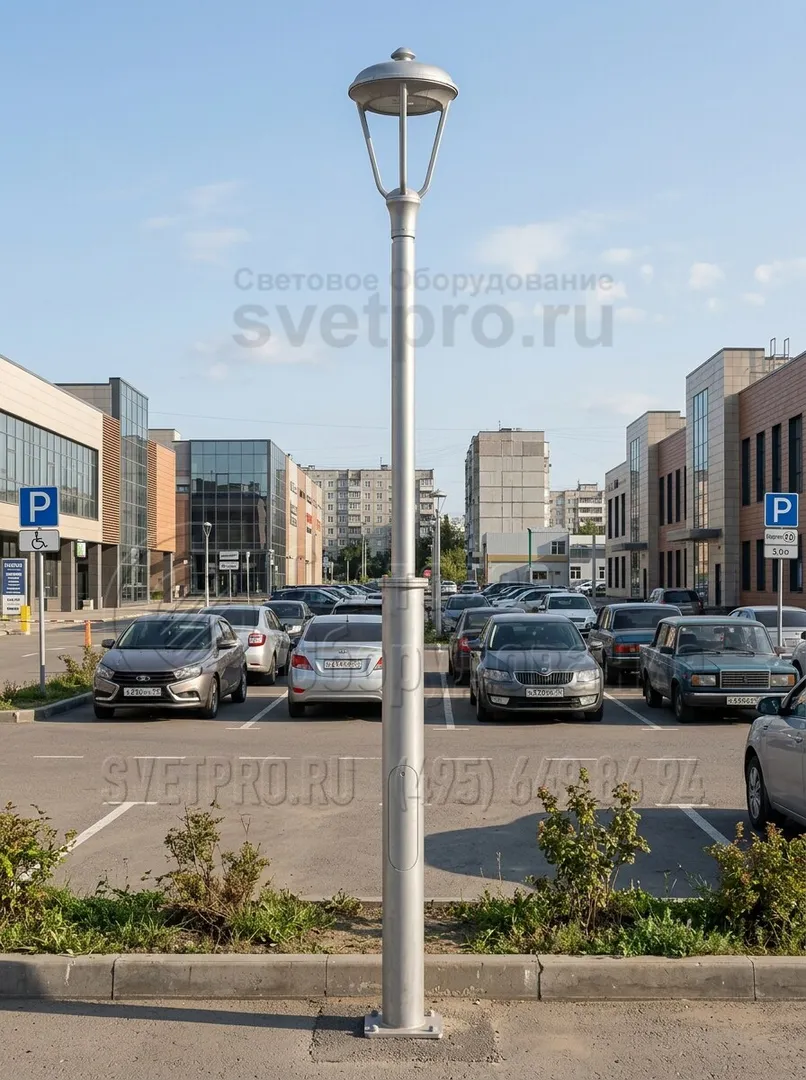

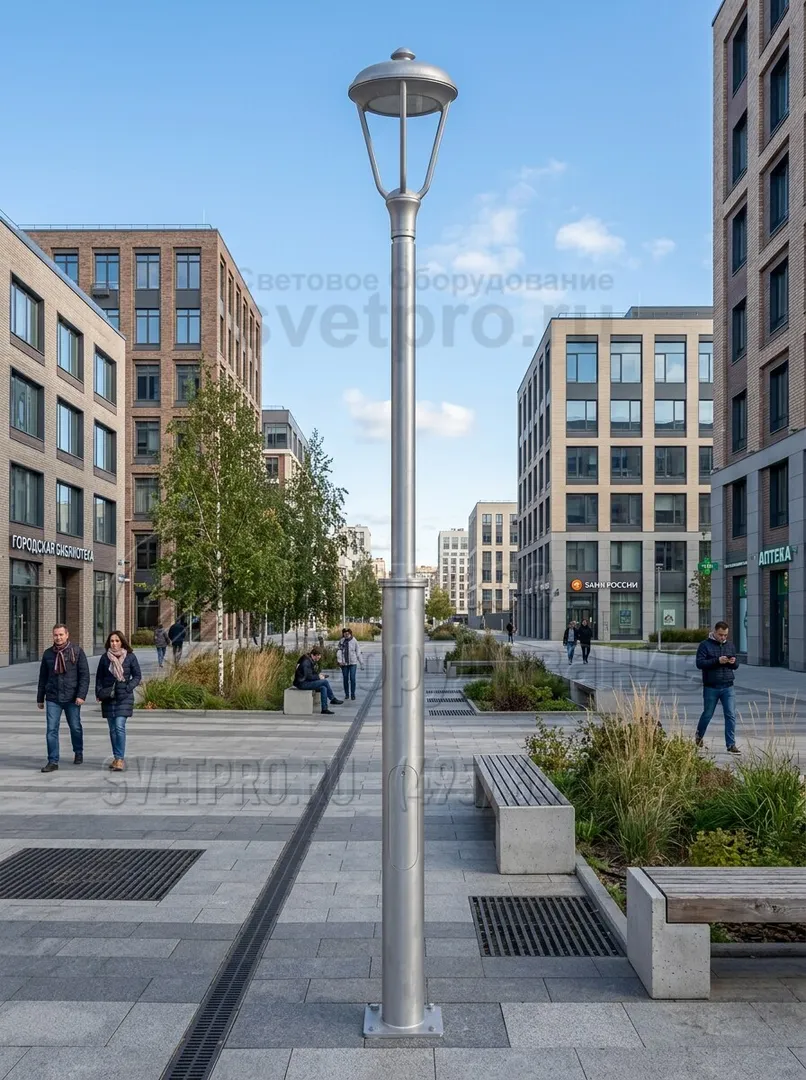

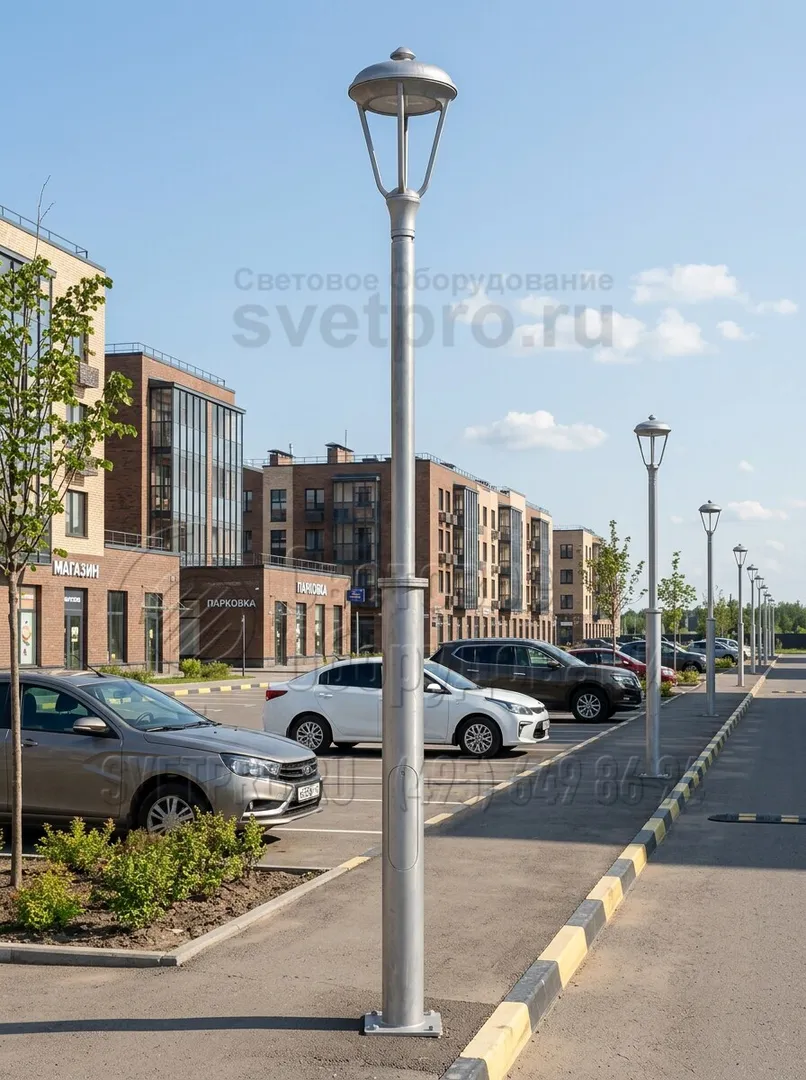

фото с объектов
|
|

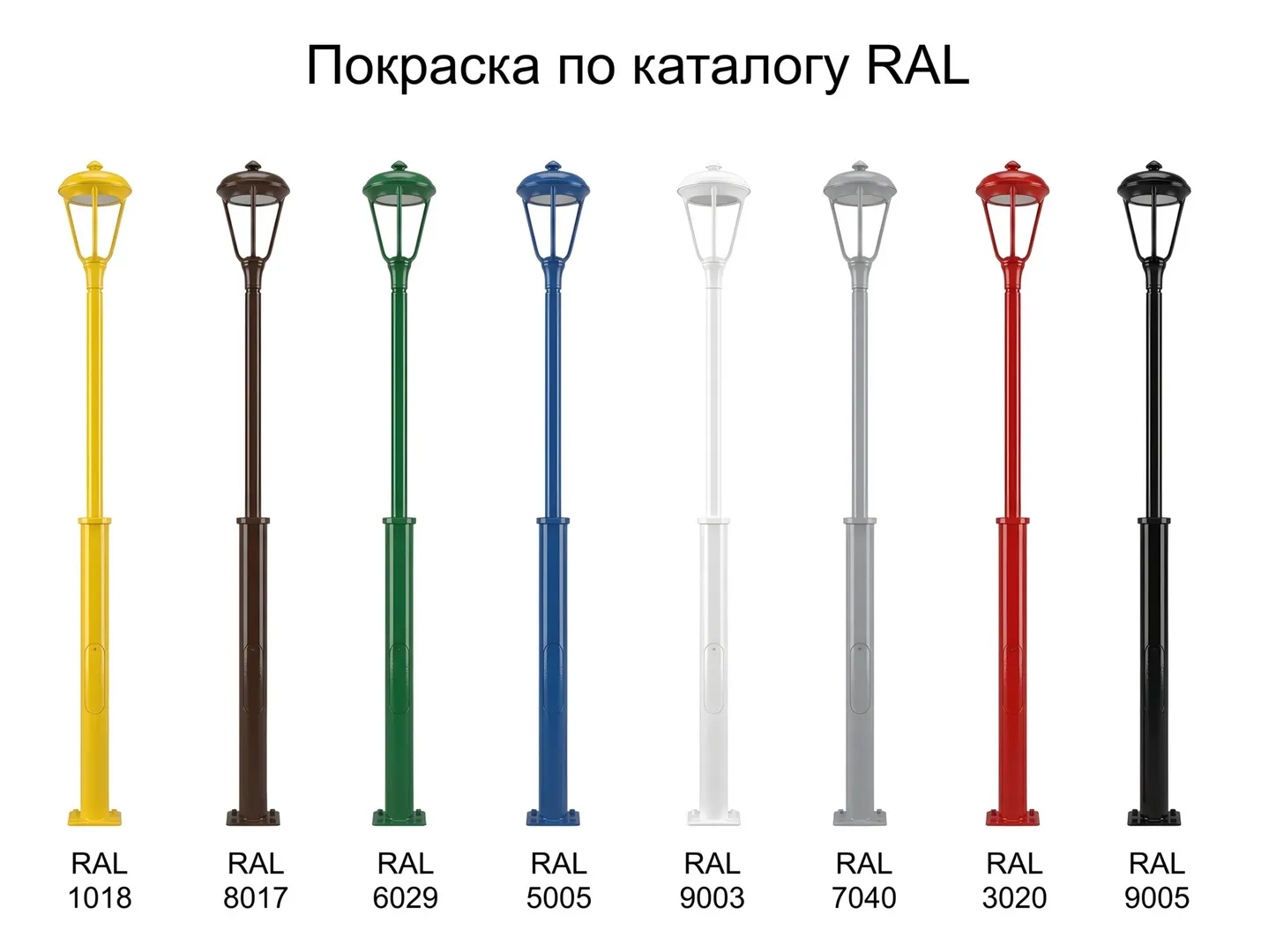

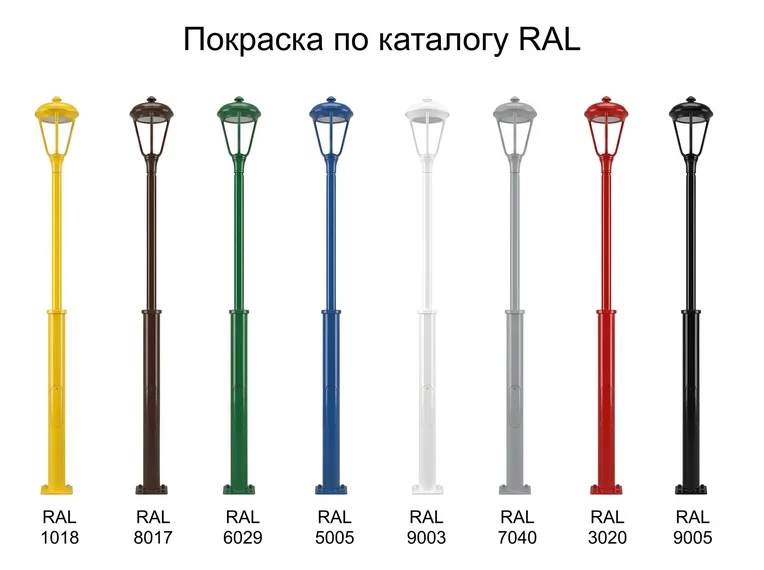

Покраска по каталогу RAL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Горячее цинкование, лакокрасочное покрытие. |
| Артикул производителя: | ОТ-12 |
| Установка: | Заглубление в грунт с последующим бетонированием, либо фланцевый способ |
| Количество крепежный отверстий: | 4 |
| Материал: | Трубный прокат |
| Размер фланца: | 400x400 мм |
| Нижний диаметр: | 159 мм |
| Верхний диаметр: | 133 мм |
| Вес: | 190/202 кг |
| Высота: | 12 м |
| Форма опоры: | Трубчатая |
| Подвод кабеля: | Низ |
Таблица кодов заказа
| Наименование | Цена | Вес Ф/L (m, кг) | Высота (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Размеры опорного фланца (А, м) | Межцентровое расстояние отверстий (B, мм) | Подземная часть (L, мм) |
|---|---|---|---|---|---|---|---|---|
| ОТ-1-12 (И) | 55 889 ₽ | 190 / 202 | 12 | 133 | 159 | 400x400 | 300 | 2 |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
