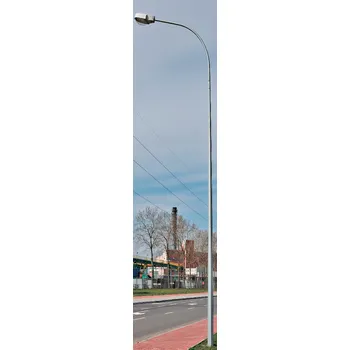

Cassiopee PS Стальная осветительная опора восьмигранная с одинарным кронштейном с круглым сечением
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Cassiopee PS |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нагрузка на опору: | 55-78 кг |
| Нижний диаметр: | 160 мм |
| Вес: | 15 кг |
| Высота: | 7-10 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Cassiopee PS
| Тип опоры | H, м | w, м | d, мм | D, мм | W, мм | s, мм | h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cassiopee PS-7 | 7 | 1,5 | 60 | 160 | 400 | 95 | 500 | 271/200 | М18 | 55 | 100/30 | 1000 |
| Cassiopee PS-8 | 8 | 1,5 | 60 | 160 | 400 | 95 | 500 | 271/200 | М18 | 63 | 100/30 | 1000 |
| Cassiopee PS-9 | 9 | 1,5 | 60 | 160 | 400 | 95 | 500 | 271/200 | М18 | 70 | 100/30 | 1200 |
| Cassiopee PS-10 | 10 | 1,5 | 60 | 160 | 400 | 95 | 500 | 271/200 | М18 | 78 | 100/30 | 1200 |
Стандартная высота кронштейна 1 м
H - высота подвеса прожектора
w - вылет подвеса прожектора
d - диаметр кронштейна
D - нижний диаметр опоры
W - высота люка
s - ширина люка
h - расстояние люка от земли
Несущая способность опор Cassiopee PS
| Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 7 | 15* | 0,61 | 0,42 | 0,29 | 0,19 | 0,11 | 739 | 196 |
| 8 | 15* | 0,50 | 0,33 | 0,21 | 0,11 | - | 872 | 216 |
| 9 | 15* | 0,39 | 0,23 | 0,11 | - | - | 881 | 199 |
| 10 | 15* | 0,27 | 012 | - | - | - | 882 | 181 |
ОПИСАНИЕ
Cassiopee PS – стальная восьмигранная коническая осветительная опора с одинарным оголовников. Последний фактор как раз определяет наименование опоры колонной. Опора изготавливается из стального, нарезанного трапециями, проката. Края изогнутой заготовки с напрессованными гранями, соединяются плазменной сваркой. Поверхность опор защищена от коррозии методом горячего цинкования. Декоративное окрашивание опор производится в цвет, соответствующий каталогу RAL или AKZO.
В нижней части опоры на расстоянии 500 мм от земли имеется лючок 400х95 мм для установки электрокомплектующих. Лючок закрыт крышкой. Диаметры опоры составляют: верхний – 60 мм, нижний – 160 мм. Высота опор от 7 до 10 метров. Опора Cassiopee PS устанавливается путем вкапывания (подземная часть – 1000 (1200) мм) или на фундамент с металлическим закладным элементом – анкерным шаблоном. Для установки на фундамент, используются опоры с приваренным штампованным фланцем с отверстиями. Тип фундамента – F100V/30, диаметр анкера – 18 мм.
Светильники устанавливаются на опору посредством однорожковых трубчатых кронштейнов, в том числе: прямых – типа КС и изогнутых: КСС и ОС. Стандартная высота кронштейна – 1,0 м, стандартный вылет – 1,5 м. Крепежные болты при фиксации кронштейна следует затягивать равномерно. Максимальный вес, устанавливаемого осветительного прибора, не более 15 кг.
Опора Cassiopee PS имеет легкую изящную форму, проста в установке и транспортировке (вес от 55 до 78 кг), наделена длительным сроком службы. Полый ствол обеспечивает внутренний подвод питающего кабеля к светильнику, что положительно отражается на зрительном восприятии конструкции, применяемой для освещения дорог, улиц, зон отдыха, микрорайонов, стадионов, АЗС.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)
| Район | Характерное давление ветра | Характерная скорость ветра |
|---|---|---|
| ЗОНА Ia* | qk=170Па | Vk=16,7 м/с |
| Зона I | qk=230Па | Vk=19,4 м/с |
| ЗОНА II | qk=300Па | Vk=22,2 м/с |
| ЗОНА III | qk=380Па | Vk=25,0 м/с |
| ЗОНА IV | qk=480Па | Vk=28,1 м/с |
| ЗОНА V | qk=600Па | Vk=31,4 м/с |
| ЗОНА VI* | qk=730Па | Vk=34,6 м/с |
| ЗОНА VII* | qk=850Па | Vk=37,3 м/с |
* Не включено в таблицу с результатами расчетов нагрузки
