Cassiopee PS-10 Стальная осветительная опора восьмигранная с одинарным кронштейном с круглым сечением высота 10 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Cassiopee PS-10 |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нагрузка на опору: | 78 кг |
| Нижний диаметр: | 160 мм |
| Вес: | 15 кг |
| Высота: | 10 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
3 144
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

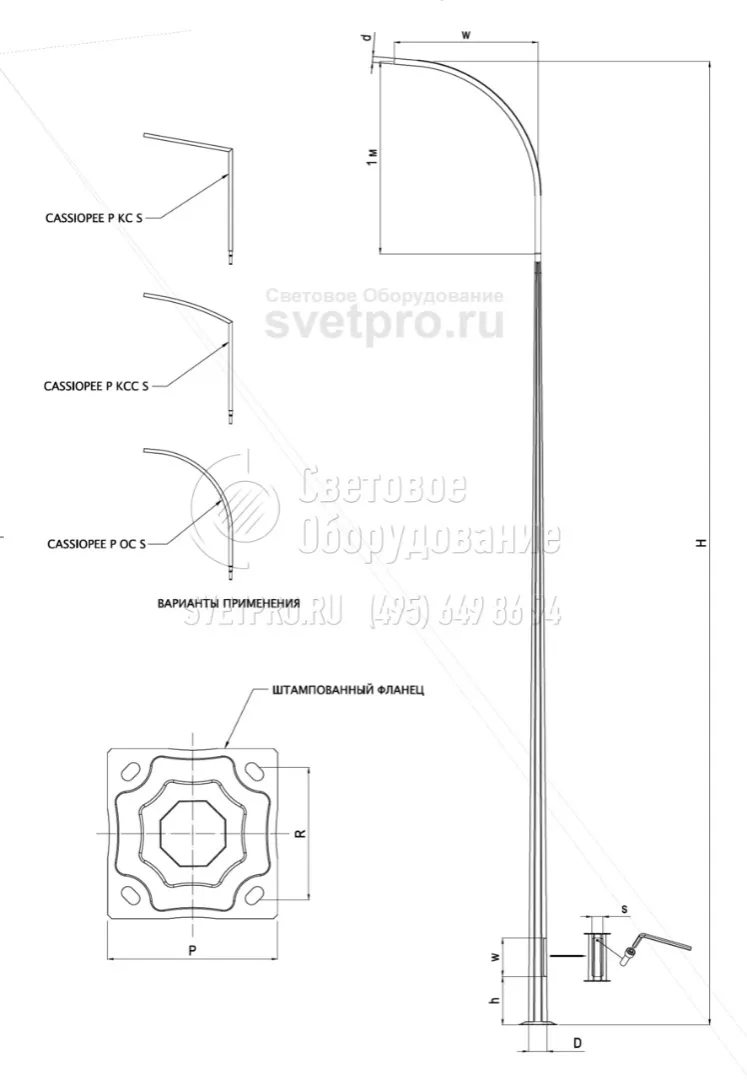

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Cassiopee PS
| Тип опоры | H, м | w, м | d, мм | D, мм | W, мм | s, мм | h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cassiopee PS-10 | 10 | 1,5 | 60 | 160 | 400 | 95 | 500 | 271/200 | М18 | 78 | 100/30 | 1200 |
Стандартная высота кронштейна 1 м
H - высота подвеса прожектора
w - вылет подвеса прожектора
d - диаметр кронштейна
D - нижний диаметр опоры
W - высота люка
s - ширина люка
h - расстояние люка от земли
Несущая способность опор Cassiopee PS
| Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 10 | 15* | 0,27 | 012 | - | - | - | 882 | 181 |
ОПИСАНИЕ
Cassiopee PS – стальная восьмигранная коническая осветительная опора с одинарным оголовников. Последний фактор как раз определяет наименование опоры колонной. Опора изготавливается из стального, нарезанного трапециями, проката. Края изогнутой заготовки с напрессованными гранями, соединяются плазменной сваркой. Поверхность опор защищена от коррозии методом горячего цинкования. Декоративное окрашивание опор производится в цвет, соответствующий каталогу RAL или AKZO.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
