Cassiopee PS-7 Стальная осветительная опора восьмигранная с одинарным кронштейном с круглым сечением высота 7 метров

Область применения: |
|
Назначение: |
|
Артикул производителя: | Cassiopee PS-7 |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Покрытие: | Порошковая или гидродинамическая краска |
Нагрузка на опору: | 55 кг |
Нижний диаметр: | 160 мм |
Вес: | 15 кг |
Высота: | 7 м |
Производитель «Опоры: Valmont», Польша

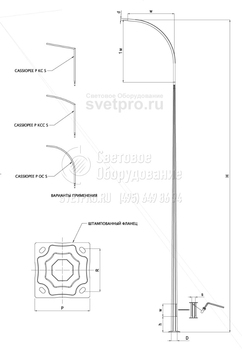

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Cassiopee PS
Тип опоры | H, м | w, м | d, мм | D, мм | W, мм | s, мм | h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Cassiopee PS-7 | 7 | 1,5 | 60 | 160 | 400 | 95 | 500 | 271/200 | М18 | 55 | 100/30 | 1000 |
Стандартная высота кронштейна 1 м
H - высота подвеса прожектора
w - вылет подвеса прожектора
d - диаметр кронштейна
D - нижний диаметр опоры
W - высота люка
s - ширина люка
h - расстояние люка от земли
Несущая способность опор Cassiopee PS
Высота подвеса прожектора H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
---|---|---|---|---|---|---|---|---|
Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
7 | 15* | 0,61 | 0,42 | 0,29 | 0,19 | 0,11 | 739 | 196 |
ОПИСАНИЕ
Cassiopee PS – стальная восьмигранная коническая осветительная опора с одинарным оголовников. Последний фактор как раз определяет наименование опоры колонной. Опора изготавливается из стального, нарезанного трапециями, проката. Края изогнутой заготовки с напрессованными гранями, соединяются плазменной сваркой. Поверхность опор защищена от коррозии методом горячего цинкования. Декоративное окрашивание опор производится в цвет, соответствующий каталогу RAL или AKZO.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

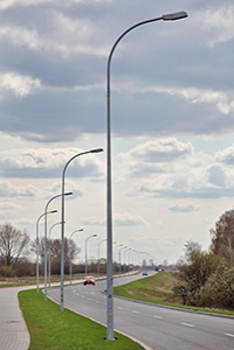

фото с объектов
