Sextant P Стальная осветительная опора восьмигранная
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Sextant P |
| Установка: | На фундамент типа F100(120; 150)V43. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нагрузка на опору: | 82-213 кг |
| Нижний диаметр: | 210 мм |
| Верхний диаметр: | 90 мм |
| Вес: | 80 кг |
| Высота: | 6-12 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Sextant P
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sextant P - 6 | 6 | 90 | 210 | 400 | 110 | 500 | 412/300 | М24 | 82 | 100/43 | 1000 |
| Sextant P - 7 | 7 | 90 | 210 | 400 | 110 | 500 | 412/300 | М24 | 94 | 100/43 | 1000 |
| Sextant P - 8 | 8 | 90 | 210 | 400 | 110 | 500 | 412/300 | М24 | 107 | 100/43 | 1200 |
| Sextant P - 9 | 9 | 90 | 210 | 400 | 110 | 500 | 412/300 | М24 | 119 | 120/43 | 1200 |
| Sextant P - 10 | 10 | 90 | 210 | 400 | 110 | 500 | 420/300 | М24 | 180 | 120/43 | 1500 |
| Sextant P - 11 | 11 | 90 | 210 | 400 | 110 | 500 | 420/300 | М24 | 196 | 150/43 | 1500 |
| Sextant P - 12 | 12 | 90 | 210 | 400 | 110 | 500 | 420/300 | М24 | 213 | 150/43 | 1700 |
* кронштейн заказывается отдельно
Несущая способность опор Sextant P
| Высота опоры H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 6 | 80 | 2,54 | 1,85 | 1,38 | 1,01 | 0,73 | 1279 | 315 |
| 7 | 80 | 1,83 | 1,28 | 0,92 | 0,63 | 0,41 | 1283 | 306 |
| 8 | 80 | 1,30 | 0,87 | 0,58 | 0,35 | 0,17 | 1282 | 306 |
| 9 | 80 | 0,90 | 0,55 | 0,31 | 0,12 | - | 1289 | 299 |
| 10 | 80 | 1,71 | 1,17 | 0,79 | 0,48 | 0,25 | 2244 | 414 |
| 11 | 80 | 1,26 | 0,80 | 0,47 | 0,21 | - | 2156 | 411 |
| 12 | 80 | 0,91 | 0,51 | 0,23 | - | - | 2152 | 372 |
ОПИСАНИЕ
Несиловая восьмигранная опора Sextant P, является продукцией польской компании VALMONT. Опоры данного производителя изготовлены из стального листа. При изгибе листа в виде конуса, одновременно образуются грани – ребра жесткости опоры. Технология производства, основанная на использовании собственных технических разработок, обеспечивает производство качественных, легких, устойчивых к коррозии опор. Цинковое покрытие, нанесенное горячим способом, не имеет шероховатостей и сохраняет безупречный внешний вид в течение многих лет службы. Цвет опор, по желанию потребителей, может быть изменен окрашиванием в палитре каталога RAL или AKZO. Sextant P имеет высоту от 6 до 12 м, диаметры оснований 90 и 210 мм, вес опор находится в диапазоне 82-213 кг. Полый ствол обеспечивает внутренний подвод питающего кабеля, который заводится в опору через окно фундамента или разрез в стенке опоры. Для обслуживания электрокомплектующих, на высоте 500 мм от земли устроен лючок (400х110 мм) с крышкой.
Опоры, к стволу которых в процессе производства приварен штампованный фланец, предназначены для установки на фундамент типа F100(120; 150)V43. Фундамент имеет закладную деталь – трубчатого или анкерного типа. Отверстия фланца – 412/300 (420/300) «садятся» на анкерные выводы и фиксируются.
Количество устанавливаемых на опору ОП, а также иного оборудования: датчики, громкоговорители ограничено допустимой нагрузкой на опору – 80 кг. Кронштейны для светильников и поперечины для прожекторов, имеют различную форму и размеры, что обеспечивает регулировать не только количество, но и положение осветительных приборов. Опоры ОГК Sextant P находят широкий спектр применения: улицы, дороги, промышленные предприятия, АЗС, парковки, парки.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)
| Район | Характерное давление ветра | Характерная скорость ветра |
|---|---|---|
| ЗОНА Ia* | qk=170Па | Vk=16,7 м/с |
| Зона I | qk=230Па | Vk=19,4 м/с |
| ЗОНА II | qk=300Па | Vk=22,2 м/с |
| ЗОНА III | qk=380Па | Vk=25,0 м/с |
| ЗОНА IV | qk=480Па | Vk=28,1 м/с |
| ЗОНА V | qk=600Па | Vk=31,4 м/с |
| ЗОНА VI* | qk=730Па | Vk=34,6 м/с |
| ЗОНА VII* | qk=850Па | Vk=37,3 м/с |
* Не включено в таблицу с результатами расчетов нагрузки
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

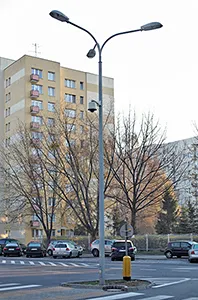

фото с объектов
