Sextant P - 8 Стальная осветительная опора восьмигранная высота 8 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Sextant P - 8 |
| Установка: | На фундамент типа F100(120; 150)V43. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нижний диаметр: | 210 мм |
| Верхний диаметр: | 90 мм |
| Вес: | 80 кг |
| Высота: | 8 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
16 768
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Sextant P
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sextant P - 8 | 8 | 90 | 210 | 400 | 110 | 500 | 412/300 | М24 | 107 | 100/43 | 1200 |
* кронштейн заказывается отдельно
Несущая способность опор Sextant P
| Высота опоры H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 8 | 80 | 1,30 | 0,87 | 0,58 | 0,35 | 0,17 | 1282 | 306 |
ОПИСАНИЕ
Несиловая восьмигранная опора Sextant P, является продукцией польской компании VALMONT. Опоры данного производителя изготовлены из стального листа. При изгибе листа в виде конуса, одновременно образуются грани – ребра жесткости опоры. Технология производства, основанная на использовании собственных технических разработок, обеспечивает производство качественных, легких, устойчивых к коррозии опор. Цинковое покрытие, нанесенное горячим способом, не имеет шероховатостей и сохраняет безупречный внешний вид в течение многих лет службы. Цвет опор, по желанию потребителей, может быть изменен окрашиванием в палитре каталога RAL или AKZO. Sextant P имеет высоту от 6 до 12 м, диаметры оснований 90 и 210 мм, вес опор находится в диапазоне 82-213 кг. Полый ствол обеспечивает внутренний подвод питающего кабеля, который заводится в опору через окно фундамента или разрез в стенке опоры. Для обслуживания электрокомплектующих, на высоте 500 мм от земли устроен лючок (400х110 мм) с крышкой.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
фото с объектов
Похожие товары
Смотреть
ОГК Опоры граненые конические
ОГК Опоры граненые конические
Смотреть
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
Смотреть
ОГКС Опоры граненые конические складывающиеся
ОГКС Опоры граненые конические складывающиеся
Смотреть
ОГСКС Опоры граненые силовые контактной сети
ОГСКС Опоры граненые силовые контактной сети
Смотреть
ОКС Опоры круглые силовые
ОКС Опоры круглые силовые
Смотреть
ОГКК Опоры квартальные граненые стальные бесфланцевые
ОГКК Опоры квартальные граненые стальные бесфланцевые
Смотреть
ОТ Опоры трубчатые
ОТ Опоры трубчатые
Смотреть
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
Вы недавно смотрели
Смотреть

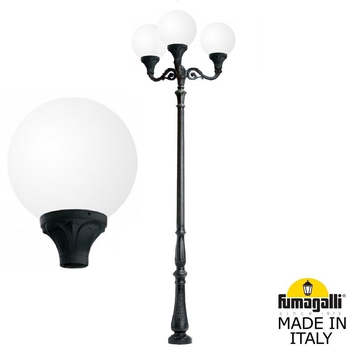

Парковый фонарь FUMAGALLI EKTOR 4000/MIDIPILAR/VIVI 1L LED-HIP V50.372.A10.AXH27
