Sextant P - 11 Стальная осветительная опора восьмигранная высота 11 метров
Цена*:
23 532
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
Несиловая восьмигранная опора Sextant P, является продукцией польской компании VALMONT. Опоры данного производителя изготовлены из стального листа. При изгибе листа в виде конуса, одновременно образуются грани – ребра жесткости опоры. Технология производства, основанная на использовании собственных технических разработок, обеспечивает производство качественных, легких, устойчивых к коррозии опор. Цинковое покрытие, нанесенное горячим способом, не имеет шероховатостей и сохраняет безупречный внешний вид в течение многих лет службы. Цвет опор, по желанию потребителей, может быть изменен окрашиванием в палитре каталога RAL или AKZO. Sextant P имеет высоту от 6 до 12 м, диаметры оснований 90 и 210 мм, вес опор находится в диапазоне 82-213 кг. Полый ствол обеспечивает внутренний подвод питающего кабеля, который заводится в опору через окно фундамента или разрез в стенке опоры. Для обслуживания электрокомплектующих, на высоте 500 мм от земли устроен лючок (400х110 мм) с крышкой.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

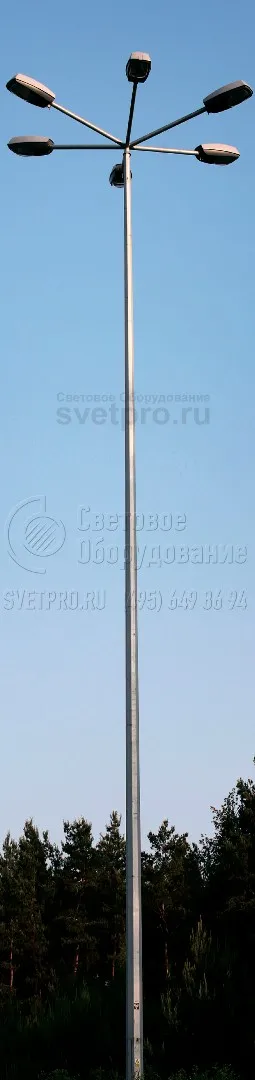

фото с объектов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Покрытие: | Порошковая или гидродинамическая краска |
| Текст на фото для фида: | |
| Артикул производителя: | Sextant P - 11 |
| Установка: | На фундамент типа F100(120; 150)V43. |
| Количество крепежный отверстий: | 4 |
| Материал: | Оцинкованная сталь |
| Нижний диаметр: | 210 мм |
| Верхний диаметр: | 90 мм |
| Вес: | 80 кг |
| Высота: | 11 м |
Производитель «Valmont», Польша
Таблица кодов заказа
Основные параметры опор Sextant P
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sextant P - 11 | 11 | 90 | 210 | 400 | 110 | 500 | 420/300 | М24 | 196 | 150/43 | 1500 |
* кронштейн заказывается отдельно
Несущая способность опор Sextant P
| Высота опоры H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 11 | 80 | 1,26 | 0,80 | 0,47 | 0,21 | - | 2156 | 411 |
как выбрать опору?

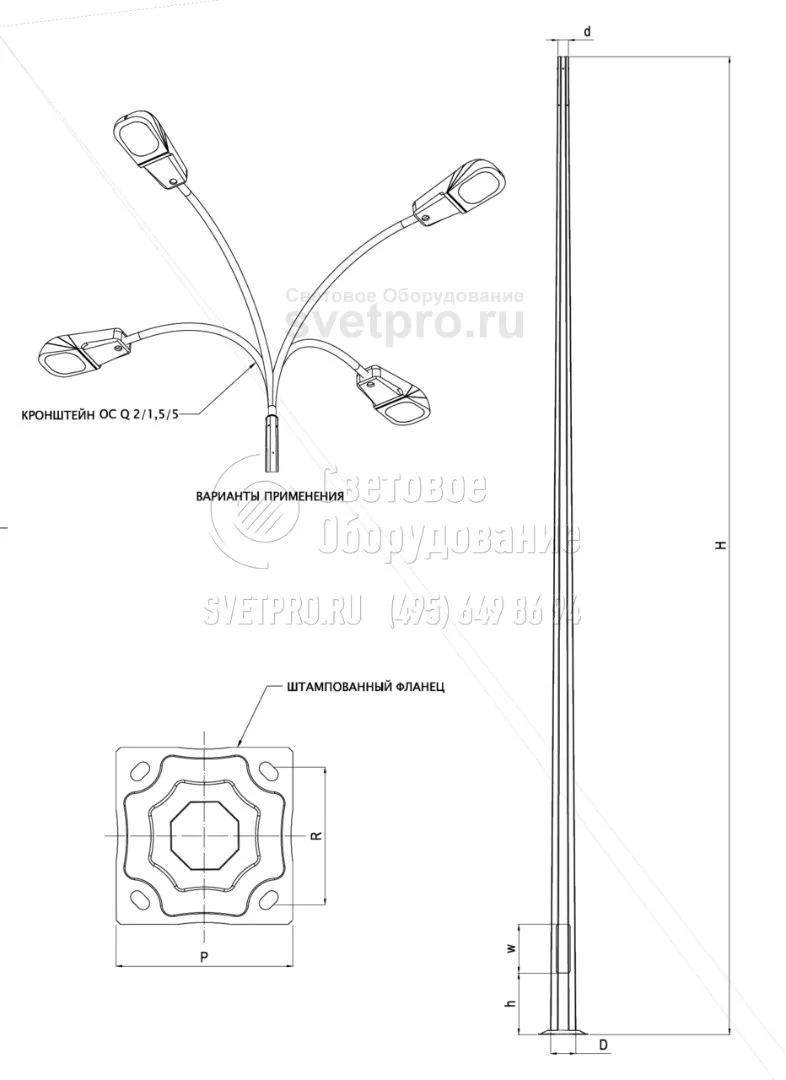

ГАБАРИТНЫЕ РАЗМЕРЫ
