Sydney P Стальная осветительная мачта 16-гранная
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Sydney P |
| Установка: | На заранее подготовленный железобетонный фундамент способом фланцевого соединения. |
| Количество крепежный отверстий: | 12 |
| Материал: | Оцинкованная сталь |
| Нагрузка на опору: | 1160-1261 кг |
| Нижний диаметр: | 692 мм |
| Верхний диаметр: | 150-260 мм |
| Вес: | 300 кг |
| Высота: | 20-25 м |
Производитель «Опоры: Valmont», Польша
Цена*:
91 425
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Sydney P
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sydney P - 20 | 20 | 260 | 692 | 600 | 200 | 500 | 940/790 | М30/1090(х12) | 1160 | 180/290 | ☎ |
| Sydney P - 21 | 21 | 238 | 692 | 600 | 200 | 500 | 940/790 | М30/1090(х12) | 1185 | 180/290 | ☎ |
| Sydney P - 22 | 22 | 216 | 692 | 600 | 200 | 500 | 940/790 | М30/1090(х12) | 1207 | 180/290 | ☎ |
| Sydney P - 23 | 23 | 194 | 692 | 600 | 200 | 500 | 940/790 | М30/1090(х12) | 1229 | 180/290 | ☎ |
| Sydney P - 24 | 24 | 172 | 692 | 600 | 200 | 500 | 940/790 | М30/1090(х12) | 1247 | 180/290 | ☎ |
| Sydney P - 25 | 25 | 150 | 692 | 600 | 200 | 500 | 940/790 | М30/1090(х12) | 1261 | 180/290 | ☎ |
Мачта высотой выше 12 м считается 2-секционной.
Длина секций в зависимости от типа опоры
Несущая способность опор Sydney P
| Высота опоры H, м | Вес, кг | Площадь прожектора в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 20 | 300 | 14,99 | 10,74 | 7,82 | 5,59 | 3,93 | 38237 | 2631 |
| 21 | 300 | 13,99 | 9,98 | 7,23 | 5,14 | 3,57 | 38232 | 2566 |
| 22 | 300 | 13,16 | 9,36 | 6,76 | 4,78 | 3,29 | 38225 | 2502 |
| 23 | 300 | 12,34 | 8,76 | 6,30 | 4,42 | 3,01 | 38220 | 2449 |
| 24 | 300 | 10,35 | 7,53 | 5,60 | 4,10 | 2,77 | 38214 | 2400 |
| 25 | 300 | 8,62 | 6,24 | 4,62 | 3,36 | 2,43 | 38105 | 2346 |
ОПИСАНИЕ
Стальная 16-гранная осветительная мачта Sydney P, производимая компанией VALMONT (Польша), обеспечивает высотное размещение мощного прожекторного оборудования на высоте от 20 до 25 м. Производитель обеспечил создание легко транспортируемой (2 секции) и устанавливаемой конструкции, надежно защищенной от коррозии методом горячего цинкования. Грани, полученные при изгибе листа, обеспечивают жесткость и устойчивость конструкции, которая имеет конусную форму: Dв=260-150 мм, а Dн=692 мм. Кромки ствола сварены продольным плазменным швом. В нижней части, для установки на фундамент, двойным сварным швом приварен круглый фланец с 12-ю отверстиями. Питающий кабель протянут внутри полого ствола мачты. В нишах располагается распределительный щиток и монтажная коробка. Доступ к ним производится через 2 лючка (600х200) мм, вырезанных в нижней секции ствола. Первый – на расстоянии 500 мм от фланцевого соединения, второй – выше первого на 100 мм. Лючки закрыты крышкой.
Прожекторы закрепляются посредством кронштейнов – поперечин. Количество, вес и площадь прожекторов, ограничиваются максимальной нагрузкой – 300 кг и ветровой зоной эксплуатации.
Установка мачты производится на заранее подготовленный железобетонный фундамент способом фланцевого соединения. В качестве основы используется закладной анкерный шаблон (12 анкеров М30/1090). Размер фланца – 940/790, где 940 – его диаметр, а 790 – диаметр расположения соединительных отверстий.
Область применения мачт Sydney P: освещение дорог, улиц, площадей, открытых производственных территорий и спортивных сооружений. Для удобства обслуживания на стволе может устанавливаться платформа и лестница для доступа к ней.
МАТЕРИАЛ
Оцинкованная сталь (в соответствии со стандартом EN ISO 1461)
ПОВЕРХНОСТЬ
Порошковая или гидродинамическая краска в любой цвет из палитры RAL или AKZO
Ветровые зоны (СНиП 2.01.07-85 Нагрузки и воздействия)
| Район | Характерное давление ветра | Характерная скорость ветра |
|---|---|---|
| ЗОНА Ia* | qk=170Па | Vk=16,7 м/с |
| Зона I | qk=230Па | Vk=19,4 м/с |
| ЗОНА II | qk=300Па | Vk=22,2 м/с |
| ЗОНА III | qk=380Па | Vk=25,0 м/с |
| ЗОНА IV | qk=480Па | Vk=28,1 м/с |
| ЗОНА V | qk=600Па | Vk=31,4 м/с |
| ЗОНА VI* | qk=730Па | Vk=34,6 м/с |
| ЗОНА VII* | qk=850Па | Vk=37,3 м/с |
* Не включено в таблицу с результатами расчетов нагрузки
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL

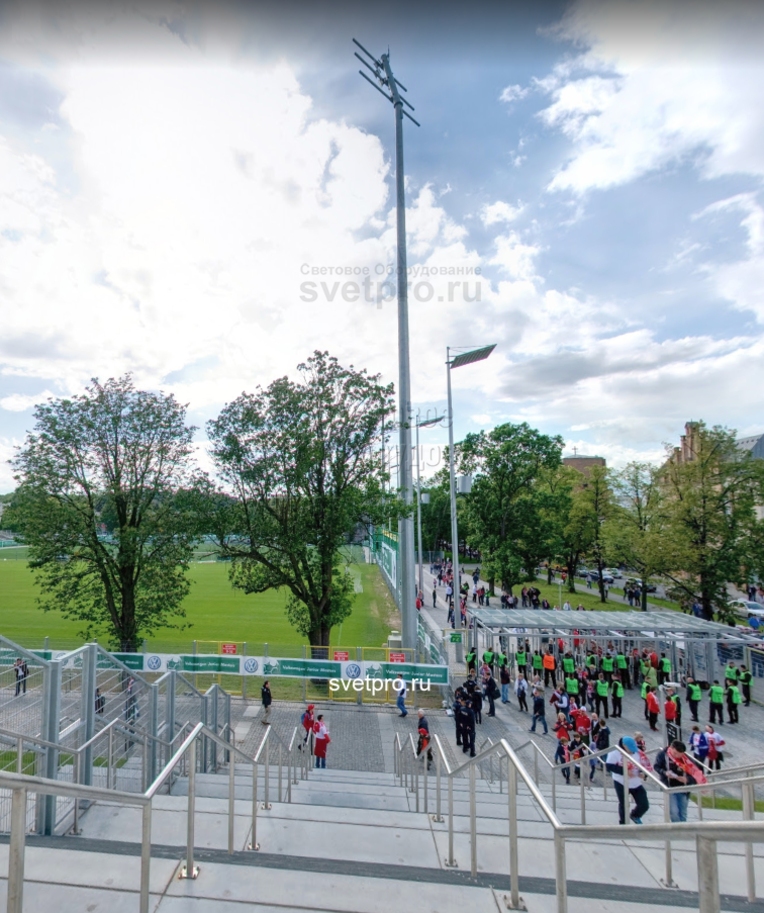

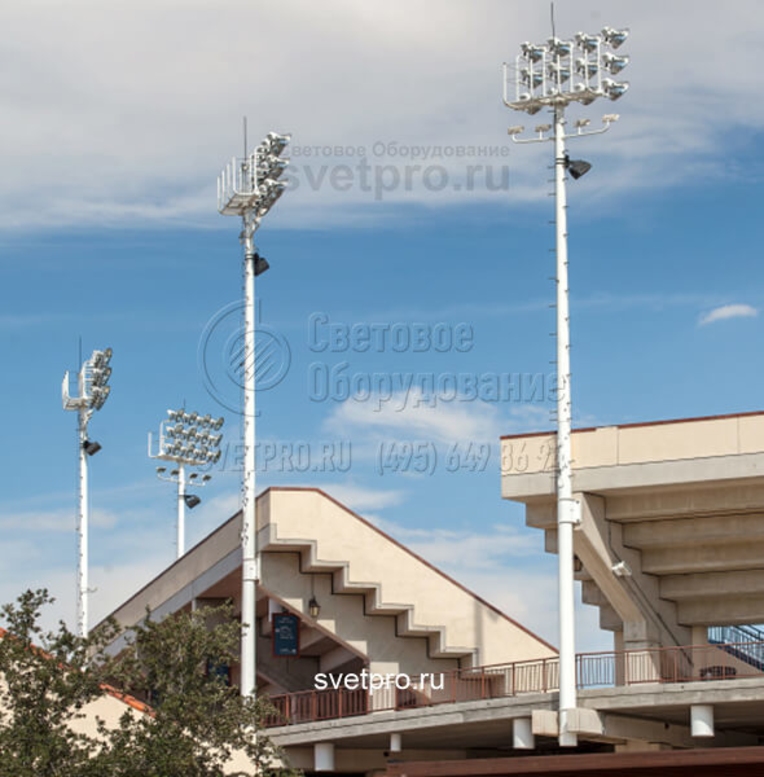

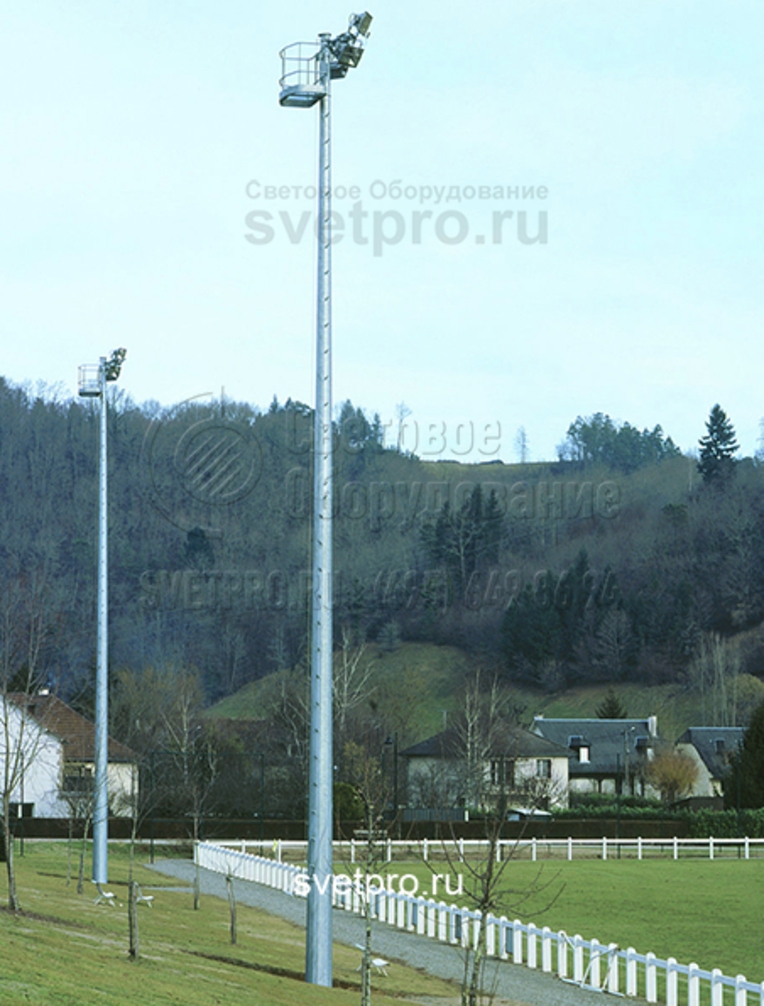

Фотогалерея
-
