Sydney P - 21 Стальная осветительная мачта 16-гранная высота 21 метр
| Область применения: |
|
| Назначение: |
|
Цена*:
88 245
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Sydney P - 21 |
| Установка: | На заранее подготовленный железобетонный фундамент способом фланцевого соединения. |
| Количество крепежный отверстий: | 12 |
| Материал: | Оцинкованная сталь |
| Вес: | 300 кг |
| Высота: | 21 м |
Производитель «Valmont», Польша
Таблица кодов заказа
Основные параметры опор Sydney P
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sydney P - 21 | 21 | 238 | 692 | 600 | 200 | 500 | 940/790 | М30/1090(х12) | 1185 | 180/290 | ☎ |
Мачта высотой выше 12 м считается 2-секционной.
Длина секций в зависимости от типа опоры
Несущая способность опор Sydney P
| Высота опоры H, м | Вес, кг | Площадь прожектора в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 21 | 300 | 13,99 | 9,98 | 7,23 | 5,14 | 3,57 | 38232 | 2566 |
как выбрать опору?

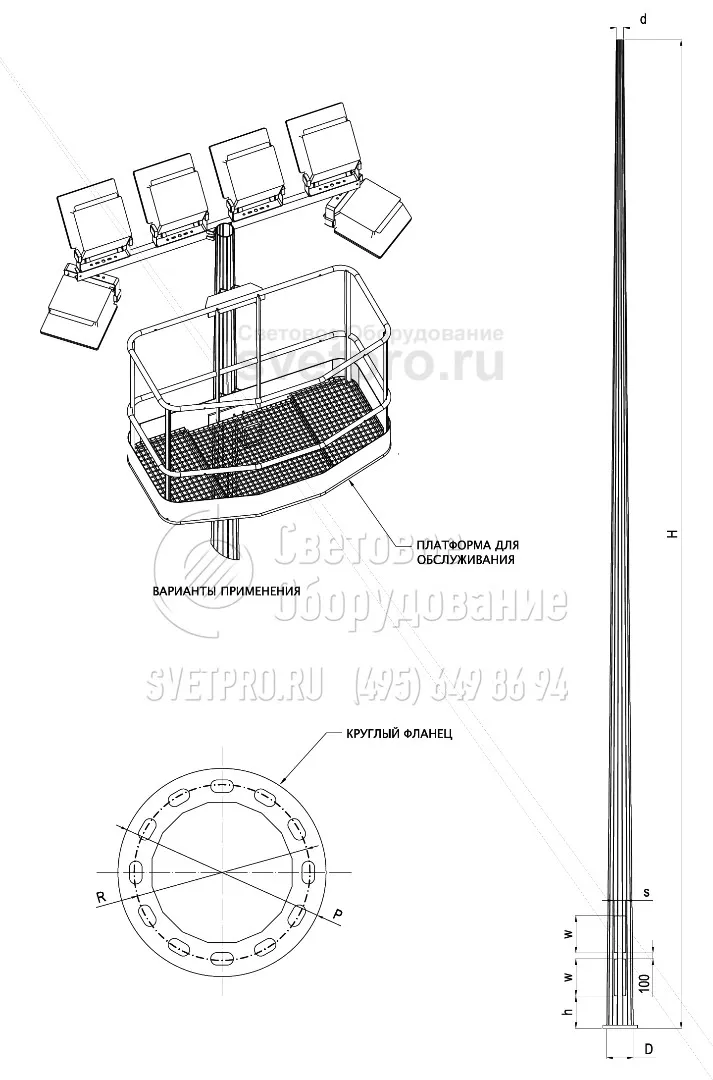

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
Стальная 16-гранная осветительная мачта Sydney P, производимая компанией VALMONT (Польша), обеспечивает высотное размещение мощного прожекторного оборудования на высоте от 20 до 25 м. Производитель обеспечил создание легко транспортируемой (2 секции) и устанавливаемой конструкции, надежно защищенной от коррозии методом горячего цинкования. Грани, полученные при изгибе листа, обеспечивают жесткость и устойчивость конструкции, которая имеет конусную форму: Dв=260-150 мм, а Dн=692 мм. Кромки ствола сварены продольным плазменным швом. В нижней части, для установки на фундамент, двойным сварным швом приварен круглый фланец с 12-ю отверстиями. Питающий кабель протянут внутри полого ствола мачты. В нишах располагается распределительный щиток и монтажная коробка. Доступ к ним производится через 2 лючка (600х200) мм, вырезанных в нижней секции ствола. Первый – на расстоянии 500 мм от фланцевого соединения, второй – выше первого на 100 мм. Лючки закрыты крышкой.
