Sydney P - 25 Стальная осветительная мачта 16-гранная высота 25 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие: | Порошковая или гидродинамическая краска |
| Артикул производителя: | Sydney P - 25 |
| Установка: | На заранее подготовленный железобетонный фундамент способом фланцевого соединения. |
| Количество крепежный отверстий: | 12 |
| Материал: | Оцинкованная сталь |
| Вес: | 300 кг |
| Высота: | 25 м |
Производитель «Опоры: Valmont», Польша
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Sydney P
| Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sydney P - 25 | 25 | 150 | 692 | 600 | 200 | 500 | 940/790 | М30/1090(х12) | 1261 | 180/290 | ☎ |
Мачта высотой выше 12 м считается 2-секционной.
Длина секций в зависимости от типа опоры
Несущая способность опор Sydney P
| Высота опоры H, м | Вес, кг | Площадь прожектора в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
|---|---|---|---|---|---|---|---|---|
| Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
| 25 | 300 | 8,62 | 6,24 | 4,62 | 3,36 | 2,43 | 38105 | 2346 |
ОПИСАНИЕ
Стальная 16-гранная осветительная мачта Sydney P, производимая компанией VALMONT (Польша), обеспечивает высотное размещение мощного прожекторного оборудования на высоте от 20 до 25 м. Производитель обеспечил создание легко транспортируемой (2 секции) и устанавливаемой конструкции, надежно защищенной от коррозии методом горячего цинкования. Грани, полученные при изгибе листа, обеспечивают жесткость и устойчивость конструкции, которая имеет конусную форму: Dв=260-150 мм, а Dн=692 мм. Кромки ствола сварены продольным плазменным швом. В нижней части, для установки на фундамент, двойным сварным швом приварен круглый фланец с 12-ю отверстиями. Питающий кабель протянут внутри полого ствола мачты. В нишах располагается распределительный щиток и монтажная коробка. Доступ к ним производится через 2 лючка (600х200) мм, вырезанных в нижней секции ствола. Первый – на расстоянии 500 мм от фланцевого соединения, второй – выше первого на 100 мм. Лючки закрыты крышкой.
ПОПУЛЯРНЫЕ ЦВЕТА ИЗ ПАЛИТРЫ RAL
Похожие товары
Смотреть
ВМО Высокомачтовые опоры с мобильной короной
ВМО Высокомачтовые опоры с мобильной короной
Смотреть
ВМОН Высокомачтовые граненые опоры со стационарной короной
ВМОН Высокомачтовые граненые опоры со стационарной короной
Смотреть
ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
Смотреть
ОГКЛЭП Опоры линий электропередач
ОГКЛЭП Опоры линий электропередач
Смотреть
МГФ-М Мачта с мобильной короной
МГФ-М Мачта с мобильной короной
Смотреть
МГФ-СР Мачта со стационарной короной
МГФ-СР Мачта со стационарной короной
Смотреть
МГФ-СР-М Мачта со стационарно-мобильной короной
МГФ-СР-М Мачта со стационарно-мобильной короной
Смотреть
Agena P Стальная осветительная мачта 12-гранная
Agena P Стальная осветительная мачта 12-гранная
Вы недавно смотрели
Смотреть
Садово-парковый фонарь FUMAGALLI RICU BISSO/ANNA 2+1. E22.157.S21.VXF1R
Садово-парковый фонарь FUMAGALLI RICU BISSO/ANNA 2+1. E22.157.S21.VXF1R
Смотреть
Садово-парковый фонарь FUMAGALLI GIGI BISSO/G300 2L DN G30.156.S20.AXE27DN
Садово-парковый фонарь FUMAGALLI GIGI BISSO/G300 2L DN G30.156.S20.AXE27DN
Смотреть
Садово-парковый фонарь FUMAGALLI RICU/G300 G30.157.000.AXE27
Садово-парковый фонарь FUMAGALLI RICU/G300 G30.157.000.AXE27
Смотреть

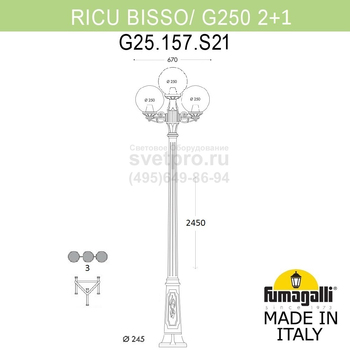

Садово-парковый фонарь FUMAGALLI RICU BISSO/G250 2L+1 G25.157.S21.AXE27
