Pandora LED 520W-50 Уличный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 520W-50 |
Мощность: | 45 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 75 Ra |
Цветовая температура: | 4300 К |
Световой поток: | 6525 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительные приборы Pandora LED 520W-50 применяют для освещения путей движения транспорта и людей, парковочных площадок, внутридворовых территорий.
Изделие размещают на опоре, фиксируя к трубе кронштейна (Ø ≤50 мм). Угол его наклона выбирается в интервале от 15о до 75о с учетом специфики объекта, потребности в естественной вентиляции и удалении загрязнений осадками.
Световая отдача LED составляет 145 лм/Вт. При выполнении функции самодиагностики изделие информирует о сбоях и компенсирует деградацию светового потока (начальное значение 6525 лм). Активное использование мощности (50 Вт) – не менее 98%. Качественные параметры света, широко распределяемого под воздействием линзы, высокие. Отсутствуют пульсации, комфортна цветовая температура – 4300 К, хороший индекс цветопередачи – Ra75. Работоспособность источника питания корректна при отклонении напряжения до значений 78 и 265 Вольт. Обеспечена защита от импульсов и перенапряжения.
Теплоотводящие элементы и корпус отлиты из алюминия. Их поверхность защищена полимерсодержащим окрашиванием. Соблюдение герметичности IP65 ограждает от влияния пыли и влаги. Модуль защищает боросиликатное стекло. Модель Pandora LED 520W-50 устойчива к вибрациям.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур.
Конструкция
Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптических линз. Для защиты органов зрения все переключения мощности светильника производятся плавно.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 520W-50/4300
Pandora LED – наименование светильника
520 – номер модели светильника в заводской программе выпуска
W – тип используемых линз, широкие.
50 – максимальная потребляемая мощность
4300 – цветовая температура матриц (К)
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 6525 |
Потребляемая мощность, W | 45 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, перем. тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Защита от кратковременных (8-20 мкс) импульсов напряжения, V | 2000 |
Защита по длительному перенапряжению, V | 400 |
Коэфф. мощности, не менее | 0,98 |
Максимальный пусковой ток, А | 30 |
Длительность импульса, сек. | 0,025 |
Световая эффективность светильника, лм/Вт | 145 |
Оптический КПД светильника, не менее, % | 88 |
Индекс цветопередачи, Ra | 75 |
Наличие дистанционного управления | - |
Автономное суточное регулирование | - |
КСС | Ш (широкая) |
Степень защиты (IP) | 65 |
Вид климатического исполнения | УХЛ 1 |
Крепление | консоль, труба диаметр до 50 мм |
Рекомендуемая высота расположения | 4-6 метров |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 4,2 |
Габаритные размеры ВхШхГ(мм) | 464х219х116 |
Рекомендуемая высота расположения (м) | 4-6 |
Материал корпуса | литой алюминий |
Тип защитного материала оптики | борсиликатное стекло |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 1 |
Количество блоков питания, шт | 1 |
Цветовая температура, К | 4300 |
Цвет | белый, возможно изг. в любом цвете |
Заменяемый аналог | ДРЛ 150, ДНаТ 75 |
Гарантийные обязательства | 5 лет |

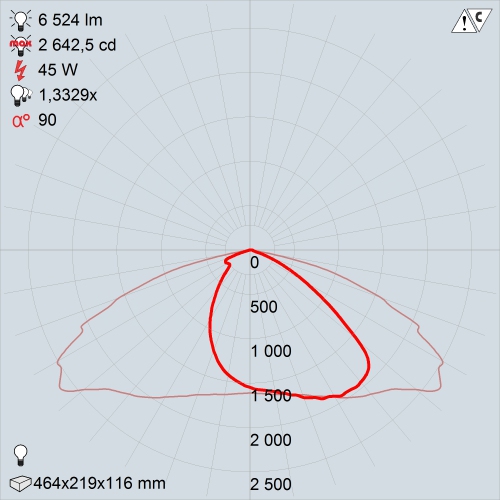

КСС
Обслуживание светильников
Светильник Pandora LED 520W-50/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.

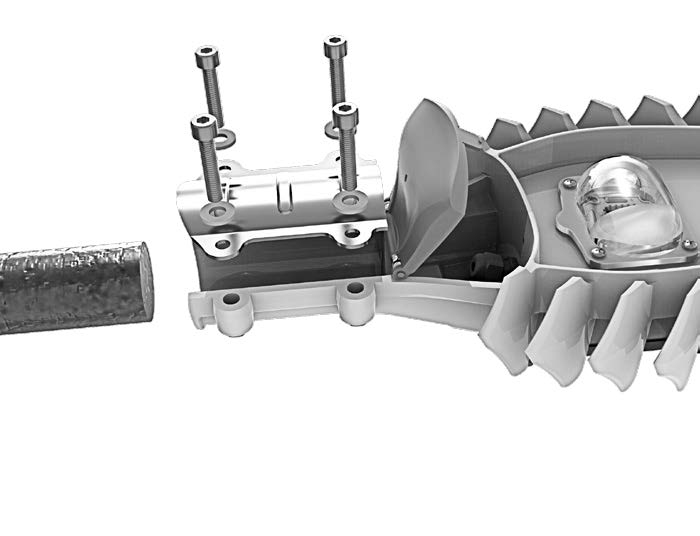

Руководство по монтажу
Светильники устанавливаются на кронштейны, консоли круглого сечения с диаметром не более 50 мм.
- Откройте крышку 3 в направлении, указанном стрелкой.
- Оденьте светильник на трубу кронштейна.
- Закрепите светильник на трубе болтами 1.
- Подсоедините питающие и заземляющий провода к клеммным колодкам 4.
- Закройте крышку 3.
Инструмент:
1. отвертка РН 4-6
2. 6-ти гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник с отрицательными углами.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
