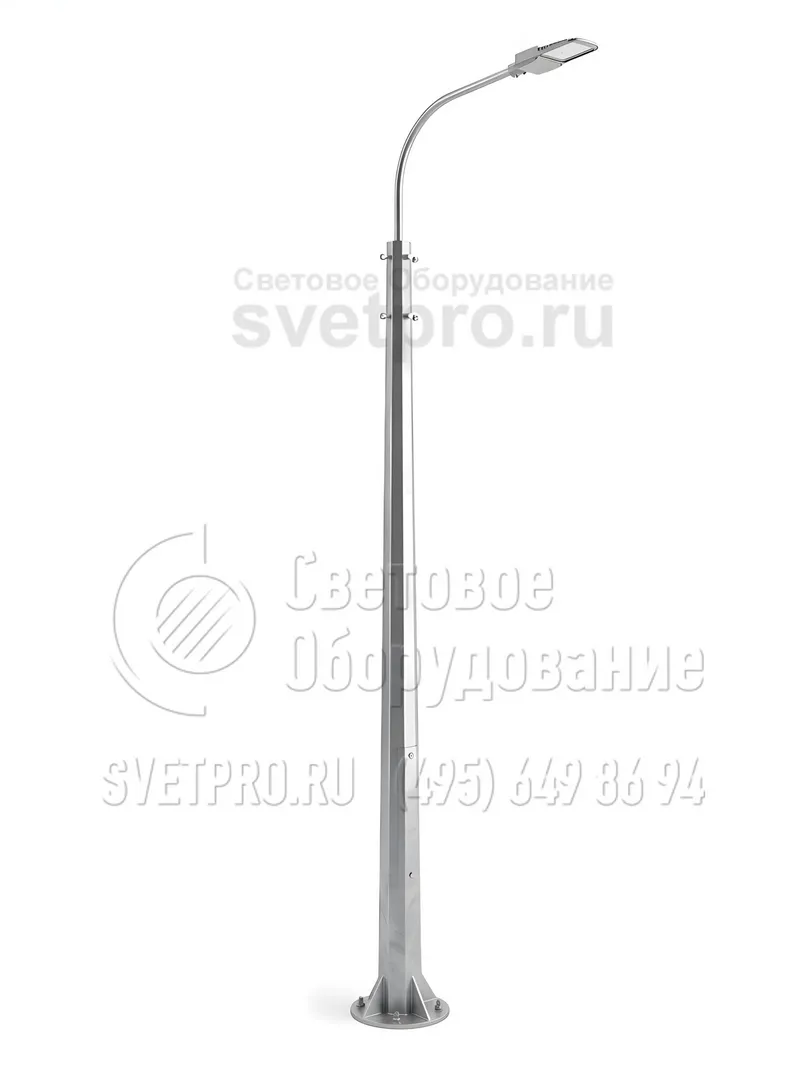

ОГСКС 2.0-10 Опоры граненые силовые контактной сети высота 10 метров

Область применения:
  • Строительство контактных сетей городского электротранспорта, а также функциональное освещение автомобильных дорог, развязок.
Назначение:
  • Опоры освещения
Покрытие: Горячее цинкование
Артикул производителя: ОГСКС 2.0-10
Установка: На фундамент путем присоединения к нему фланцевой части опоры или заглублением в грунт подземной части опоры
Количество крепежный отверстий: 8
Материал: Листовая сталь
Размер фланца: 770 мм
Нижний диаметр: 550 мм
Верхний диаметр: 365 мм
Вес: 702-832 кг
Высота: 10 м
Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа

НаименованиеВесВысотаВерхний диаметрНижний диаметрНаружный диаметр фланцаМежцентровое
расстояние
отверстий
ОГСКСm, кгH, мd, ммD, ммA, ммB, мм
ОГСКС 2.0-10 (2,0) 832 10 365 550 770 650
ОГСКС 2.0-10 702 10 365 550 770 650

ОПИСАНИЕ

Опора силовая ОГСКС 2.0-10 применяется для организации движения троллейбусов и трамваев – с ее помощью прокладывается питающий электрокабель. Помимо этого, опорные столбы используются для подвеса СИП и организации внешнего освещения на автотрассах и дорогах различного назначения путем установки светотехники.

Для изготовления опоры ОГСКС 2.0-10 применяется стальной металлопрокат повышенной толщины. Несмотря на небольшой вес конструкция опоры отличается высокой прочностью и устойчивостью, что позволяет применять изделие для организации подсветки в районах с высокими ветровыми нагрузками.

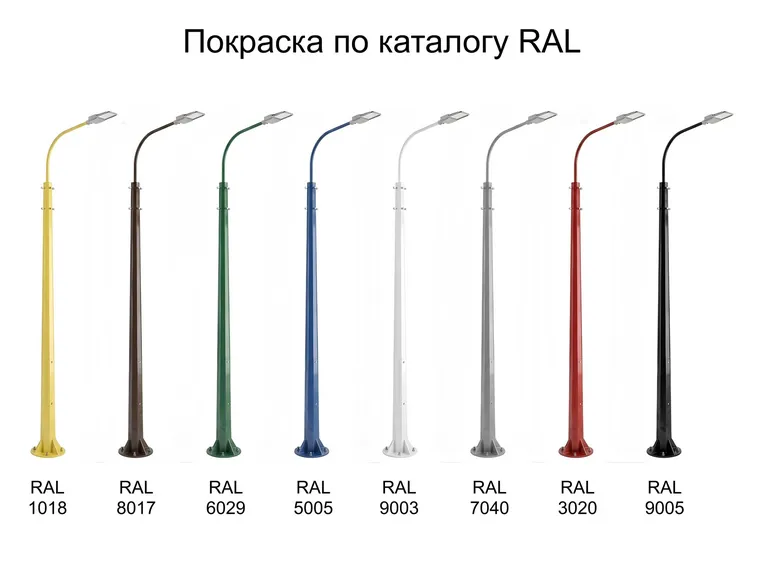

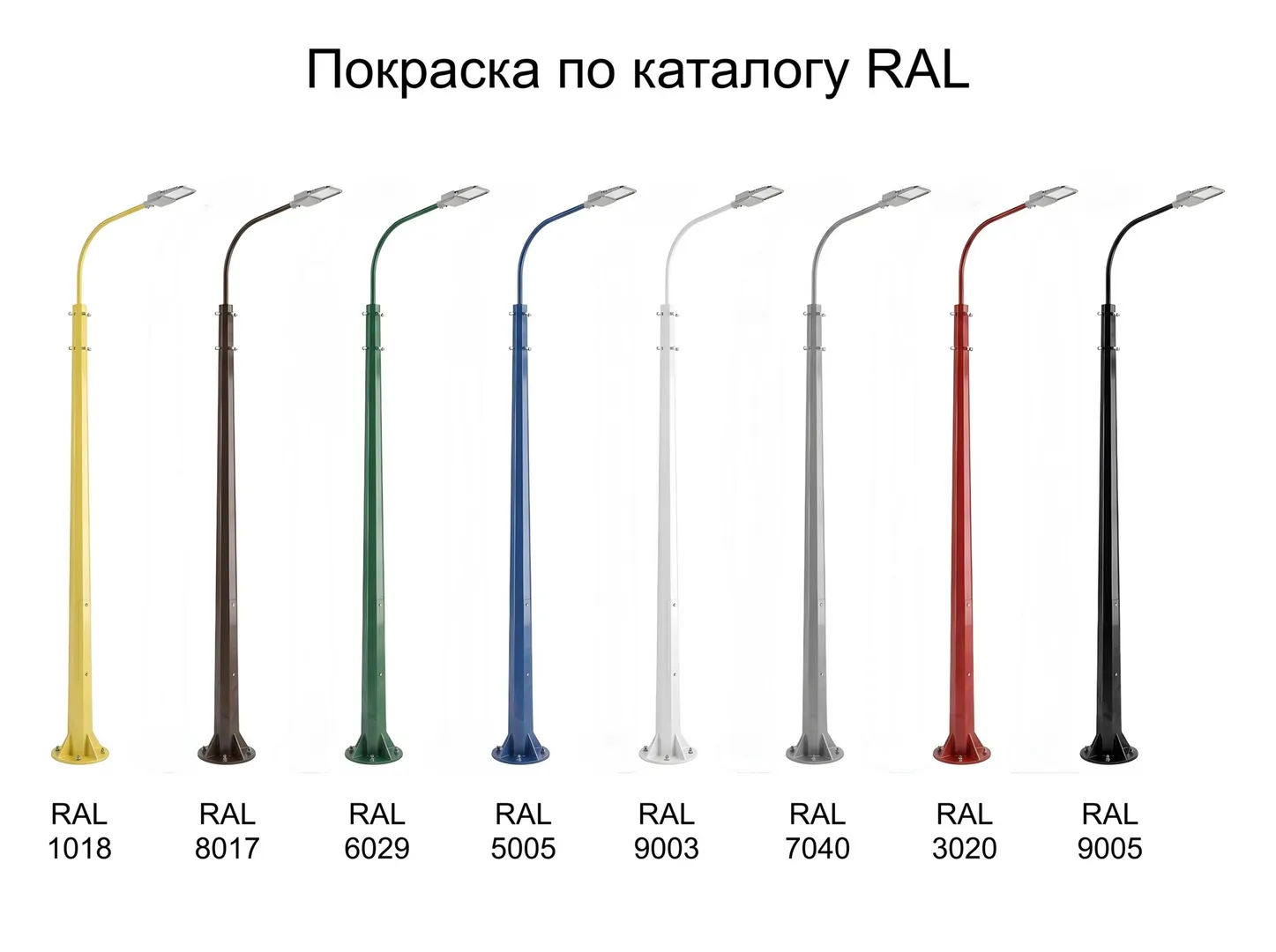

ОГСКС 2.0-10 – конструкция с гранями, получаемыми посредством сгибания стального листа. Защиту изделия от коррозии и других негативных факторов обеспечивает нанесенное цинковое покрытие. При необходимости изделие может быть дополнительно окрашено.

Монтаж силовой опоры ОГСКС 2.0-10 производится на фланцевое соединение в заранее обустроенный бетонный фундамент с металлическим закладным элементом. Допускается установка прямостоечной опоры непосредственно в грунт.

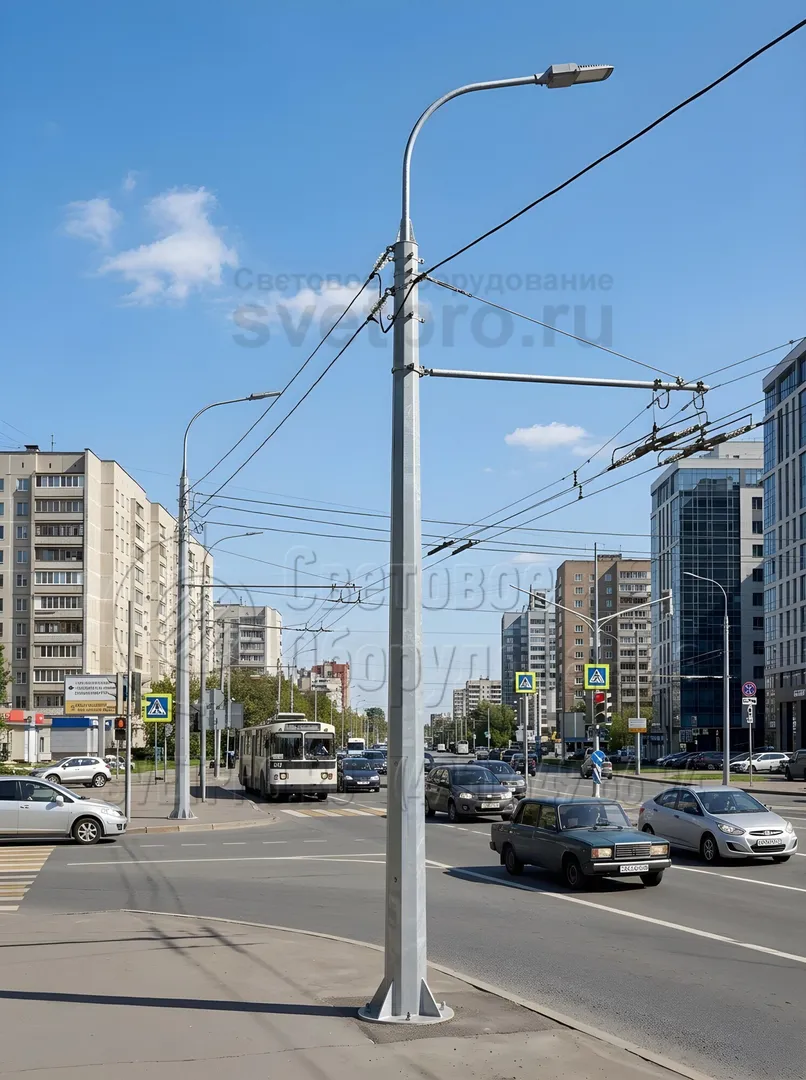

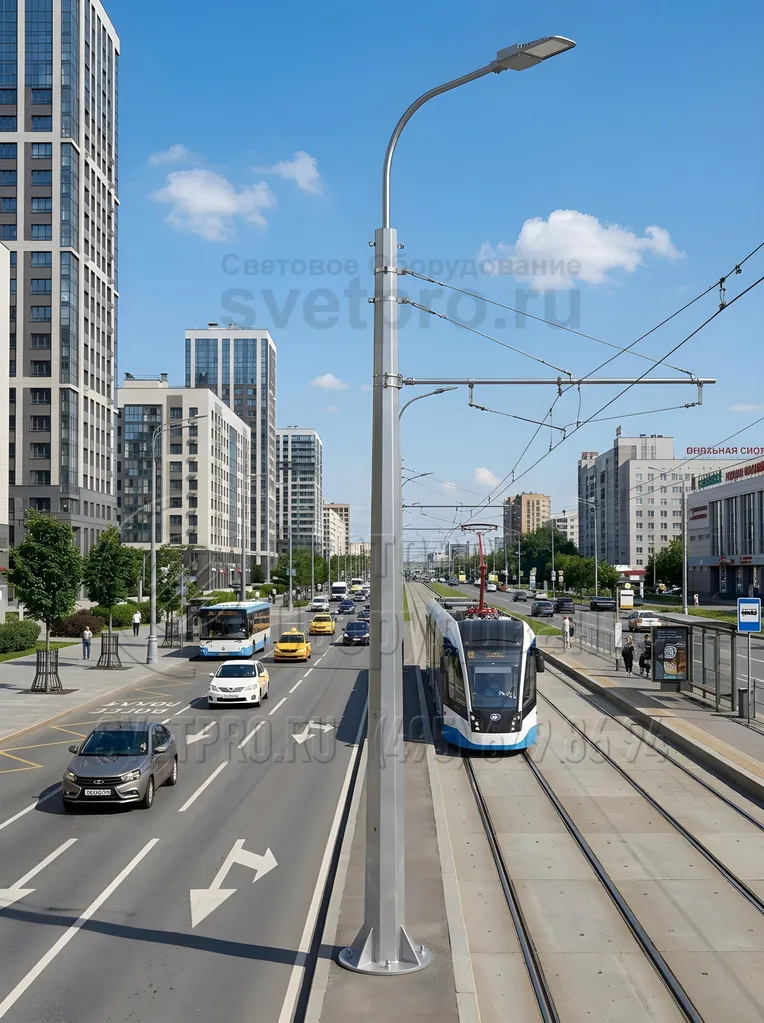

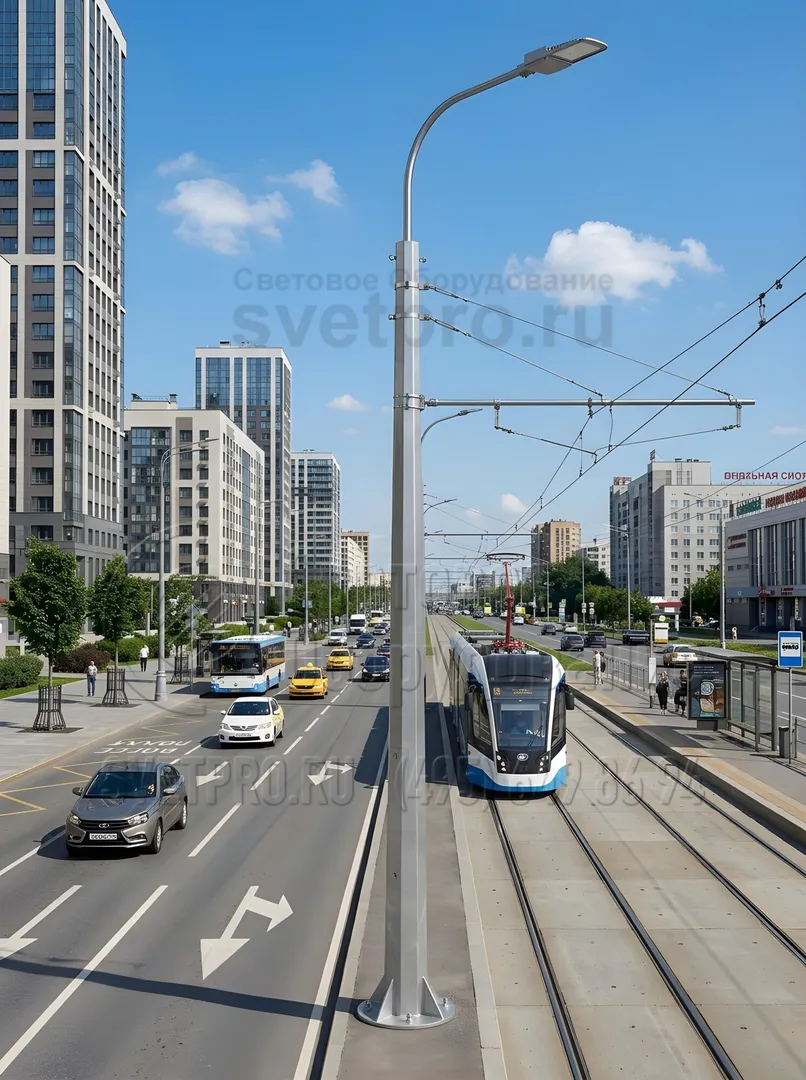

фото с объектов
