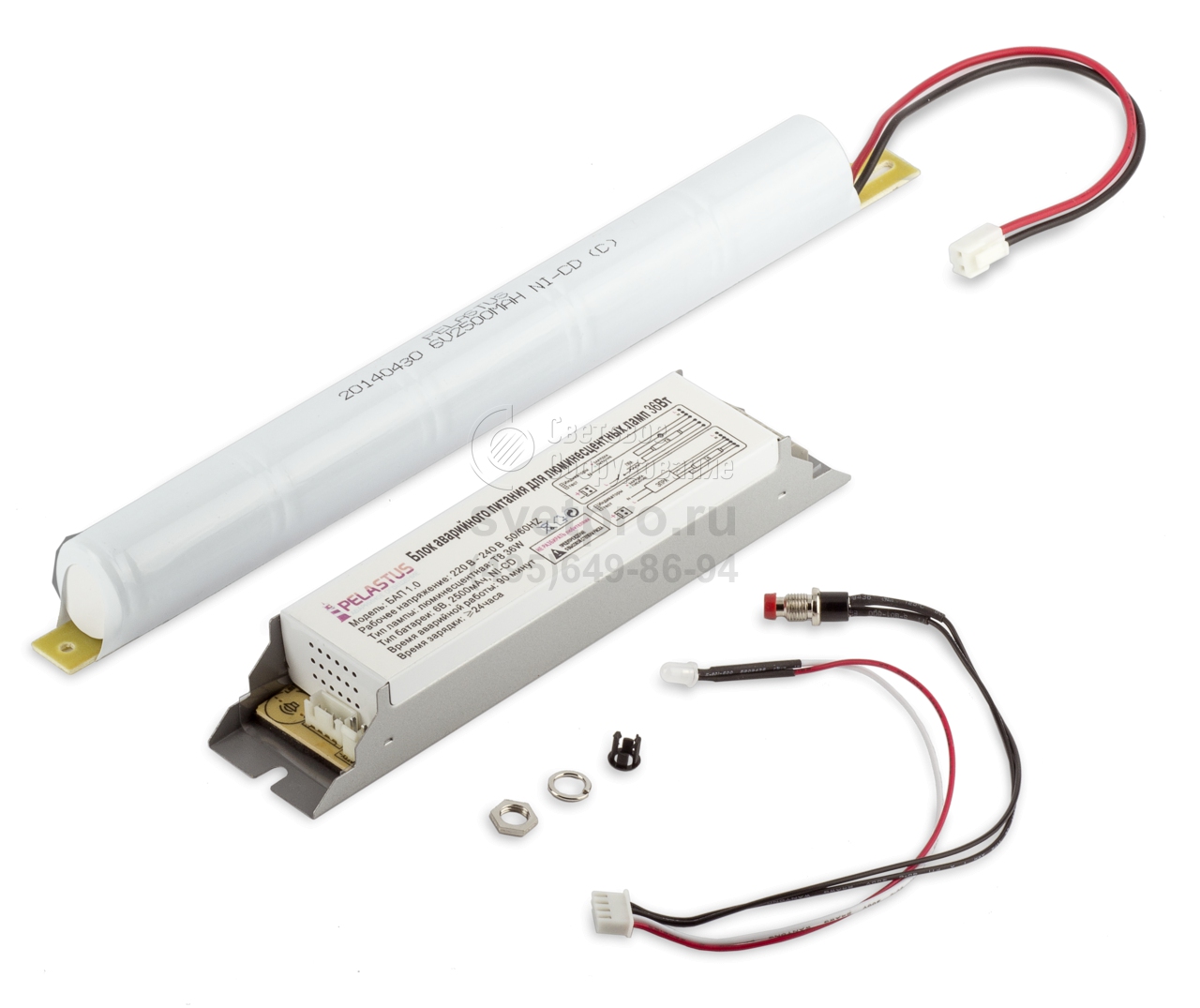

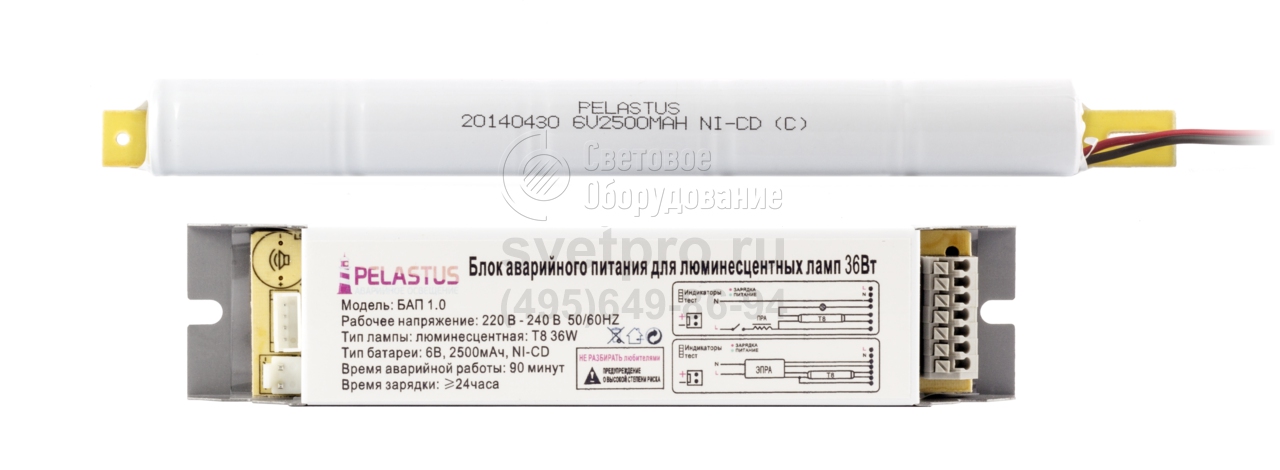

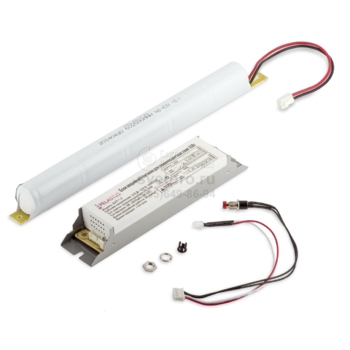

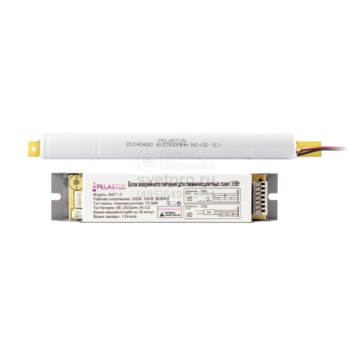

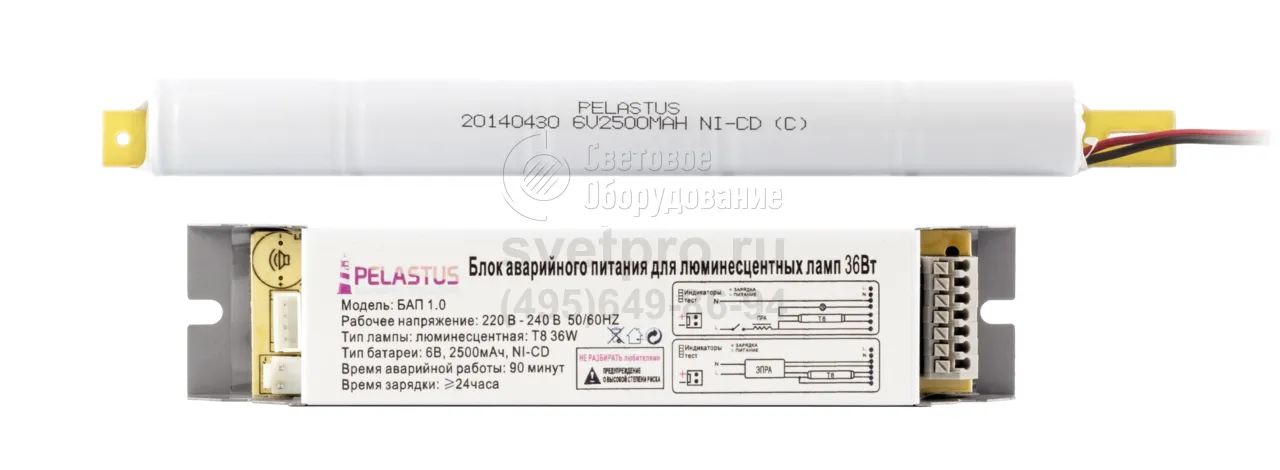

БАП 1.0 Блок аварийного питания
Источник света: | Люминесцентная лампа (ЛЛ) |
Номинальное напряжение: | 220-240 В |
Номинальная частота: | 50-60 Гц |
Артикул производителя: | БАП 1.0 |
Мощность: | 8-58 Вт |
Гарантийный срок: | 12 |
Габаритные размеры: | 169x38х29 |
Производитель «PELASTUS», Россия
ОПИСАНИЕ
Блок БАП 1.0, укомплектованный необходимыми коммутационными приспособлениями, обеспечит временное электропитание источника света в светильниках, предназначенных для кратковременного (аварийного) использования, или создаст условия для дополнительного режима работы эксплуатируемых люминесцентных светильников общего освещения. В 2- – 4- ламповых светильниках он подключается к одной из ламп.
Изделие можно разместить в корпусе осветительного прибора или расположить его в выносном отсеке.
Продолжительность аварийного цикла работы источника света зависит от потребляемой им мощности (8–58 Вт), поскольку емкость никель-кадмиевой батареи ограничена. 90 минут – характерно для Т8 (36 Вт). БАП не применяется в изделиях, не укомплектованных ЭмПРА или ЭПРА.
В состав БАП 1.0 входят светодиодные индикаторы режимов и кнопка тестирования. Корректная эксплуатация предполагает периодическую полную разрядку аккумулятора и его зарядку один раз в два месяца при отсутствии потребности в обеспечении аварийного режима освещения.
Высококачественный Ni-Cd аккумулятор выдерживает от 500 до 1000 полных циклов срабатывания аварийного режима. Корпус из качественной стали. Импульсный блок обеспечивает стабильную работу при небольших отклонениях показателей напряжения сети. Световой индикатор режимов и кнопка тестирования позволяет оперативно получать информацию о режиме работы блока.
Технические параметры
Время аварийной работы | ≥ 90 минут при лампе Т8 36 Вт |
Батарея | 6 В 2,5 Ач (Ni-Cd) |
Время срабатывания | ≤ 0,25 сек. |
Вес в сборе | 0,6 кг. |
Габаритные размеры | 163х37х25 мм (БАП) 285х25 мм (акк.) |
Световой поток в условиях чрезвычайной ситуации составляет не менее 70% от его стандартного показателя.
Монтаж и эксплуатация блока аварийного питания

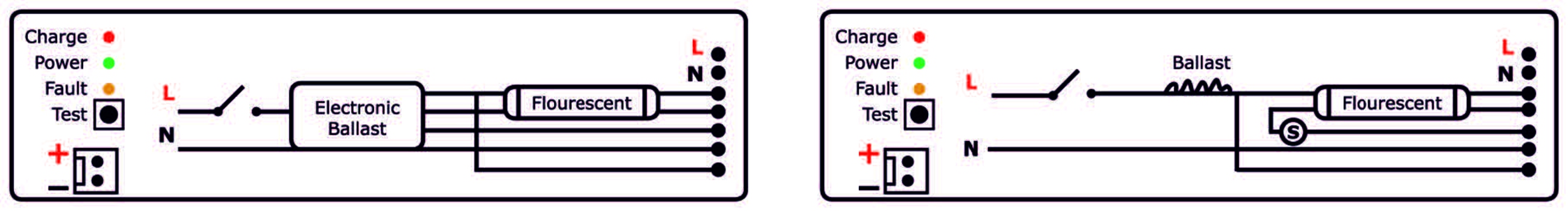

Схема подключения и индикаторы:
Charge / Зарядка Power / Питание сети Fault / Неисправность в цепи Test / Тест-кнопка проверки работы в аварийном режиме |
L – фаза, N – ноль, S – выключатель Красный индикатор: горит – режим зарядки аккумулятора, не горит – батарея заряжена. Зелёный индикатор: горит – питание от сети 220 В, не горит – отсутствует напряжение в сети. |
Внимание!
- Периодически разряжайте батарею до конца (отключите питание в сети и позвольте батарее полностью разрядиться).
- Данный блок питания соединять с лампами напрямую без балласта запрещено!
- Данный блок питания может поддерживать работу светильников со встроенным ЭПРА или ПРА.
- Не открывайте инвертор самостоятельно в случае его поломки. Пожалуйста, обратитесь к профессионалам для тестирования.
- Отключайте питание сети при замене аккумулятора. Используйте для замены тот же самый тип аккумулятора согласно спецификации.
- Не оставляйте блок в течение двух месяцев без подзарядки, даже если он не используется, так как это приведёт к сокращению срока службы аккумулятора.
- Не допускайте короткого замыкания изделия.
Гарантийные обязательства
Гарантийный срок эксплуатации светильников – 1 год со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.
