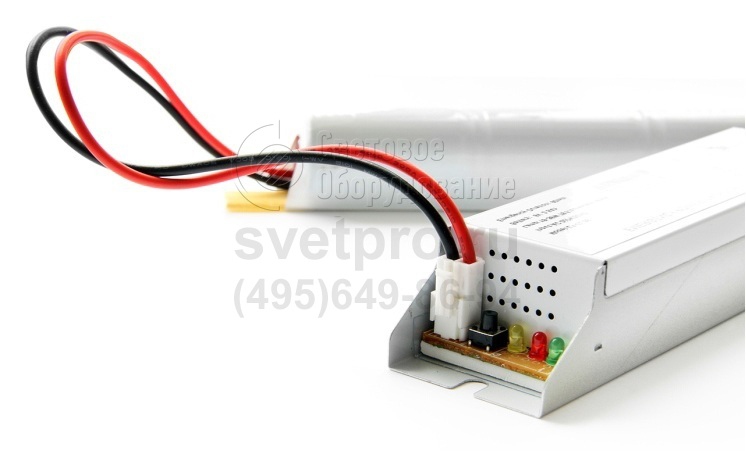

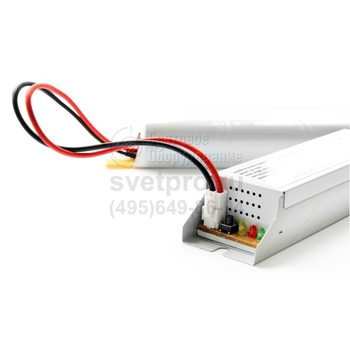

БАП 1.3 Блок аварийного питания LED
Номинальное напряжение: | 220-240 В |
Номинальная частота: | 50-60 Гц |
Класс защиты IP: | IP20 |
Артикул производителя: | БАП 1.3 |
Гарантийный срок: | 12 |
Габаритные размеры: | см. технические параметры |
Производитель «PELASTUS», Россия
ОПИСАНИЕ
Использование изделия БАП 1.3 – экономичный вариант обустройства систем аварийного освещения на объектах, оснащенных светодиодными осветительными приборами.
Модель встраивается в корпус светильника или располагается в области прилегания.
Аккумулятор, являющийся частью блока аварийного питания, создает выходное напряжение 14,9–48 В, ток – 0,025 А. Продолжительность аварийного цикла по образованию света зависит от мощности подключенного модуля, но не менее 180 мин. Время перехода на дополнительный режим – до 0,025 сек. Корректная эксплуатация требует периодической полной разрядки АКБ и периодической (один раз в два мес.) – подзарядки, независимо от не вовлечения изделия в работу.
Для контроля состояния БАП 1.3 предусмотрены индикаторные светодиоды (красный, зеленый, желтый) и кнопка тестирования. Стальной корпус изделия ударопрочен. Степень защиты – IP20. Использование блока требует наличия в осветительном приборе драйвера.
Блок предназначен для обеспечения бесперебойной работы светодиодных светильников. Высококачественный Ni-Cd аккумулятор выдерживает от 500 до 1000 полных циклов срабатываний аварийного режима. Корпус из качественной стали. Световой индикатор режимов и кнопка тестирования, позволяет оперативно получать информацию о режиме работы блока.
Технические параметры
Ток на выходе | 25 мА |
Время работы в аварийном режиме | > 180 мин. |
Ток потребления в режиме зарядки | 0,017 A |
Ток потребления при заряженной батарее | 0,017 A |
Ток заряда батареи | 0,8-1,1 A |
Ток на выходе | 0,025 A |
Диапазон выходного напряжения | 14,9-48 В |
Коэффициент мощности | 0,8 |
Время полного заряда | 24 ч. |
Защита от полного заряда/разряда | есть |
Защита от короткого замыкания | есть |
Гальваническая развязка | есть |
Тип аккумуляторной батареи | 6 В 2,5 Ач (Ni-Cd) |
Время срабатывания аварийного режима | ≤ 0,25 сек. |
Размер блока | 178x38х29 мм |
Размер аккумуляторной батареи | 285х25 мм |
Монтаж и эксплуатация блока аварийного питания

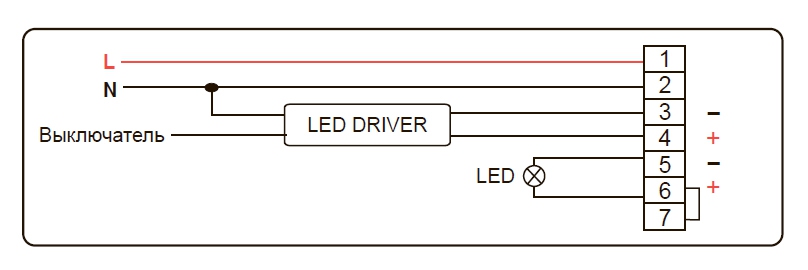

Схема подключения
L - фаза N - ноль LED DRIVER - светодиодный драйвер LED - источник света |
Преимущество блока
Популярный и доступный БАП для самых ходовых моделей светильников.
Внимание!
- Периодически разряжайте батарею до конца (отключите питание в сети и позвольте батарее полностью разрядиться).
- Данный блок питания соединять с источниками света напрямую без драйвера запрещено.
- Не открывайте БАП самостоятельно в случае его поломки. Пожалуйста, обратитесь к профессионалам для тестирования.
- Не оставляйте блок в течение двух месяцев без подзарядки, даже если он не используется, так как это приведёт к сокращению срока службы аккумулятора.
- Не допускайте короткого замыкания изделия.
Гарантийные обязательства
Гарантийный срок эксплуатации светильников – 1 год со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.
