ОККф Опоры круглоконические несиловые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 3-12 м |
| Вес: | 22-175 кг |
| Верхний диаметр: | 60-75 мм |
| Нижний диаметр: | 93-207 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОККф |
Производитель «Пересвет», Россия
Хорошая цена*:
3 836 до 36 680
руб
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

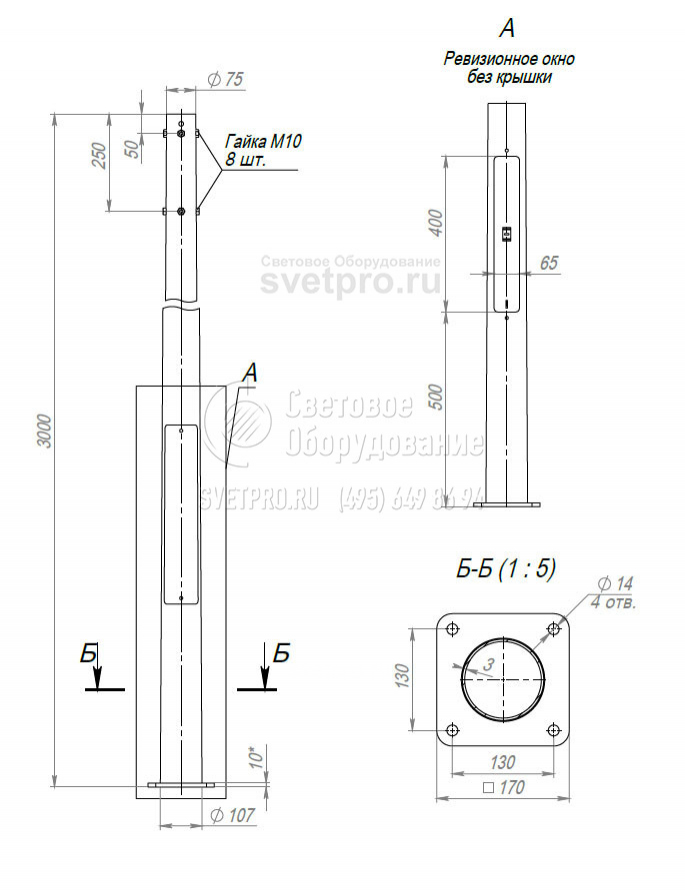

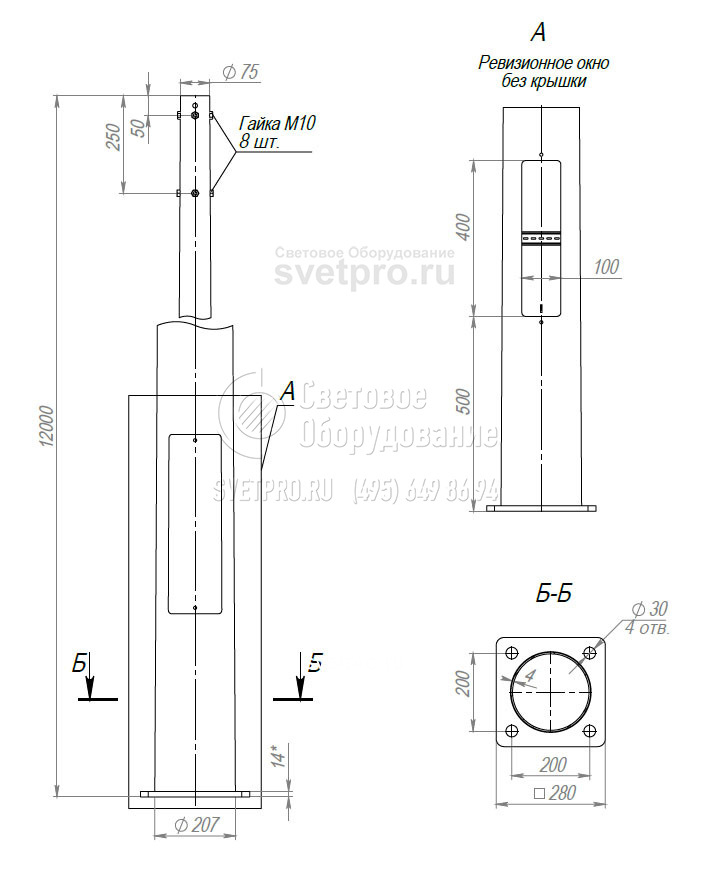

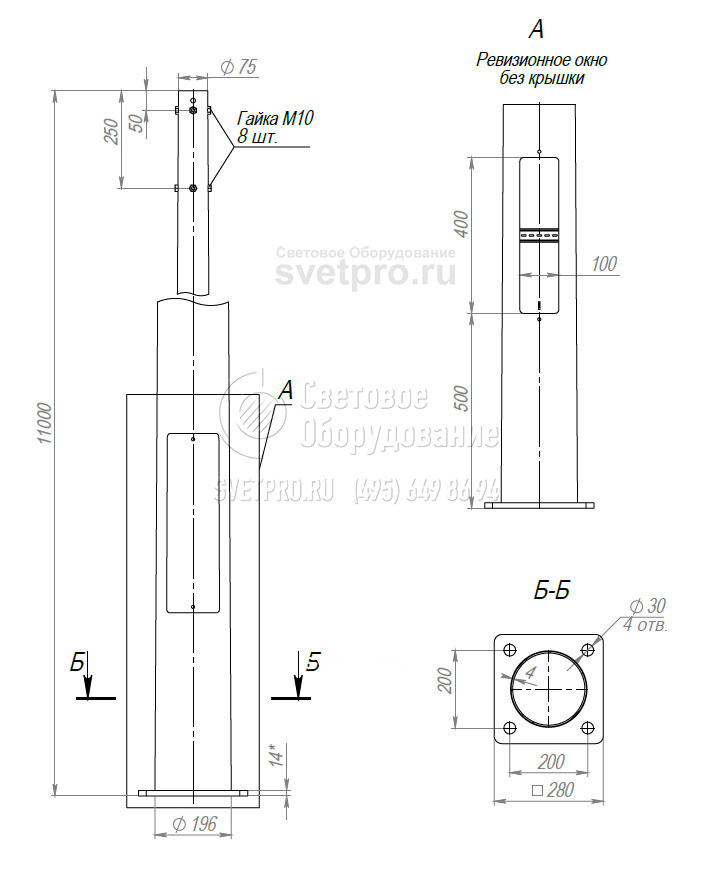

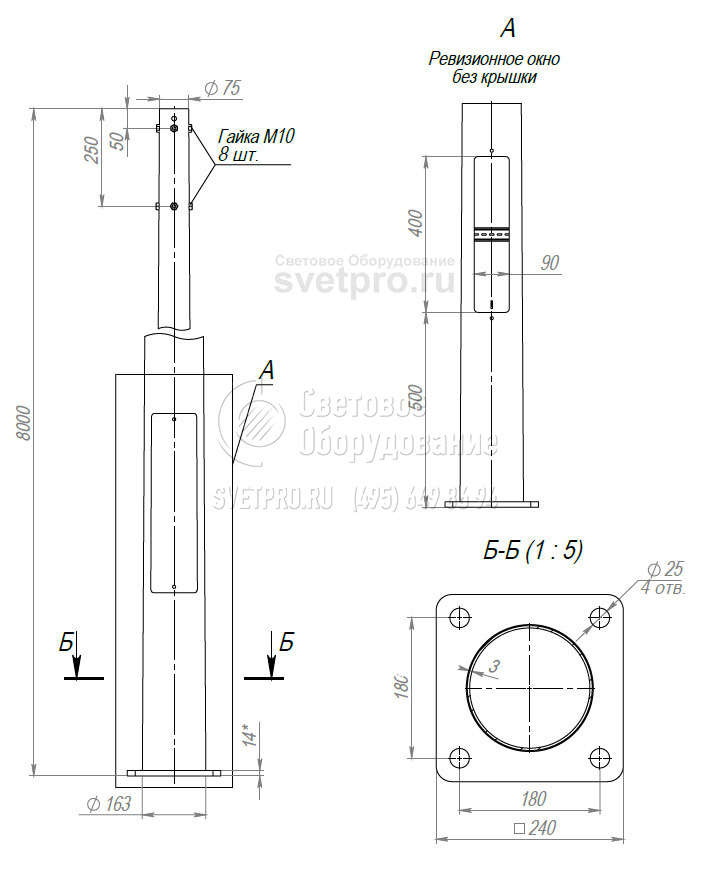

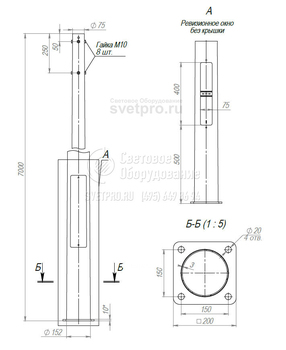

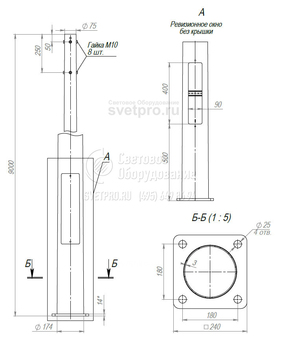

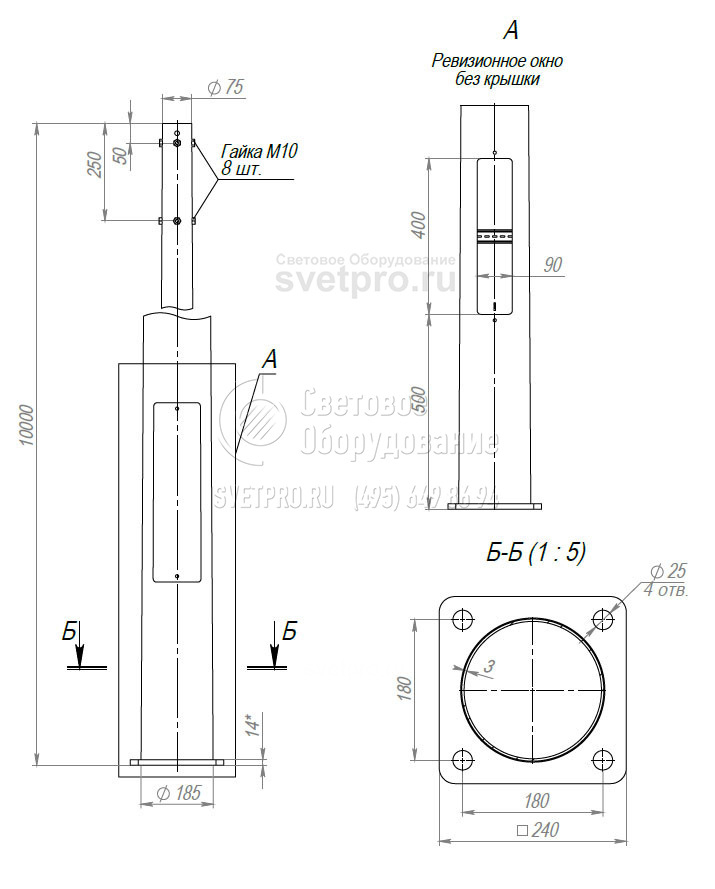

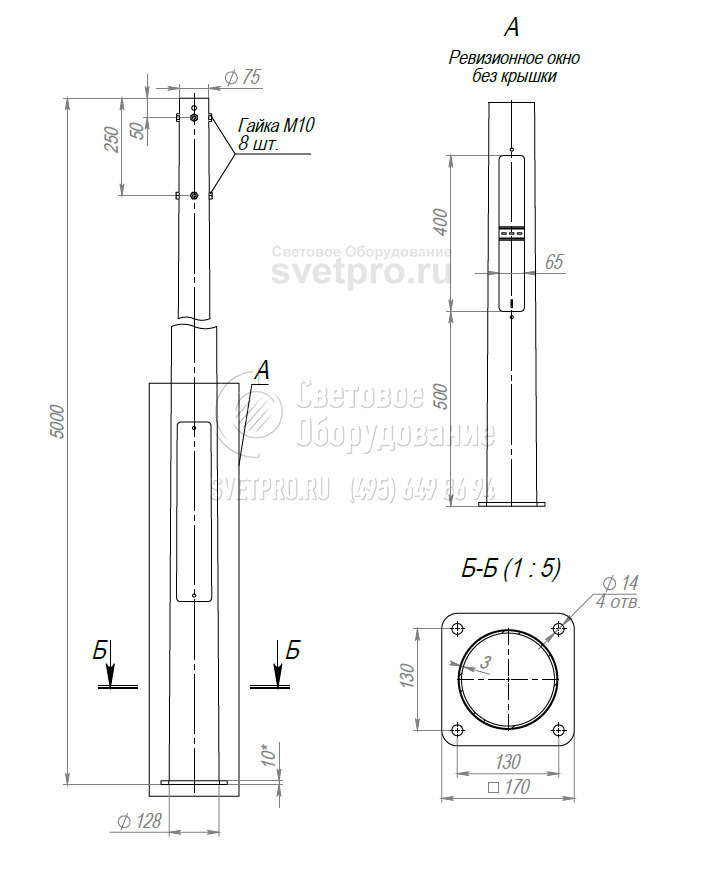

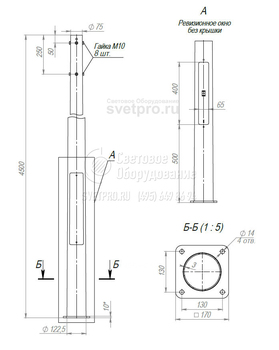

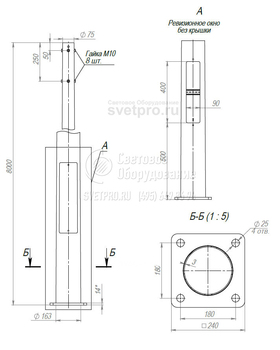

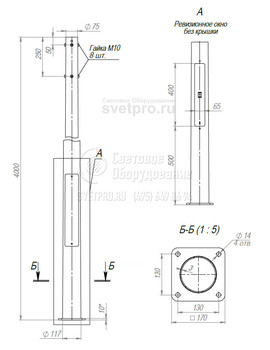

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | ||||||||||||
| ОККф-3 | 3 836 ₽ | 3 | 93 | 60 | 170/130 | 14 | 4 | 65 | К80 | 18,3 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,23 | 0,07 | 0,1 |
| ОККф-4 | 5 282 ₽ | 4 | 104 | 60 | 170/130 | 14 | 4 | 65 | К80 | 25,2 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,3 | 0,08 | 0,13 |
| ОККф-4,5 | 7 336 ₽ | 4 | 122.5 | 75 | 170/130 | 14 | 4 | 65 | К80 | 35 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,3 | 0,08 | 0,13 |
| ОККф-5 | 6 896 ₽ | 5 | 115 | 60 | 170/130 | 14 | 4 | 65 | К80 | 32,9 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,32 | 0,09 | 0,13 |
| ОККф-6 | 10 187 ₽ | 6 | 141 | 75 | 200/150 | 20 | 4 | 75 | К80 | 48,6 | ЗДФ-0,108-1,5 (К200-150-4х20) | 0,38 | 0,1 | 0,12 |
| ОККф-7 | 12 345 ₽ | 7 | 152 | 75 | 200/150 | 25 | 4 | 75 | К80 | 58,9 | ЗДФ-0,133-1,5 (К200-150-4х25) | 0,84 | 0,11 | 0,25 |
| ОККф-8 | 14 924 ₽ | 8 | 163 | 75 | 240/180 | 25 | 4 | 90 | К80 | 71,2 | ЗДФ-0,159-2,0 (К240-180-4х25) | 0,9 | 0,12 | 0,23 |
| ОККф-9 | 17 753 ₽ | 9 | 174 | 75 | 240/180 | 25 | 4 | 90 | К80 | 84,7 | ЗДФ-0,159-2,0 (К240-180-4х25) | 1,15 | 0,14 | 0,27 |
| ОККф-10 | 20 394 ₽ | 10 | 185 | 75 | 240/180 | 25 | 4 | 100 | К80 | 97,3 | ЗДФ-0,159-2,0 (К240-180-4х25) | 1,24 | 0,17 | 0,25 |
| ОККф-11 | 31 314 ₽ | 11 | 196 | 75 | 280/200 | 30 | 4 | 100 | К80 | 149,4 | ЗДФ-0,168-2,5 (К280-200-4х30) | 1,4 | 0,19 | 0,27 |
| ОККф-12 | 34 836 ₽ | 12 | 207 | 75 | 280/200 | 30 | 4 | 100 | К80 | 166,2 | ЗДФ-0,168-2,5 (К280-200-4х30) | 1,57 | 0,21 | 0,26 |
H - высота
А/В - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОККф - опоры круглоконические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол круглоконической опоры освещения выполнен из листового металла, имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций.
Конструкция опоры
Ствол круглоконической опоры выполнен из листового металла. Имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций. Круглое сечение стоек опор делает их более подходящими для использования со светильниками венчающего типа и декоративными кронштейнами.

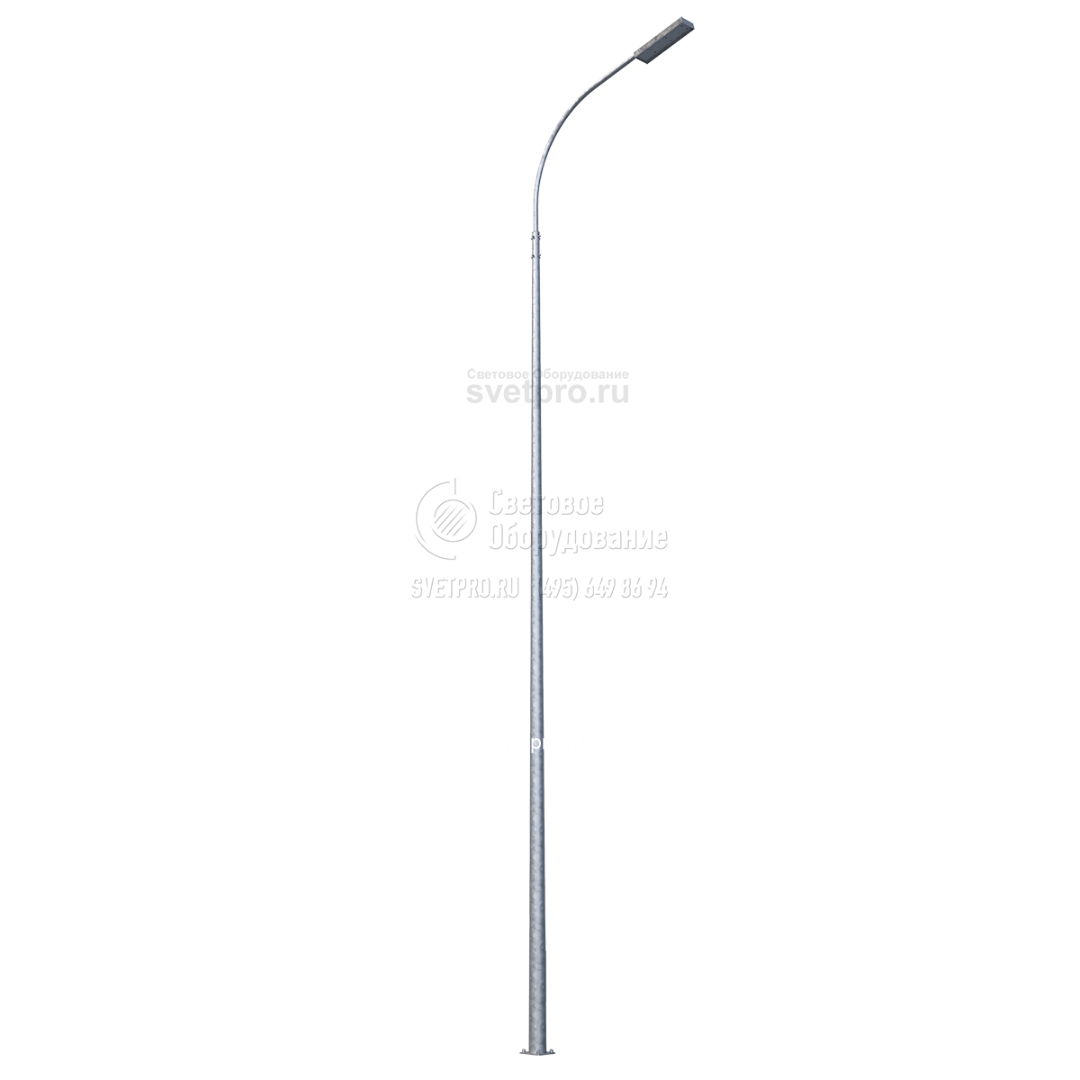

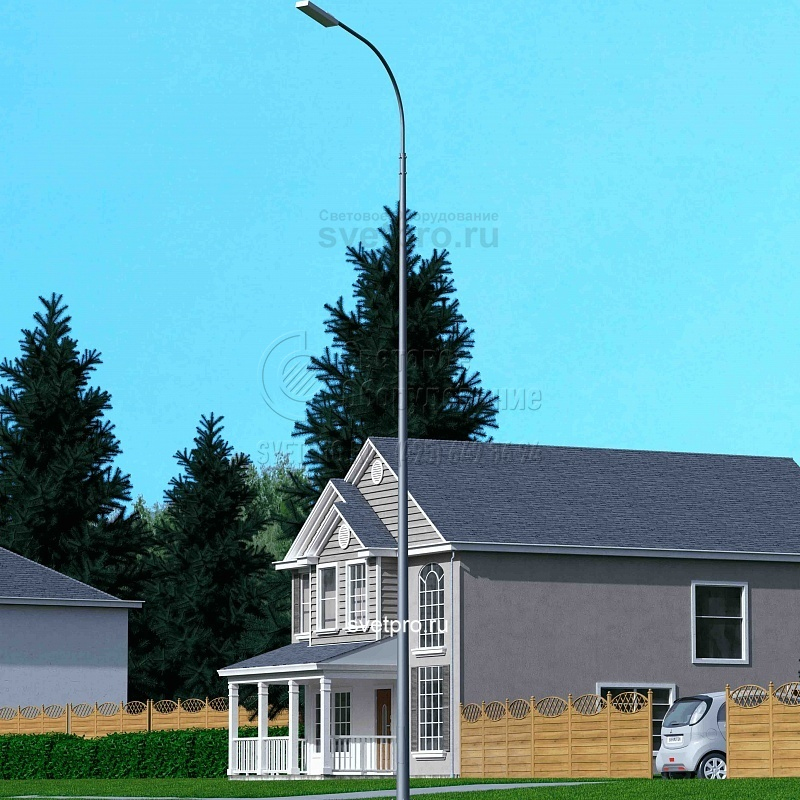

Фотогалерея
-
