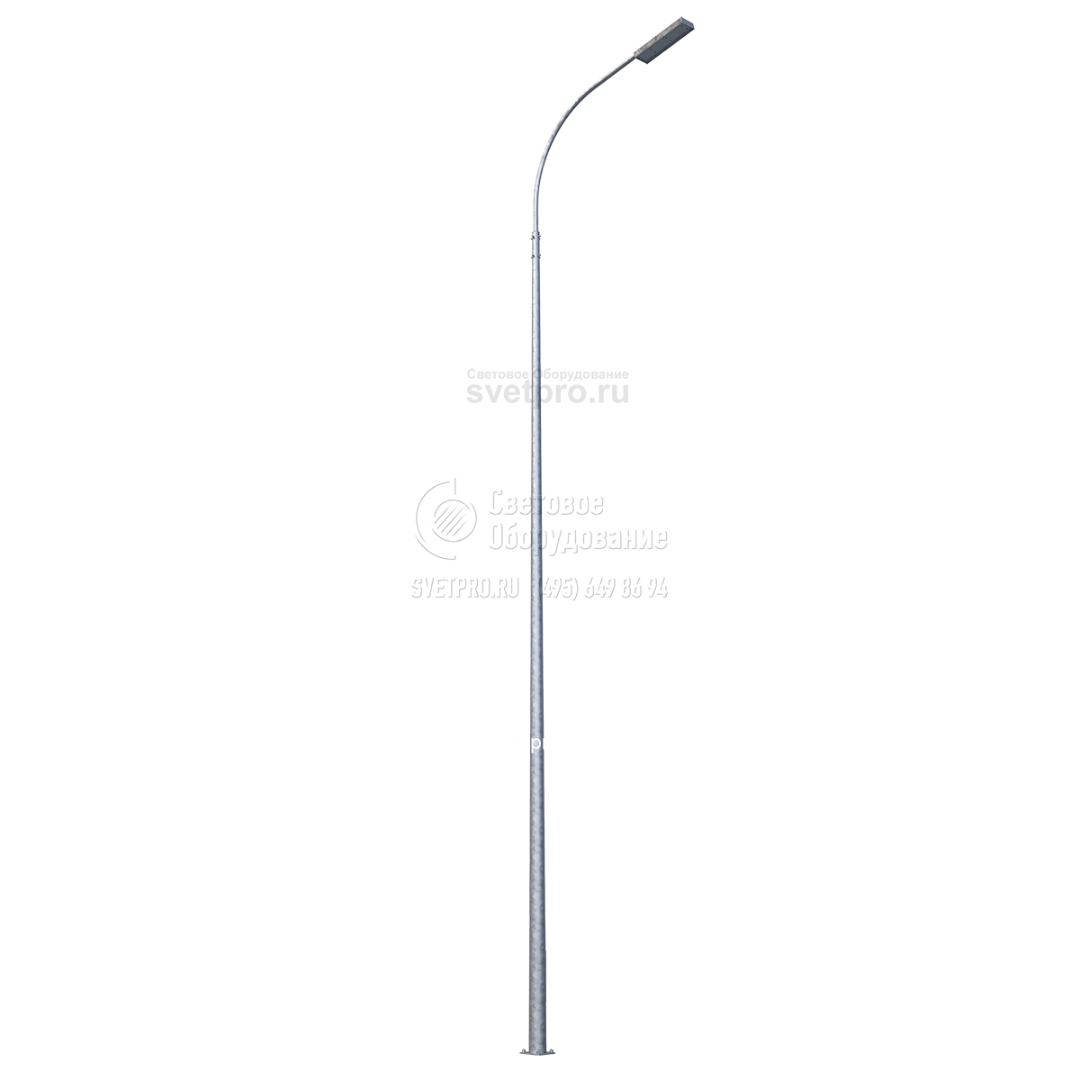

ОККф-5 Опоры круглоконические несиловые фланцевые
| Область применения: |
|
| Назначение: |
|
Цена*:
11 766
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Высота: | 5 м |
| Вес: | 40 кг |
| Верхний диаметр: | 60 мм |
| Нижний диаметр: | 115 мм |
| Нагрузка на опору: | менее 300 кг |
| Артикул производителя: | ОККф-5 |
Производитель «Пересвет», Россия
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | ||||||||||||
| ОККф-5-ц | 11 766 ₽ | 5 | 115 | 60 | 170/130 | 14 | 4 | 65 | К80 | 40 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,32 | 0,09 | 0,13 |
| ОККф-5-ц+по | 11 766 ₽ | 5 | 115 | 60 | 170/130 | 14 | 4 | 65 | К80 | 40 | ЗДФ-0,108-1,2 (К170-130-4х14) | 0,32 | 0,09 | 0,13 |
H - высота
А/В - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
как выбрать опору?

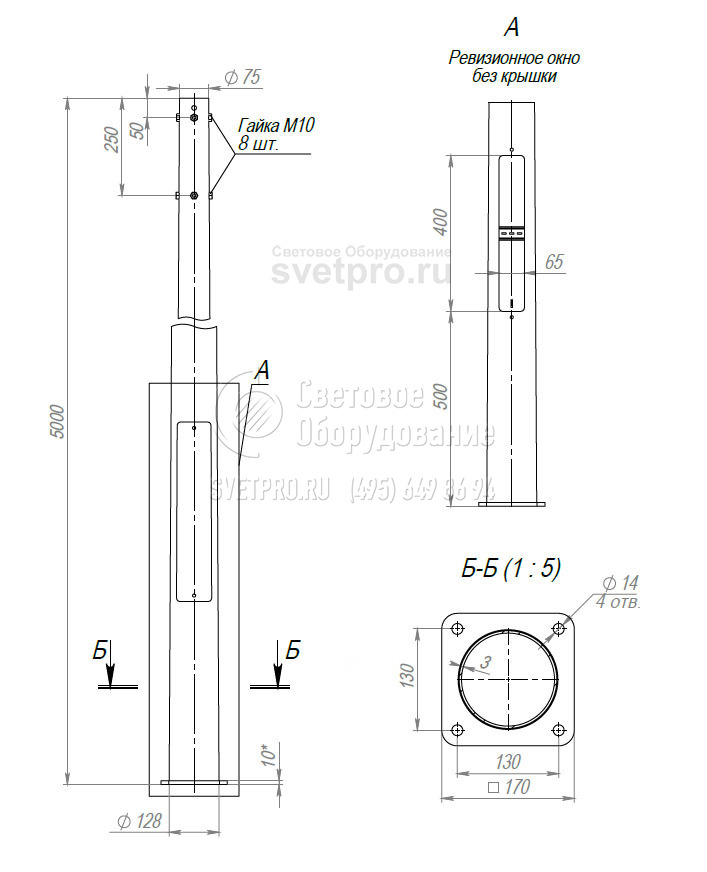

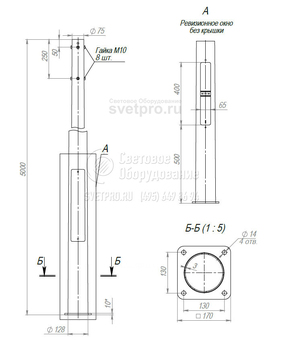

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
ОККф - опоры круглоконические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол круглоконической опоры освещения выполнен из листового металла, имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций.

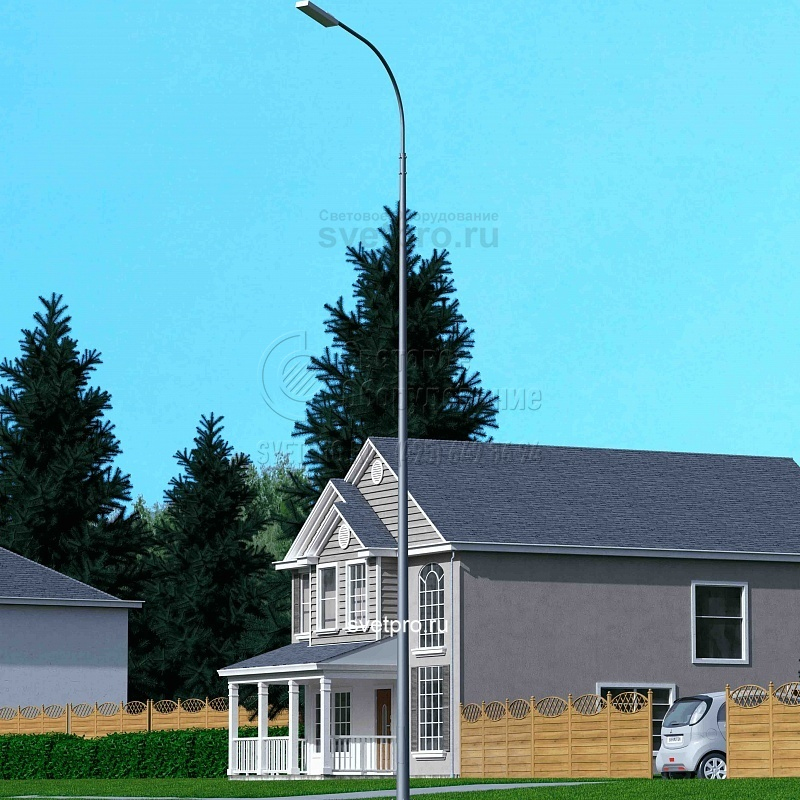

Фотогалерея
-
