ОКСГп Опоры контактной сети прямостоечные
| Область применения: |
|
| Назначение: |
|
| Высота: | 9 м |
| Вес: | 340-1106 кг |
| Верхний диаметр: | 168-377 мм |
| Нижний диаметр: | 273-426 мм |
| Артикул производителя: | ОКСГп |
Производитель «Пересвет», Россия
Цена*:
от
100 011
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | h, м | P, кг | Посадочное место кронштейна | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ОКСГп-0,4-9-11,5 | 100 011 ₽ | 9 | 273 | 168 | 2,5 | 400 | О180 | 340 |
| ОКСГп-0,7-9-11,5 | 118 248 ₽ | 9 | 325 | 219 | 2,5 | 700 | О230 | 402 |
| ОКСГп-1,0-9-12 | 165 312 ₽ | 9 | 377 | 219 | 3 | 1000 | О285 | 562 |
| ОКСГп-1,5-9-12 | 216 494 ₽ | 9 | 426 | 273 | 3 | 1500 | О285 | 736 |
| ОКСГп-1,8-9-12 | 225 025 ₽ | 9 | 426 | 273 | 3 | 1800 | О285 | 765 |
| ОКСГп-2,0-9-12 | 233 261 ₽ | 9 | 426 | 325 | 3 | 2000 | О285 | 793 |
| ОКСГп-2,5-9-12 | 254 440 ₽ | 9 | 426 | 325 | 3 | 2500 | О285 | 865 |
| ОКСГп-3,0-9-12 | 325 330 ₽ | 9 | 426 | 377 | 3 | 3000 | О285 | 1106 |
H - высота
h - подземная часть
P - нагрузка
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
ОКСГп - опоры контактной сети граненые прямостоечные совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Ствол силовой граненой опоры контактной сети выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами.
Конструкция опоры
Силовые опоры контактной сети изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных труб. В верхней части опоры выполнно отверстие для возможности ввода питающего кабеля к светильнику.

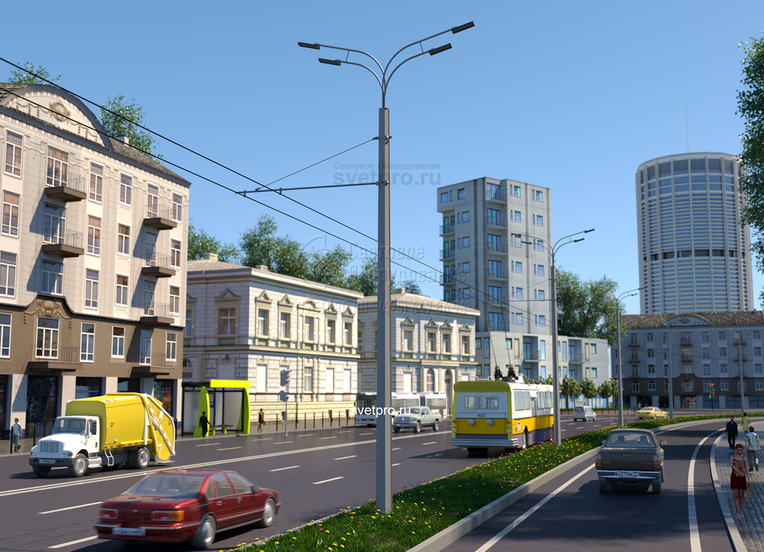

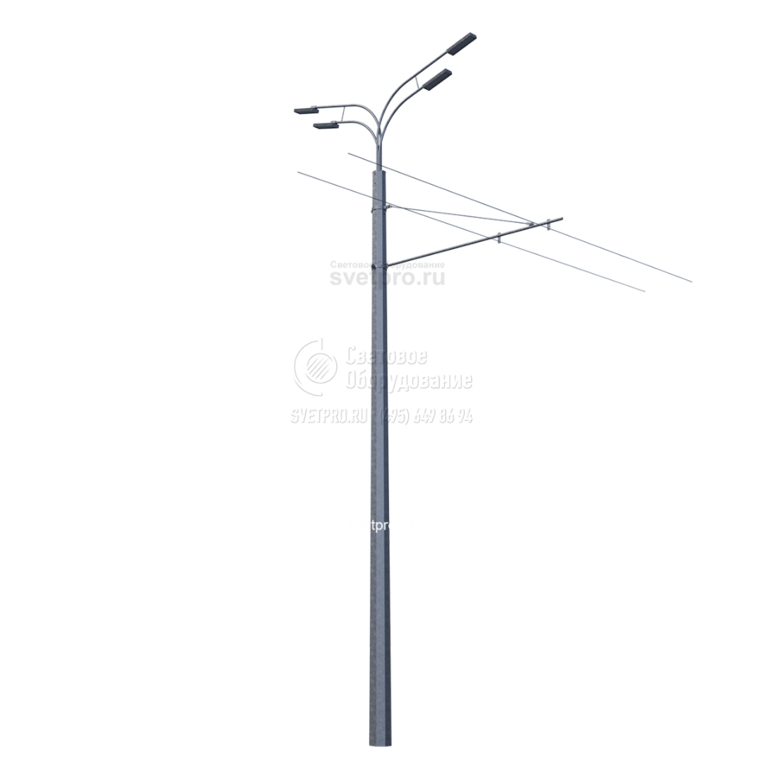

Фотогалерея
-
1. -
2.
