ОКСГп-0,4-9-11,5 Опоры контактной сети прямостоечные
Высота опоры, м
9
Цена*:
100 011
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ
ОКСГп - опоры контактной сети граненые прямостоечные совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Ствол силовой граненой опоры контактной сети выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Высота: | 9 м |
| Вес: | 340 кг |
| Тип: | |
| Верхний диаметр: | 168 мм |
| Нижний диаметр: | 273 мм |
| Текст на фото для фида: | |
| Нагрузка на опору: | 400 кг |
| Артикул производителя: | ОКСГп-0,4-9-11,5 |
Производитель «Пересвет», Россия
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | h, м | P, кг | Посадочное место кронштейна | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ОКСГп-0,4-9-11,5-01 | 100 011 ₽ | 9 | 273 | 168 | 2,5 | 400 | О180 | 340 |
| ОКСГп-0,4-9-11,5-02 | 100 011 ₽ | 9 | 273 | 168 | 2,5 | 400 | О180 | 340 |
H - высота
h - подземная часть
P - нагрузка
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ

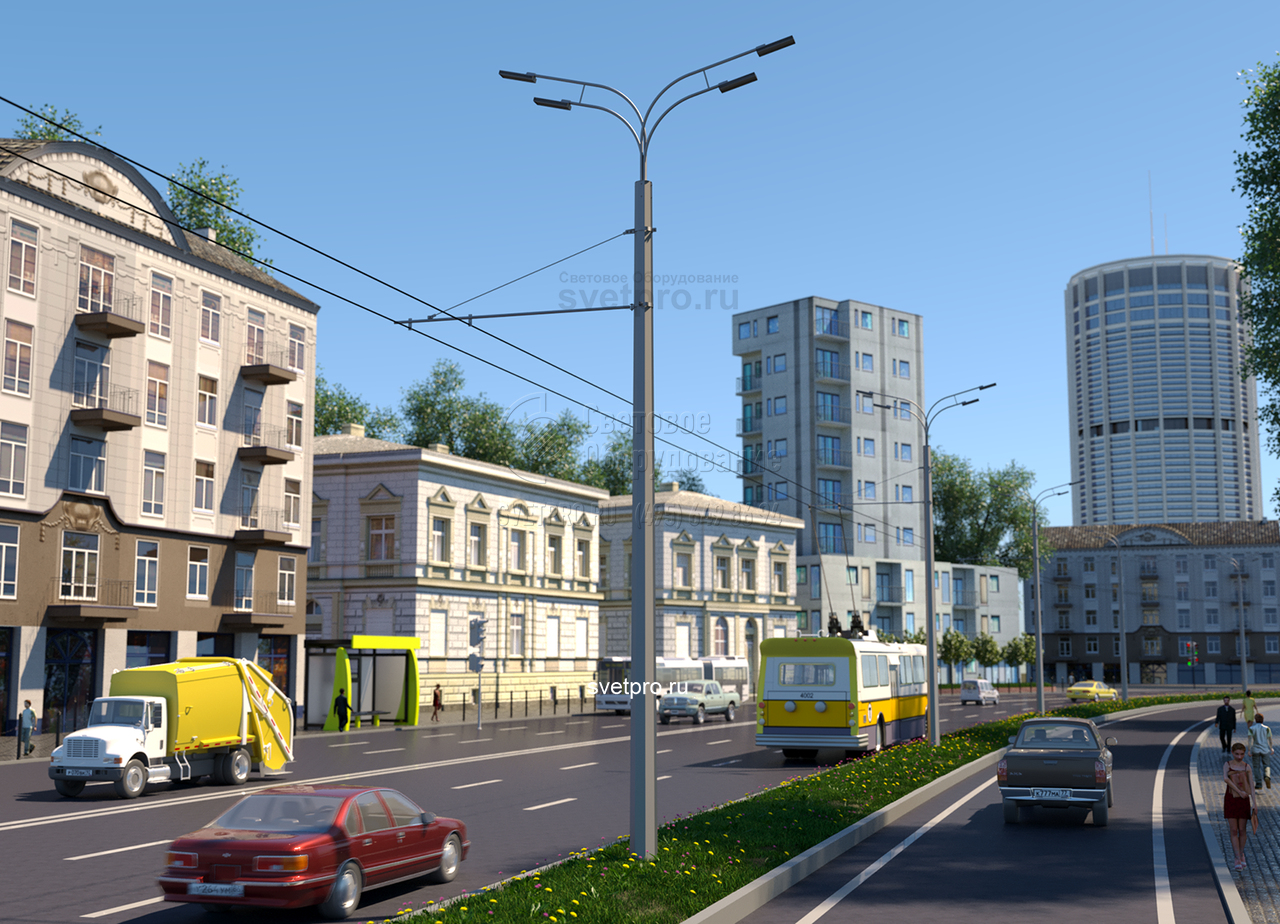

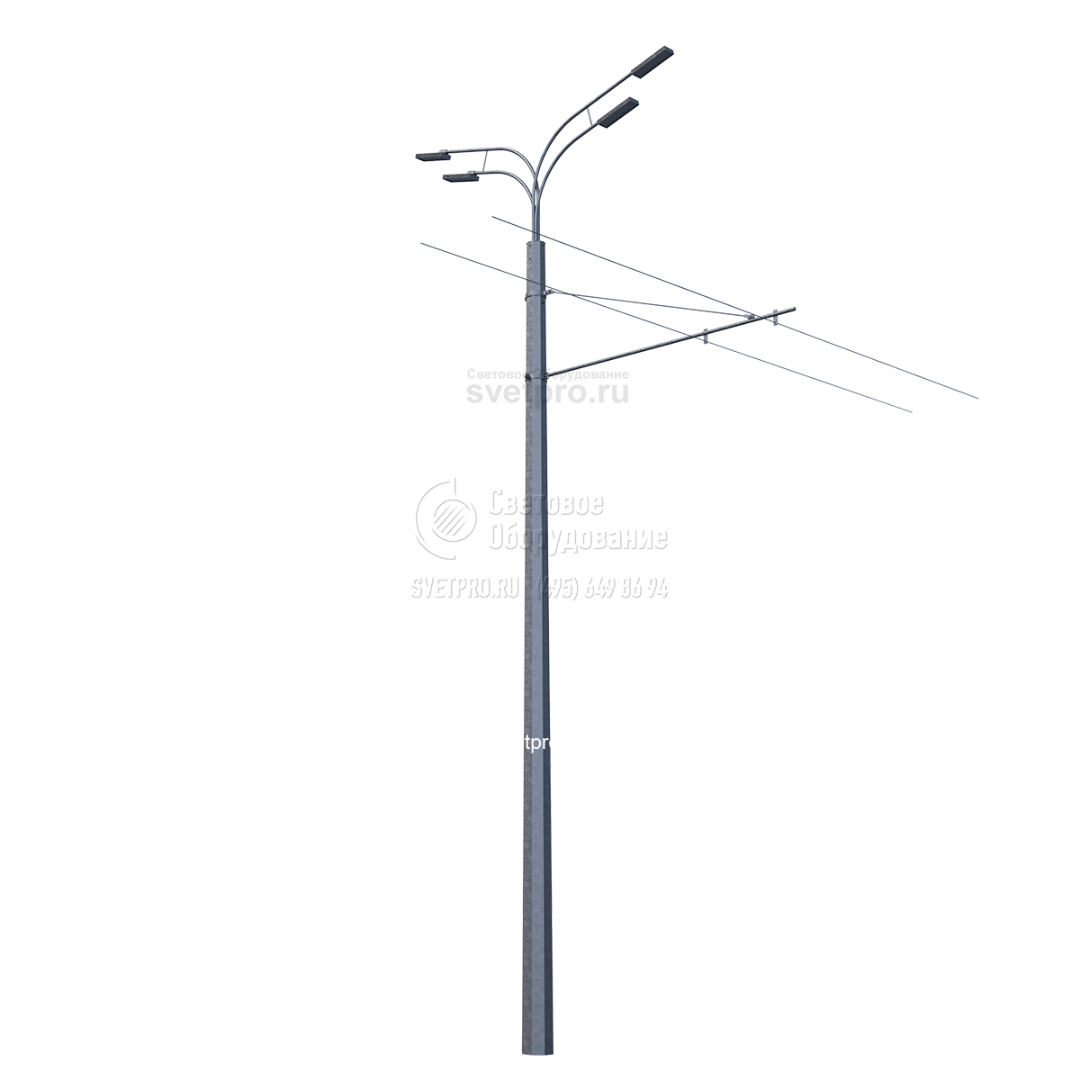

Фотогалерея
-
