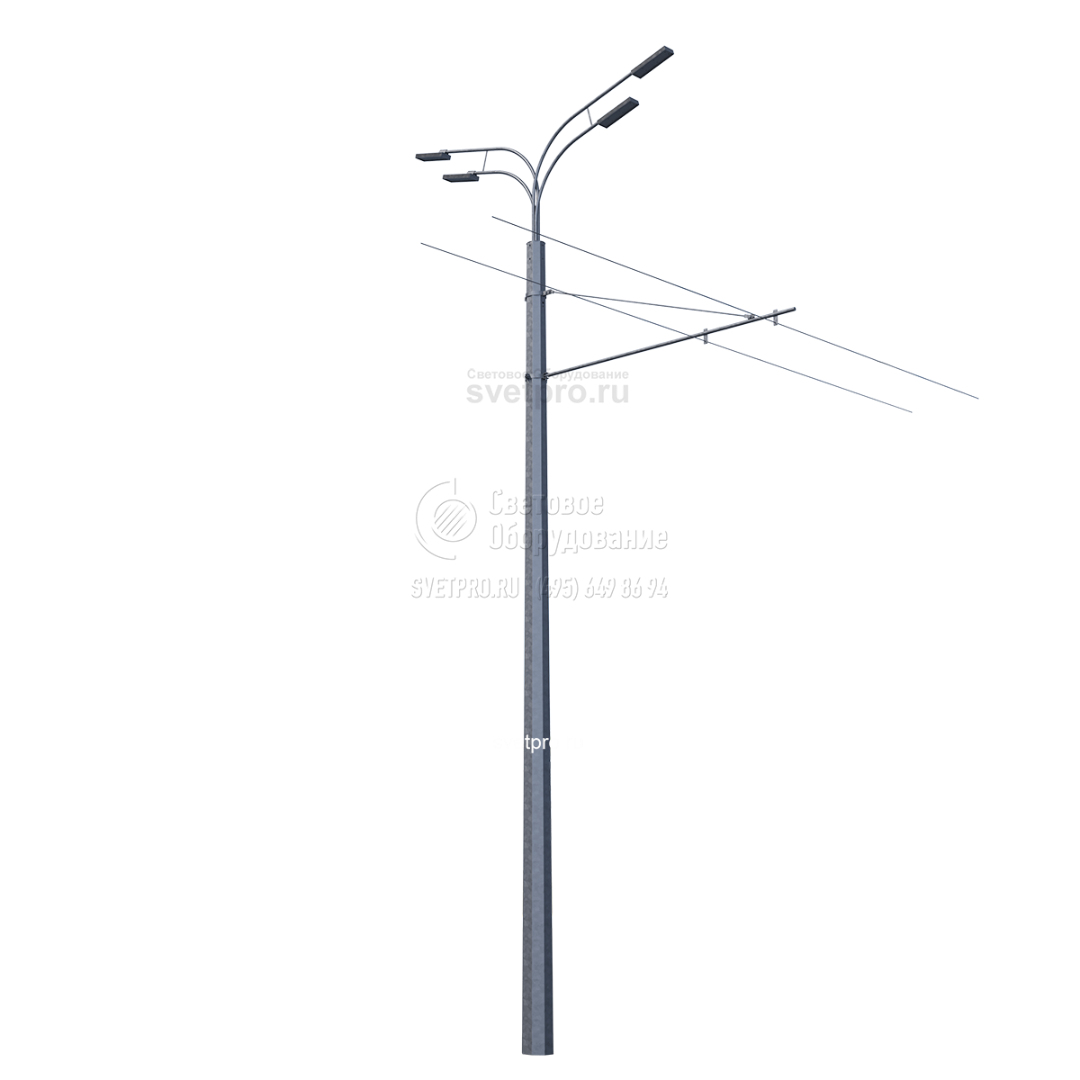

ОКСГп-1,8-9-12 Опоры контактной сети прямостоечные
Область применения: |
|
Назначение: |
|
Высота: | 9 м |
Вес: | 765 кг |
Верхний диаметр: | 273 мм |
Нижний диаметр: | 426 мм |
Нагрузка на опору: | 1800 кг |
Артикул производителя: | ОКСГп-1,8-9-12 |
Производитель «Пересвет», Россия
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | h, м | P, кг | Посадочное место кронштейна | Масса, кг |
---|---|---|---|---|---|---|---|
ОКСГп-1,8-9-12-01 | 9 | 426 | 273 | 3 | 1800 | О285 | 765 |
ОКСГп-1,8-9-12-02 | 9 | 426 | 273 | 3 | 1800 | О285 | 765 |
H - высота
h - подземная часть
P - нагрузка
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОКСГп - опоры контактной сети граненые прямостоечные совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Ствол силовой граненой опоры контактной сети выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами.

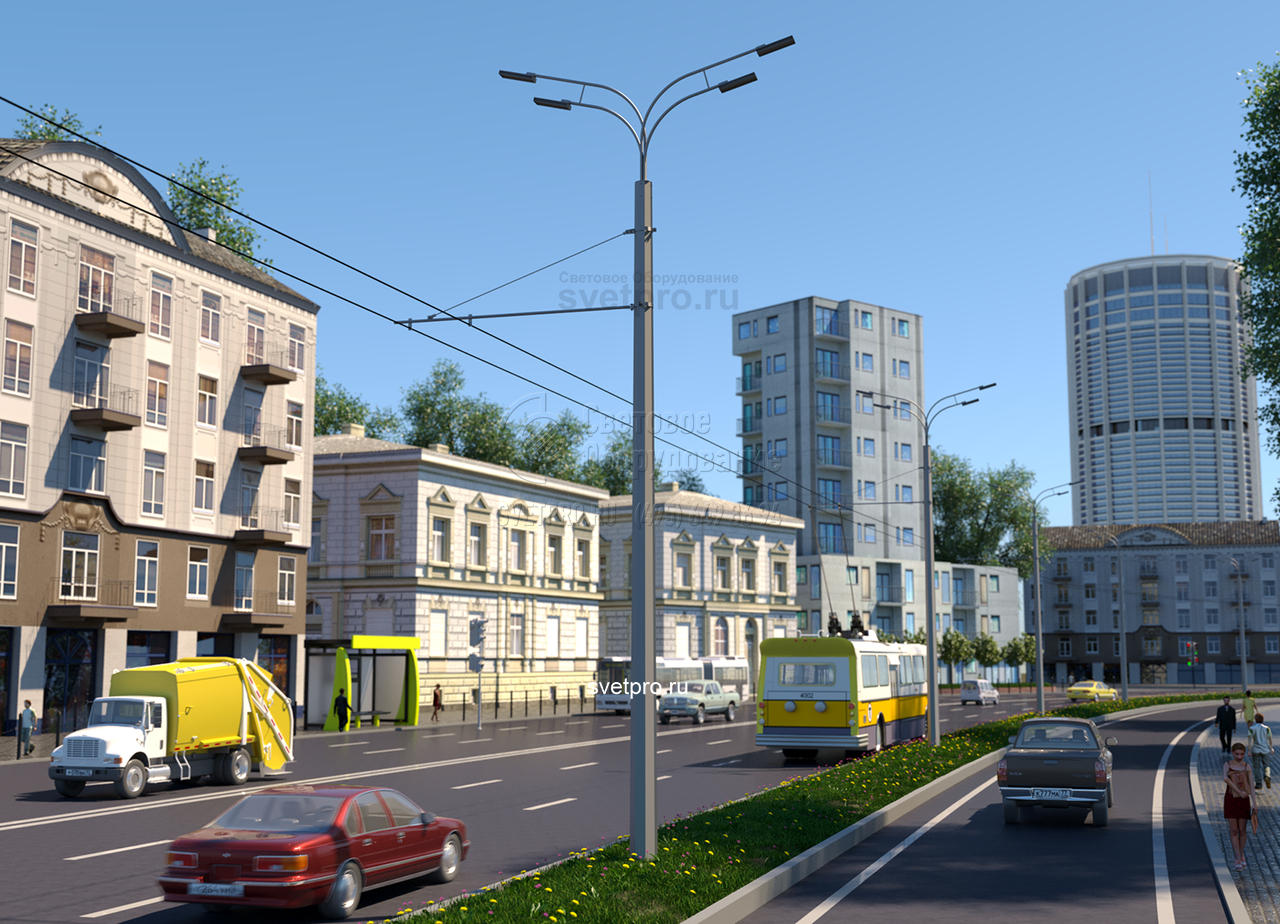

Фотогалерея
