ОКСТп Опоры контактной сети трубчатые прямостоечные
| Область применения: |
|
| Назначение: |
|
| Высота: | 9 м |
| Вес: | 540-1607 кг |
| Верхний диаметр: | 168-377 мм |
| Нижний диаметр: | 273-426 мм |
| Нагрузка на опору: | 400-3000 кг |
| Артикул производителя: | ОКСТп |
Производитель «Пересвет», Россия
Цена*:
от
158 841
руб
* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну
Мы работаем с ЭДО СБИС
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг |
|---|---|---|---|---|---|---|---|
| ОКСТп-0,4-9-11,5 | 164 565 ₽ | 9 | 273 | 168 | 2,5 | О180 | 540 |
| ОКСТп-0,7-9-11,5 | 201 135 ₽ | 9 | 325 | 219 | 2,5 | О230 | 660 |
| ОКСТп-1,0-9-12 | 269 704 ₽ | 9 | 377 | 219 | 3 | О285 | 885 |
| ОКСТп-1,5-9-12 | 312 064 ₽ | 9 | 426 | 273 | 3 | О285 | 1024 |
| ОКСТп-1,8-9-12 | 321 511 ₽ | 9 | 426 | 273 | 3 | О285 | 1055 |
| ОКСТп-2,0-9-12 | 334 920 ₽ | 9 | 426 | 325 | 3 | О285 | 1099 |
| ОКСТп-2,5-9-12 | 412 632 ₽ | 9 | 426 | 325 | 3 | О285 | 1354 |
| ОКСТп-3,0-9-12 | 489 733 ₽ | 9 | 426 | 377 | 3 | О285 | 1607 |
H - высота
h - подземная часть
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
как выбрать опору?

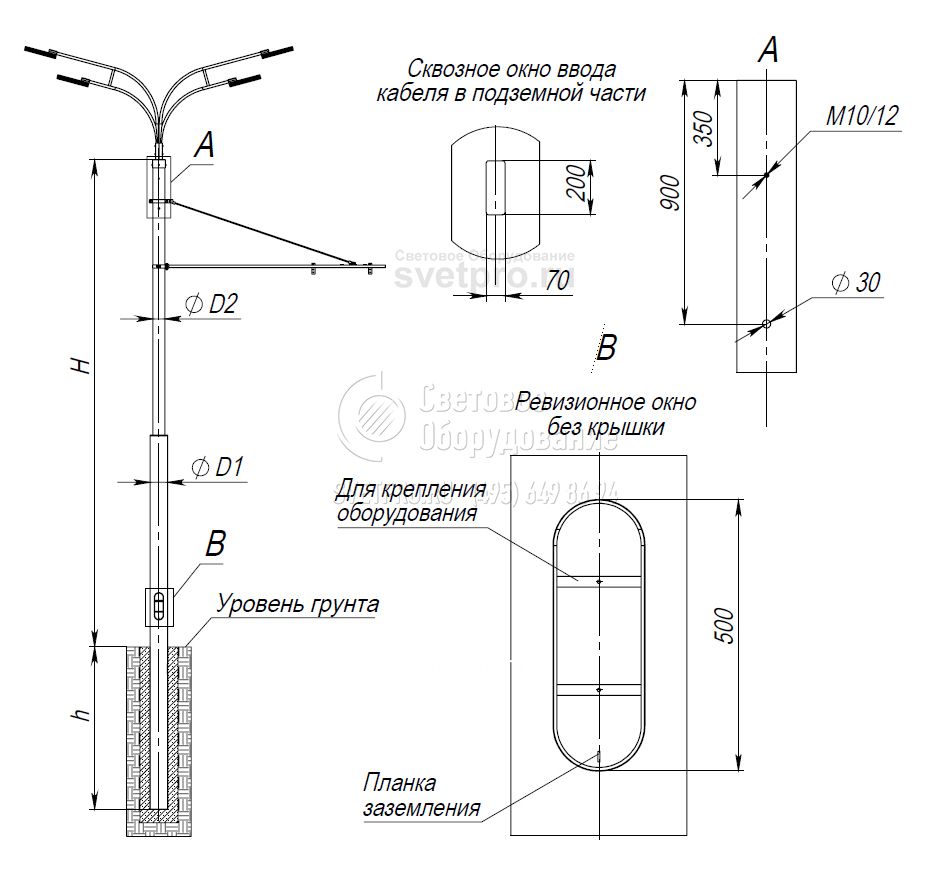

ГАБАРИТНЫЕ РАЗМЕРЫ
ОПИСАНИЕ
ОКСТп - опоры контактной сети трубчатые прямостоечные совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Трубчатые силовые опоры контактной сети изготавливаются двухсоставнями с поперечным сварным стыком в центральной части стойки из стальных труб. В верхней части опоры выполнено отверстие для возможности ввода питающего кабеля к светильнику.

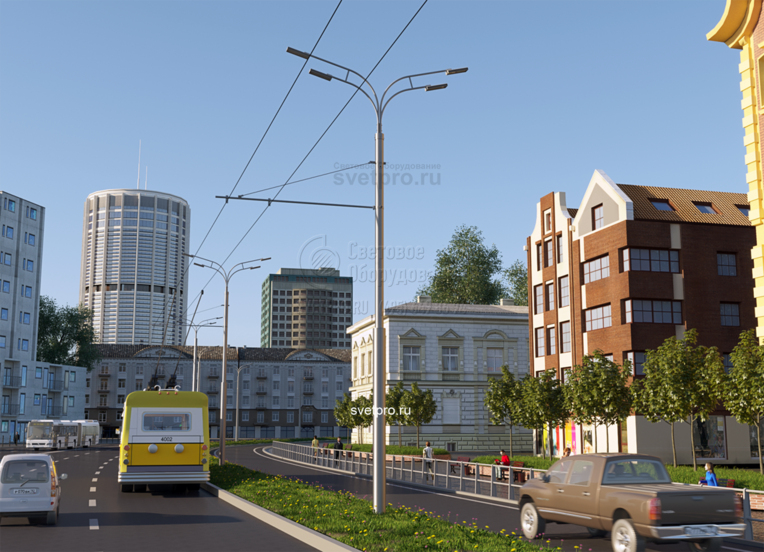

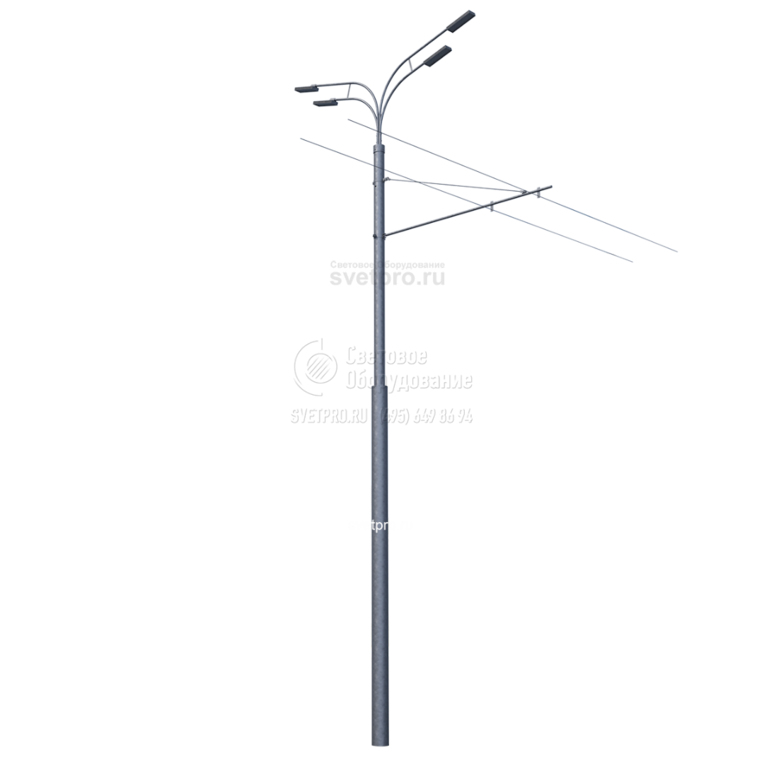

Фотогалерея
-
