ОКСТп-1,0-9-12 Опоры контактной сети трубчатые прямостоечные
| Область применения: |
|
| Назначение: |
|
ОПИСАНИЕ

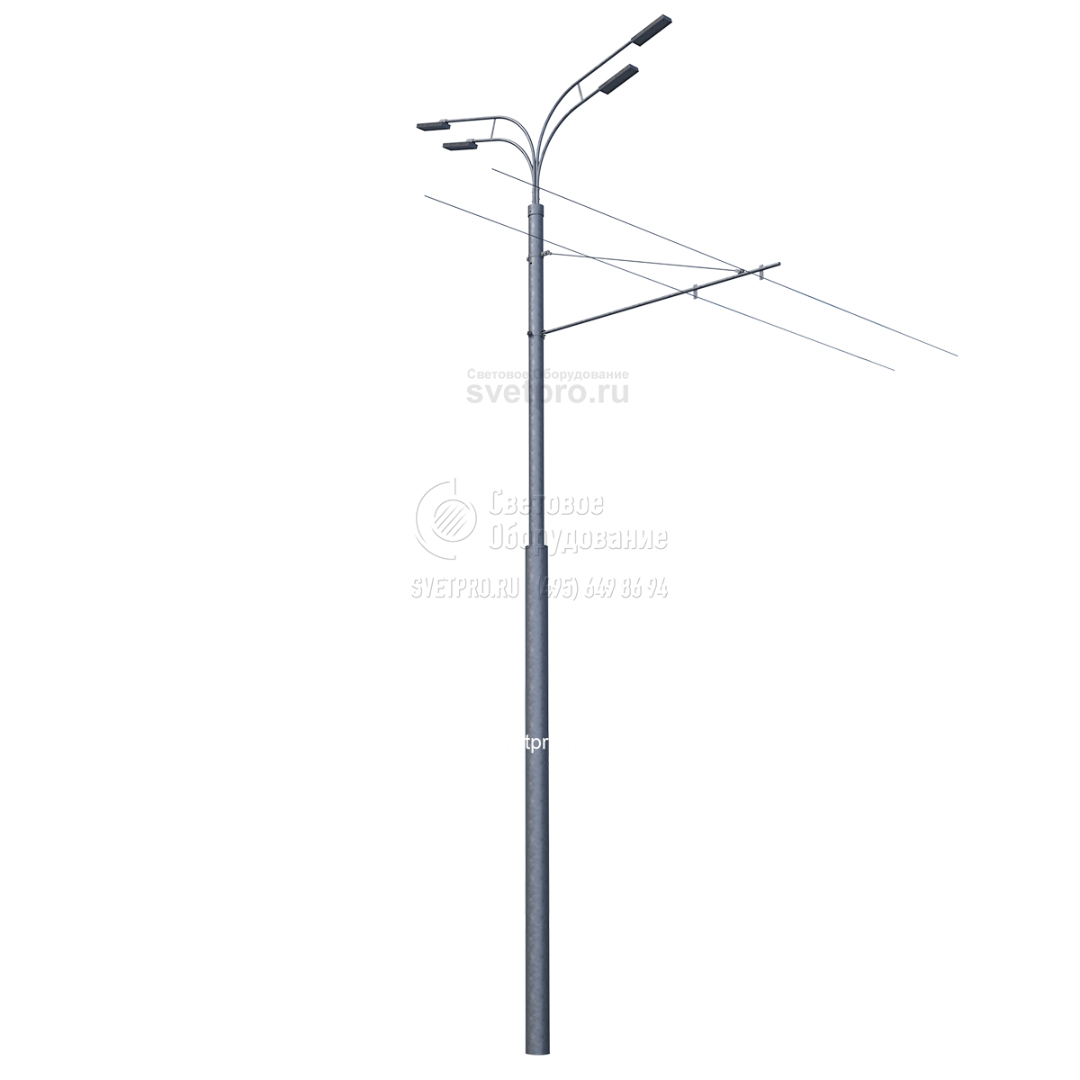

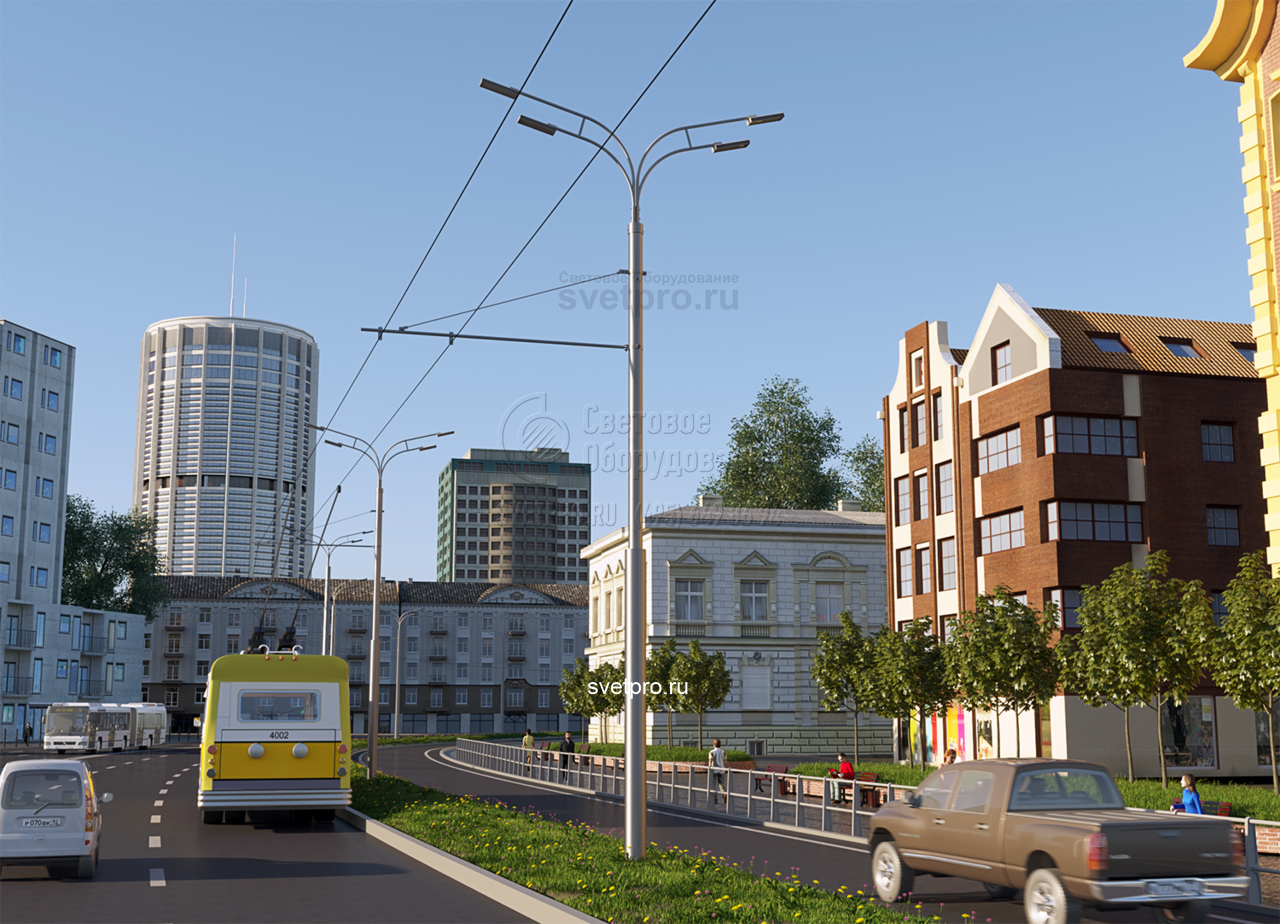

ОКСТп - опоры контактной сети трубчатые прямостоечные совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Трубчатые силовые опоры контактной сети изготавливаются двухсоставнями с поперечным сварным стыком в центральной части стойки из стальных труб. В верхней части опоры выполнено отверстие для возможности ввода питающего кабеля к светильнику.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Высота: | 9 м |
| Вес: | 885 кг |
| Тип: | |
| Верхний диаметр: | 219 мм |
| Нижний диаметр: | 377 мм |
| Артикул производителя: | ОКСТп-1,0-9-12 |
Производитель «Пересвет», Россия
Таблица кодов заказа
| Тип | Цена | Н, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг |
|---|---|---|---|---|---|---|---|
| ОКСТп-1,0-9-12-01 | 260 323 ₽ | 9 | 377 | 219 | 3 | О285 | 885 |
| ОКСТп-1,0-9-12-02 | 260 323 ₽ | 9 | 377 | 219 | 3 | О285 | 885 |
H - высота
h - подземная часть
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
