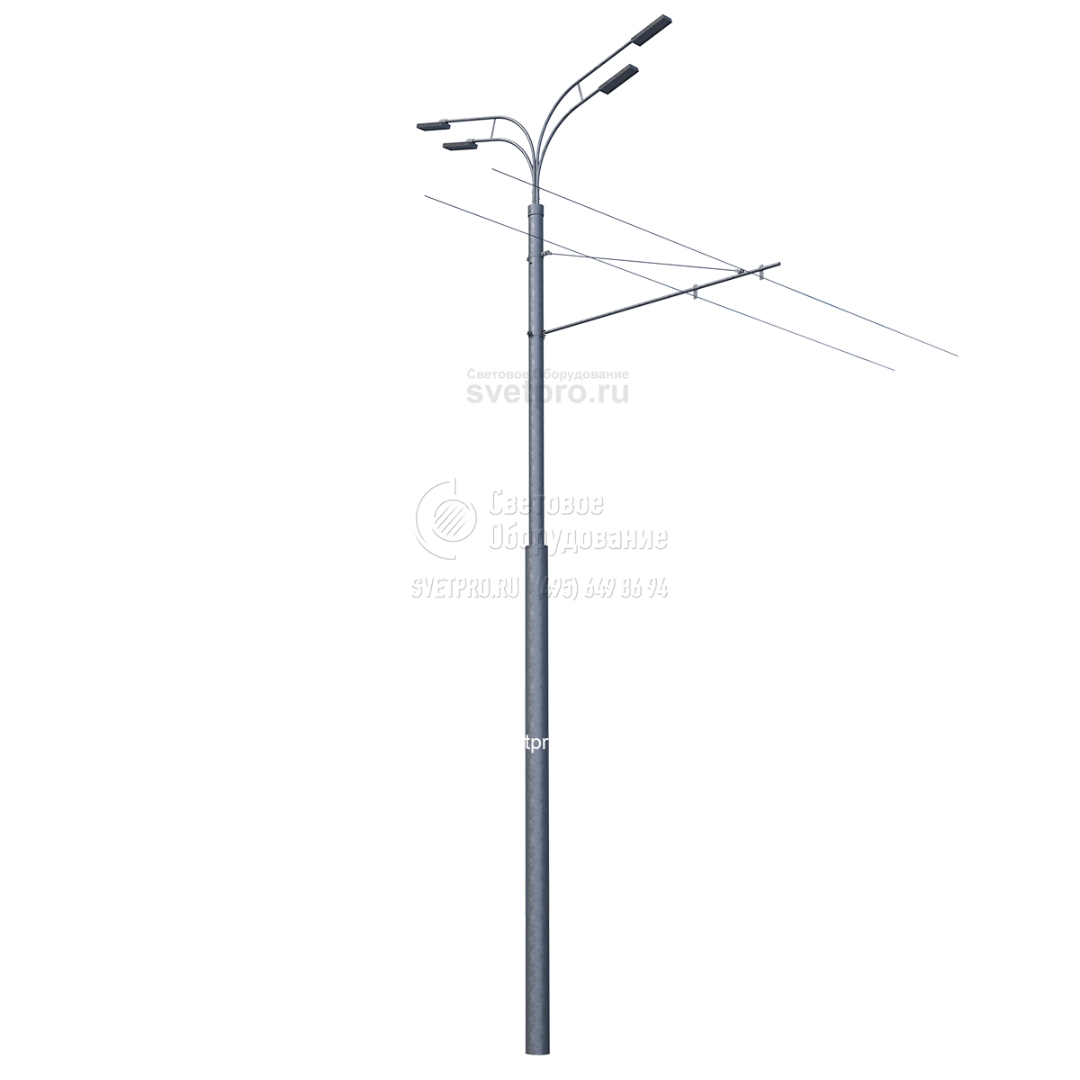

ОКСТп-1,8-9-12 Опоры контактной сети трубчатые прямостоечные
Область применения: |
|
Назначение: |
|
Высота: | 9 м |
Вес: | 1055 кг |
Верхний диаметр: | 273 мм |
Нижний диаметр: | 426 мм |
Артикул производителя: | ОКСТп-1,8-9-12 |
Производитель «Пересвет», Россия
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг |
---|---|---|---|---|---|---|
ОКСТп-1,8-9-12-01 | 9 | 426 | 273 | 3 | О285 | 1055 |
ОКСТп-1,8-9-12-02 | 9 | 426 | 273 | 3 | О285 | 1055 |
H - высота
h - подземная часть
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОКСТп - опоры контактной сети трубчатые прямостоечные совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Трубчатые силовые опоры контактной сети изготавливаются двухсоставнями с поперечным сварным стыком в центральной части стойки из стальных труб. В верхней части опоры выполнено отверстие для возможности ввода питающего кабеля к светильнику.

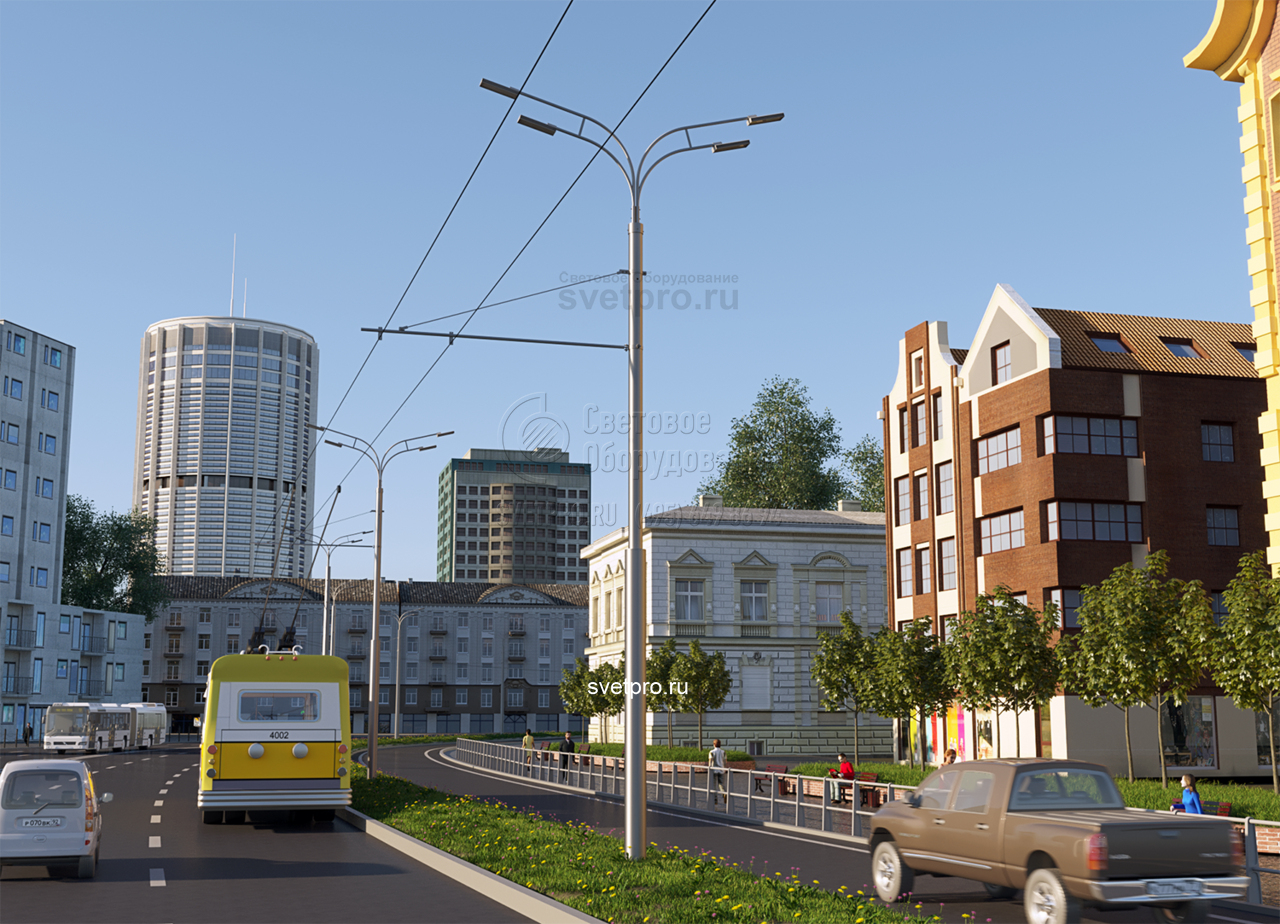

Фотогалерея
