ANTARES Светильник серии ANTARES
Область применения: |
|
Назначение: |
|
Мощность: | 8-11 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G5 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | II |
Класс защиты IP: | IP42 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ANTARES |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы ANTARES применяются для концентрации внимания на указательной информации в магазинах, торговых центрах, спортивных и развлекательных объектах, на предприятиях, в учебных заведениях.
Модель устанавливается настенно или встраивается в ниши, накладывается на потолочную плоскость или встраивается в нее. В перечень аксессуаров включены клипсы, декоративные рамки, пиктограммы, устройство дистанционного тестирования.
Изделие эксплуатируется с лампой Т5, отличающейся компактными размерами высоким качеством света. Наряду с ЭПРА в состав изделий модельного ряда может входить 1 или 2 аккумулятора, позволяющих обеспечить аварийный режим работы, длительностью 1 или 3 часа. Индикатор готовности к работе (полной зарядке) выведен на корпус. Управление работой обеспечивает TELEMANDO. Схемы подключения позволяют обеспечить режим постоянной подачи информации, включение при возникновении повышенной опасности, комбинированный режим. Потребляемая мощность: 8 или 11 Вт.
Для изготовления корпуса и рассеивателя светильника ANTARES применен поликарбонат. Материал наделен ударной и термической прочностью, устойчив к ультрафиолетовому излучению, сопровождающему образование света. Степень защиты – IP42.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ЭМС по ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
Светильник выпускается в исполнении УХЛ4 по ГОСТ 15150-69. Рабочая температура окружающей среды +0 - +40оС.
Комплект поставки
Светильник (с лампами), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Устанавливаются на стену/потолок или встраиваются в стену/потолок полностью и частично с помощью клипс ST 21. Встраиваемый вариант монтажа предусматривает также оформление светильника декоративной рамкой ST 26. Аксессуары (ST 21, ST 26) комплектуются отдельно.
Конструкция
Корпус светильника изготовлен из поликарбоната. На панель корпуса выведен светодиодный индикаторопределения работоспособности светильника.Контроль и управление аварийным освещением осуществляется с помощью устройства TELEMANDO. АКБ входят в комплект поставки.
Параметры
Температурный режим | от +0 до +40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
EMC | Да |
Ударопрочность | IK02/0,2 Дж |
AC/DC | Да |
Время работы, Ч. | 1, 3 |
Тип работы | централизованного электропитания, непостоянного действия, постоянного действия, комбинированный |

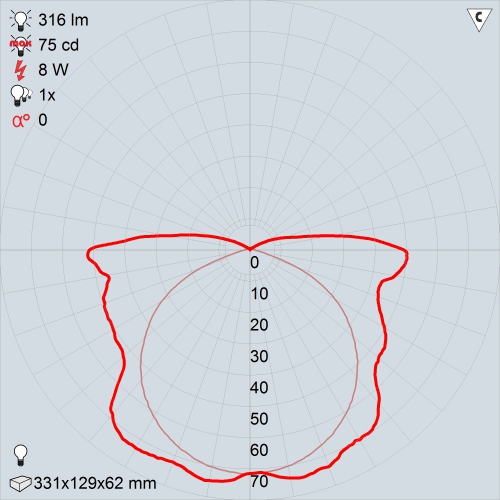

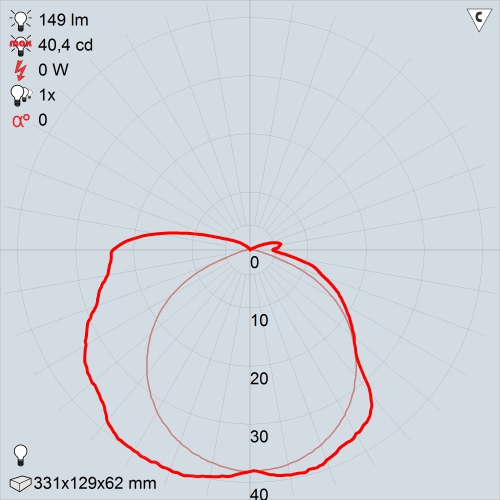

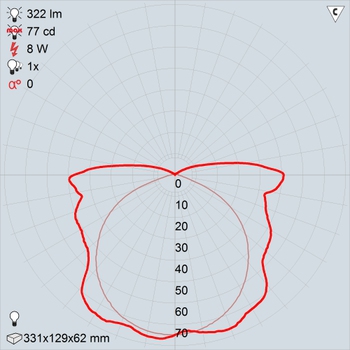

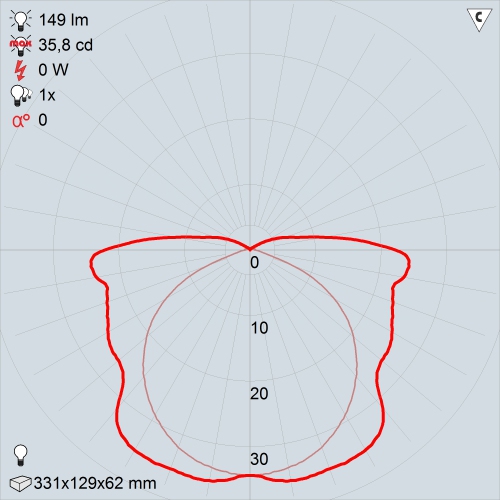

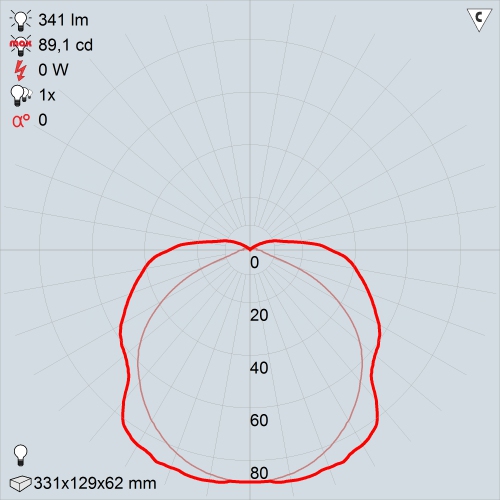

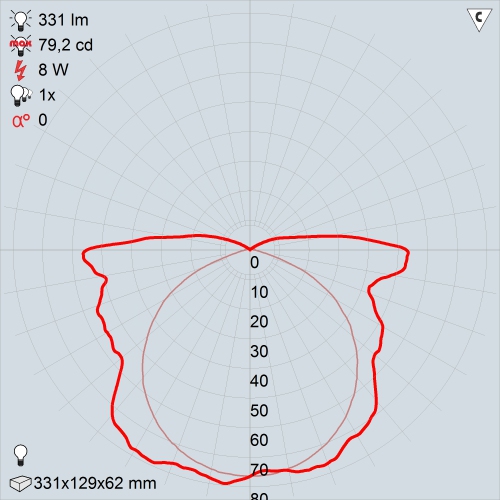

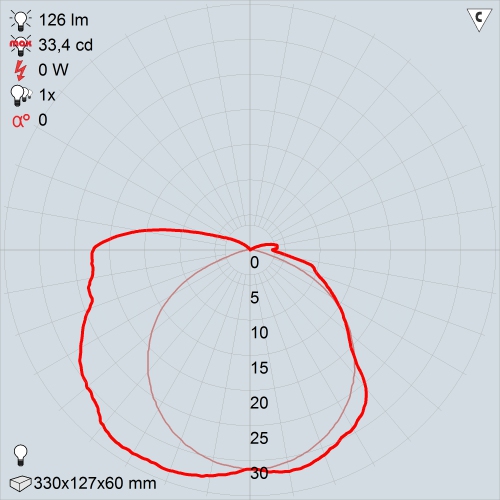

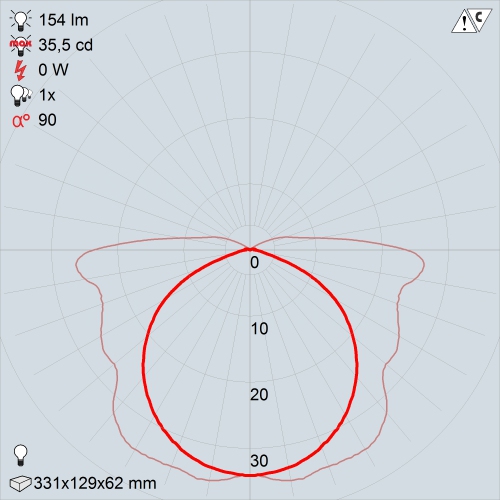

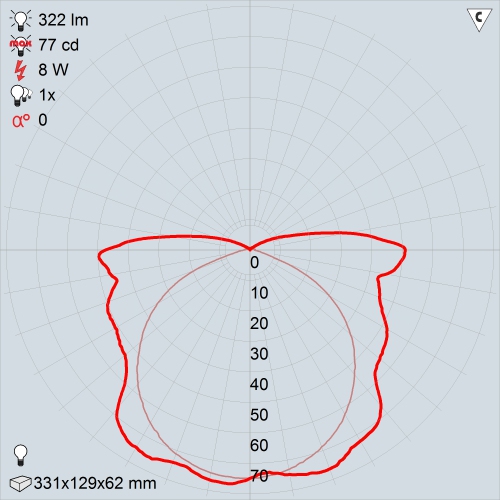

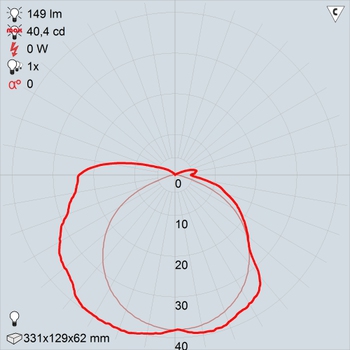

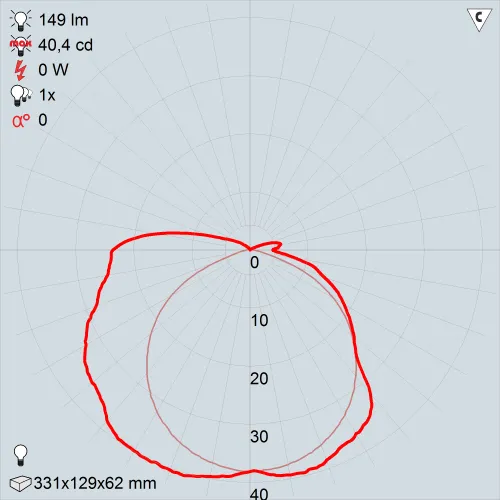

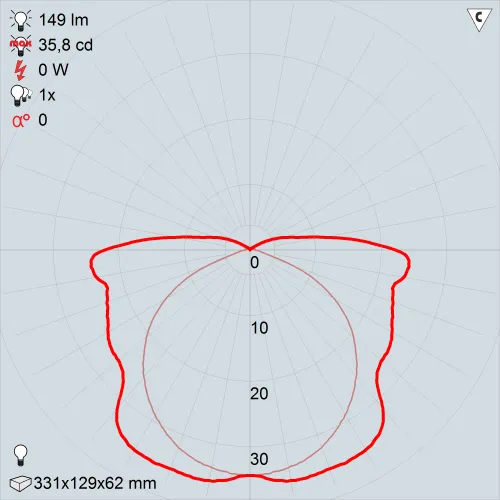

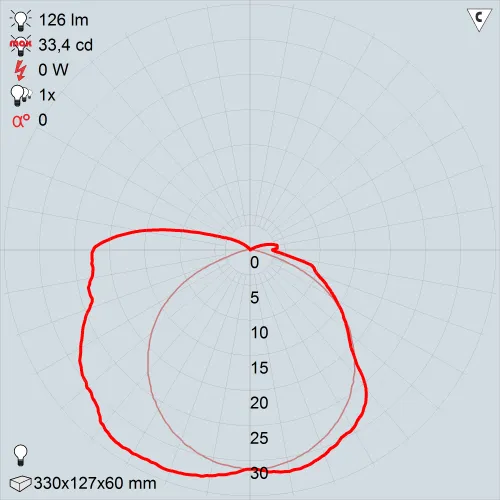

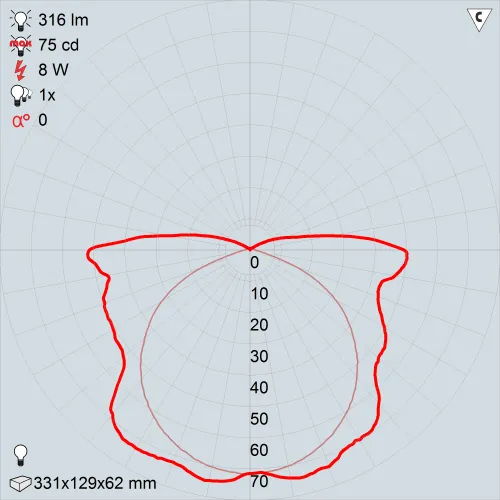

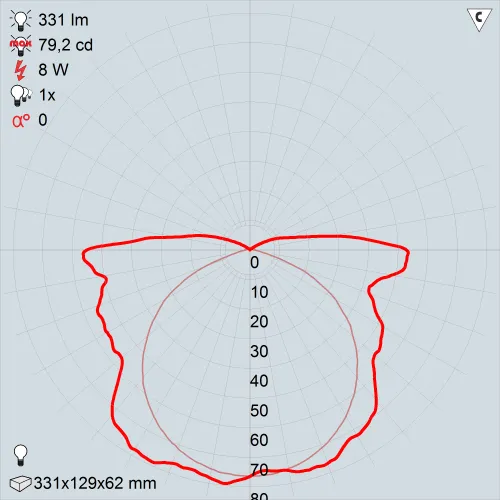

КСС
ANTARES 4200-8 | ANTARES 4221-8 | ANTARES 4223-8 | ANTARES AN 190 |
ANTARES AN 193 | ANTARES AN 400 | ANTARES ANC 190 | ANTARES ANC 193 |

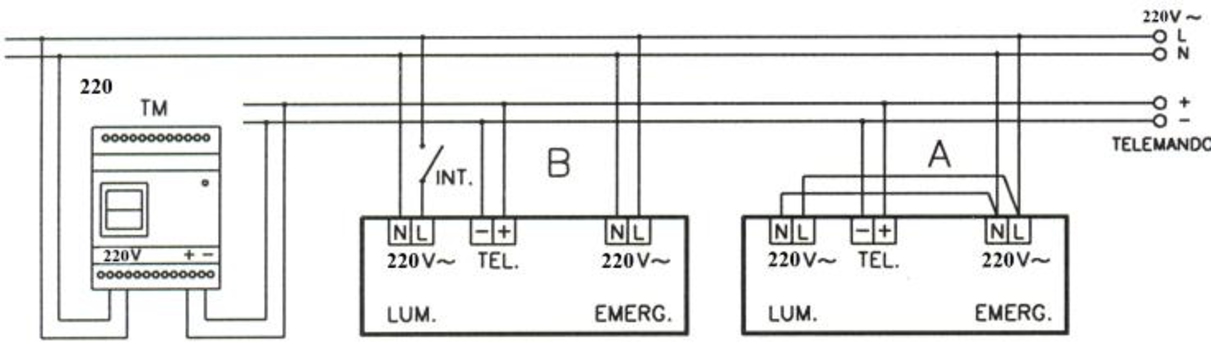

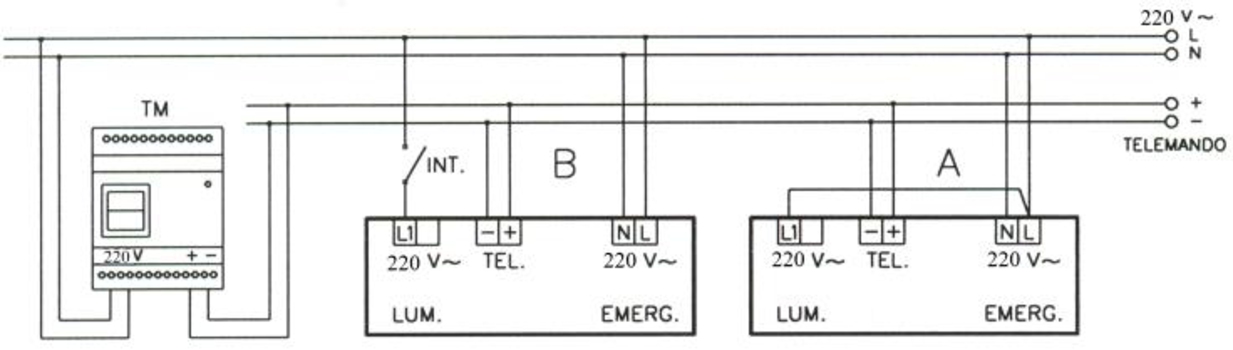

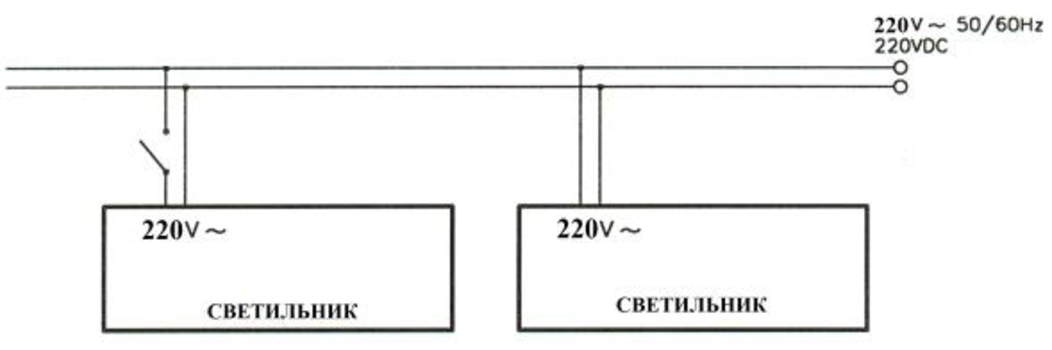

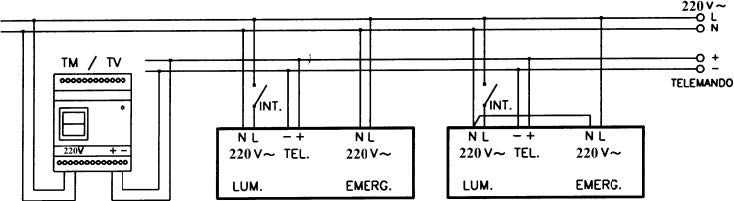

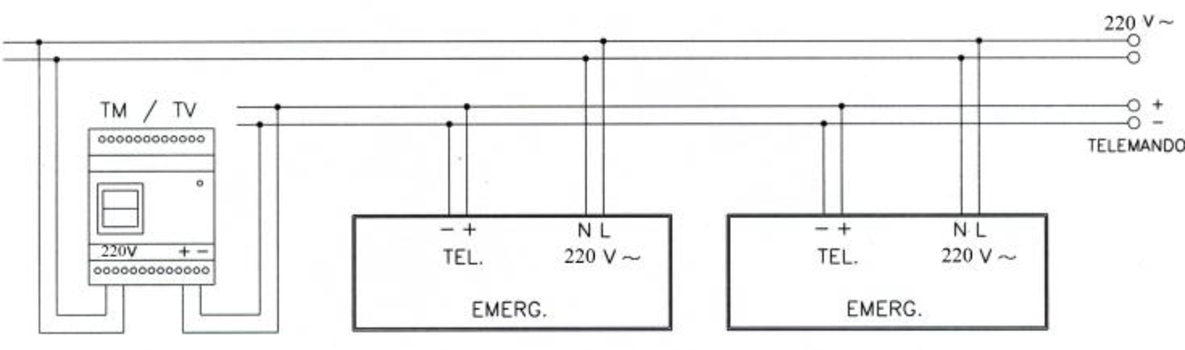

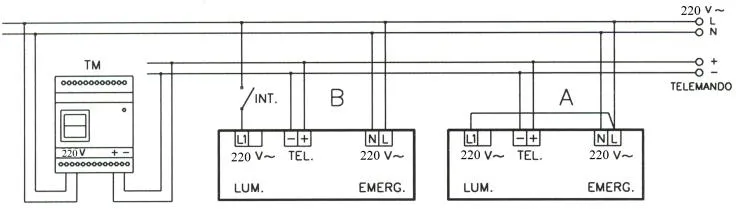

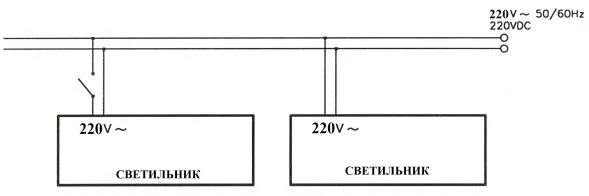

Электрическая схема подключения светильников
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
ST 21 /комплект клипс/ | 1 | 2501000010 | 0.02 |
ST-26 декоративная рамка бел. ANTARES | 1 | 2501002010 | 0.08 |
ST-26 декоративная рамка чер. ANTARES | 1 | 2501002030 | 0.08 |
ППБ 0002 Пожарный гидрант (130х130) URAN/ANTARES пиктограмма | 1 | 2501002420 | 0.0058 |
ПИУ 0004 Не входить (130х260) пиктограмма | 1 | 2501002770 | 0.00923 |
Grid URAN/LYRA | 1 | 2501003130 | 0.66 |
ПЭУ 001 Выход налево (130х260) URAN/ANTARES пиктограмма | 1 | 2502000220 | 0.00923 |
ПЭУ 002 Выход направо (130х260) URAN/ANTARES пиктограмма | 1 | 2502000230 | 0.00923 |
ПЭУ 003 Указательная стрелка (130х260) URAN/ANTARES пиктограмма | 1 | 2502000240 | 0.00923 |
ПЭУ 008 Запасный выход (130х260) URAN/ANTARES пиктограмма | 1 | 2502000250 | 0.00923 |
ПЭУ 091 Указатель двери левосторонний (130х260) URAN/ANTARES пиктограмма | 1 | 2502000260 | 0.00923 |
ПЭУ 010 Выход (130х260) URAN/ANTARES пиктограмма | 1 | 2502000270 | 0.00923 |
ПЭУ 012 Exit (130х260) URAN/ANTARES пиктограмма | 1 | 2502000280 | 0.00923 |
ПЭУ 004 По лестнице вниз направо (130х260) URAN/ANTARES пиктограмма | 1 | 2502000640 | 0.00923 |
ПЭУ 005 По лестнице вниз налево (130х260) URAN/ANTARES пиктограмма | 1 | 2502000650 | 0.00923 |
ПЭУ 006 По лестнице вверх направо (130х260) URAN/ANTARES пиктограмма | 1 | 2502000660 | 0.00923 |
ПЭУ 007 По лестнице вверх налево (130х260) URAN/ANTARES пиктограмма | 1 | 2502000670 | 0.00923 |
ПЭУ 011 Выход/Exit (130х260) URAN/ANTARES пиктограмма | 1 | 2502000680 | 0.00923 |
ППБ 0001 Пожарный кран (130х130) URAN/ANTARES пиктограмма | 1 | 2502001090 | 0.0058 |
ППБ 0004 Станция пожаротушения (130х260) пиктограмма | 1 | 2502001100 | 0.00923 |
ПЭУ 092 Указатель двери правосторонний (130х260) URAN/ANTARES пиктограмма | 1 | 2502001720 | 0.00923 |
ПЭУ 093 Выход прямо левосторонний (130х260) URAN/ANTARES пиктограмма | 1 | 2502001730 | 0.00923 |
ПЭУ 094 Выход прямо правосторонний (130х260) URAN/ANTARES пиктограмма | 1 | 2502001740 | 0.00923 |
ППБ 0006 Экстренная связь (260х130) URAN/ANTARES пиктограмма | 1 | 2502002100 | 0.009 |
Telemando /устройство дистанционного тестирования/ | 1 | 4501003010 | 0.33 |

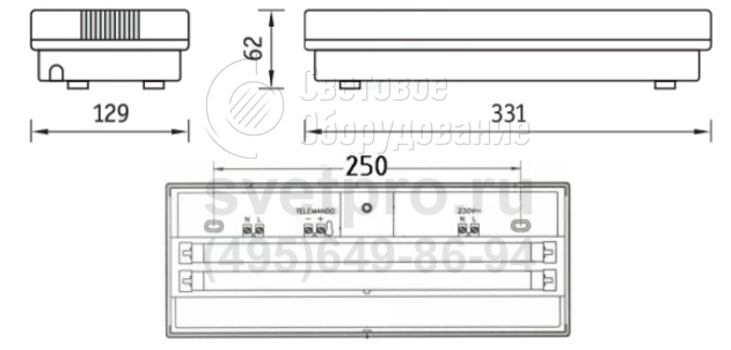

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Тип работы | Мощность | Время работы, Ч. | Аккумулятор NiCd | Источник света | Средняя Яркость | Артикул |
---|---|---|---|---|---|---|---|
ANTARES 4200-8 | централизованного электропитания | 8 Вт | - | Нет аккумулятора | - | - | 4501007230 |
ANTARES 4211-8 | непостоянного действия | 8 Вт | 1 | 6.0 В 0,8 А*ч | - | - | 4501004010 |
ANTARES 4213-8 | непостоянного действия | 8 Вт | 3 | (RB 3,6 V 1,6 A*h)*2 | - | - | 4501004020 |
ANTARES 4221-8 | постоянного действия | 8 Вт | 1 | RB 3,6 V 1,5 A*h | - | - | 4501007040 |
ANTARES 4223-8 | постоянного действия | 8 Вт | 3 | (RB 3,6 V 1,6 A*h)*2 | - | - | 4501007050 |
ANTARES 4231-8 | комбинированный | 8 Вт | 1 | RB 3,6 V 1,5 A*h | - | - | 4501004040 |
ANTARES 4233-8 | комбинированный | 8 Вт | 3 | (RB 3,6 V 1,6 A*h)*2 | - | - | 4501006490 |
ANTARES 4211-11 | непостоянного действия | 11 Вт | 1 | RB 6,0 V 1,5 A*h | - | - | 4501004030 |
