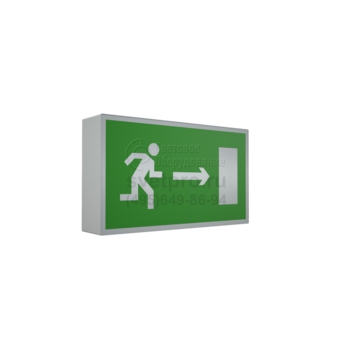

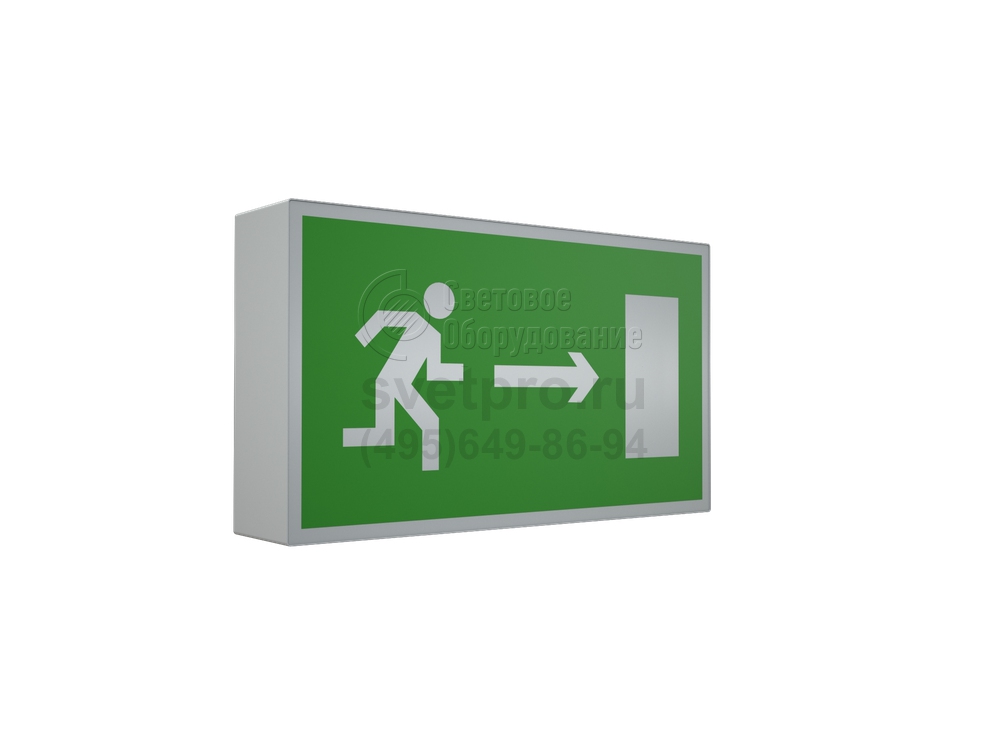

BOX LED Световые указатели серии BOX
Область применения: |
|
Назначение: |
|
Мощность: | 5 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | BOX LED |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Светильники BOX LED, дополненные пиктограммами указателя двери или выхода, применяются в помещениях предприятий, торговых, досуговых и офисных центров.
Модель предназначена для настенной установки.
Световой указатель включается в действие по команде, поступающей от устройства TELEMANDO. Электроэнергией источник света обеспечивает встроенная аккумуляторная батарея. Ее емкость в модельном ряду равна 0,8 А/ч или 1,5 А/ч, напряжение – 6В. При мощности светодиодного источника света, обеспечивающего распознаваемость указателя, 5 Вт, длительность эксплуатации составляет 1 или 3 часа. Для пополнения израсходованного энергетического запаса используется стандартная электрическая сеть. О готовности к повторному использованию свидетельствует светодиодный индикатор.
Конструктивная форма, соответствующая степени защиты IP20, образована стальным корпусом и поликарбонатным рассеивателем. Порошковое окрашивание выполнено в белый цвет. Температурный диапазон, в котором соблюдается эффективность эксплуатации АКБ и LED, включает положительные температуры, не превышающие +40°С.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-2, ГОСТ Р МЭК 60598-1 и ЭМС по ГОСТ P 51318.15, ГОСТ Р 51514, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3.
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Устанавливаются на стену.
Конструкция
Корпус светильника изготовлен из листовой стали, покрытой порошковой краской белого цвета. На панель корпуса выведен светодиодный индикатор определения работоспособности светильника. Контроль и управление аварийным освещением осуществляется с помощью устройства TELEMANDO. АКБ входят в комплект поставки.
Параметры
Температурный режим | от +0 до +40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
EMC | Да |
Ударопрочность | IK02/0,2 Дж |
AC/DC | Да |
Время работы, Ч. | 1 |
Тип работы | непостоянного действия |

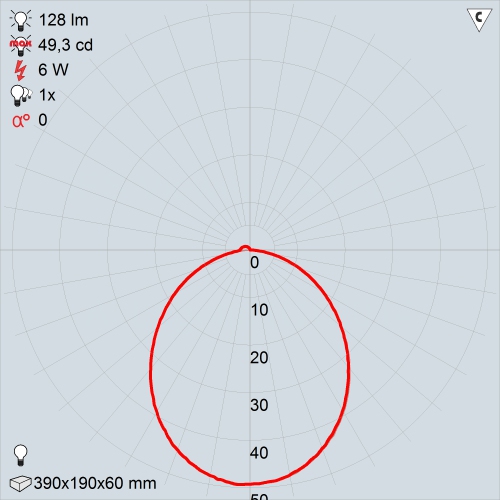

КСС
BOX 2021-5 LED S | BOX 2023-5 LED S |

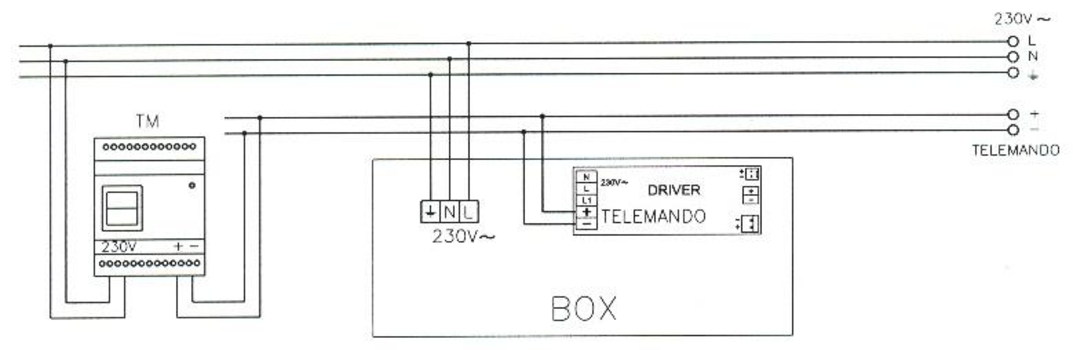

Электрическая схема подключения светильников
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
ПЭУ 091 Указатель двери левосторонний (385х185) PT-B пиктограмма | 1 | 2502000440 | 0.19017 |
ПЭУ 010 Выход (385х185) PT-B BOX S пиктограмма | 1 | 2502000450 | 0.19017 |
Telemando /устройство дистанционного тестирования/ | 1 | 4501003010 | 0.33 |

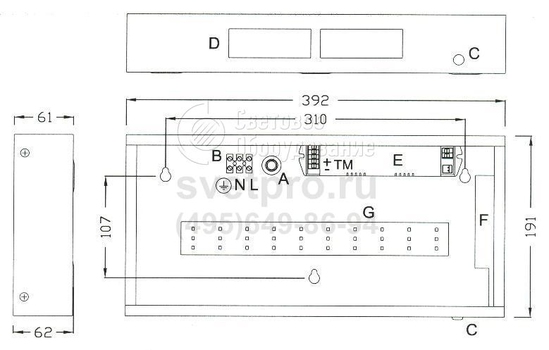

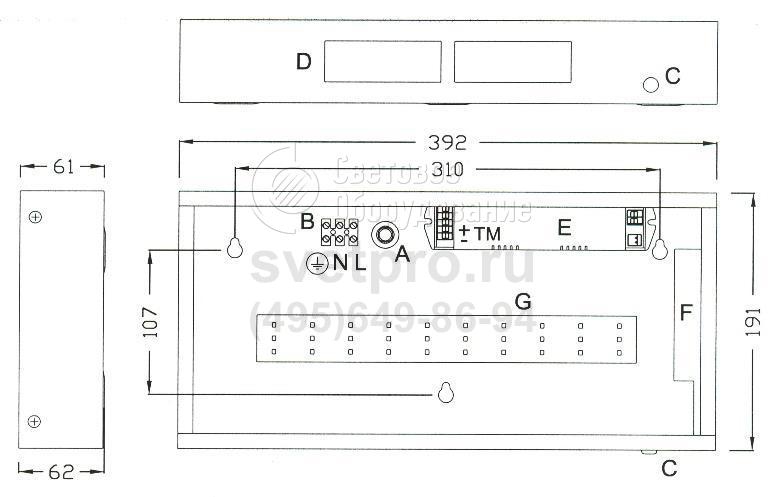

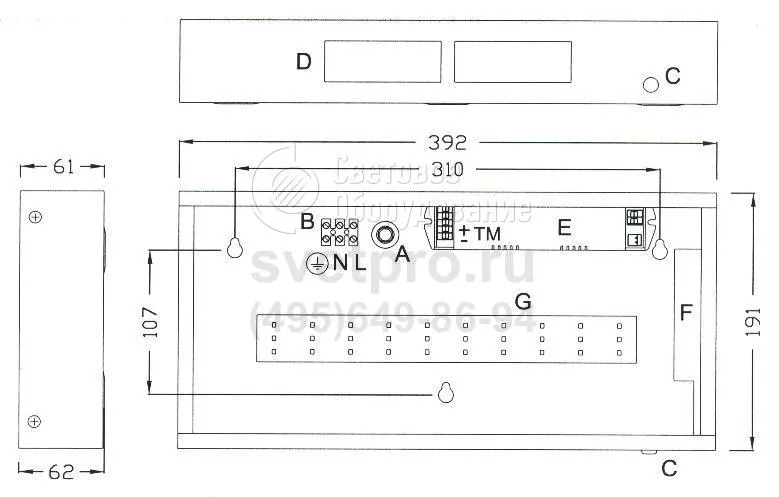

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Тип работы | Мощность | Время работы, Ч. | Аккумулятор NiCd | Источник света | Средняя Яркость | Артикул |
---|---|---|---|---|---|---|---|
BOX 2021-5 LED S | непостоянного действия | 5 Вт | 1 | RB 6,0 V 0,8 A*h | - | - | 1392000010 |
BOX 2023-5 LED S | непостоянного действия | 5 Вт | 3 | RB 6,0 V 1,5 A*h | - | - | 1392000020 |
