DIALOG SMART Централизованная система аварийного освещения
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 230-380 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | DIALOG SMART |
Гарантийный срок: | 24 мес. |

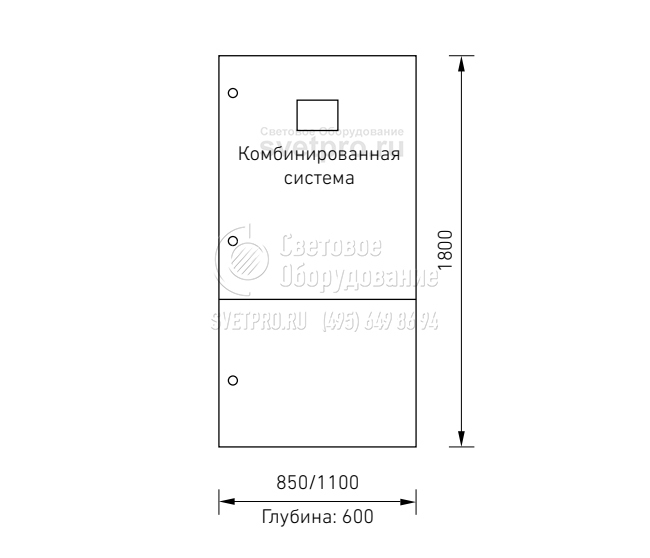

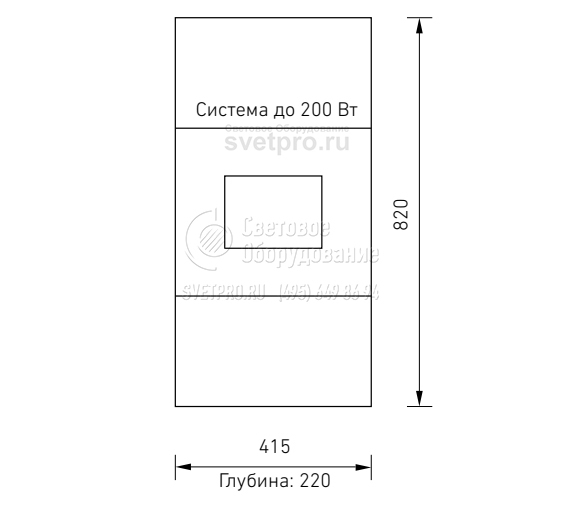

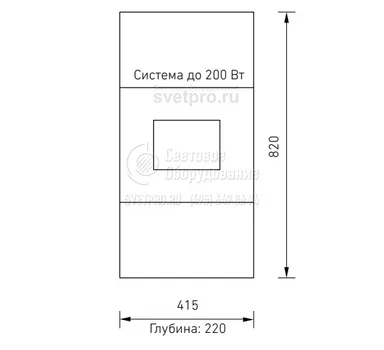

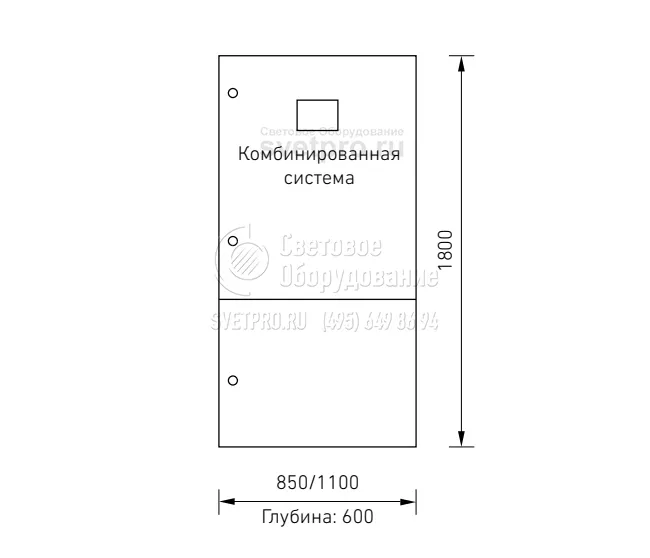

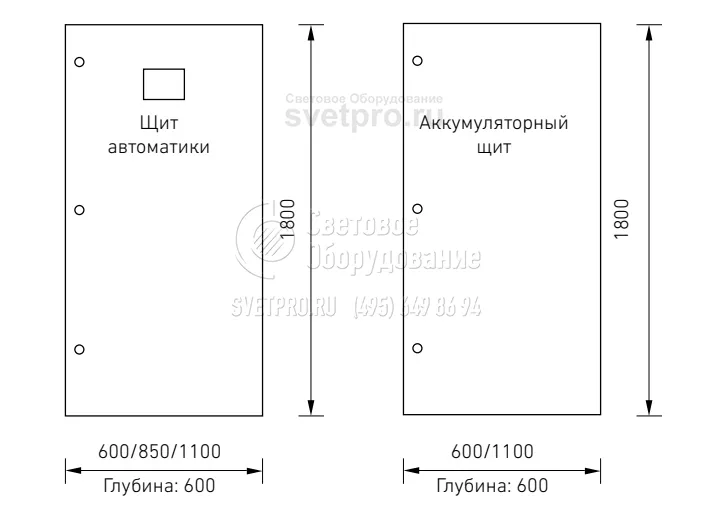

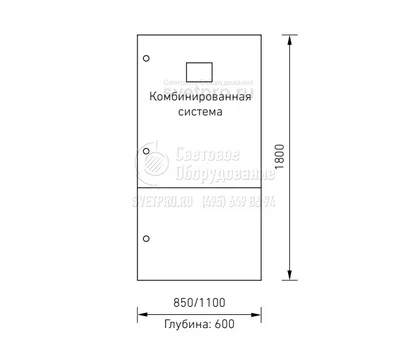

Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Централизованная системы аварийного освещения (ЦСАО) DIALOG SMART – это новое поколение ЦСАО DIALOG. В ЦСАО DIALOG SMART каждый светильник имеет свой, уникальный адрес, что позволяет «видеть» и управлять каждым светильником, подключенным к системе индивидуально (адресно). Управление и тестирование осуществляется по закрытому протоколу ASM BUS. В ЦСАО DIALOG SMART могут быть включены LED светильники рабочего освещения. Такие светильники включаются в систему посредством адресного модуля. В качестве независимого источника электроснабжения в ЦСАО DIALOG SMART выступает источник бесперебойного питания (ИБП).
Установка

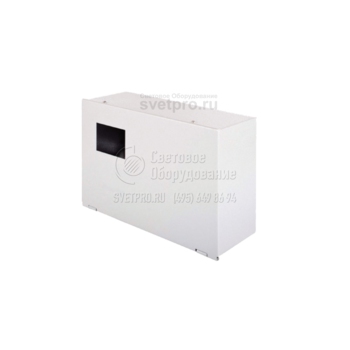

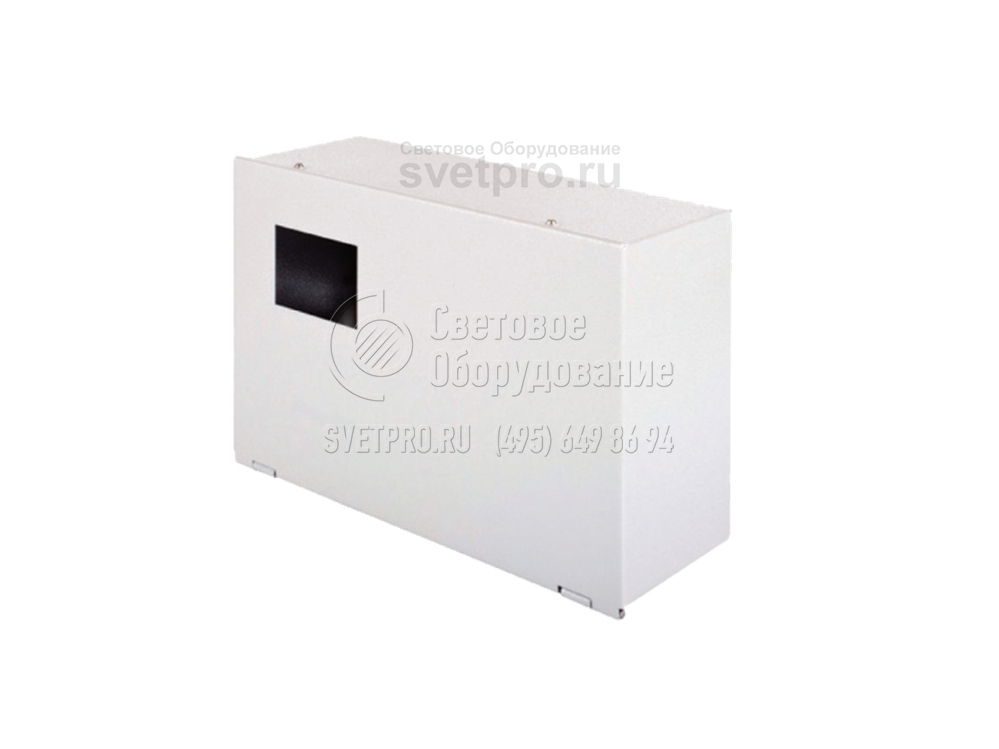

Шкаф управления DIALOG SMART устанавливается в электрощитовой.
Конструкция
Корпус шкафа управления изготовлен из листовой стали. Внутри шкафа находится управляющая электроника и контроллер.
Комплектация

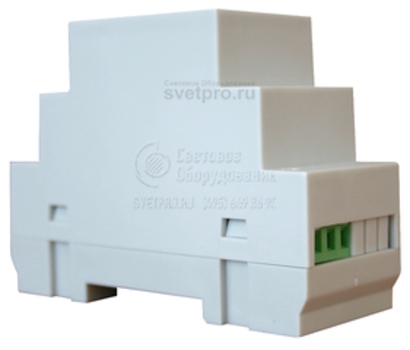

Система состоит из шкафов управления, внутри которых находится контроллер, панелей управления и другой электроники, реле контроля напряжения для мониторинга фаз в каждой пожарной зоне или этаже здания, адресные модули, которые также выполняют функцию реле, для включения в систему светильников рабочего освещения, ИБП.
Принцип работы
При возникновении аварийной ситуации и исчезновении электрического питания в сети аварийное освещение переключается на работу от централизованной аккумуляторной установки. При возобновлении напряжения в сети происходит обратное переключение, и аккумуляторы автоматически ставятся на подзарядку.
Преимущества
- Повышенная надежность системы аварийного освещения. Срок службы аккумуляторов не менее 10 лет
- Автоматическое проведение всех необходимых тестов и самодиагностики оборудования. Занесение результатов в электронный журнал системы
- Удобная экономичная эксплуатация. Оборудование, требующее повышенного внимания, установлено в одном месте
- Возможность дистанционно контролировать параметры системы. Оперативная информация по аварийным ситуациям
- Возможность интеграции в общую систему управления интеллектуальным зданием
- Гибкая возможность изменения и расширения системы с применением дополнительных опций
Характеристики
- Максимальная мощность нагрузки до 150 кВт
- Время автономной работы 1-3 часа
- Максимально 80 линий (815 Вт)
- Выходное напряжение 230 В AC/DC
- Управление группами аварийного освещения
- Свободное конфигурирование цепей по типам аварийного освещения (постоянного, непостоянного действия)
- Микропроцессорное управление тестирования функциональности и уровня заряда аккумуляторов
- Задание параметров с помощью 7" графической сенсорной панели
- TCP/IP интерфейс
- Ведение электронного журнала событий
- Передача данных LON-BUS
