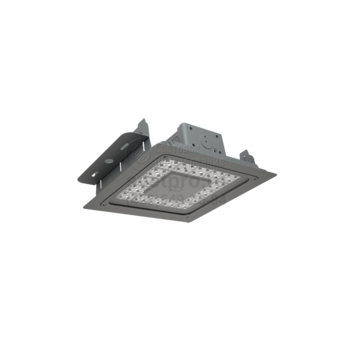

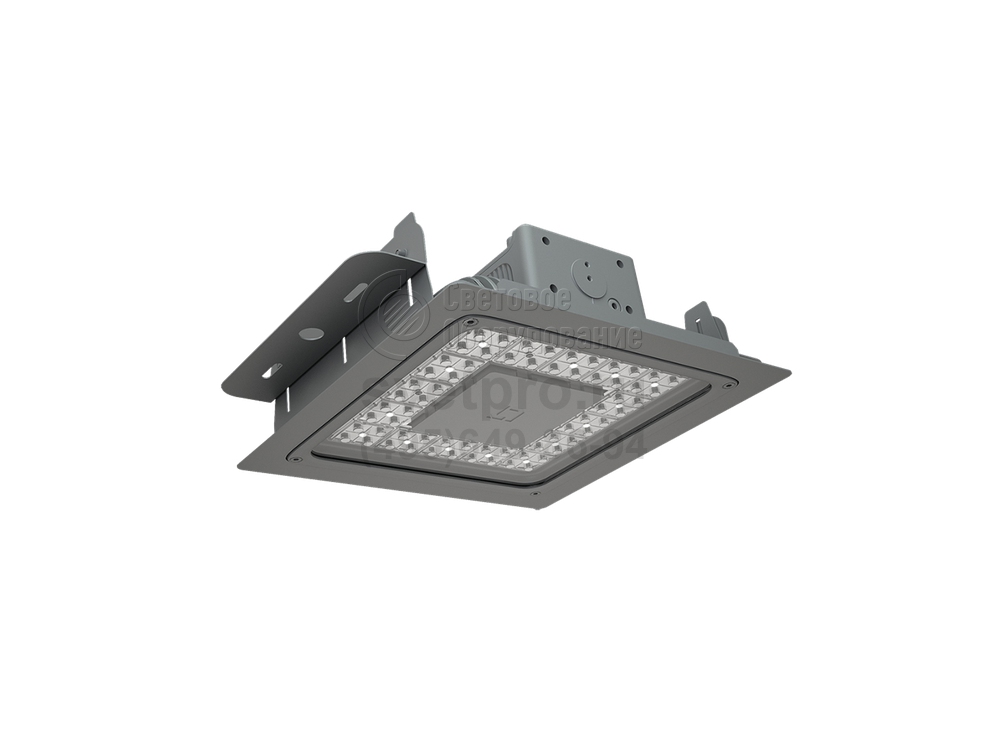

FLAT LED Взрывозащищенный светодиодный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 5 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | FLAT LED |
Гарантийный срок: | 3 года |
Цветовая температура: | 5000 К |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Модель FLAT LED (Ex) устойчива к специфике воздушной среды, характерной подразделениям нефтяной, газовой, химической отрасли.
В модельный ряд входят версии для накладного (S) и встраиваемого (R) монтажа. Доступность регулируемого варианта (угол до 30°) реализуется с использованием аксессуаров: поворотного кронштейна или консоли. Диаметр опоры: от 48 до 60 мм.
Оснащенное светодиодным источником света изделие, работоспособно в сети с переменными параметрами благодаря наличию, помещенного в корпус, источника питания. Для подключения кабеля предусмотрены винтовые клеммы. На работу светильника в модельном ряду потребляется от 70 до 120 Ватт, cosϕ≥0,96. Цветовой оттенок света – холодный белый (5000К). Работа не сопровождается визуальными пульсациями света. Параметры выбора модели расширены не только способом монтажа и мощностью, но и выбором варианта светораспределения. КСС косинусного типа характеризуют углы раскрытия светового потока: 65°, 120°, 140° и 90°х30°.
Корпус светильника FLAT LED, изготовленный из алюминиевого сплава, имеет прямоугольный габаритный формат. Полноту теплоотвода обеспечивают радиаторные элементы. Плоский рассеиватель (боросиликатный) зафиксирован рамкой винтовым способом с использованием уплотнителей (IP66).
Взрывозащищенный светодиодный светильник серии FLAT LED предназначен для освещения взрывоопасных зон всех классов помещений и наружных установок предприятий нефтегазовой и нефтехимической отрасли согласно маркировке взрывозащиты. Светильники характеризуются компактными габаритными размерами, высокой степенью IP и высокой энергоэффективностью.
Установка
Крепление на универсальной монтажной скобе. Могут встраиваться в ниши с помощью комплекта крепления (поставляется в комплекте со светильником). Возможно крепление светильника к стене на поворотном кронштейне или на консоль.
Конструкция
Светильник состоит из корпуса, изготовленного из литого алюминиевого сплава без примеси меди, в котором смонтированы светодиодный модуль, источник питания и винтовые клеммные зажимы для подключения питания.
Оптическая часть
Рассеиватель из закаленного ударопрочного боросиликатного прозрачного стекла. Вторичная оптика из ПММА с различными углами светораспределения. Тип светодиодов: SMD.
Габаритные характеристики
A Длина 480 мм
B Ширина 390 мм
C Высота 130 мм
D Длина (установочная) 360 мм
E Ширина (установочная) 360 мм
Параметры
PFС | > 0,96 |
AC/DC | Да |
Диммирование | - |
EMC | - |
Температурный режим | -60,+55 C |
Цвет корпуса | серый |
Класс пожароопасности | - |
Коэффициент пульсации | - |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | - |
Пусковой ток | - |
Блок аварийного питания | - |
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
FLAT LB/R LED 100 D65 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1332000930 |
FLAT LB/R LED 100 D90x30 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1332000940 |
FLAT LB/R LED 120 D120 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1332000950 |
FLAT LB/R LED 120 D140 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1332000960 |
FLAT LB/R LED 120 D65 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1332000970 |
FLAT LB/R LED 120 D90x30 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1332000980 |
FLAT LB/R LED 70 D120 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1332000990 |
FLAT LB/R LED 70 D140 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1332001000 |
FLAT LB/R LED 70 D65 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1332001010 |
FLAT LB/R LED 70 D90x30 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1332001020 |
FLAT LB/R LED 80 D120 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1332001030 |
FLAT LB/R LED 80 D140 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1332001040 |
FLAT LB/R LED 80 D65 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1332001050 |
FLAT LB/R LED 80 D90x30 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1332001060 |
FLAT LB/S LED 100 D120 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1334000780 |
FLAT LB/S LED 100 D140 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1334000790 |
FLAT LB/S LED 100 D65 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1334000800 |
FLAT LB/S LED 100 D90x30 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1334000810 |
FLAT LB/S LED 120 D120 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1334000820 |
FLAT LB/S LED 120 D140 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1334000830 |
FLAT LB/S LED 120 D65 Ex 5000K | 0 лм | 0 Вт | 0 | 335 мм | 335 мм | 10,000 кг | 1334000840 |
FLAT LB/S LED 120 D90x30 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1334000850 |
FLAT LB/S LED 70 D120 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1334000860 |
FLAT LB/S LED 70 D140 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1334000870 |
FLAT LB/S LED 70 D65 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1334000880 |
FLAT LB/S LED 70 D90x30 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1334000890 |
FLAT LB/S LED 80 D120 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1334000900 |
FLAT LB/S LED 80 D140 5000K Ex | 0 лм | 0 Вт | 0 | 335 мм | 335 мм | 11,800 кг | 1334000910 |
FLAT LB/S LED 80 D65 Ex 5000K | 0 лм | 0 Вт | 0 | 335 мм | 335 мм | 11,800 кг | 1334000920 |
FLAT LB/S LED 80 D90x30 Ex 5000K | 0 лм | 0 Вт | 0 | 480 мм | 390 мм | 11,800 кг | 1334000930 |
FLAT LB/R LED 100 D120 Ex 5000K | 0 лм | 5 Вт | 0 | 81 мм | 81 мм | 12,300 кг | 1332000910 |
FLAT LB/R LED 100 D140 Ex 5000K | 0 лм | 5 Вт | 0 | 480 мм | 390 мм | 12,300 кг | 1332000920 |
