OWP/R ECO LED Светодиодный светильник со степенью защиты IP54
Область применения: |
|
Назначение: |
|
Мощность: | 33-36 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | OWP/R ECO LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000-5000 К |
Световой поток: | 2600-3400 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы OWP/R ECO LED устанавливают на участках, в складах и коридорах производственных объектов, столовых, прачечных, медицинских заведениях.
Изделие оптимально подходит для встраивания в подвесные потолки. Клипсы, приобретаемые как аксессуар, необходимы версиям с IP54/20, устанавливаемым в потолки из гипсокартона.
Светодиодные линейки обеспечивают экономичность работы и возможность выбора цветовой температуры: 4000К и 5000К. Источник света не потребует специальной утилизации после завершения периода эффективной эксплуатации. Потребленная электроэнергия (33-36 Вт) направляется на образование света (cosϕ>0,9), позволяя получить световой поток: 2600 – 3400 лм. Пульсации света до 5% не ведут к визуальному дискомфорту. Модификации укомплектованы рассеивателем из полиметилметакрилата или матового силикатного стекла.
Оптика и ПРА расположены в полости стального, окрашенного в белый цвет, корпуса. Для повышения степени защиты с IP20 до IP40 применяется контурное уплотнение. Рамка, в которую вставлен рассеиватель, фиксируется к корпусу винтами.
Светильник обеспечивает работу аварийного EM LED module при аварийном отключении питающего напряжения. Батарея поддерживает работу EM LED module не менее 1 часа в данном режиме. Световой поток светильника при этом составляет 10% от номинального.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Светильник может быть установлен в нишу из нормально воспламеняемого материала.
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в потолки типа Армстронг и Грильято. Модификация светильника с IP54/IP20 встраивается в подшивные потолки из гипсокартона с помощью клипс. Код заказа клипс – 2905000110 (4 шт на светильник).
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый порошковой краской. По периметру закреплен силиконовый уплотнитель.
Оптическая часть
Опаловый рассеиватель из ПММА в металлической рамке. Версия светильника mat комплектуется матовым, силикатным, темперированным стеклом. Устанавливается в корпус на винтах. Тип светодиодов: SMD.
Параметры
PFС | > 0,90 |
AC/DC | - |
Диммирование | - |
EMC | Да |
Температурный режим | -20,+40 C |
Цвет корпуса | белый |
Класс пожароопасности | П-II,IIа |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A, A+ |
Пусковой ток | 19, 20 A |
Блок аварийного питания | Да |

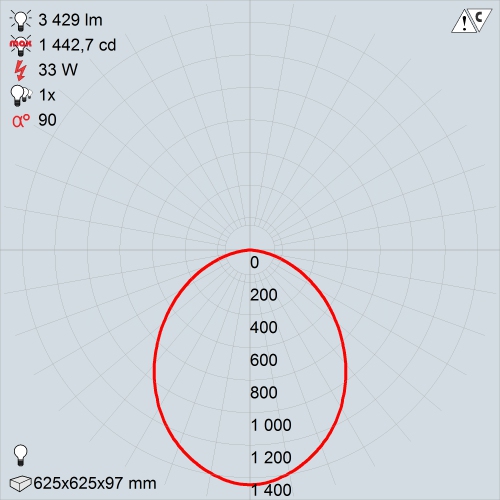

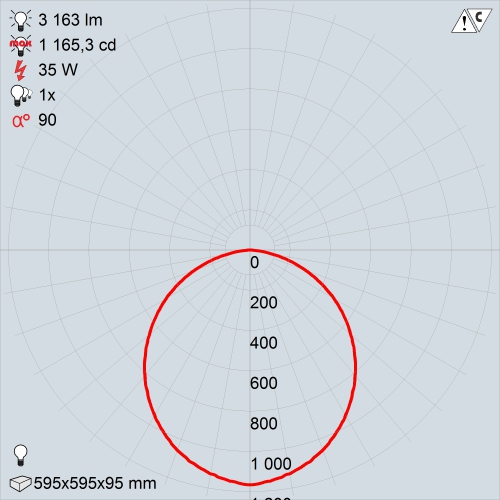

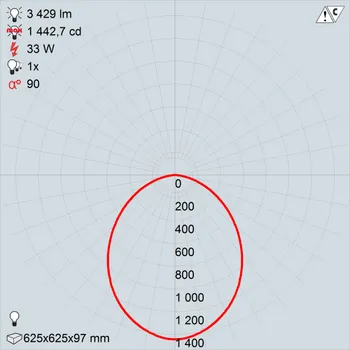

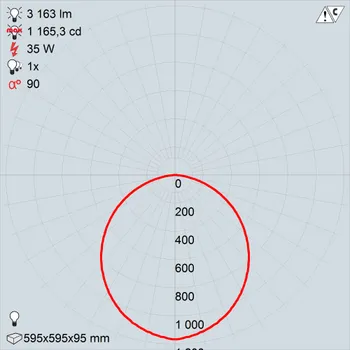

КСС
OWP/R ECO LED 595 | OWP/R ECO LED 625 |

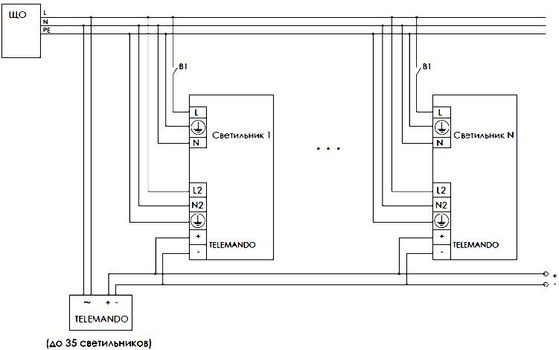

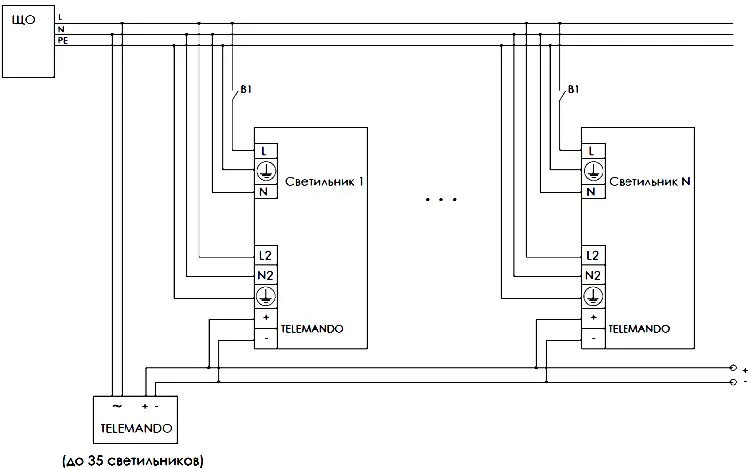

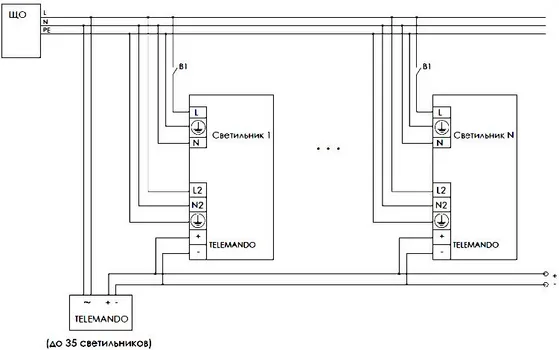

Схема электрических соединений
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

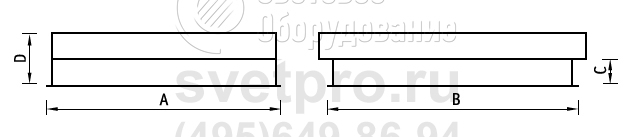

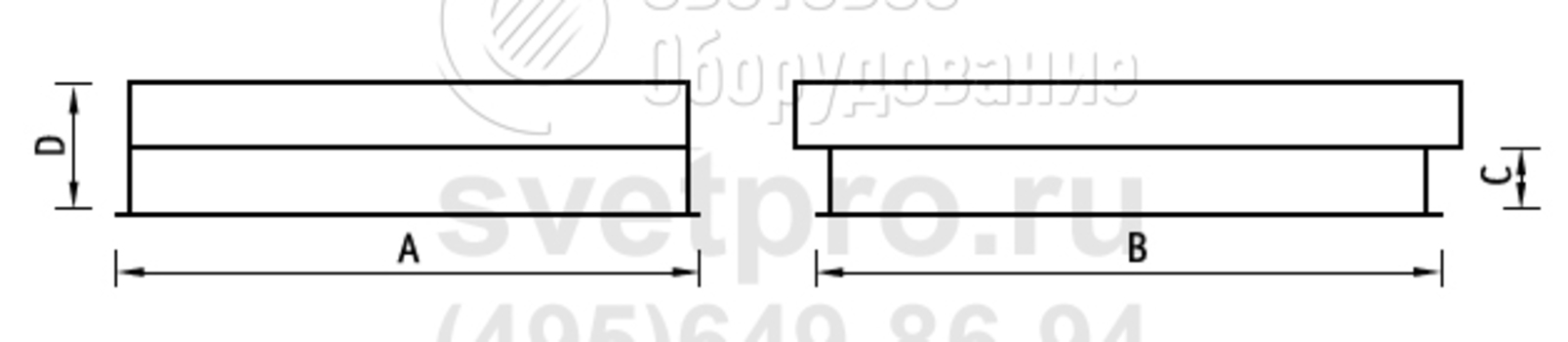

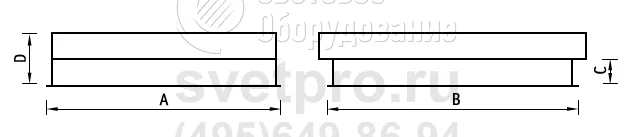

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
OWP/R ECO LED 605 IP54/IP20 4000K | 2600 лм | 33 Вт | 79 | 625 мм | 625 мм | 8,000 кг | 1376000040 |
OWP/R ECO LED 625 IP54/IP20 4000K mat | 3400 лм | 33 Вт | 103 | 625 мм | 625 мм | 8,000 кг | 1376000050 |
OWP/R ECO LED 595 IP54/IP40 4000K | 3150 лм | 35 Вт | 90 | 595 мм | 595 мм | 5,900 кг | 1376000010 |
OWP/R ECO LED 595 IP54/IP40 EM 4000K | 3150 лм | 35 Вт | 90 | 595 мм | 595 мм | 6,200 кг | 1376000100 |
OWP/R ECO LED 625 IP54/IP20 5000K | 2900 лм | 36 Вт | 81 | 625 мм | 625 мм | 8,000 кг | 1376000070 |
OWP/R ECO LED 625 IP54/IP20 EM 4000K mat | 2900 лм | 36 Вт | 81 | 625 мм | 625 мм | 8,000 кг | 1373001660 |
