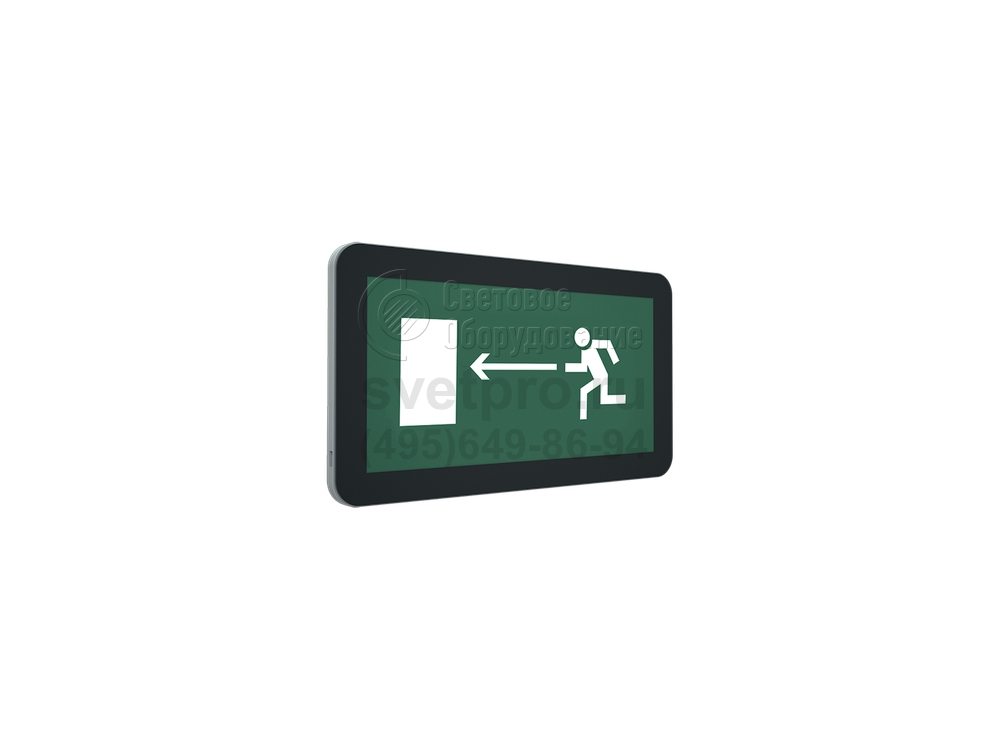

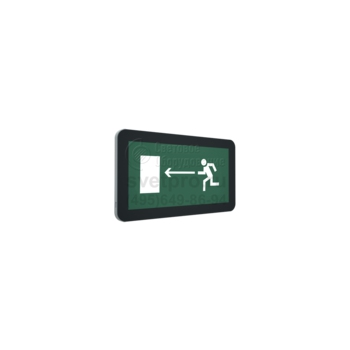

I-BRILL LED Световые указатели серии I-BRILL
Область применения: |
|
Назначение: |
|
Мощность: | 3,4-4,3 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP40 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | I-BRILL LED |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Область применения светового указателя I-BRILL LED распространяется на офисные и торговые центры, рестораны, театры, гостиницы, предприятия.
Модель предназначена для настенного монтажа. Доступен накладной вариант и встраивание. Крепления – аксессуар.
В модельном ряду изделия, предназначенного для постоянного режима работы, присутствуют модификации, которые при аварийной ситуации переключаются на резервный источник питания: централизованный или индивидуальный (АКБ). Максимум продолжительности питания от аккумулятора составляет 1 или 3 часа, потребляемая мощность – 3,4 (4,1; 4,3 Вт). Восстановление стандартного режима ведет к подзарядке автономного источника. О готовности к повторному использованию свидетельствует световая индикация. Тестирование и управление осуществляет устройство TELEMANDO.
Эстетичный вид изделия I-BRILL LED обеспечен алюминиевым корпусом, рассеивателем из ПММА и черной или белой декоративной рамкой. Фиксация рамки – магнитная. Значения температуры в помещении, оснащаемом указателем, от 0 до +40°С. Степень защиты – IP40.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ЭМС по ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
Режим ожидания и имитация аварийного режима работа осуществляется с помощью блока Telemando (ТМ)
Зеленый светодиодный индикатор обозначает зарядку аккумулятора.
Подсветка светильника осуществляется белыми светодиодами.
Дистанция распознавания 24 м.
Защита от перегрузки и полной разрядки аккумулятора.
Рассеиватель из оргстекла толщиной 8 мм.
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Устанавливаются на стену или встраиваются в стену с помощью кронштейнов. Аксессуар ST 37 комплектуется отдельно.
Конструкция
Корпус светильника изготовлен из аллюминия. На панель корпуса выведен светодиодный индикатор определения работоспособности светильника.
Параметры
Температурный режим | от +0 до +40 C |
Цвет корпуса | черный, белый |
Класс пожароопасности | - |
EMC | Да |
Ударопрочность | IK02/0,2 Дж |
AC/DC | Да |

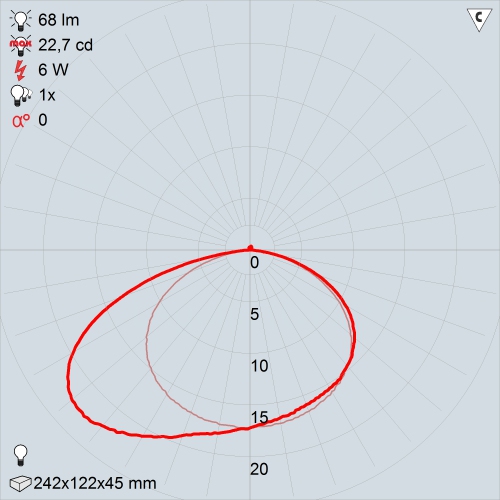

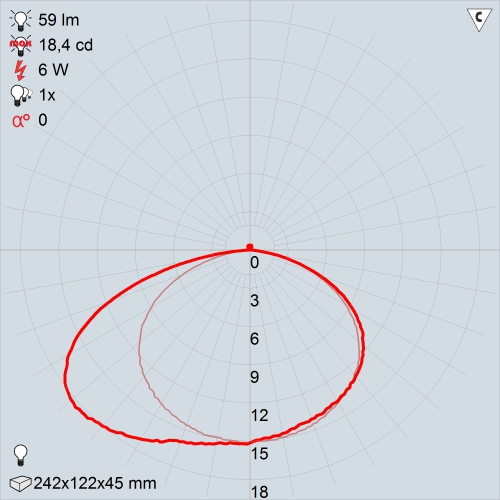

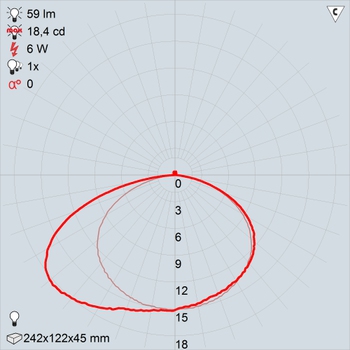

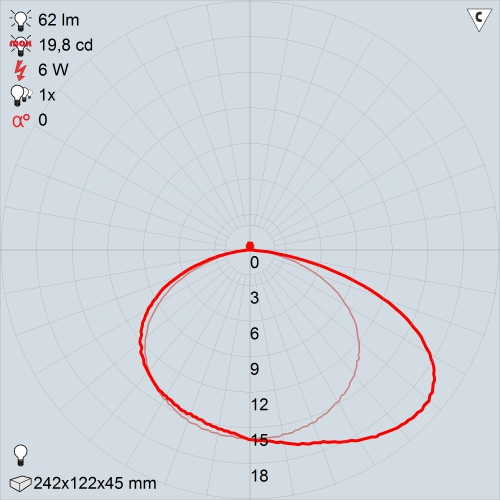

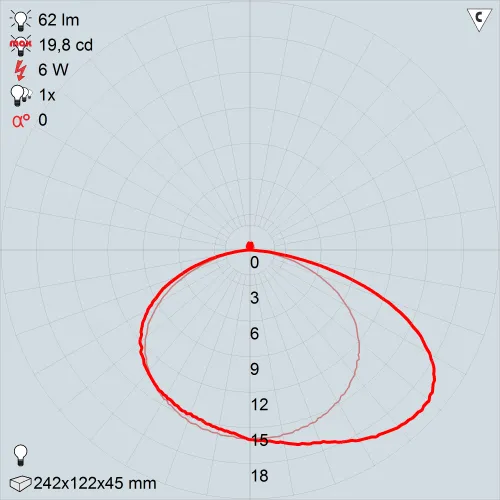

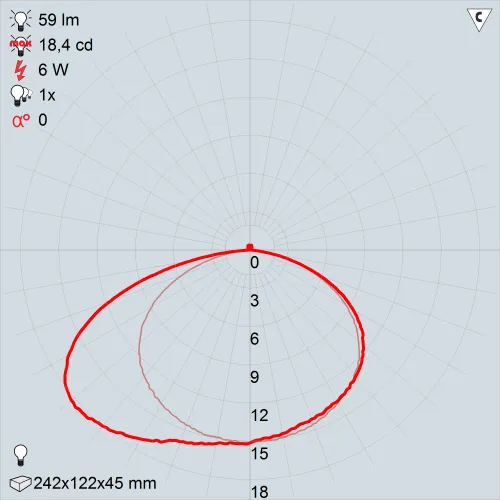

КСС
I-BRILL 4021-6 LED BL | I-BRILL 4021-6 LED WH | I-BRILL 4023-6 LED BL |

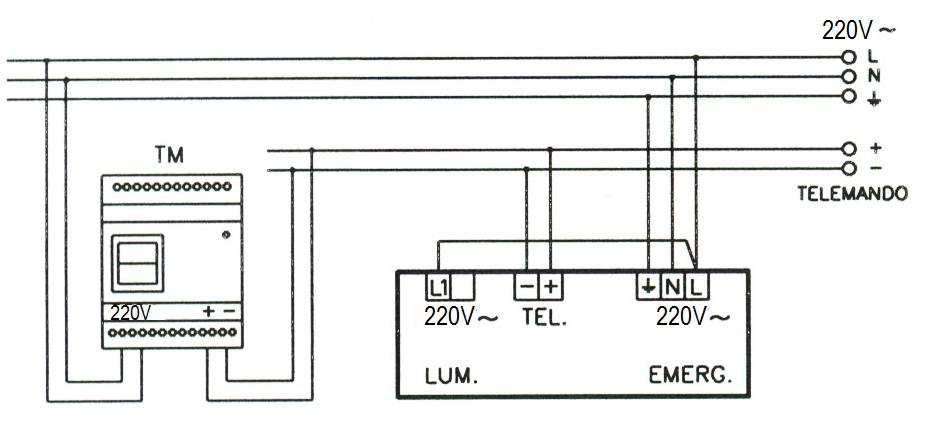

Электрическая схема подключения светильников
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Кронштейны ST-37 | 1 | 2501002410 | 0.03 |
ПЭУ 003 Указательная стрелка (280х162) РС-I пикторгамма | 1 | 2502000980 | 0.01497 |
ПЭУ 010 Выход (280х162) РС-I i-BRILL пиктограмма | 1 | 2502001050 | 0.01497 |
ПЭУ 011 Выход/Exit (280х162) РС-I пиктограмма | 1 | 2502001060 | 0.01497 |
ПЭУ 001 Выход налево (280х162) РС-I пиктограмма | 1 | 2502001080 | 0.01497 |
Telemando /устройство дистанционного тестирования/ | 1 | 4501003010 | 0.33 |

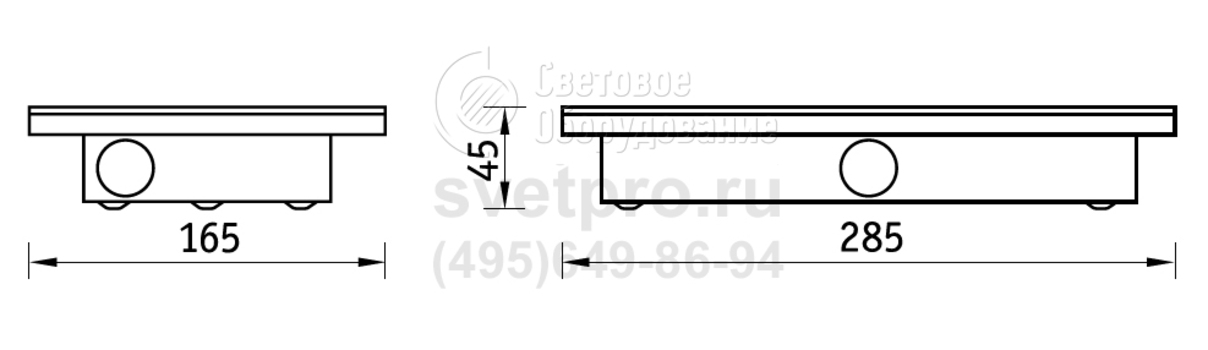

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Тип работы | Мощность | Время работы, Ч. | Аккумулятор NiCd | Источник света | Средняя Яркость | Артикул |
---|---|---|---|---|---|---|---|
I-BRILL 4000-6 LED BL | централизованного электропитания | 3,4 Вт | - | Нет аккумулятора | - | - | 4501007670 |
I-BRILL 4021-6 LED BL | постоянного действия | 4,1 Вт | 1 | RB 6,0 V 0,8 A*h | - | - | 4501007330 |
I-BRILL 4021-6 LED WH | постоянного действия | 4,1 Вт | 1 | RB 6,0 V 0,8 A*h | - | - | 4501007340 |
I-BRILL 4023-6 LED BL | постоянного действия | 4,3 Вт | 3 | RB 6,0 V 1,2 A*h | - | - | 4502002790 |
