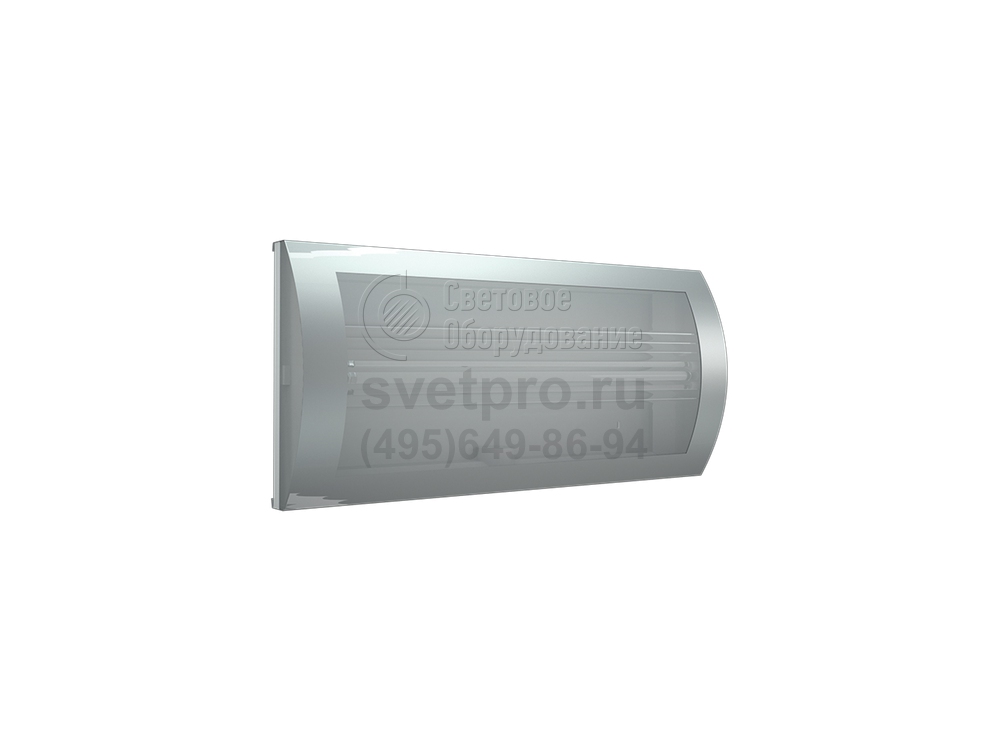

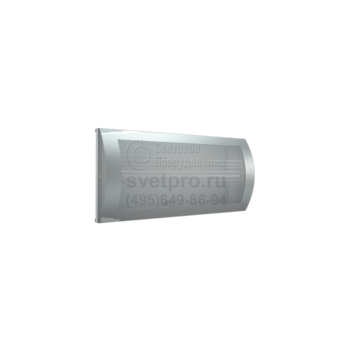

LYRA Световые указатели серии LYRA
Область применения: |
|
Назначение: |
|
Мощность: | 2,2-13,2 Вт |
Источник света: | Люминесцентная лампа (ЛЛ), Компактная люминесцентная лампа (КЛЛ) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | II |
Класс защиты IP: | IP42/IP65 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | LYRA |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Светильники LYRA применяются в цехах и коридорах предприятий, коридорах и холлах гостиниц, офисов, в помещениях объектов отдыха, торговли, бытового обслуживания, поликлиниках.
Изделие крепится на стену или потолок.
Подключение выполняется в основную рабочую линию (при этом работоспособность при нестандартном режиме обеспечивает аккумулятор, находящийся в полости светильника) или централизованную дополнительную сеть, задействуемую при аварийной ситуации. Управление работой и контроль обеспечивает устройство TELEMANDO, которое приобретается как аксессуар. Кроме этого имеется кнопка индивидуального тестирования. Люминесцентные трубчатые или компактные лампы, с которыми работают световые указатели, отличает потребляемая мощность 2,2 – 13,2 Вт. Отличия касаются емкости установленных АКБ: 1,5 или 4,0 А/ч и подаваемого напряжения: 2,4; 3,6 и 6,0 В.
Эффективность эксплуатации модели LYRA соблюдается в теплых помещениях (до +40°С). Конструктивные части изготовлены из пластика, не склонного к возгоранию. Декоративным элементом является алюминиевая рамка, обрамляющая поликарбонатный рассеиватель. Список пиктограмм, доступных к выбору из перечня аксессуаров, широкий. Степень защиты – IP42/IP65.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ЭМС по ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Комплект поставки
Светильник (с лампой), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Устанавливаются на стену/ потолок.
Конструкция
Корпус светильника изготовлен из поликарбоната. На панель корпуса выведен светодиодный индикатор определения работоспособности светильника. Контроль и управление аварийным освещением осуществляется с помощью устройства TELEMANDO. АКБ входят в комплект поставки.
Параметры
Вес, кг | 1,1; 1,2; 1,3; 1,4; 0,9 |
Температурный режим | от +0 до +40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
EMC | Да |
Ударопрочность | IK02/0,2 Дж |
AC/DC | Да |

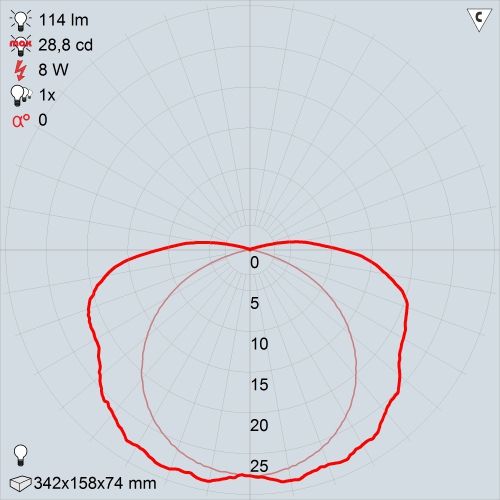

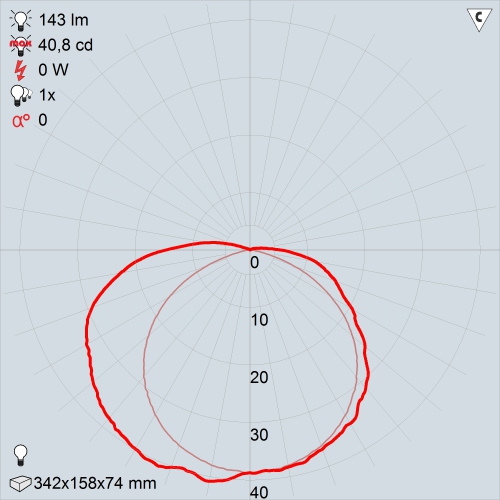

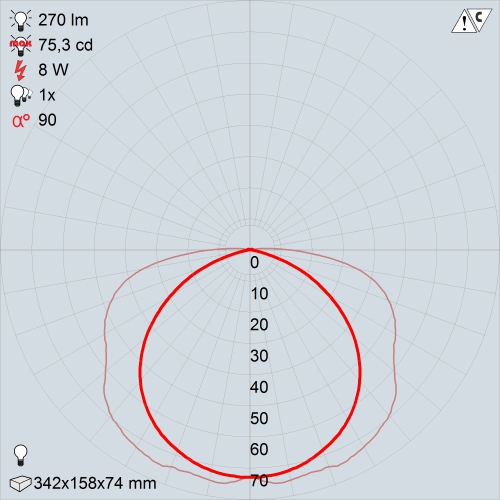

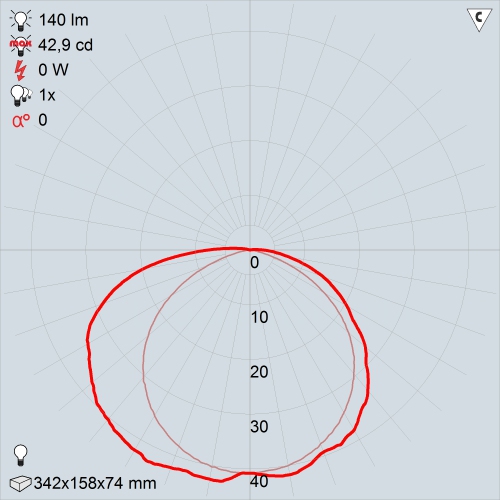

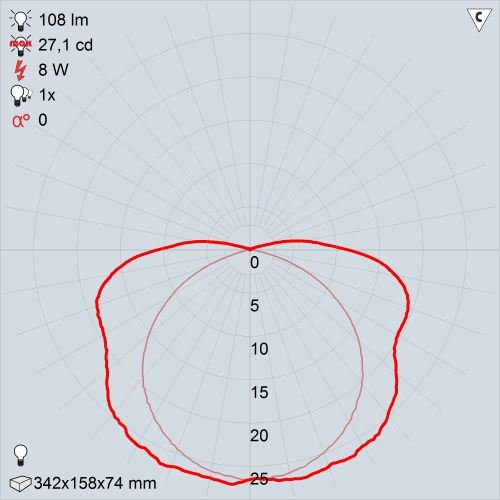

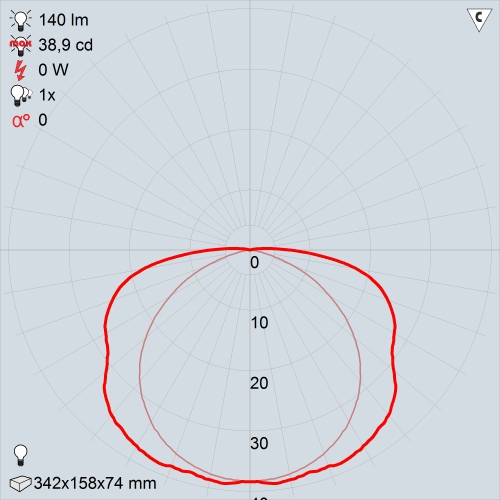

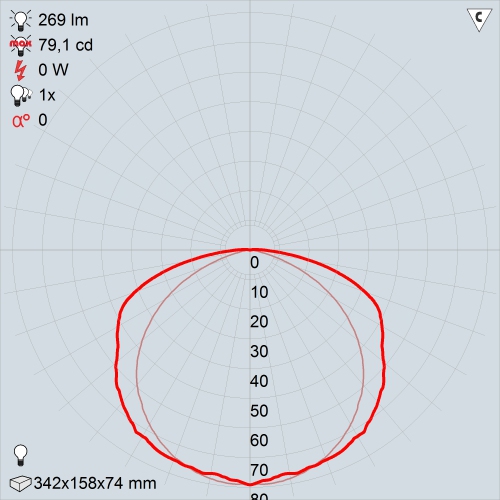

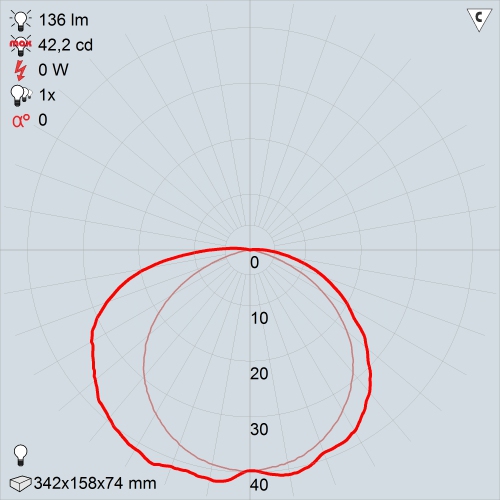

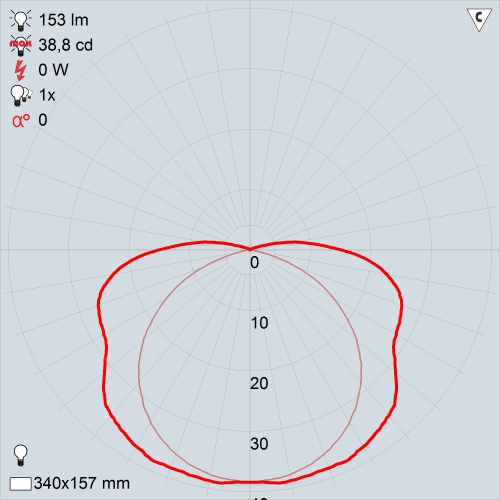

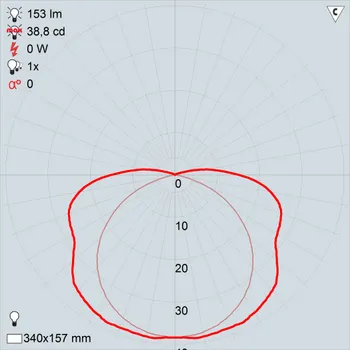

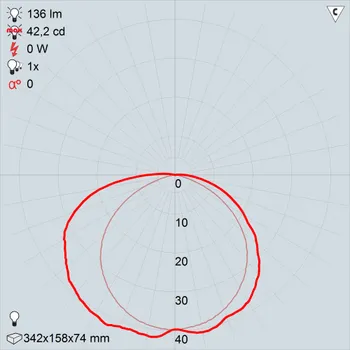

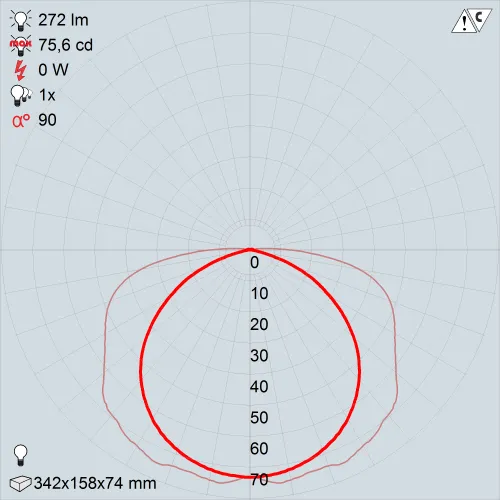

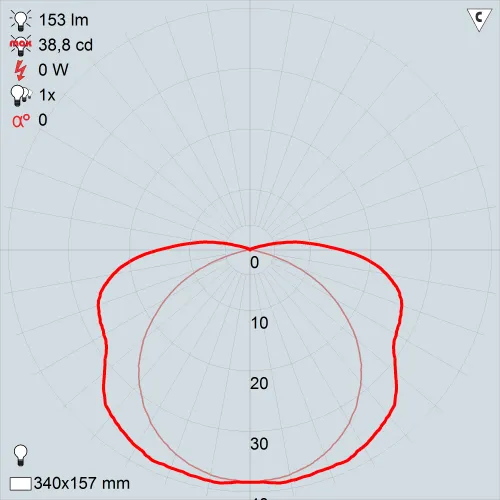

КСС
LYRA 4200-8 | LYRA 4211-8 | LYRA 6511-8 | LYRA 6523-8 | LYRA L-153 |
LYRA L-153 E | LYRA L-400 | LYRA LC-150 | LYRA LC-153 | LYRA LC-153 E |

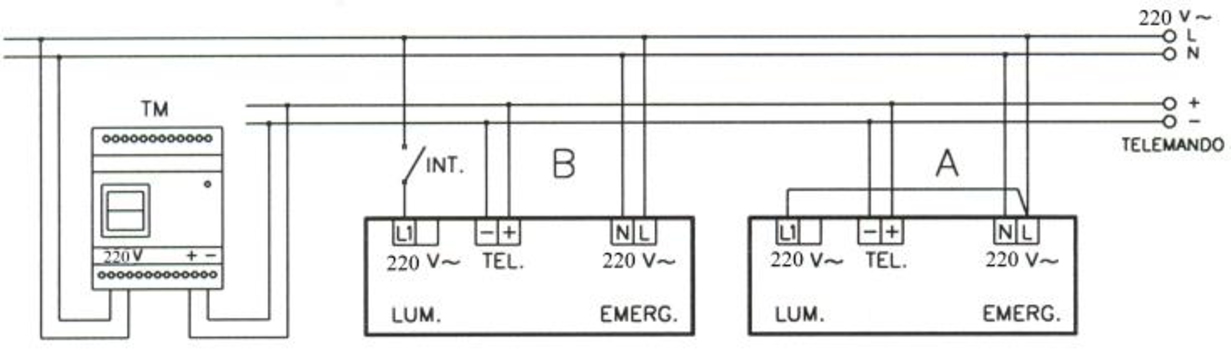

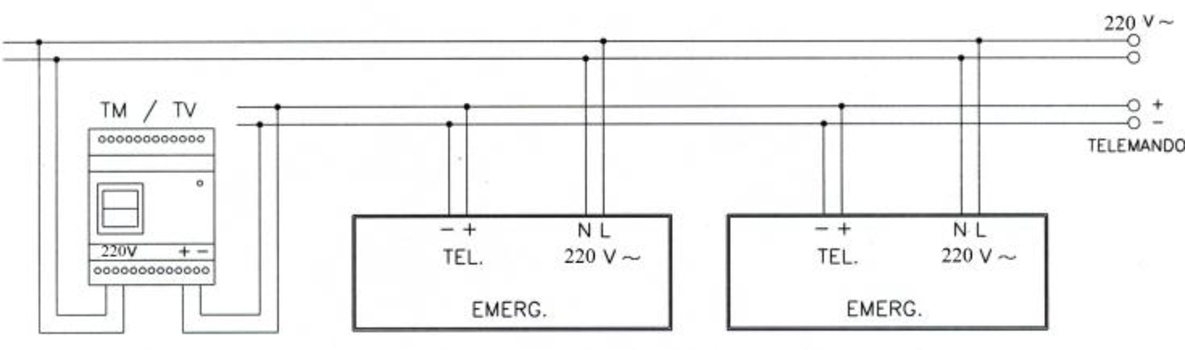

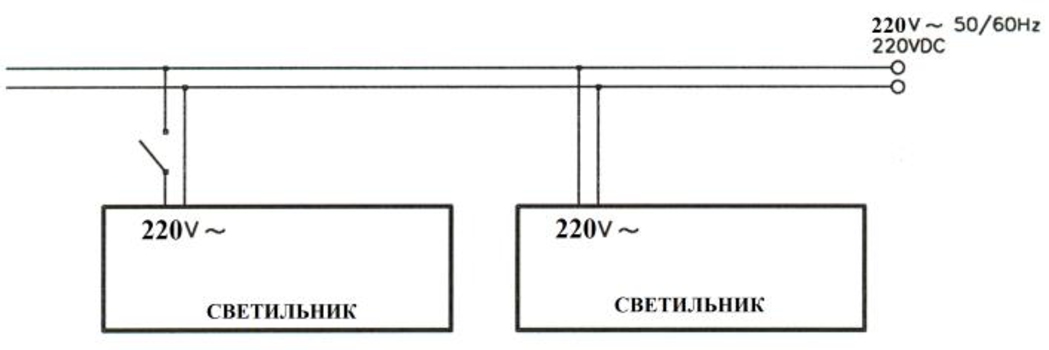

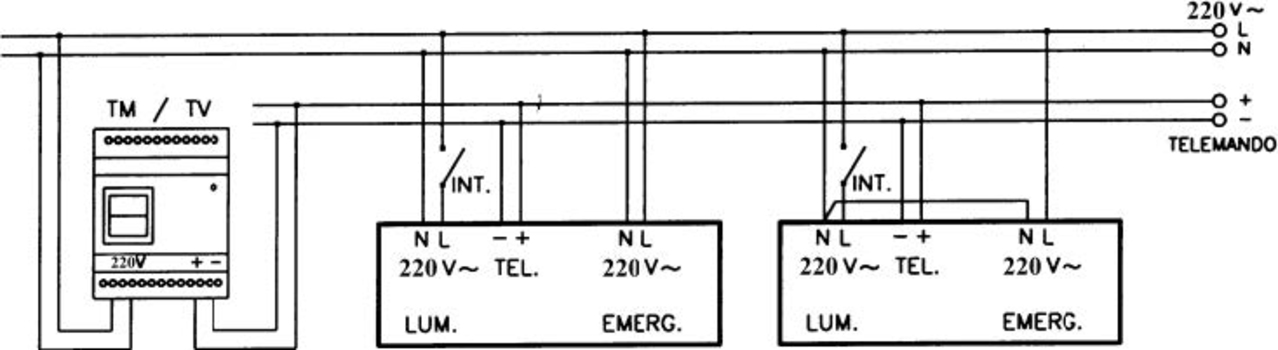

Электрическая схема подключения светильников
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
ПИУ 0007 Не входить. Ультрафиолет (335х165) РС-L пиктограмма | 1 | 2501002610 | 0.01824 |
Grid URAN/LYRA | 1 | 2501003130 | 0.66 |
ПЭУ 001 Выход налево (335х165) РС-L LYRA пиктограмма | 1 | 2502000150 | 0.01824 |
ПЭУ 002 Выход направо (335х165) РС-L LYRA пиктограмма | 1 | 2502000160 | 0.01824 |
ПЭУ 003 Указательная стрелка (335х165) РС-L LYRA пиктограмма | 1 | 2502000170 | 0.01824 |
ПЭУ 008 Запасный выход (335х165) РС-L LYRA пиктограмма | 1 | 2502000180 | 0.01824 |
ПЭУ 091 Указатель двери левосторонний (335х165) РС-L LYRA пиктограмма | 1 | 2502000190 | 0.01824 |
ПЭУ 010 Выход (335х165) PC-L LYRA пиктограмма | 1 | 2502000200 | 0.01824 |
ПЭУ 012 Exit (335х165) РС-L LYRA пиктограмма | 1 | 2502000210 | 0.01824 |
ПЭУ 004 По лестнице вниз направо (335х165) PC-L LYRA пиктограмма | 1 | 2502000890 | 0.01824 |
ПЭУ 005 По лестнице вниз налево (335х165) PC-L LYRA пиктограмма | 1 | 2502000900 | 0.01824 |
ПЭУ 006 По лестнице вверх направо (335х165) PC-L LYRA пиктограмма | 1 | 2502000910 | 0.01824 |
ПЭУ 007 По лестнице вверх налево (335х165) PC-L | 1 | 2502000920 | 0.01824 |
ПЭУ 011 Выход/Exit (335х165) PC-L LYRA пиктограмма | 1 | 2502000950 | 0.01824 |
ПЭУ 093 Выход прямо левосторонний (335х165) РС-L пиктограмма | 1 | 2502001290 | 0.01824 |
ППБ 0004 Станция пожаротушения (335х165) РС-L пиктограмма | 1 | 2502001310 | 0.01824 |
Telemando /устройство дистанционного тестирования/ | 1 | 4501003010 | 0.33 |

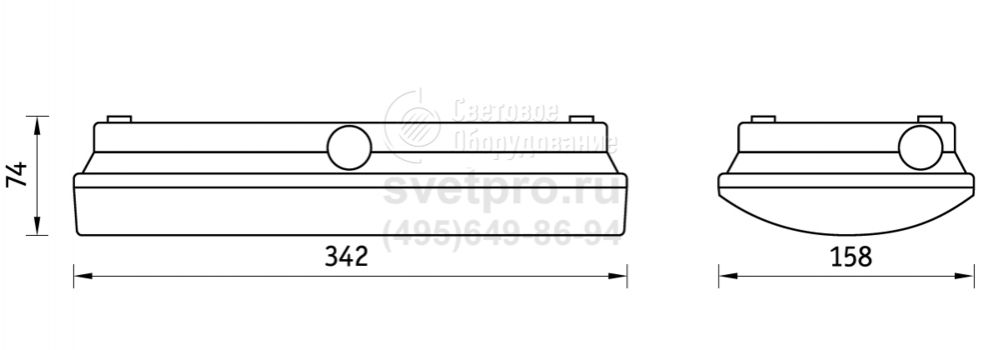

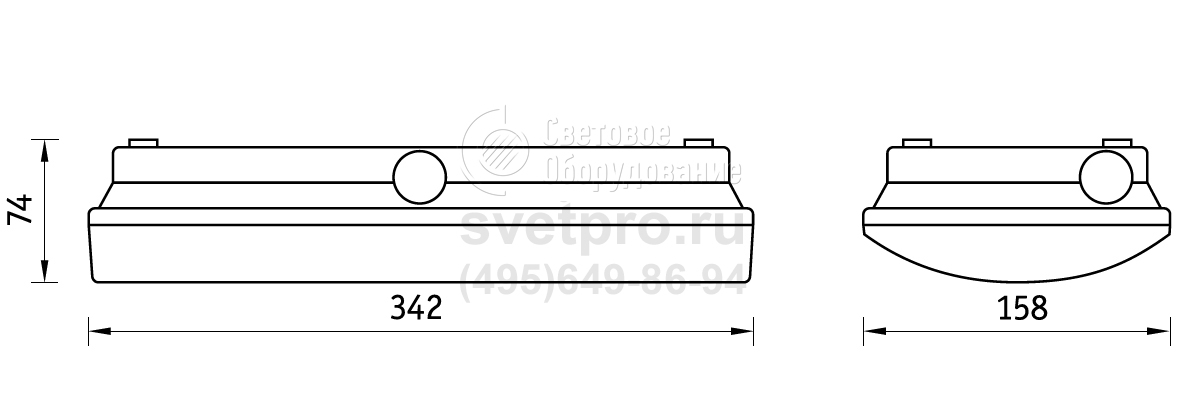

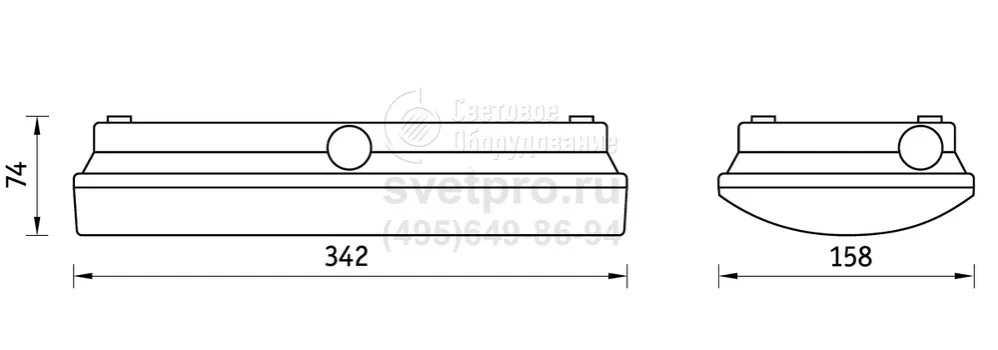

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Тип работы | Мощность | Время работы, Ч. | Аккумулятор NiCd | Источник света | Средняя Яркость | Артикул |
---|---|---|---|---|---|---|---|
LYRA 4211-8 | непостоянного действия | 2,2 Вт | 1 | RB 2,4 V 1,5 A*h | ЛЛ | - | 4501006010 |
LYRA 6511-8 | непостоянного действия | 2,2 Вт | 1 | RB 2,4 V 1,5 A*h | ЛЛ | - | 4501006060 |
LYRA 4213-8 | непостоянного действия | 4,3 Вт | 3 | RB 3,6 V 4,0 A*h | ЛЛ | - | 4501006020 |
LYRA 6513-8 | непостоянного действия | 4,3 Вт | 3 | RB 3,6 V 4,0 A*h | ЛЛ | - | 4501006090 |
LYRA 4200-8 | централизованного электропитания | 8 Вт | - | Нет аккумулятора | ЛЛ | - | 4502002410 |
LYRA 4231-8 | комбинированный | 8 Вт | 1 | RB 3,6 V 1,5 A*h | ЛЛ | - | 4501006040 |
LYRA 4211-11 | непостоянного действия | 11 Вт | 1 | RB 6,0 V 1,5 A*h | КЛЛ | - | 4501006030 |
LYRA 6523-8 | постоянного действия | 13 Вт | 3 | RB 3,6 V 4,0 A*h | ЛЛ | - | 4501007030 |
LYRA 4233-8 | комбинированный | 13,2 Вт | 3 | RB 3,6 V 4,0 A*h | ЛЛ | - | 4501006050 |
LYRA 6533-8 | комбинированный | 13,2 Вт | 3 | RB 3,6 V 4 A*h | ЛЛ | - | 4501006160 |
